Способ получения торцовых уплотнений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1470461
Авторы: Голубицкий, Ивашко, Лубочкин, Луцько, Печкур
Текст

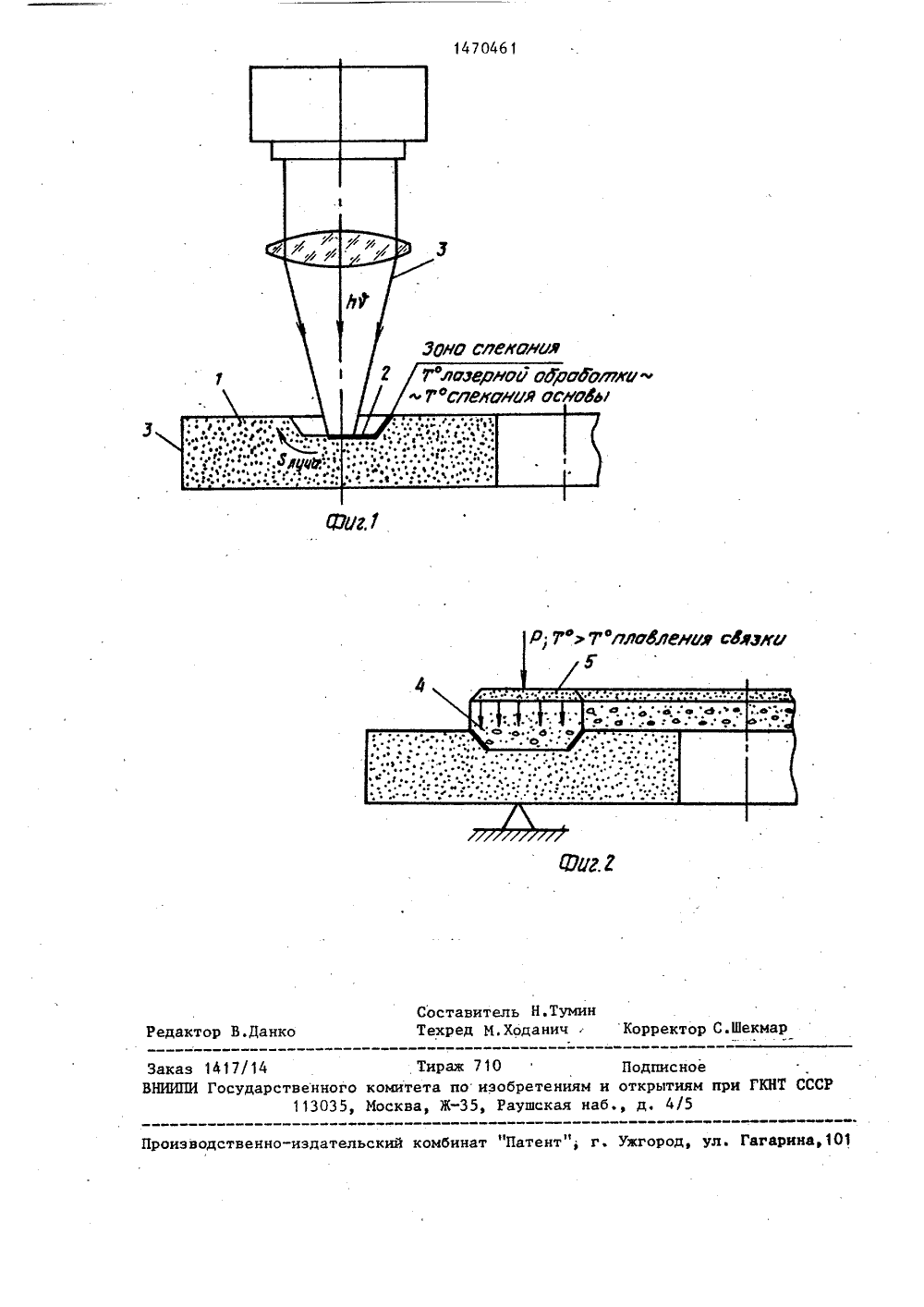

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 5 ц 4 В 22 Г 5/О ОПИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ С ЕЛЬСТ ЕНИЯ ТОРЦОВЫХ УП(54) СПОСОБ ПОЛУЛОТНЕНИЙ(57) Изобретениепорошковой мета использовано приуплотнений для цЦель изобретениятойкости уплотнеосуществляют сле относится к области ллургии и может бытьполучении торцовых нтробежных насосов.- повьппение износосий. Изобретение ующим образом. ИзгоОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРР 754 148, кл. Р 16 Л 15/34, 1980,Патент США У 428084 1,кл. В 22 Г 5/00, 1981. Изобретение относится к порошковой металлургии и может быть использовано при получении торцовых уплотнений для центробежных насосовЦелью изобретения является повышение износостойкости уплотнений.На фиг. 1 и 2 приведена схема осуществления способа.Из порошкового материала прессованием изготавливают заготовку основы торцового уплотнения. Поверхность контакта основы 1 с запрессовкой 2 обрабатывают лучом лазера 3 в,801470461 тавливают заготовку основы из порошка состава: 707 порошка марки ПЖ и 307 порошка марки ПЗ 30 прессованием при давлении 7,5 т/см, спекают при 1280 С в тенение 2 ч. Поверхность контакта основы с запрессовкой обрабатывают лучом лазера непрерывного действия ЛГН"Кардамон" в режиме спекания, при этом в зону обработки дополнительно подают порошковый материал состава основы. Затем производят запрессовку износостойкой композиции состава: 707, плав леного карбида вольфрама и ЗОБ спла" ва ВК 6 при давлении 2,7 т/см, при этом сверху наносят связку-порошок состава: 107 никеля и 90 Е меди, всю деталь спекают при температуре 1150 а1200 С с расплавлением связки износостойкой композиции. Полученное уплотнение обрабатьвают шлифованием до заданного размера, 1 з. п. ф-лы, 2 ил. 1 табл. 2режиме спекания, оплавляя порошковый материал поверхности и устраняя поверхностную пористость, при этом на обрабатываемую поверхность подают дополнительный порошковьп материал состава основы, Затем производят запрессовку износостойкой композиции 4 в основу. Связку износостойкой композиции 5 наносят засыпкой сверху, и всю деталь спекают, расплавляя связку.При обработке лучом лазера материала основы, на границе контакта1470461 спекали, расплавляя связку износостойкой композиции при 1150-1200 С. Затем торцовое уплотнение обрабатывали механически (шлифованием) в размерВторую группу торцоВых уплотнений изготавливали по известному способу из порошков того же состава и на аналогичных режимах без применения лазерной обработки.Изготовленные уплотнения испытывали на специальном стенде по следующим режимам: число оборотов п =1500 об/мин., удельное давление Р = 8 МПа в масле индустриальном 20. Испытывали по 5 уплотнений, изготовленных по предлагаемому и известному способам в течение 6 ч. Результаты испытаний приведеныв таблице. Способ обработки Износ, мкм 120 60 ИзвестныйПредложенный Как видно из приведенных данных, износостойкость торцовых уплотнений, изготовленных по предложенному способу, вьппе в 2 раза, чем у уплотнений, изготовленных по известному способу. Формула и з о б р е т е н и я 2. Способ по и. 1, о т л и ч а ющ и й с я тем, что при обработке поверхности контакта В зону обработки подают порошок основы,1. Способ получения торцовых уплотнений, включающий запрессовку износостойкой вставки в порошковую основу и .последующее спекание, о тл и ч а ю щ и й с я тем, что, с целью повышения износостойкости уплот" некий, перед запрессовкой Вставки поверхность контакта основы со вставкой обрабатывают лучом лазера в режиме спекания, а перед спеканием на торцовую поверхность вставки наносят порошковую связку.1470461 ли орректор С.Шекмар нк едакто е Т СССР енн оизвод Заказ НИИПИ Составитель Н.ТуминТехред М.Ходанич 17/14 Тираж 710Подписи сударственного комитета по изобретениям и открытия113035, Москва, Ж, Раушская наб., д. 4/ ательский комбинат "Патент"; г. Ужгород, ул. Гагарина,101
СмотретьЗаявка
4201388, 02.03.1987
БЕЛОРУССКОЕ РЕСПУБЛИКАНСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПОРОШКОВОЙ МЕТАЛЛУРГИИ
ИВАШКО ВИКТОР СЕРГЕЕВИЧ, ГОЛУБИЦКИЙ АЛЕКСЕЙ ПЕТРОВИЧ, ЛУБОЧКИН ВЛАДИМИР АЛЕКСАНДРОВИЧ, ЛУЦКО НИКОЛАЙ ИВАНОВИЧ, ПЕЧКУР ВАЛЕРИЙ ЛЕОНИДОВИЧ
МПК / Метки
МПК: B22F 5/00
Метки: торцовых, уплотнений
Опубликовано: 07.04.1989
Код ссылки
<a href="https://patents.su/3-1470461-sposob-polucheniya-torcovykh-uplotnenijj.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения торцовых уплотнений</a>
Способ изготовления уплотнений торцовых пар трения
Номер патента: 1397179
Опубликовано: 23.05.1988
Авторы: Дысин, Ивановская, Калинин, Косенко, Филатов
Метки: пар, торцовых, трения, уплотнений
...МПа. Прессовку выпрессовывают и повторно спекают в защитной атмосфере (водород, диссоциированный аммиак) в течение 1,5-2 ч при 750-800 С. Спеченную заготовку 5 (фиг,4) помещают в пресс" форму, насыпают слой порошка Фторопласта 6 в соотношении. 1 ф 10 к объем 45 антифрикционного слоя и допрессовывают при давлении 600-700 МПа.В качестве антифрикционного материала используют порошковые БрОСН 2- 25-2 или БрОб 10-1 бронзы, обладающие 50 очень низким коэффициентом трения (0,01-0,05) и хорошей прирабатываемостью к сопрягаемой детали, что не требует выполнения сложной и длительной операции шлифования и притирки. 55В таблице приведены конкретные данные по трудоемкости изготовления на примере получения уплотнительного кольца трактора диаметром...
