Уплотнение торцового типа

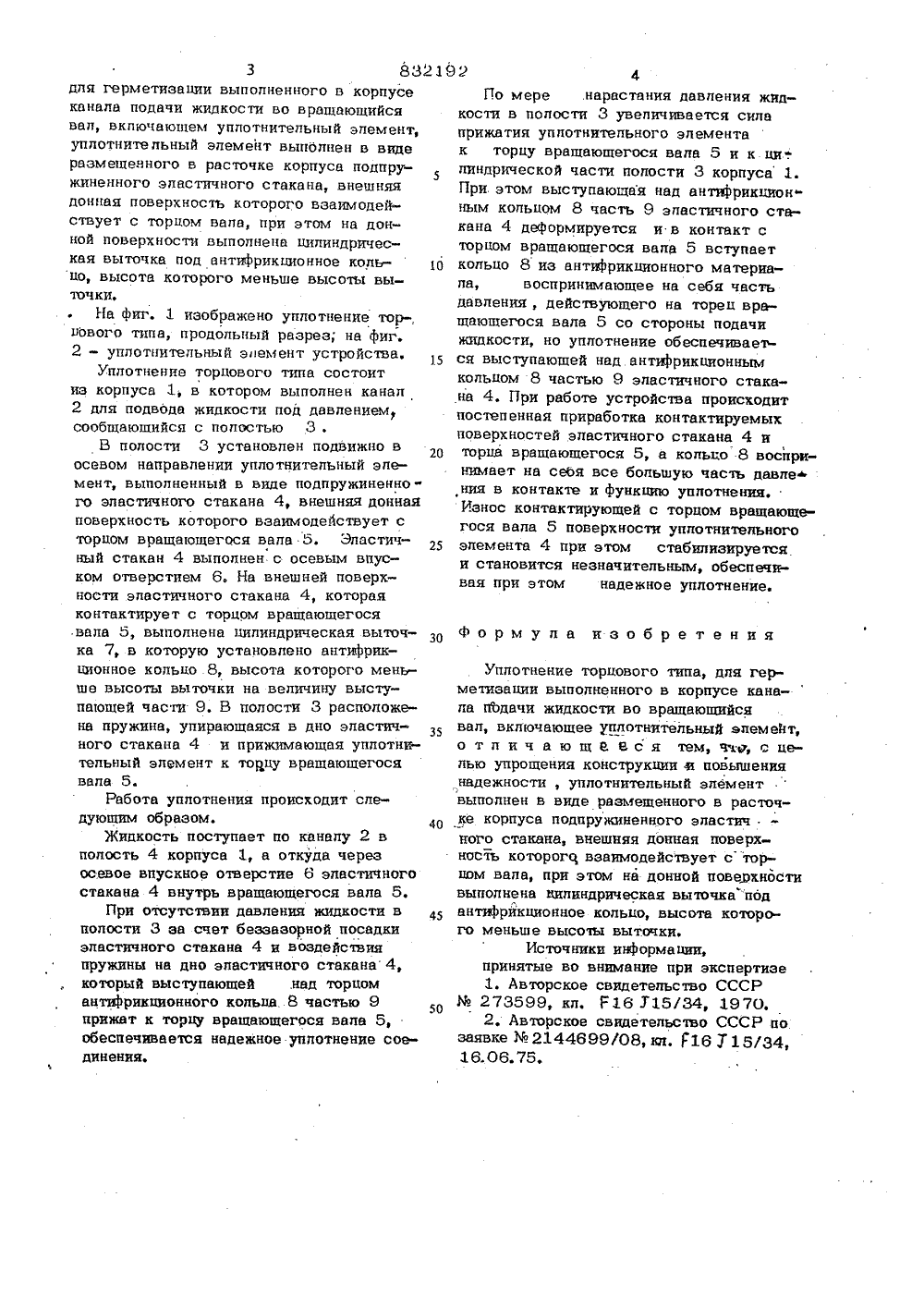

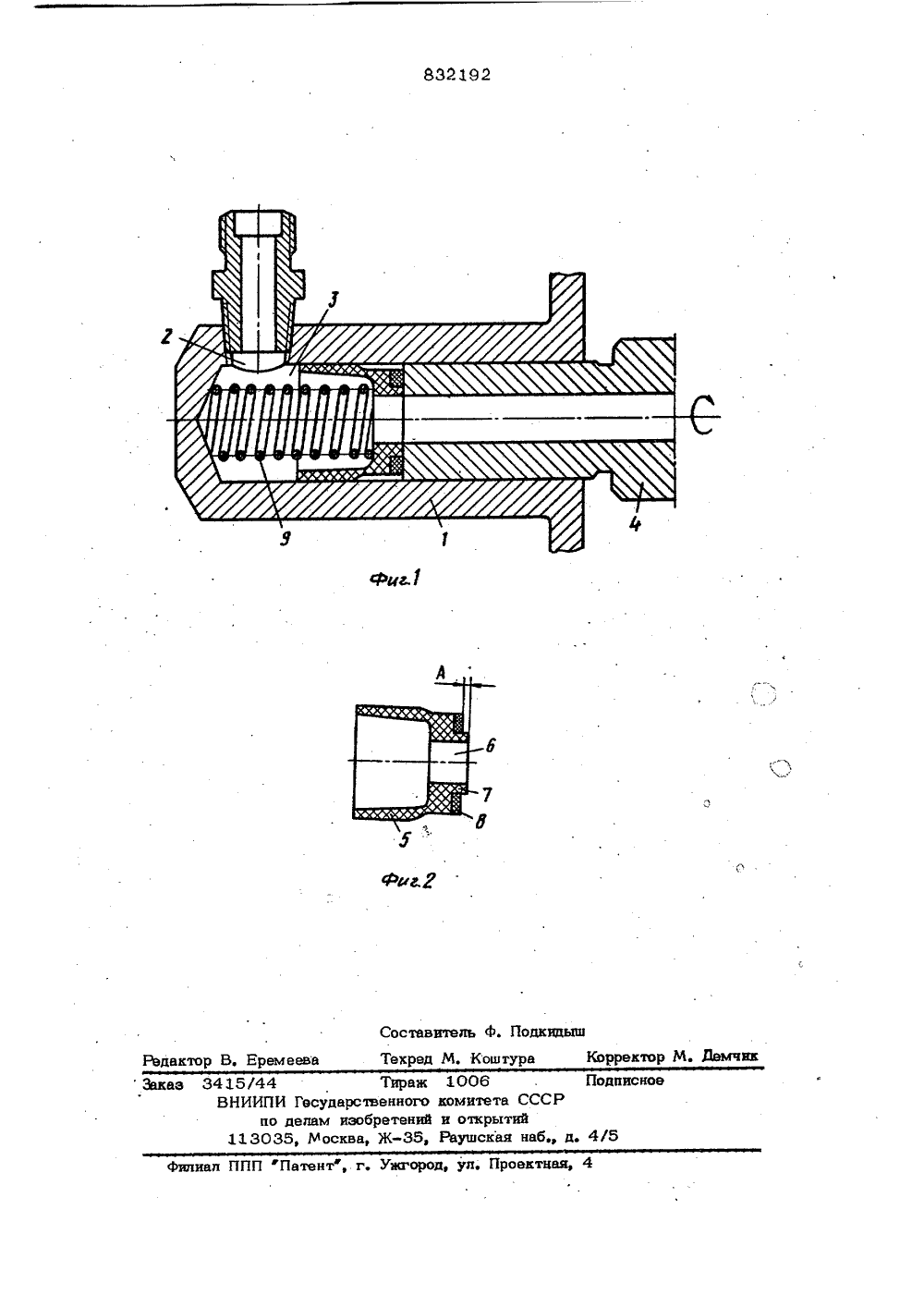

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 1832192(51)М, Кл. Р 16 У 15/34 Ркумарственнй кеннтет СССР ав делам нзевретеннй в атнрнтнй(72) Авторы изобретения И. П, Ксеневич, П, А, Стецко, А. П. Чаботько и Ф. Г, Подкидыш1Минский ордена Ленина и ордена Октябрьскэй Революции(7) Заявитель тракторный завод им, В. И. Ленина "(54) УПЛОТНЕНИЕ ТОРЦОВОГО ТИПАИзобретение относится к гидравличес- ким передачам, а именно, к уплотнениям торцового типа для герметизации выполненного в корпусе канала подачи жидкости во вращающийся вал,Известно торцовов комбинированное уплотнение манжетного типа с наличием осевых отверстий в уплотнительной манжете, позволяющих, осуществить перепуск масла из подводжцего канала неподвижного вала в каналы вращающегося ваО ла 111.Недостаток данного уплотнения - сложность обработки кольцевой проточки на торце вала под установку .манжеты и недостаточная его надежность.Наиболее близким к изобретению по технической сущности и достигаемому результату является уплотнение торцового типа, содержащее торцовую пару трения в виде колец, на рабочей поверхности одного из которых выполнены кольцевые высту, пы, позволяющие устранить притирку рабочих поверхностей торцовой пары перед 2установкой уплотнительных колец"в узел21,Недостатками устройства являютсявозможность течей в период приработ.ки, так как исключением притирки рабочих поверхностей пары не устраняетсявозможность роявления течей, необходимость увеличения времени обкатки дообеспечения полной приработки поверхностей трения и потери уплотняемой среды в период обкатки, например масла.Кроме того, при выполнении кольцевых выступов на рабочей поверхностиодного из колец торцевой пары резкоувеличивается удельное давление на по ,верхности трения, что может вызватьпоявление задиров по сопрягаемым поверхностям.Бель изобретения - упрощение кон -струкции и повышение надежности уплотнения,Указанная цель достигается тем, чтов известном уплотнении торцового типа183219для герметизации выполненного в корпусе какала подачи жидкости во вращающийся вал, включающем уплотнительный э емент, уплотнительный элемент выполнен в виде размещенного в расточке корпуса подпружиненного эластичного стакана, внешняя донная поверхность которого взаимодействует с торцом вала, при этом на донной поверхности выполнена цилиндрическая выточка под антифрикционное копь цо, высота которого меньше высоты выточкиНа фиг, 1 изображено уплотнение тор-, цового типа, продольный разрез; на фиг.2 - уплотнительный элемент устройства.Уплотнение торцового типа состоит из корпуса 1, в котором выпопнен канал 2 для подвода жидкости под давлением сообщающийся с полостью 3 .В попости 3 установлен подвижно в осевом направлении уплотнитепьный элемент, выполненный в виде подпружиненно" го эластичного стакана 4, внешняя донная поверхность которого взаимодействует с торцом вращающегося вала 5. Эластичный стакан 4 выполнен с осевым впуском отверстием 6, На внешней поверхности эластичного стакана 4, которая контактирует с торцом вращающегося вала 5, выполнена ципиндрическая выточка 7, в которую установлено антифрикционное кольцо .8, высота которого меньше высоты выточки на величину выступающей части 9. В полости 3 расположена пружина, упирающаяся в дно эластичного стакана 4 и прижимающая уппотнительный элемент к торцу вращающегося вала 5.Работа уплотнения происходит спедующим образом.40Жидкость поступает по каналу 2 в полость 4 корпуса 1, а откуда через осевое впускное отверстие 6 эластичного стакана 4 внутрь вращающегося вала 5.При отсутствии давления жидкости в 45 полости 3 за счет беззазорной посадки э астичного стакана 4 и воздействия пружины на дно эластичного стакана 4, который выступающей .над торцом анторикционного копьца, 8 частью 9 50прижат к торцу вращающегося вапа 5,обеспечивается надежное уппотнение соединения. 2 4По мере нарастания давления жидкости в полости 3 увеличивается сила прижатия уппотнитепьного элемента к торцу вращающегося вала 5 и к ци пиндрической части полости 3 корпуса 1. При. этом выступающая над антифрикцион" ным кольцом 8 часть 9 эластичного стакана 4 деФормируется и в контакт с торцом вращающегося вала 5 вступает кольцо 8 из антифрикпионного материала, воспринимающее на себя часть давления, действующего на торец вращающегося вала 5 со стороны подачи жидкости, но уплотнение обеспечивает . ся выступающей над. антифрикционным кольцом 8 частью 9 эластичного стакана 4, При работе устройства происходит постеп енная приработка контактируемых поверхностей эластичного стакана 4 и торца вращающегося 5, а кольцо 8 воспринимает на сеоя все бопьшую часть давпе ния в контакте и функцию уплотнения. Износ контактирующей с торцом вращающегося вала 5 поверхности уппотнитепьного эпемента 4 при этом стабилизируется и становится незначительным, обеспечивая при этом надежное уплотнение.Формула изобретенияУплотнение торцового типа, дпя герметизации выполненного в корпусе канала подачи жидкости во вращающийсявап, включающее уппотнятепьный эпемеЬт,о т и и ч а ю щ Е е с я тем, чю; с цепью упрощения конструкции и повышениянадежности, уппотнитепьный элементвыполнен в виде размещенного в расточке корпуса подпружиненного эпастичного стакана, внешняя донная поверхность которого, взаимодействует с торцом вала, при этом на донной поверхностивыполнена кипиндрическая выточка подантвфрйкционное кольцо, высота которого меньше высоты выточки.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРИф 273599, кп. Р 16 Х 15/34, 1970.2. Авторское свидетельство СССР позаявке % 21446 99/08, кп. Г 16 У 1 5/34,16.06.75,832192 ЯяаЯ Составитель ф. Подк Корректор М. Лвмчик Техред М. Коштура актор ремеева 415/44 Тираж 1006ВНИИПИ Гасударственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб.,одписное 4 филиал ППП фПатентф, г. Ужгород, ул. Проектная,
