Павучук

Номер патента: 1762305

Опубликовано: 15.09.1992

Авторы: Гусев, Куклин, Павучук

МПК: G06F 9/22

Метки: автомат, микропрограммный

...представлена схема микропрограммного автомата.Устройство содержит память микрокоманд 1, счетчик адреса 2, мультиплексор логических условий 3, регистр адреса 4, элемент И 5 и группу элементов И 6, Адресный вход 13 мультиплексора 3 соединен с выходом поля анализа логических условий 12 памяти микрокоманд 1, первый адресный вход 10 которой соединен с выходом 8 счетчика адреса 2, счетный вход 7 которого соединен с тактовым входом автомата. К информационным входам 14 мультиплексора 3 подключены входы логических условий микропрограммного автомата. Выход 8 счетчика адреса 2 соединен с информационным входом 4 регистра адреса, синхровход 5 и выход 6 которого подключены соответственно к выходу 3 элемента И и второму адресному входу 9 памяти...

Номер патента: 1753576

Опубликовано: 07.08.1992

Авторы: Бочкарев, Куклин, Леневский, Павучук, Янкович

МПК: H02P 7/36

Метки: асинхронный, электропривод

...14 - 16 аналоговых ключей 9-11 подаются сигналы с датчика 5 напряжения, а на вибратора 21 и трех двухвходовых элементов И 22-24,Управляющие входы ждущих мультивибраторов 21 подключены соответственно 5 10 15 20 25 30 35 к входам 25 - 26 (или 27 - 28, или 29-30) блока 7 управляющих импульсов, прямой выход ждущего мультивибратора 21 подключен к первому входу элемента И 22, а инверсный выход - к первым входам элементов И 23 и 24. На вторые входы элементов И 22 и 23 подается сигнал с входа 25 (27, 29), а на второй вход элемента И 24 - сигнал с входа 26 (28, 30) блока 7 управляющих импульсов, Выходы элементов И 22-24 подключены соответственно к выходам 31 (34, 37), 32 (35, 38), 33 (36, 39) блока 7 управляющих импульсов.На диаграммах (фиг....

Номер патента: 1694798

Опубликовано: 30.11.1991

Авторы: Куклин, Павучук, Попель, Фрумкин, Щемелев

МПК: E02F 9/20

Метки: ковшом, скрепера

...обработкисигналов. Сигнал У, соответствующий коэффициенту наполнения - 0,1,вырабатывается при срабатывании датчика первого уровня по сигналу Х,Х или Х. При поступлении сигналаУ, на вход суммирующего компаратора 2 напряжение питания поступаетна электромагнит 5, что вызываетувеличение угла резания. Увеличениеугла резания происходит до тех пор,.пока сигнал от датчика 1 не станетравен сигналу У, Появление сигналовУ(, У и т.д. аналогичным образомприводит к увеличению угла резания,СЛФ (1), полученная из исходной путем преобразования и минимизации по правилам алгебры логики, может быть дополнительно минимизирована путем удаления комбинаций, которые технологически невозможны, т.е, таких комбинаций сработавших датчиков. которые не могут...

Номер патента: 1444481

Опубликовано: 15.12.1988

Авторы: Бочкарев, Давыдчик, Куклин, Миркин, Павучук, Фрумкин, Щемелев

МПК: E02F 9/20

Метки: ковша, процессом, разгрузки, скрепера

...на блок 17 Формирования импульсов, в результате чего после поступления на счетчик 19 импульсов второго импульса он вырабатывает сигнал на вход усилительно- преобразовательного блока 21. В результате включается электромагнит 11 гидрораспределителя 3 н рабочая жидкость подается к гидроцилиндрам 6 управления задней стенки. В момент, когда задняя стенка (при выдвижении) достигает своего крайнего положения, давление в гидросистеме повышается, срабатывает датчик 8 давления и аналогичным образом на счетчик 19 импульсов поступает третий управляющий импульс., В результате сигнал управления с выхода счетчика 19 импульсов поступает на усилительно-преобразовательный блок 22, срабатывает электромагнит 12, осуществляя тем самым установку ковша в...

Номер патента: 1308720

Опубликовано: 07.05.1987

Авторы: Павучук, Фрумкин, Щемелев

МПК: E02F 9/22

Метки: землеройной, органом, рабочим

...21 размыкаются и замыкаются контакты электровыключа теля 25. В таком положении ползуна 27 напряжение на электромагнит 7 не подается и под действием пружины гидрораспределитель 10 перемещается в исходное по.ложение, После замыкания контактов электровыключателя 25 напряжение подается на блок 20 задержки сигнала,Блоки 19 и 20 задержки сигналов служат для предохранения от ложных срабатываний гидрораспределителя 15 и работают следующим образом. После замыкания контактов электровыключателя 25 (или электровыключателя 24) ползуном 2 сигнал управления (в ви- де напряжения) поступает на блок задержки сигналов, Через потенциометр К 1, регулирующий время задержки сигнала, и сопротивление К 2 напряжение подается на конденсатор С 1, который...

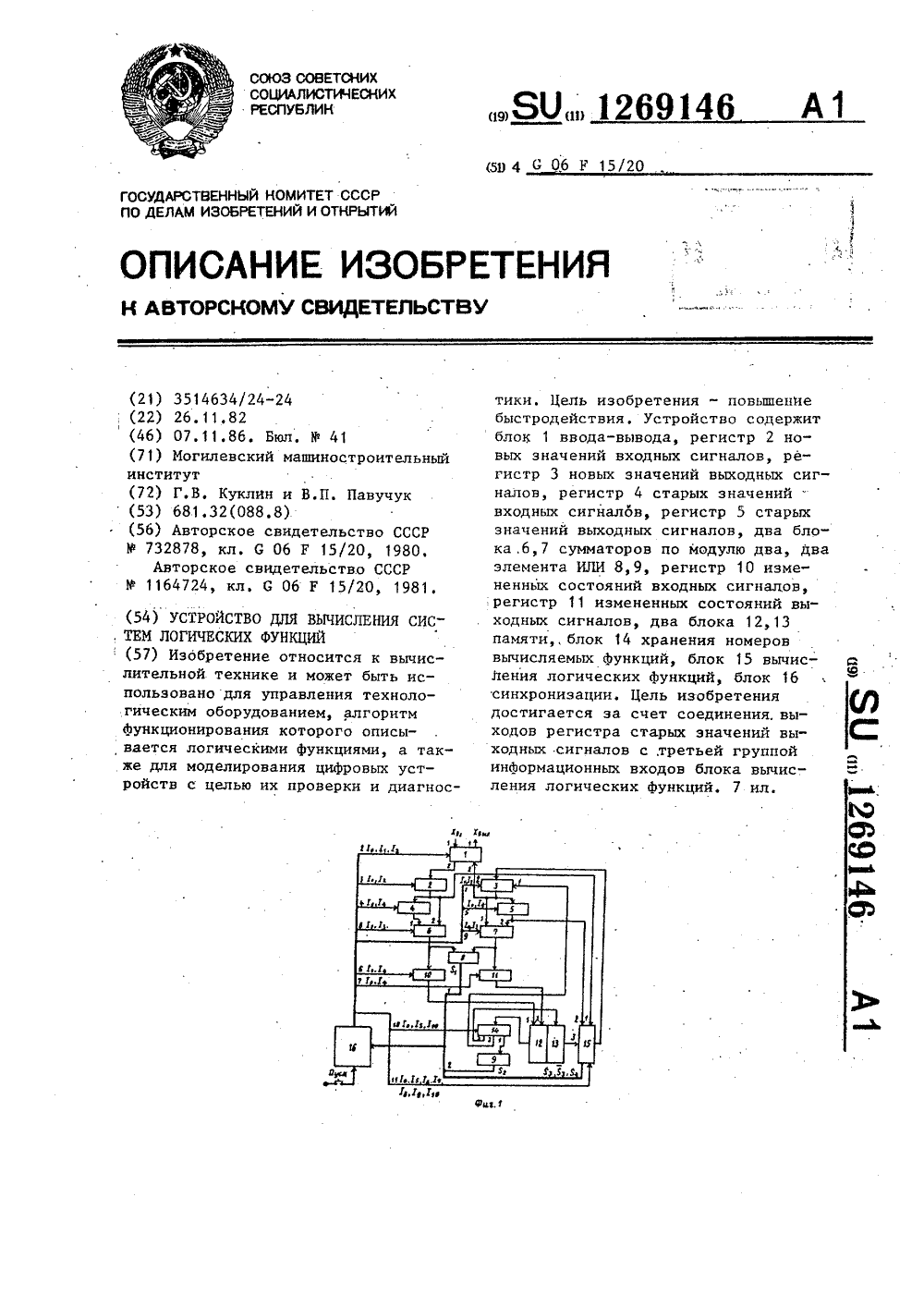

Номер патента: 1269146

Опубликовано: 07.11.1986

Авторы: Куклин, Павучук

МПК: G06F 17/16

Метки: вычисления, логических, систем, функций

...4 триггеры первой.и второй ступени блока 14 хра,нения номеров вычисляемых функций, регистры входных и выходных сигналов в блоке 1 ввода-вывода, регистр 2 но вых значений входных сигналов, регистр 3 новых значений выходных сигналов, регистр 4 старых значений входных сигналов, регистр 5 старых значений выходных сигналов, первый 30 6 и второй 7 блоки сумматоров по модулю два, регистры измененныхсостояний входных 10 и выходных 11 сигналов, устанавливается в единичное состояние триггер 18 признака Я . В начале каждого нового шага в регистре 3 новых значений выходных сигналов записаны значения выходных сигналов, соответствующиеокончанию предшествующего шага, 40а в регистре 4 старых значений входных сигналов и в регистре 5 старых значений...

Номер патента: 1257658

Опубликовано: 15.09.1986

Авторы: Куклин, Павучук

МПК: G06F 17/16

Метки: логических, реализации, функций

...Хки Твектора И=И;1=1, и+ш). Переменные, нзменившйе свои значения по отношению к предшествующим значениям, фиксируются "единицами" в разрядах регистров 9 и 1 О и определяются, по следующему правилуч с ю1013= п+шВыполнение операции суммирования по модулю два осуществляется в устройстве с использованием сумматоров 6 и 7. Для определения номеров функ1257658 3ций СЛФ, выполняемых на текущем шаге, формируется матрица вхождения И размерности пк(п+ш). Элемент матрицы ш равен "1", если в логическуюЦфункцию для вычисления у, входит пеРеменная я 1 щ 1,п, нлн пепеменная У.1 йе 1,п+и В ппатнннпм случае ш =О, Составленная таким образом матрица И хранится в блоке 11. Решаемые на текущем шаге логические Ю Уравнения определяются отличными от нуля...

Номер патента: 1233160

Опубликовано: 23.05.1986

Авторы: Куклин, Павучук

МПК: G06F 17/00

Метки: вычисления, логических, функций

...значений выходных сигналов. Затем процесс 50 вычисления СЛФ повторяется для очередной функции до тех пор, пока не вычисляются все функции. Тогда триггеры 71 - 73 блока 11 оказываются в нулевом состоянии и переводят блок 11 55 управления на выдачу сигналов для приема очередного входного и выдачу полученного выходного слова. Останов 160устройства может производиться в любой момент его работы нажатием кнопки "Стоп".Формула изобретения1, Устройство для вычисления логических функций, содержащее регистр новых значений входных сигналов, регистр новых значений выходных сигналов, регистр старых значений входных сигналов, регистр старых значений выходных сигналов, первый и второй элементы ИЛИ, блок выбора функции, два блока памяти,...

Номер патента: 1182128

Опубликовано: 30.09.1985

Авторы: Куклин, Павучук, Щемелев

МПК: E02F 9/20

Метки: бульдозера, отвалом

...входные сигналы логического блока 6, получаемые на выходах компараторов 1-5, должны иметь следующие значения: Система управления работает следующим образом.Сигнал, пропорциональный частоте30 вращения двигателя, поступает с датчика 4 на вторые входы компараторов 1-5 блока 5. На первые входы компараторов подаются опорные напряжения Бо, Б, Б Б и Оп 5 с выходов 1-5 блока опорных напряжений 9, 35 Значения напряжений на выходах блоКа выставляются на основании регуляторной характеристики (фиг. 2) конкретного двигателя и выбранного типа датчика (фиг. 4). С выходов компараторов блока 5 сигналы х хгх х 4 и хпоступают на входы элементов И группы 10. Если переключатель 13 режима находится в положении "Авт,", что соответствует режиму автомати...

Номер патента: 1164724

Опубликовано: 30.06.1985

Авторы: Бодунов, Куклин, Меренцов, Павучук, Парков

МПК: G06N 1/00

Метки: логических, реализации, функций

...третьи входы пятого, шестого элементов И группы и второй вход десятого элемента Игочппц соединены с пеовым чпоавляюшимвходом группы, третьи входы седьмого,восьмого, девятого элементов И группы соединены с вторым управляющимвходом группы, третий вход десятогоэлемента И группы соединен с третьимуправляющим входом группы, первуюгруппу выходов блока синхронизацииобразуют выходы первого элемента И ивторого элемента И группы, вторуюгруппу выходов - выходы первого элемента И, первого и третьего элементовИ группы, третью группу выходов - выходы первого элемента. И и второгоэлемента И группы с четвертой по седьмую группы выходов - выходы первогоэлемента И и четвертого элемента Игруппы, восьмую и девятую группы выходов - выходы первого...
