Способ определения содержания паров этилового спирта в воздухе

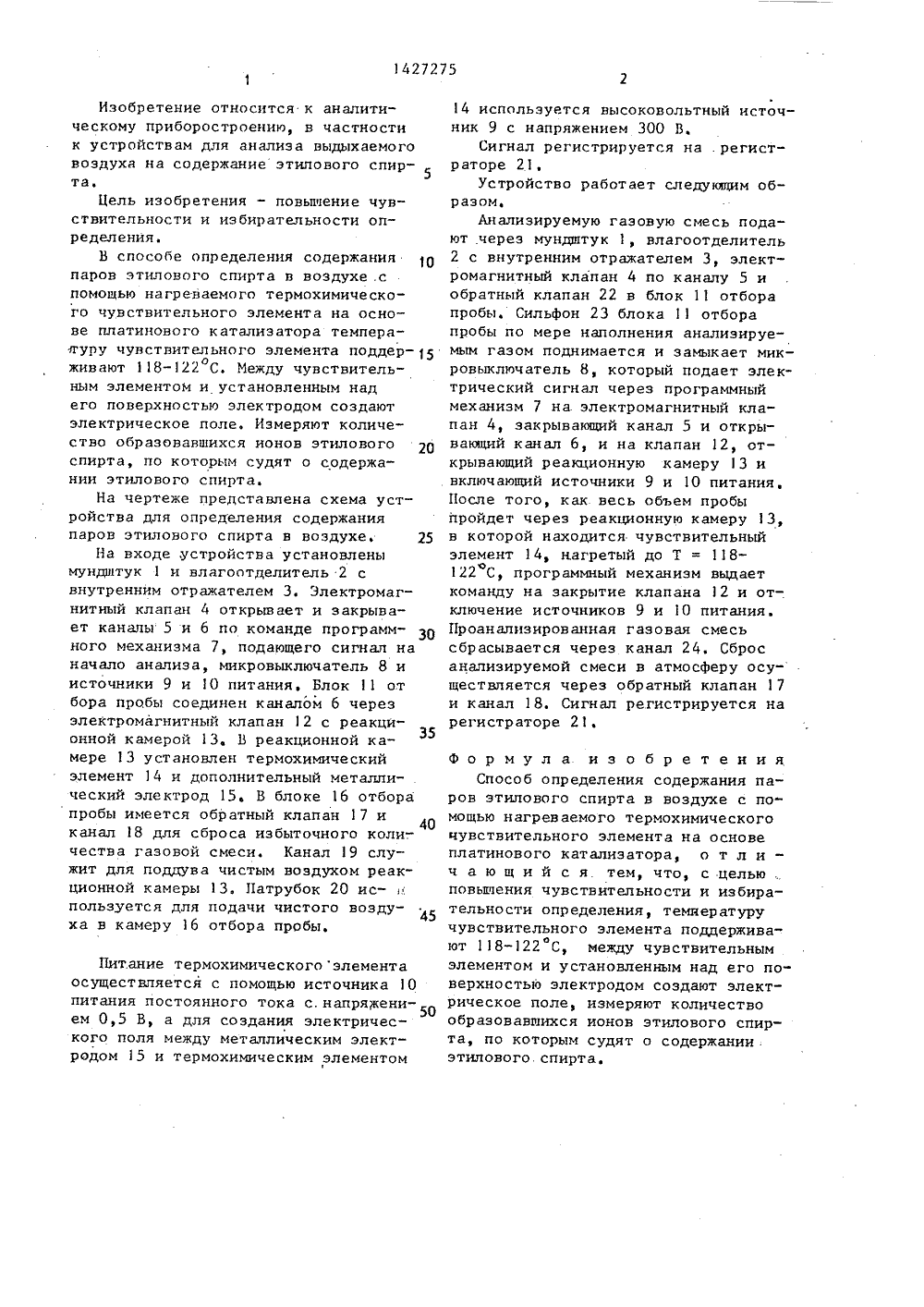

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119) (51)4 С 01 2727 16 ОБРЕТЕН ОПИС ие этилового повьпп овому спиртуеления. Чувревают до Т =количество об кии кистиенности юта,т ового спирта Анализатор до- ктрометричесСССР 1975 т ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР1 О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Московский технологичестут мясной и молочной промысл(56) Патент ФРГ Мф 2337968,кл. С 01 Я 27/12, 1970,Авторское свидетельствоУ 49867, кл, С 01 И 1/22,) СПОСОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ОВ ЭТИЛОВОГО СПИРТА В ВОЗДУХЕ ) Изобретение относится к аналиескому приборостроению, в частноск устройствам для анализа выдыхаемого воздуха на содержспирта. Цель изобретеничувствительности к этили избирательности опрествительный элемент на118-122 С и измеряютразовавшихся ионов этнл электрическом поле. олнительно снабжен элким усилителем иного тока. Положиника питания подческому элементуземпен. Термохиминый элемент устатокопроводящегоного к входу элелителя. 1 ил,источником постоянтельный полюс источключен к термохимиа отрицательный эаческий чувствительовлен внутри полого илиндра, подключентрометрического уси 1427275Изобретение относится к аналитическому приборостроению, в частности к устройствам для анализа выдыхаемого воздуха на содержание этилового спир 5 та.Цель изобретения - повышение чувствительности и избирательности определения.В способе определения содержания паров этилового спирта в воздухе .с помощью нагреваемого термохимического чувствительного элемента на основе платинового катализатора температуру чувствительного элемента поддер живают 118-122 С, Между чувствительным элементом и установленным над его поверхностью электродом создают электрическое поле. Измеряют количество образовавшихся ионов этилового спирта, по которым судят о содержании этилового спирта.На чертеже представлена схема устройства для определения содержания паров этилового спирта в воздухе. 25На входе устройства установлены мундштук 1 и влагоотделитель 2 с внутренним отражателем 3. Электромагнитный клапан 4 открывает и закрывает каналы 5 и 6 по команде программного механизма 7, подающего сигнал на начало анализа, микровыключатель 8 и источники 9 и 1 О питания. Блок 11 от бора пробы соединен каналом 6 через электромагнитный клапан 12 с реакционной камерой 13. В реакционной камере 13 установлен термохимический элемент 14 и дополнительный металли- . ческий электрод 15. В блоке 16 отбора пробы имеется обратный клапан 17 и канал 18 для сброса избыточного коли-. чества газовой смеси. Канал 19 служит для поддува чистым воздухом реакционной камеры 13. Патрубок 20 используется для подачи чистого возду ха в камеру 16 отбора пробы. Питание термохимическогоэлемента осуществляется с помощью источника 10 питания постоянного тока с,напряжением 0,5 В, а для создания электрического поля между металлическим электродом 15 и термохимическим элементом 14 используется высоковольтный источник 9 с напряжением 300 В.Сигнал регистрируется на . регистраторе 21,Устройство работает следующим образом.Анализируемую газовую смесь подают через мундштук 1, влагоотделитель2 с внутренним отражателем 3, электромагнитный клапан 4 по каналу 5 иобратный клапан 22 в блок 11 отборапробы. Сильфон 23 блока 11 отборапробы по мере наполнения анализируемым газом поднимается и замыкает микровыключатель 8, который подает электрический сигнал через программныймеханизм 7 на электромагнитный клапан 4, закрывающий канал 5 и открывающий канал 6, и на клапан 12, открывающий реакционную камеру 13 ивключающий источники 9 и 10 питания,После того, как весь объем пробыпройдет через реакционную камеру 13,в которой находится чувствительныйэлемент 14, нагретый до Т = 118122 С, программный механизм выдаеткоманду на закрытие клапана 12 и отключение источников 9 и 10 питанияПроанализированная газовая смесьсбрасывается через канал 24. Сбросанализируемой смеси в атмосферу осуществляется через обратный клапан 17и канал 18. Сигнал регистрируется нарегистраторе 21. Формула из обретенияСпосо б о пр едел ения содержания п аров этилового спирта в воздухе с помощью нагрев аемого термохимического чувствительного элемента на основе платинового катализатора, о т л и - ч а ю щ и й с я. тем, что, с целью,. повышения чувствительности и избирательности определения, темнературу чувствительного элемента поддерживают 118-122 С, между чувствительным элементом и установленным над его по" верхностью электродом создают электрическое поле, измеряют количество образовавшихся ионов этилового спирта, по которым судят о содержании . этилового. спирта.1427275 Составитель В.Екаев Техред М.Ходанич Корректор С.Чер дактор А.Лежнина Тираж 84 Заказ 4847/4 сн ВИИПИ Государственного комитета СССР по делам изобретений и открытий 3035, Москва, Ж, Раушская наб., д.
