Система воздухоснабжения электрических машин и аппаратов

Номер патента: 1426876

Авторы: Костенко, Лозовой, Ренов, Щетинин

ZIP архив

Текст

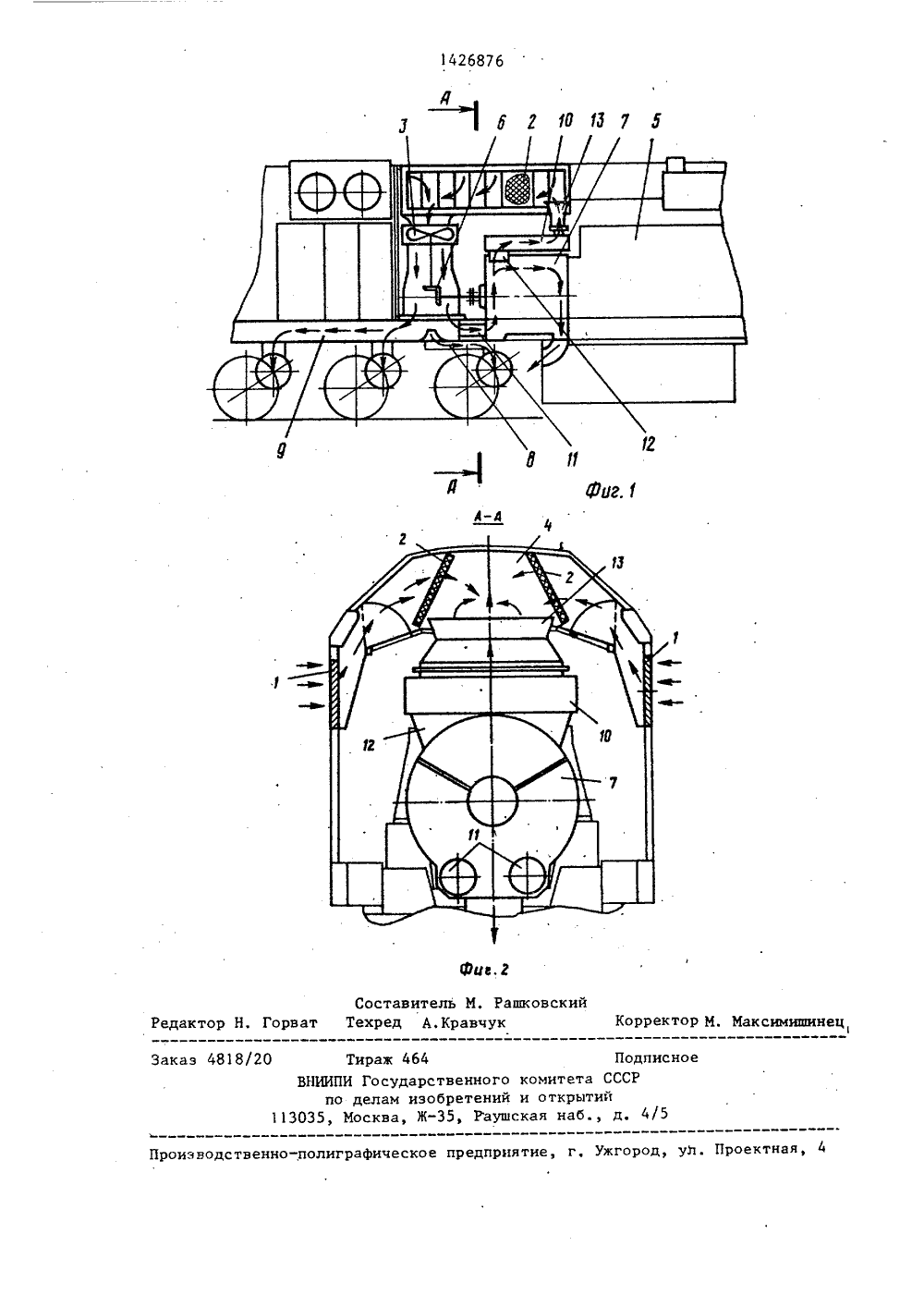

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНРЕСПУБЛИН 9) О 1) ПИ ъединени овозостроибрьской рево н, В.А. Ренов,М.1. Лозовой ТЭП 70,9-1 О.НИЯ ЭЛЕКТв ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) СИСТЕМА ВОЗДУХОСНАРИЧЕСКИК МАШИН И АППАРА(57) Изобретение относится к системам воздухоснабжения электрических агрегатов, преимущественно локомотива. Цель изобретения - повышение эконо" мичности путем снижения потерь давления во впускных органах. Система содержит воздухозаборник с воэдухоочистителями, установленные перед вентилятором 3 с заборной камерой. Через воздуховоды 8 и 1 воздух поступает к тяговому генератору 7 и через дрос. сель 12 к выпрямительной установке 10. Отводной воэдуховод 13 последней сообщен с заборной камерой. 2 Ил.Изобретение относится к системамвоздухоснабжения электрических агрегатов, преимущественно локомотивов.Целью изобретения является повыше 5ние экономичности путем снижения потерь давления во впускных органах.На фиг. 1 схематически показанасистема; на фиг. 2 - разрез А-А нафиг. 110Система воэдухоснабжения электрических машин и аппаратов содержитвоздухозаборное устройство 1, воздухоочистители 2, осевой вентилятор 3с заборной камерой 4. Привод вентилятора 3 осуществлен от дизеля 5 черезугловой редуктор 6 и вал генератора 7,Воздухораспределительное устройство 8расположено в раме 9 и сообщено с генератором 7 и установленной на нем 20выпрямительной установкой 10 черезвоздуховоды 11, Параллельный подводвоздуха из генератора 7 в выпрямительную установку 10 осуществлен через дроссель 12. Отвод воздуха из генератора 7 и выпрямительной установки1 О после их охлаждения выполнен раздельно, причем выходное устройство генератора 7 через раму 9 сообщено сатмосферой, а выходное устройство выпрямительной установки 1 О через отводной воздуховод 13 сообщено с заборной камерой 4 после воздухоочистителей 2.Система воздухоснабжения тяговыхэлектрических машин и аппаратов работает следующим образом,Осевой вентилятор 3 приводится вовращение от дизеля 5 через угловойредуктор 6 и вал генератора 7. Охлаждающий воздух, засасываемый вентилятором 3, проходит через воздухозаборноеустройство 1, очищается затем в воз"духоочистителях 2 и поступает в заборную камеру 4 на входе в вентилятор 3. После вентилятора воздух попадает в воздухораспределительное устройство 8 для раздачи потребителям, в том числе для раздачи по воздуховодам 11 к генератору 7 и к установленной на нем выпрямительной установ," ке 10. В коллекторной камере генератора 7 происходит 1 еление воздуха на два параллельных потока: один поступает непосредственно в генератор, а другой через дроссель 12 - в выпрямительную установку 10. После охлаждения генератора охлаждающий воздух из выходного устройства генератора через раму 9 выбрасывается наружу,а после выпрямительной установки воз- . дух по отводному воздуховоду 13 направляется в заборную камеру 4, минуя воздухоочистители 2, т.е. используется повторно, образуя рециркуляцию воздуха из выпрямительной установки в общую систему, уменьшая расход воздуха через воздухозаборное устройство 1 и воздухоочистители 2 и снижая потери давления в этих устройствах.Формула изобретенияСистема воздухоснабжения электрических машин и аппаратов, преимущественно локомотива, содержащая воздухозаборник с воздухоочистителями, связанный с заборной камерой вентилятора, напорной стороной соединенного с подводящими к потребителю воэдуховодами, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности путем снижения потерь давления во впускных органах, с заборной камерой вентилятора сообщен отводной воздухо" вод одного из потребителей.1426876 б Г Ю Я 7 Х Составитель М, Рашковскактор Н. Горват Техред А,Кравчук ректор М. Максимишинец Заказ 4818/2 Тираж 46 ВНИИПИ Государ по делам из 035, Москва, Жсное твенного комитета Рбретений и открытий35, Раушская наб., д, 4 Проектная, 4 Про ственно-полиграфическое предприятие, г. Ужгор

Смотреть

Заявка

4171490, 30.12.1986

ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ВОРОШИЛОВГРАДСКИЙ ТЕПЛОВОЗОСТРОИТЕЛЬНЫЙ ЗАВОД ИМ. ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ"

ЩЕТИНИН АНАТОЛИЙ ТИМОФЕЕВИЧ, РЕНОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, КОСТЕНКО ПАВЕЛ АФАНАСЬЕВИЧ, ЛОЗОВОЙ МИХАИЛ ГРИГОРЬЕВИЧ

МПК / Метки

МПК: B61C 5/02

Метки: аппаратов, воздухоснабжения, машин, электрических

Опубликовано: 30.09.1988
