Устройство для вычитания десятичных чисел

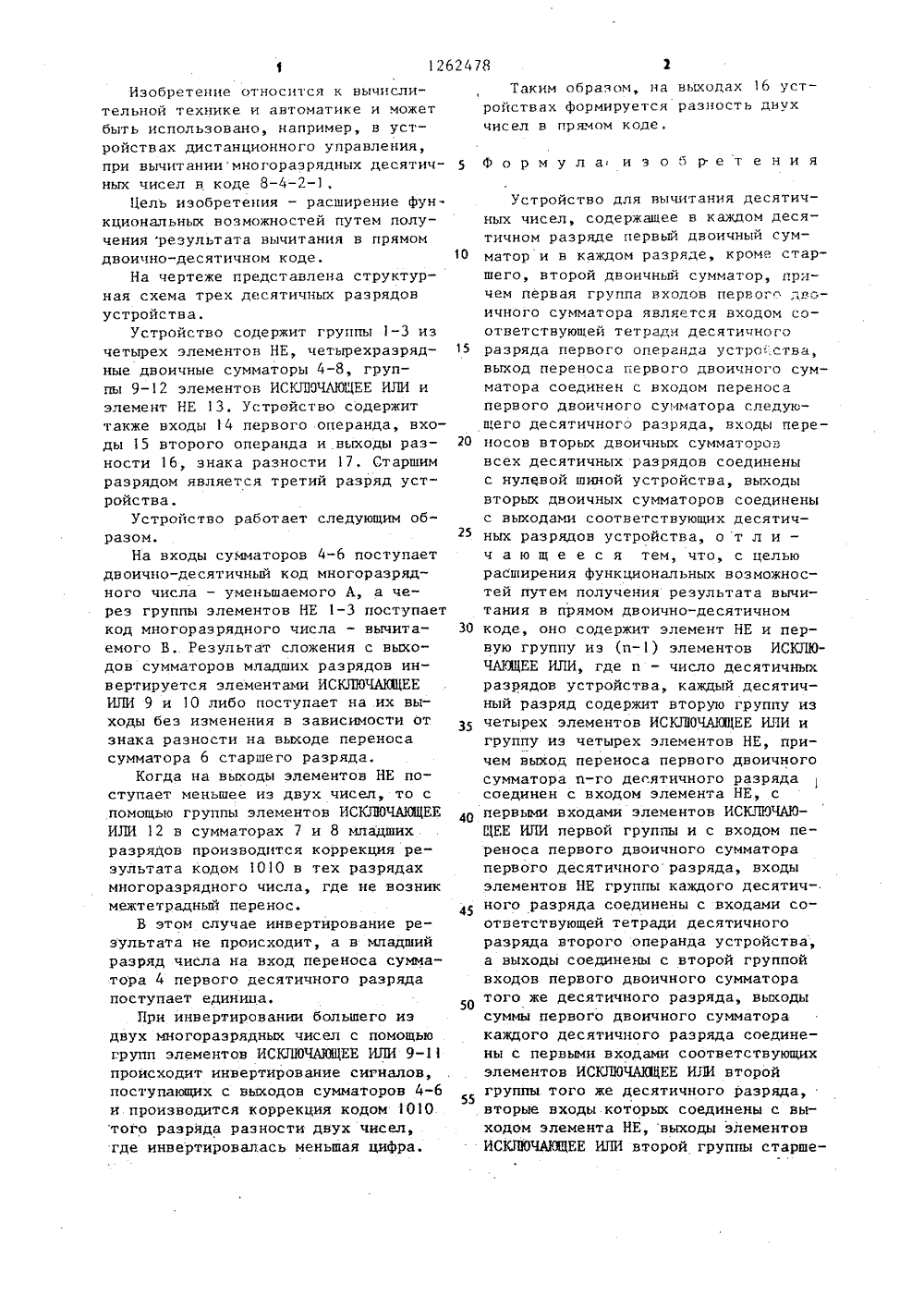

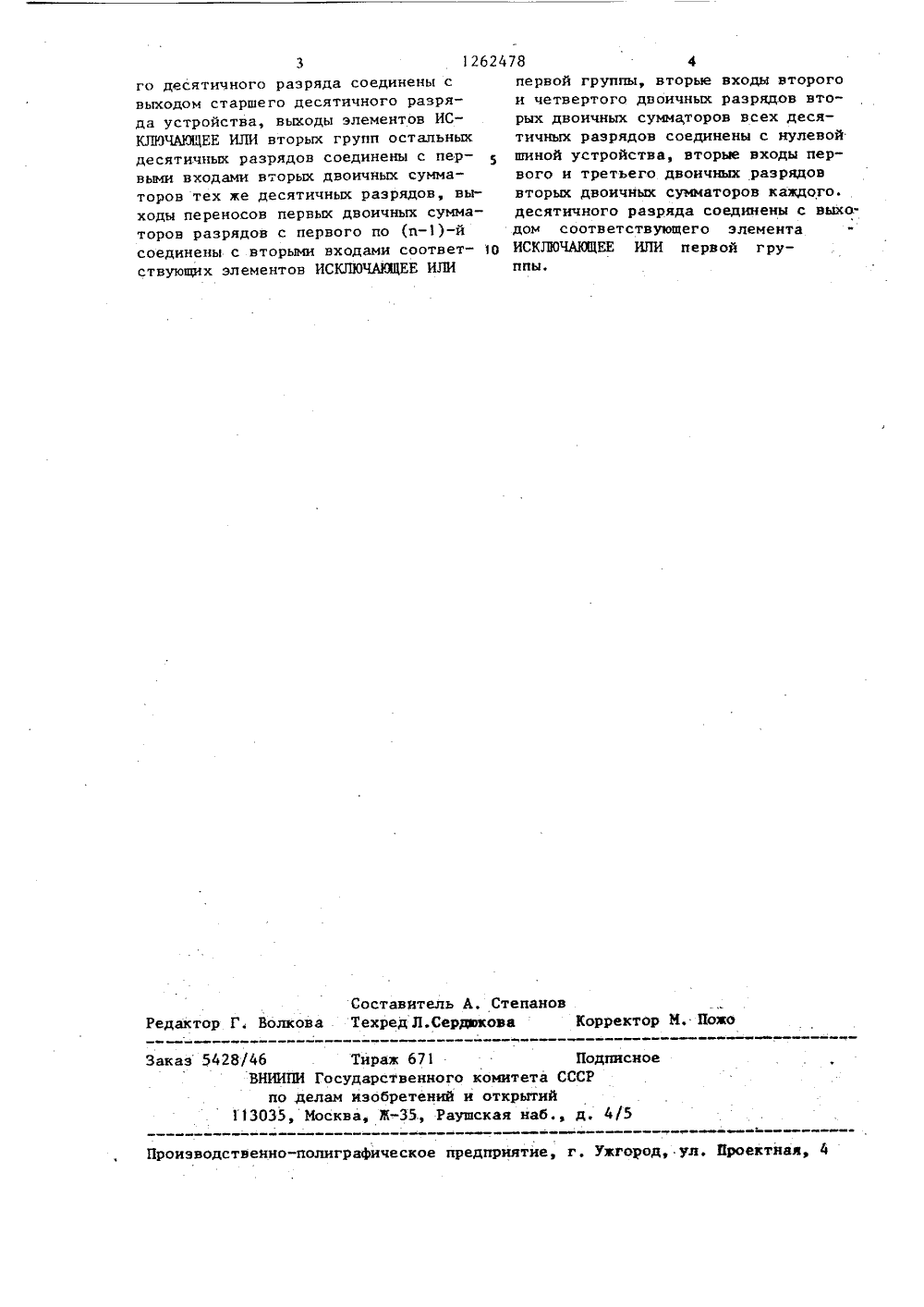

ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 7 Ферт ик льство ССС /50, 1975. ство СССР /50, 1975,ИСТВ 1 ЧИТАНИЯ ДЕС(г) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свидетеНф 607216, кл. С 06 Г 7Авторское свидетельУ 690479, кл. С 06 Р 7 бретение относится к вычисй технике и автоматике и может быть использовано, например, вустройствах дистанционного управления при вычитании многоразрядныхдесятичных чисел в коде 8-4-2-1. Цельизобретения - расширение функциональных возможностей за счет получениярезультата вычитания в прямом двоично-десятичном коде. Устройство содержит группы 1-3 из четырех элементов НЕ, четырехразрядные двоичныесумматоры 4-8, группы 9-12 элементовИСКЛЮЧАКЩЕЕ ИЛИ и элемент НЕ 13, Устройство имеет входы первого и второго операндов, выходы разности и знака разности.ил.45 Изобретение относится к вычислительной технике и автоматике и можетбыть использовано, например, в устройствах дистанционного управления,при вычитаниимногоразрядных десятичных чисел в коде 8-4-2-1,Цель изобретения - расширение функциональных возможностей путем получения результата вычитания в прямомдвоично-десятичном коде, 1 ОНа чертеже представлена структурная схема трех десятичных разрядовустройства,Устройство содержит группы 1-3 изчетырех элементов НЕ, четырехразрядные двоичные сумматоры 4-8, группы 9-12 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ иэлемент НЕ 13. Устройство содержиттакже входы 14 первого операнда, входы 15 второго операнда и выходы разности 16, знака разности 17. Старшимразрядом является третий разряд устройства.Устройство работает следующим образом.25На входы сумматоров 4-6 поступаетдвоично-десятичный код многоразрядного числа - уменьшаемого А, а через группы элементов ИЕ 1-3 поступаеткод многоразрядного числа - вычитаемого В, Результат сложения с выходов сумматоров младших разрядов инвертируется элементами ИСКЛЮЧАКЩЕЕИЛИ 9 и 10 либо поступает на их выходы без изменения в зависимости отзнака разности на выходе переносасумматора 6 старшего разряда.Когда на выходы элементов НЕ поступает меньшее из двух чисел, то спомощью группы элементов ИСКЛЮЧАЮЩЕЕ 4 ОИЛИ 12 в сумматорах 7 и 8 младшихразрядов производится коррекция результата кодом 1010 в тех разрядахмногоразрядного числа, где не возникмежтетрадный перенос.В этом случае инвертирование результата не происходит, а в младшийразряд числа на вход переноса сумматора 4 первого десятичного разрядапоступает единица.При инвертировании большего издвух многоразрядных чисел с помощьюгрупп элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 9-1происходит инвертирование сигналов,поступающих с выходов сумматоров 4-6и производится коррекция кодом 010того разряда разности двух чисел,где инвертировалась меньшая цифра. Таким образом, на выходах 16 устройствах формируется разность двух чисел в пржчом коде,Формула и зоб рет енияУстройство для вычитания десятичных чисел, содержащее в каждом десятичном разряде первый двоичный сумматор и в каждом разряде, кроме старшего, второй двоичный сумматор, причем первая группа входов первог ивов ичного сумматора является входом соответствующей тетради десятичного разряда первого операнда устро".ства, выход переноса первого двоичного сумматора соединен с входом переноса первого двоичного сумматора следующего десятичного разряда, входы переносов вторых двоичных сумматоров всех десятичных разрядов соединены с нулевой шиной устройства, выходы вторых двоичных сумматоров соединены с выходами соответствующих десятичных разрядов устройства, о т л и - ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем получения результата вычитания в прямом двоично-десятичном коде, оно содержит элемент НЕ и первую группу из (и) элементов ИСКЛОЧАЮЩЕЕ ИЛИ, где и - число десятичных разрядов устройства, каждый десятичный разряд содержит вторую группу из четырех элементов ИСКЛОЧАЮЩЕЕ ИЛИ и группу из четырех элементов НЕ, причем выход переноса первого двоичного сумматора и-го десятичного разряда соединен с входом элемента НЕ, с первыми входами элементов ИСКЛЮЧАЮЩЕЕ ИЛИ первой группы и с входом переноса первого двоичного сумматора первого десятичного разряда, входы элементов НЕ группы каждого десятичного разряда соединены с входами соответствующей тетради десятичного разряда второго операнда устройства, а выходы соединены с второй группой входов первого двоичного сумматора того же десятичного разряда, выходы суммы первого двоичного сумматора каждого десятичного разряда соединены с первыми входами соответствующих элементов ИСКЛЮЧАХЗЦЕЕ ИЛИ второй группы того же десятичного разряда, вторые входы которых соединены с выходом элемента НЕ, выходы элементов ИСКЛЮЧАОЩЕЕ ИЛИ второй группы старше 3 1262478 4 го десятичного разряда соединены с первой группы, вторые входы второго выходом старшего десятичного разря- и четвертого двоичных разрядов вгода устройства, выходы элементов ИС- рых двоичных сумматоров всех деся- КЛИЧАЮцЕЕ ИЛИ вторых групп остальных тичных разрядов соединены с нулевой десятичных разрядов соединены с пер-шиной устройства, вторые входы первыми входами вторых двоичных сумма- вого и третьего двоичных разрядов торов тех хе десятичных разрядов, вы- вторых двоичных сумматоров каждого. ходы переносов первых двоичных сумма- десятичного разряда соединены с выхаторов разрядов с первого по (и)-й дом соответствующего элемента соединены с вторыми входами соответ ИСКЛЮЧАЮЩЕЕ ИЛИ первой груствующих элементов ИСКЛЮЧА 1 ЩЕЕ ИЛИппы.Составитель А. СтепановРедактор Г. Волкова Техред Л.Сердюкова Корректор М. йохоЗаказ 5428/46 Тираж 671 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб.д, 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4
