Устройство для доводки плоских уплотнительных поверхностей

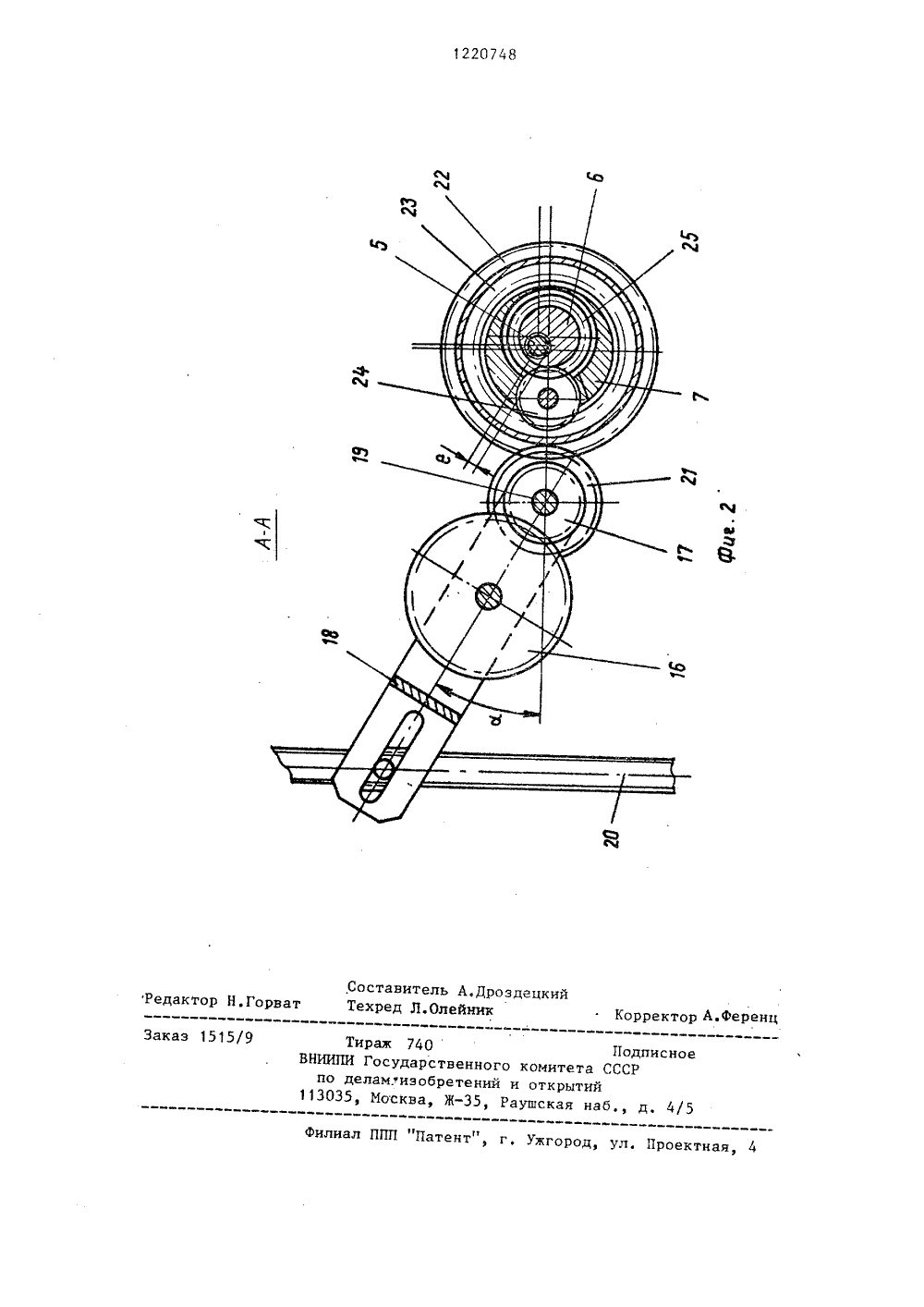

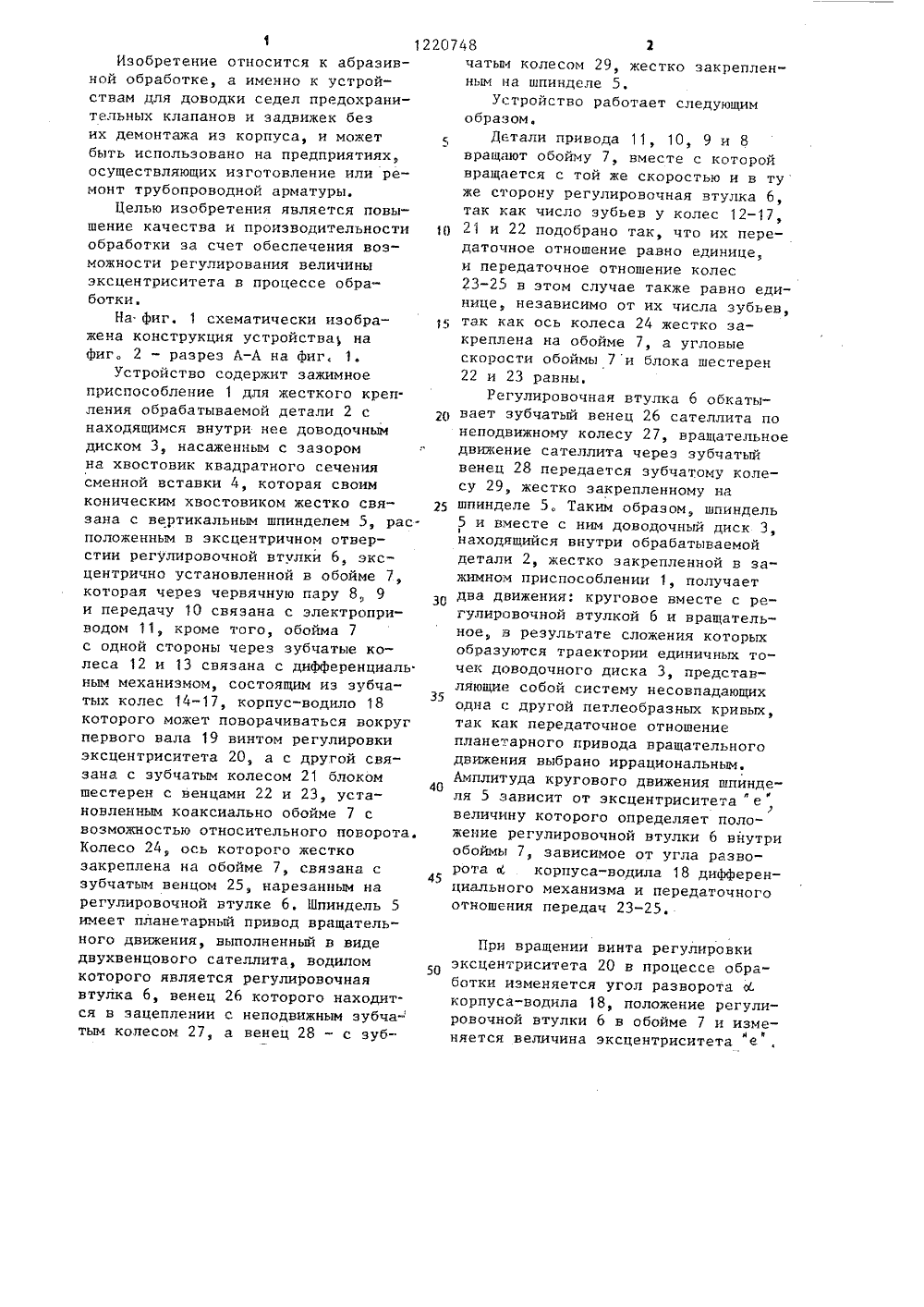

,8012207 А 4 В 24 В 15/02 ИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬТИЙ(54)(57) УСТРОЙСТВО ДЛЯ ДОВОДКИПЛОСКИХ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ,содержащее шпиндель с доводочнымдиском, связанный с планетарным механизмом и расположенный в эксцентричном отверстии регулировочнойвтулки, эксцентрично установленнойс возможностью поворота и регулирования эксцентриситета в обойме, связанной с приводом, о т л и ч а ю щ е е с я тем, что, с целью повышения качества и производительностиобработки, механизм регулированияэксцентриситета выполнен в видежестко закрепленной на обойме осис зубчатым колесом, входящим в зацепление с венцом регулировочнойвтулки и с блоком шестерен, расположенным коаксиально обойме и кинематически связанным с одним из валовдифференциального механизма, корпускоторого установлен с возможностьюповорота вокруг первого вала посредством винта, а другой вал дифференциального механизма кинематически связан с обоймой.1 12Изобретение относится к абразивной обработке, а именно к устройствам для доводки седел предохранительных клапанов и задвижек безих демонтажа из корпуса, и можетбыть использовано на предприятиях,осуществляющих изготовление или ремонт трубопроводной арматуры,Целью изобретения является повышение качества и производительностиобработки за счет обеспечения возможности регулирования величиныэксцентриситета в процессе обработки,На фиг, 1 схематически изображена конструкция устройства 1 нафиг, 2 - разрез А-А на фиг. 1.Устройство содержит зажимноеприспособление 1 для жесткого креп.ления обрабатываемой детали 2 снаходящимся внутри нее доводочнымдиском 3, насаженным с зазоромна хвостовик квадратного сечениясменной вставки 4, которая своимконическим хвостовиком жестко связана с вертикальным шпинделем 5, расположенным в эксцентричном отверстии регулировочной втулки 6, эксцентрично установленной в обойме 7,которая через червячную пару 8 9и передачу 10 связана с электроприводом 11, кроме того, обойма 7с одной стороны через зубчатые колеса 12 и 13 связана с дифференциальным механизмом, состоящим из зубчатых колес 14-17, корпус-водило 18которого может поворачиваться вокругпервого вала 19 винтом регулировкиэксцентриситета 20, а с другой связана с зубчатым колесом 21 блокомшестерен с венцами 22 и 23, установленным коаксиально обойме 7 свозможностью относительного поворота. Колесо 24, ось которого жестко закреплена на обойме 7, связана с зубчатым венцом 25, нарезанным на регулировочной втулке 6. Шпиндель 5 имеет планетарный привод вращательного движения, выполненный в виде двухвенцового сателлита, водилом которого является регулировочная втулка 6, венец 26 которого находится в зацеплении с неподвижным зубча- тым колесом 27, а венец 28 - с зуб 20748 2 1 О 15 20 25 ЗС 35 40 45 чатьпм колесом 29, жестко закрепленным на шпинделе 5.Устройство работает следующим образомвДетали привода 11, 10, 9 и 8 вращают обойму 7, вместе с которой вращается с той же скоростью и в ту же сторону регулировочная втулка 6, так как число зубьев у колес 12-17, 21 и 22 подобрано так, что их передаточное отношение равно единице, и передаточное отношение колес 23-25 в этом случае также равно единице, независимо от их числа зубьев, так как ось колеса 24 жестко закреплена на обойме 7, а угловые скорости обоймыи блока шестерен 22 и 23 равны.1 егулировочная втулка 6 обкатывает зубчатый венец 26 сателлита по неподвижному колесу 27, вращательное движение сателлита через зубчатый венец 28 передается зубчатому колесу 29, жестко закрепленному на шпинделе 5, Таким образом, шпиндель 5 и вместе с ним доводочный диск 3, находящийся внутри обрабатываемой детали 2, жестко закрепленной в зажимном приспособлении 1, получает два движения: круговое вместе с регулировочной втулкой 6 и вращательное, в результате сложения которых образуются траектории единичных точек доводочного диска 3, представляющие собой систему несовпадающих одна с другой петлеобразных кривых, так как передаточное отношение планетарного привода вращательного движения выбрано иррациональным. Амплитуда кругового движения шпинделя 5 зависит от эксцентриситета " е, величину которого определяет положение регулировочной втулки 6 внутри обоймы 7, зависимое от угла разворота С корпуса-водила 18 дифференциального механизма и передаточного отношения передач 23-25При вращении винта регулировки эксцентриситета 20 в процессе обработки изменяется угол разворота К корпуса-водила 18, положение регулировочной втулки 6 в обойме 7 и измеВ няется величина эксцентриситета1220748 едактор Н.Горва каз 1515/9 Подписноетета СССРрытийая наб д, 4/5 илиал ППП "Патент, г, Ужгород, у ектная, 4 Составитель А.ДроздецкийТехред Л.Олейник Тираж 740НИИПИ Государственного ком по делам.изобретений и от 13035, Москва, Ж, Раушс Корректор А.ференц
