Способ определения вязкоэластичных характеристик полимерных материалов

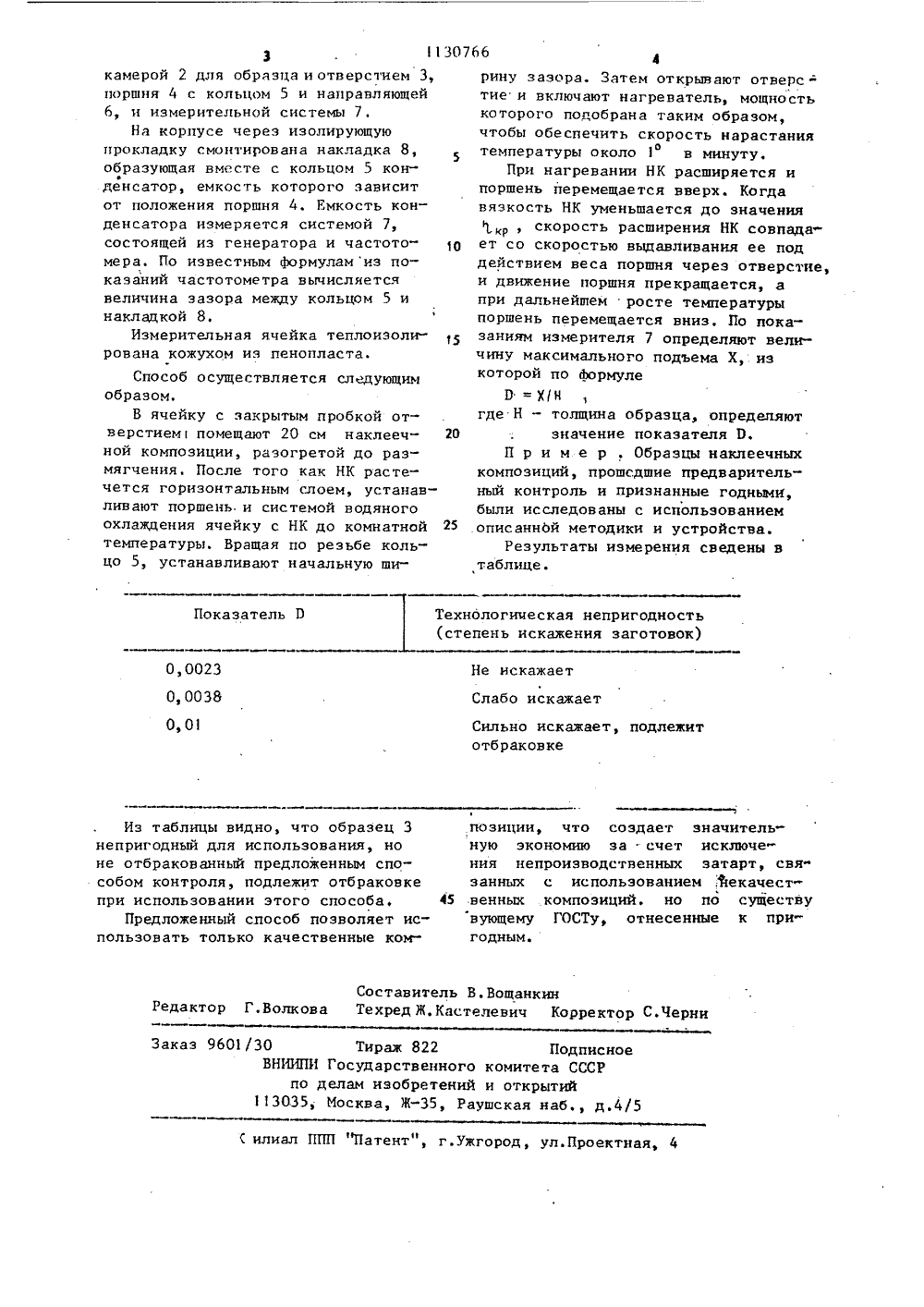

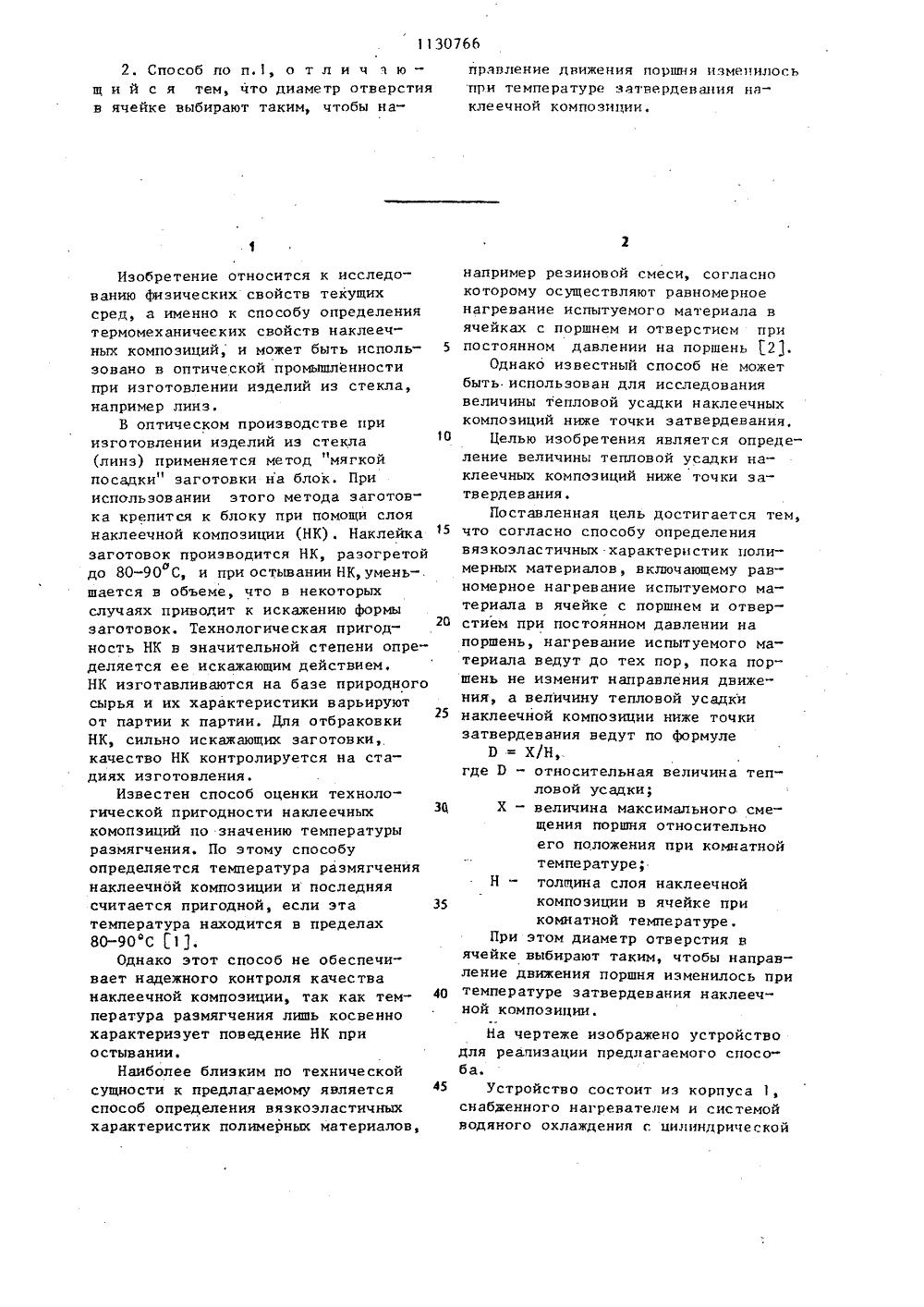

СОКИ СОВЕТСКИХсаймююеп 4 ИИРЕСПУБЛИК За С О 1 Н 11 ОО БРЕТ ВИДЕТЕЛЬСТВУ АВТОРСКОМ ина тепого смещо его 0 - отно лово Х - велич ния поло темп Н - толщ позиц нойительная велусадки;ина максималрения относ тной ЛЕНИЯ ВЯЗКО" ПОЛИМЕРНЫХ авномерноеатериала встием при ения при ко ратуре;ина.слоя накл ечной компри комнатв яче емпературе М Ю ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Новосибирский государственный университет им.Ленинского комсомола и Институт химической кинетики и горения Сибирского отделения АН СССР(56) 1.ГОСТ 11506-73.2. Авторское свидетельство СССР В 116582, кл. С 01 Ю 11/04, 1949 (прототип).(54) (57) Д"- ЭЛА СТИЧНЬ ТИК МАТЕРИАЛ Р нагреван м ячейке с ер.801130266 д постоянном давлении на поршень о т - личающийся тем, что, с целью определения величины тепловой усадки наклеечных композиций ниже ,точки затвердевания, нагревание испытуемого материала ведут до тех пор, пока порщень не изменит направления движения, а величину тепловой усадки наклеечных композиций ниже точки затвердевания ведут по формуле1130766 10 35 2. Способ по п.1, о тл и ч зю - щ и й с я тем, что диаметр отверстия в ячейке выбирают таким, чтобы наИзобретение относится к исследованию физических свойств текущихсред, а именно к способу определениятермомеханичееких свойств наклеечных композиций, и может быть использовано в оптической промышленностипри изготовлении изделий из стекла,например линз.В оптическом производстве приизготовлении изделий из стекла(линз) применяется метод "мягкойпосадки" заготовки на блок. Прииспользовании этого метода заготовка крепится к блоку при помощи слоянаклеечной композиции (НК). Наклейказаготовок производится НК, разогретойдо 80-90 С, и при остывании НК,умень-.шается в объеме, что в некоторыхслучаях приводит к искажению формызаготовок. Технологическая пригодность НК в значительной степени определяется ее искажающим действием,НК изготавливаются на базе природногосырья и их характеристики варьируют25от партии к партии. Для отбраковкиНК, сильно искажающих заготовки,качество НК контролируется на стадиях изготовления,Известен способ оценки технологической пригодности наклеечных ЗЦкомопзиций по значению температурыразмягчения, По этому способуопределяется температура размягчениянаклеечной композиции и последняясчитается пригодной, если этатемпература находится в пределах80-90 С 11.Однако этот способ не обеспечивает надежного контроля качестванаклеечной композиции, так как тем Опература размягчения лишь косвеннохарактеризует поведение НК приостывании.Наиболее близким по технической сущности к предлагаемому являетсяспособ определения вязкоэластичныххарактеристик полимерных материалов,правление движения поршня изменилосьпри температуре затвердевания наклеечной композиции,например резиновой смеси, согласнокоторому осуществляют равномерноенагревание испытуемого материала вячейках с поршнем и отверстием припостоянном давлении на поршень 121.Однако известный способ не можетбыть. использован для исследованиявеличины тепловой усадки наклеечныхкомпозиций ниже точки затвердевания,Целью изобретения является определение величины тепловой усадки наклеечных композиций ниже точки затв ерд ев ания .Поставленная цель достигается тем,что согласно способу определениявяэкоэластичных характеристик полимерных материалов, включающему равномерное нагревание испытуемого материала в ячейке с поршнем и отверстием при постоянном давлении напоршень, нагревание испытуемого материала ведут до тех пор, пока поршень не изменит направления движения, а величину тепловой усадкинаклеечной композиции ниже точкизатвердевания ведут по формулеП = Х/Н,.где 0 - относительная величина тепловой усадки;Х - величина максимального. смещения поршня относительноего положения при комнатнойтемпературе;Н - толщина слоя наклеечнойкомпозиции в ячейке прикомнатной температуре,При этом диаметр отверстия вячейке выбирают таким, чтобы направление движения поршня изменилось притемпературе затвердевания наклеечной композицииНа чертеже изображено устройстводля реализации предлагаемого способа.Устройство состоит из корпуса 1,снабженного нагревателем и системойводяного охлаждения с цилиндрической307 бб Показатель П Технологическая непригодность (степень искажения заготовок) 0,0023 0,0038 Не искажаетСлабо искажает 0,01 Сильно искажает, подлежитотбраковке Составитель В.ВощанкинРедактор Г,Волкова Техред Ж.Кастелевич Корректор С.Черни Заказ 9601/30 Тираж 822 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5( илиал ППП "Патент", г.ужгород, ул.Проектная, 4 11камерой 2 для образца и отверстием 3,поршня 4 с кольцом 5 и направляющейб, ц измерительной системы 7,На корпусе через изолирующуюпрокладку смонтирована накладка 8,образующая вместе с кольцом 5 конденсатор, емкость которого зависитот положения поршня 4. Емкость конденсатора измеряется системой 7,состоящей из генератора и частотомера. По известным формулам из показаний частотометра вычисляетсявеличина зазора между кольцом 5 инакладкой 8.Измерительная ячейка теплоизолирована кожухом иэ пенопласта.Способ осуществляется следующимобразом,В ячейку с закрытым пробкой отверстием помещают 20 см наклеечной композиции, разогретой до размягчения. После того как НК растечется горизонтальным слоем, устанавливают поршень.и системой водяногоохлаждения ячейку с НК до комнатнойтемпературы. Вращая по резьбе кольцо 5, устанавливают начальную шиИз таблицы видно, что образец 3 непригодный для использования, но не отбракованный предложенным способом контроля, подлежит отбраковке при использовании этого способа.Предложенный способ позволяет использовать только качественные ком 4рину зазора. Затем открывают отверс "тие и включают нагреватель, мощностькоторого подобрана таким образом,чтобы обеспечить скорость нарастаниятемпературы около 1 в минуту.оПри нагревании НК расширяется ипоршень перемещается вверх. Когдавязкость НК уменьшается до значенияскорость расширения НК совпадает со скоростью выдавливания ее поддействием веса поршня через отверстие,и движение поршня прекращается, апри дальнейшем росте температурыпоршень перемещается вниз. По показаниям измерителя 7 определяют величину максимального подъема Х, изкоторой по формуле0 = Х/Нгде Н - толщина образца, определяют20 значение показателя Р,П р и м е р . Образцы наклеечныхкомпозиций, прошсдшие предварительный контроль и признанные годными,были исследованы с использованием25 описаннЬй методики и устройства.Результаты измерения сведены втаблице. позиции, что создает значительную экономию за - счет исключения непроизводственных затарт, свя" занных с использованием ,йекачестФ.45 венных композиций. ио по существувующему ГОСТУ, отнесенные к пригодным.
