Виброизолированный фундамент

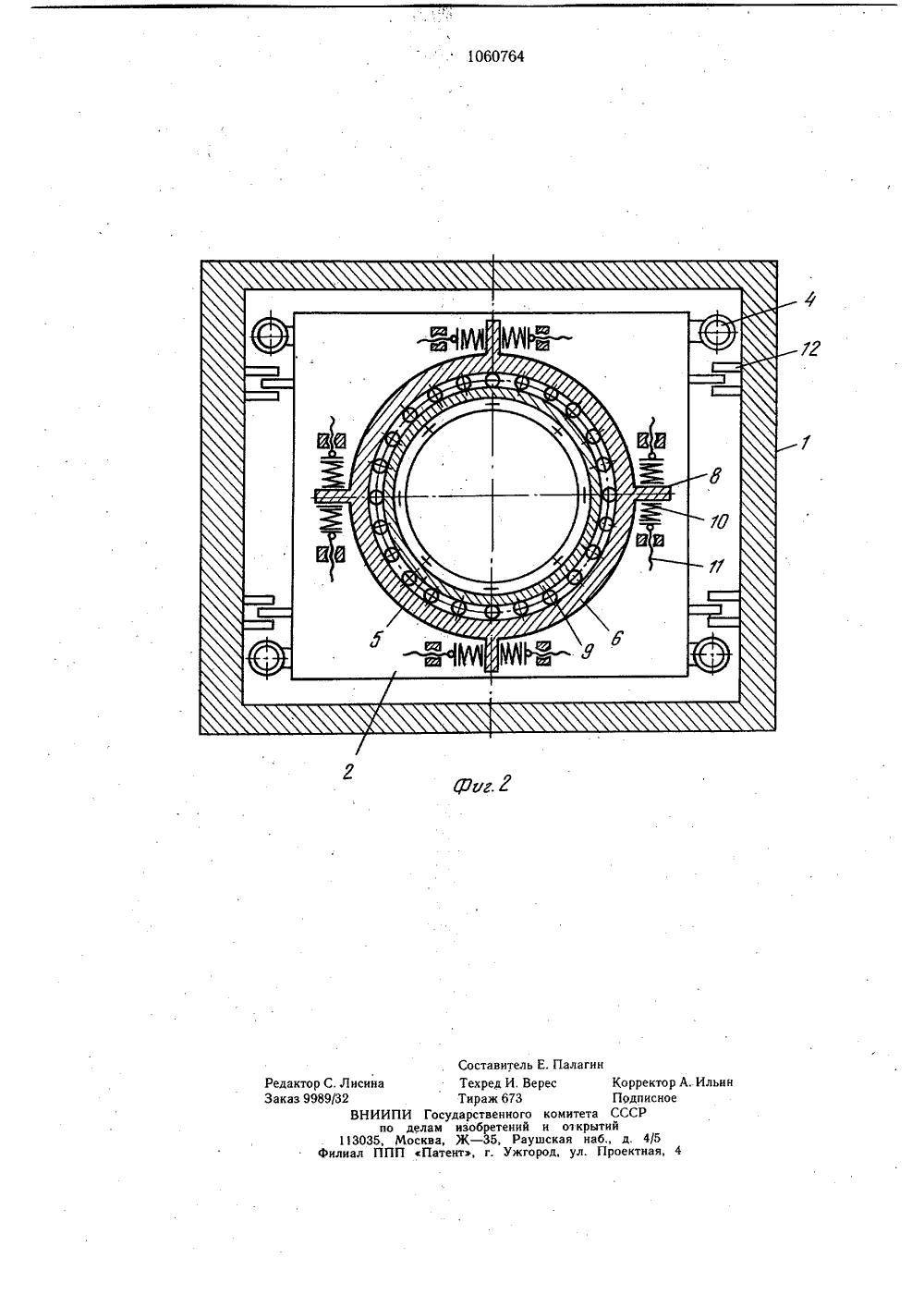

(5 ц Е 02 Р 27/4 САНИЕ ИЗОБРЕТЕН 88.8)О. А. Со под ма 979, с.свидетелЕ 02 0 ременные коиструкшины и их расчет.173, рис. 8.8,ьство СССР27/44, 1972 (про 7 ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ВТОРСКОМ,Ф С 8 ИДЕТЕЛЬСТВ(56) 1, Савиновции фундаментовЛ., Стройиздат,2. Авторское480804, кл.тотип). л. 46лков и И. И. Файнберги научно-исследовательсДонецкий ПромстройНИИ(54) (57) ВИБРОИЗОЛИРОВАННЫЛ ФУНДАМЕНТ, включающий опорный и промежуточный блоки, фундамеитный короб и ЯО, 1060764 две группы виброизоляторов, первая из которых размещена между опорным и промежуточным блоками, а вторая - между промежуточным блоком и фундаментным коробом, отличающийся тем, что, с целью повышения степени гашения динамических нагрузок, фундамент снабжен опорно-поворотным приспособлением, состоящим из внутреннего и наружного колец, причем внутреннее кольцо прикреплено к опорному или промежуточному блоку, а наружное соответственно - к промежуточному или опорному блоку и выполнено с внешними консолями, размещенными между виброизоляторами первой группы, при этом виброизоляторы первой группы снабжены регуляторами, закрепленными соответственно на опорном или промежуточном блоке.1Изобретение относится к строительствуа именно к конструкциям фундаментов подмашины с динамическими нагрузками.Известен виброизолированный фундаментвключающий опорный блок, фундаментныйкороб и виброизоляторы между ними 11.Недостаток известного фундаментамалое гашение динамических нагрузокНаиболее близким к предлагаемому является виброизолированный фундамент, включающий опорный и промежуточный блоки,фундаментный короб и две группы виброизоляторов, первая из которых размещенамежду опорным и промежуточным блоками,а вторая - между промежуточным блокоми фундамеитным коробом 2.Недостатком известного фундамента также является неудовлетворительное гашениединамических нагрузок,Цель изобретения - повышение гашения динамических нагрузок,Указанная цель достигается тем, чтовиброизолирова нный фундамент, включающий опорный и промежуточный блоки,фуидамеитиый короб и две группы виброизоляторов, первая из которых размещенамежду опорным и промежуточным блоками,а вторая - между промежуточным блокоми фундаментным коробом, снабжен опорноповоротным приспособлением, состоящим извнутреннего и наружного колец, причемвнутреннее кольцо прикреплено к опорномуили промежуточному блоку, а наружноесоответственно - к промежуточному илиопорному блоку и выполнено с внешнимиконсолями, размещенными между виброизоляторами первой группы, при этом виброизоляторы первой группы снабжены регуляторами, закрепленными соответственно наопорном или промежуточном блоке.На фиг. 1 дан вертикальный разрез предлагаемого фундамента; иа фиг. 2 - разрез А - А иа фиг. 1.Фундамент включает фундаментный короб 1 и промежуточный блок 2, подвешенный иа пружинно-маятниковой подвеске, состоящей из вертикальных регулируемых пружинных виброизоляторов 3 и шарнирных регулируемых подвесок 4. На блоке 2 2закреплено внутреннее кольцо 5 опорноповоротного приспособления, а его наружное кольцо 6 прикреплено к опорному блоку 7 и снабжено внешними консолями 8.Между наружным кольцом 6 и внутренним 55 равномерно по окружности размещенытела 9 качения. Наружное кольцо 6 и внутреннее 5 связаны между собой в окружномнаправлении виброизоляторами 10 первойгруппы, снабженными регуляторами 11,обеспечивающими предварительное сжатиевиброизоляторов 1 О в осевом направлении.На фуидаментном коробе 1 имеются боковыеупоры 12.Принцип работы фундамента заключается в следующем.15 В процессе работы машина возбуждаетразнонаправленные динамические нагрузки, Вертикальная составляющая динамических нагрузок, которые от опорного блока 7 через наружное кольцо 6, тела 9 качения и внутреннее кольцо 5 опорно-поворотного приспособления передаются на промежуточный блок 2, воспринимаются вертикальными виброизоляторами 3, благодарячему величина вертикальной динамическойнагрузки на фундаментный короб 1 значительно снижается. Горизонтальная прямолинейная составляющая динамических нагрузок с опорного блока 7 также через опорно-поворотное приспособление передаетсяна промежуточный блок 2 и гасится в шарнирных подвесках 4. Динамический момеНт,действующий в горизонтальной плоскости,гасится в виброизоляторах 10 и иа промежуточный блок 2 передается в зиачительиое горизонтальное движение промежуточного блока 2 в направлении действиягоризонтальной динамической нагрузки иЗ 5 препятствуют повороту промежуточногоблока 2 в плане относительно фундаментного короба 1. Таким образом обеспечивается раздельная регулировка виброизоляторов по различным направлениям.Применение предлагаемого виброизоли 4 О рованиого фундамента позволяет снизитьдинамическую нагруженность . основания,уменьшает материалоемкость фундаментаи повышает эффективность гашения динамических нагрузок,Составитель Е. Палагин Редактор С. Лисина Техред И, Верес Корректор Заказ 9989/32 Тираж 673 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
