Цилиндр двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

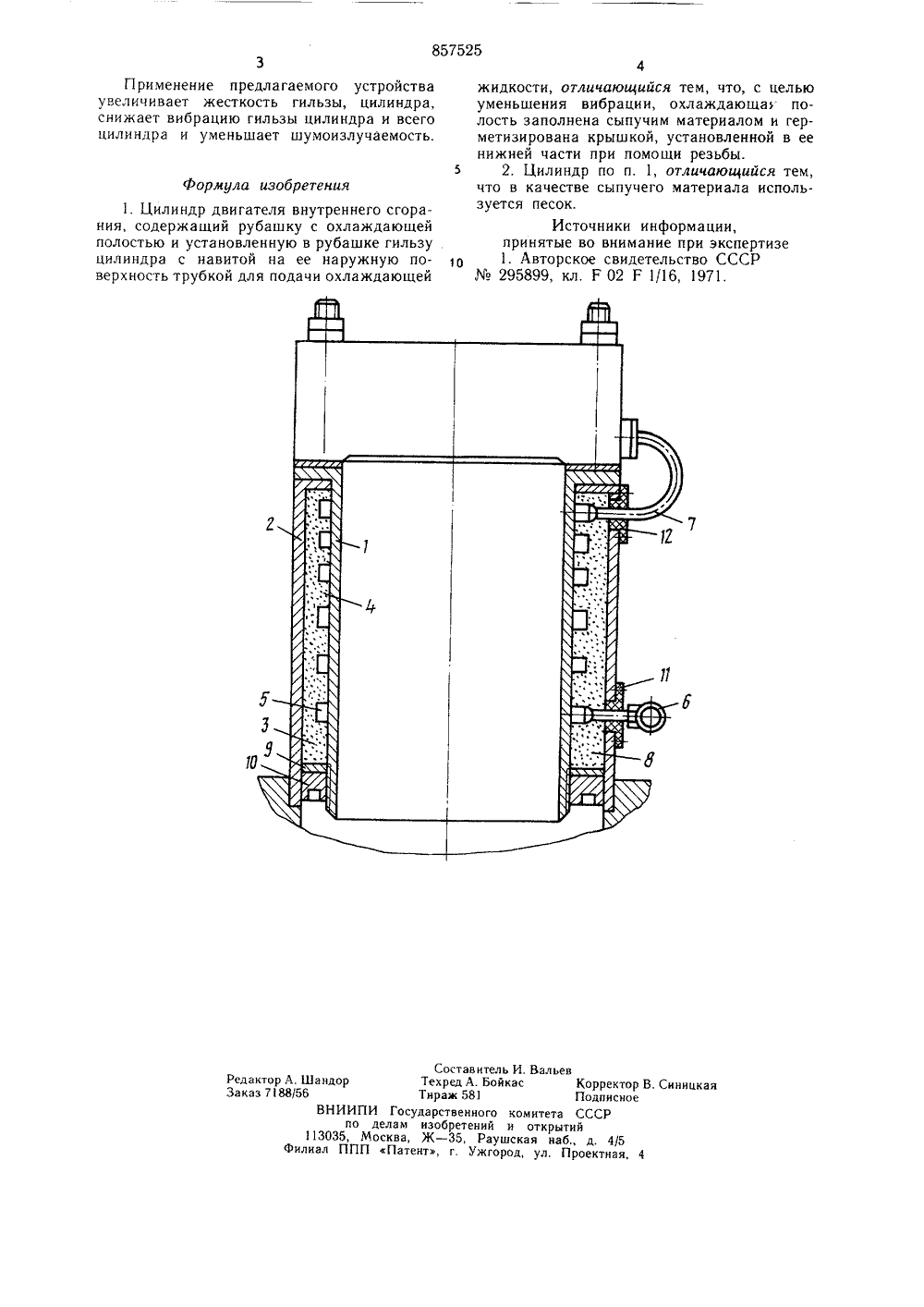

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублик(51) М. КлР 02 Р 1/08 Гооударстееииый комитет по делам изобретений и открытий(54) ЦИЛИНДР ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯИзобретение относится к двигателестроению, а именно к поршневым двигателям внутреннего сгорания.Известен цилиндр двигателя внутреннего сгорания, содержащий рубашку с охлаждающей полостью и установленную в рубашке гильзу цилиндра с навитой на ее наружную 5 поверхность трубкой для подачи охлаждающей жидкости 11.Недостатком указанного цилиндра является повышенная вибрация гильзы, так как она не имеет промежуточной опоры, где действует радиальная сила со стороны порш ня, Вследствие этого появляется кавитационное разрушение в самой трубке для подачи охлаждающей жидкости.Цель изобретения - уменьшение вибрации. 15Указанная цель достигается тем, что охлаждающая полость заполнена сыпучим материалом и герметизирована крышкой, установленной в ее нижней части при помощи резьбы.В качестве сыпучего материала может 20 быть использован песок.На чертеже изображен цилиндр, продольный разрез. 2Гильза цилиндра 1 установлена в рубашке 2 с охлаждающей полостью 3. На наружную поверхность 4 гильзы 1 наечта трубка 5. Охлаждающая жидкость подается в трубку 5 через впускной коллектор 6, а выводится через выпускной коллектор 7. Охлаждающая полость 3 между гильзой 1 и рубашкой 2 заполнена сыпучим материалом 8. Сыпучий материал 8 утрамбовывается и охлаждающая полость 3 герметизируется шайбой 9 и крышкой 10, установленной в нижней части охлаждающей полости 3 при помощи резьбы. Герметизация охлаждающей полости 3 в местах входа и выхода трубки 5 через рубашку 2 обеспечивается сальниками 11 и 12.Предлагаемое устройство работает следующим образом,При работе двигателя нормальная сила, действующая со стороны поршня (не показан), вызывает колебания стенок гильзы 1 и передается через утрамбованный сыпучий материал 8 к стенкам рубашки цилиндра 2. При этом энергия упругих волн, распространяющихся в сыпучем материале 8, поглощается за счет трения между частицами сыпучего материала 8.857525 Составитель И. Вальев Редактор А. Шандор Техред А. Бойкас Корректор В. Синицкая Заказ 7188/56 Тираж 581 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Применение предлагаемого устройства увеличивает жесткость гильзы, цилиндра, снижает вибрацию гильзы цилиндра и всего цилиндра и уменьшает шумоизлучаемость. Формула изобретения1. Цилиндр двигателя внутреннего сгорания, содержащий рубашку с охлаждающей полостью и установленную в рубашке гильзу цилиндра с навитой на ее наружную поверхность трубкой для подачи охлаждающей жидкости, отличающийся тем, что, с цельюуменьшения вибрации, охлаждающа полость заполнена сыпучим материалом и герметизирована крышкой, установленной в еенижней части при помощи резьбы.5 2. Цилиндр по п. 1, отличающийся тем,что в качестве сыпучего материала используется песок.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 295899, кл. Р 02 Г 1/16, 1971.
СмотретьЗаявка
2779636, 14.06.1979
СЕВЕРО-ЗАПАДНЫЙ ЗАОЧНЫЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
АУЕЗОВ ОНГАРБАЙ ПИРЛЕШОВИЧ, ВОРОНОВ НИКОЛАЙ АЛЕКСАНДРОВИЧ, СЕННИКОВ ЮРИЙ ИВАНОВИЧ, ТУЗОВ ЛЕОНИД ВАСИЛЬЕВИЧ, ШАНДАЛОВ КИРИЛЛ СТЕПАНОВИЧ
МПК / Метки
МПК: F02F 1/08
Метки: внутреннего, двигателя, сгорания, цилиндр
Опубликовано: 23.08.1981
Код ссылки
<a href="https://patents.su/2-857525-cilindr-dvigatelya-vnutrennego-sgoraniya.html" target="_blank" rel="follow" title="База патентов СССР">Цилиндр двигателя внутреннего сгорания</a>
