Устройство для испытания редукторов давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 663902
Авторы: Подчуфаров, Пронин
Текст

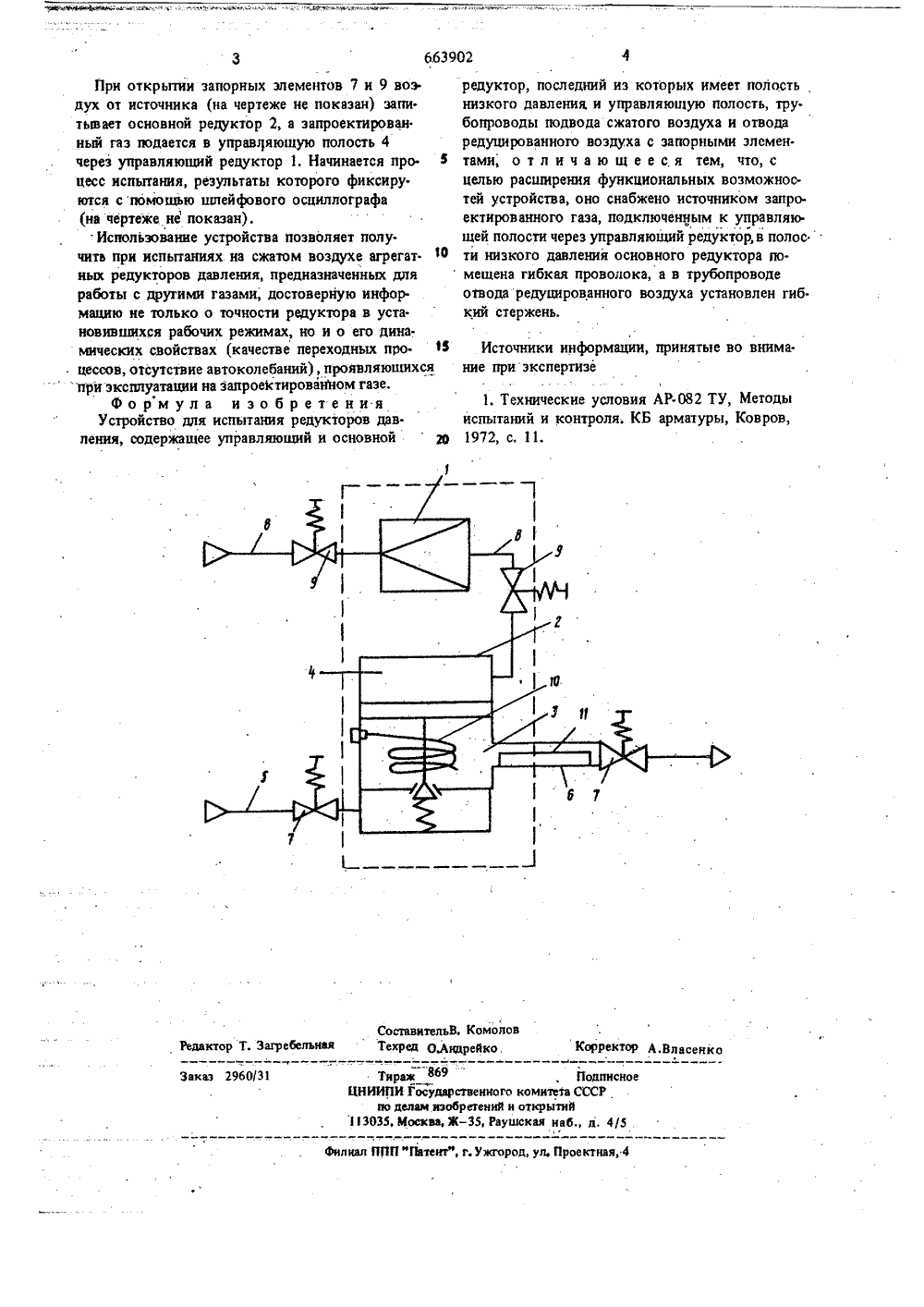

ГасударстааннмВ наннт СССР на делам нзабретанн и атнрытнй) Заивител 4) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ РЕДУКТОРОВ ДАВЛЕНИЯИзобретение относится к области испытанийгидравлических и пневматических исполнительныхмеханизмов, и касается испытаний вновь раэраба.тываемых и серийных редукторов давления, пред.назначенных для работы с различными газами,Известно устройство для испытания редукторов давления, содержащее управляющий и основной редукторы, последний из которых имеетполость низкого давления и управляющую полость, трубопроводы подвода сжатого воздуха иотвода редуцированного воздуха с запорнымиэлементами 111.Недостаток известного устройства заключается в том, что по результатам испытаний на сжатом воздухе беэ.коррекции можно сделать бшибочиый вывод о работоспособности редуктора назапроектированном газе,Цель изобретения - расширение функциональ.,ных возможностей устройства, т,е. оценки нетолько точности, но и тех динамических свойствредуктора, которыми он будет обладать приэксплуатации на запроектированном газе,Это досшгается тем, что предложенное устройство снабжено источником запроектированно-. го газа, подключенным к управляющей полости через управляющий редуктор, в полости низакого давления основного редуктора помещенагибкая проволока, а в трубопроводе отводаредуцированного воздуха установлен гибкийстержень.На чертеже схематически изображено устройство для испытания редукторов давления,Йтройство содержит управляющий 1 и основной 2 редукторы. Основной редуктор имеет О полость 3 низкого давления и управляющуюполость 4, Устройство имеет трубопровод 5подвода сжатого воздуха, трубопровод 6 отвода редуцированного воздуха, на которых установлены запорные элементы 7, источник запроектиф. рованного газа (на чертеже не показан), подключенный к управляющей полости основногоредутора 2, трубопровод 8 запроектированногогаза с установленными на нем запорными элемен.тами 9. В полость 3 низкого давления помещена гибкая проволока 10, а в .трубопроводе 6отвода редуцированйого воздуха установлен гибкий стержень 11.Устройство работает следующим обрчзом,3 663902 4При открытии запорных элементов 7 и 9 воз редуктор, последний из которых имеет полость дух от источника (на чертеже не показан) запи низкого давления и управляющую полость, трутывает основной редуктор 2, а запроектирован бопроводы подвода сжатого воздуха и отвода ный гаэ подается в управляющую полость 4 редуцированного воздуха с запарными элемен. через управляющий редуктор 1. Начинается про- з тами, о т л и ч а ю щ е е с я тем, что, с цесс испытания, результаты которого фиксиру. целью расширения функциональных возможнос. ются спомощью шлейфового осциллографа тей устройства, оно снабжено источником запро. (на чертеже не показан). ектированного газа, подключенным к управляю.Использование устройства позволяет полу. щей полости через управляющий редуктор, в полос чита при испытаниях на сжатом воздухе агрегат. 1 о ти низкого давления основного редуктора по. ных редукторов давления, предназначенных для мешена гибкая проволока, а в трубопроводе работы с другими газами, достоверную инфор. отвода редуцированного воздуха установлен гиб. мацию не только о точности редуктора в уста-кий стержень.новившихся рабочих режимах, но и о его динамических свойствах (качестве переходных про ф Источники информации, принятые во внима. цессов, отсутствие автоколебаний), проявляющихся ние при экспертизепри эксплуатации на запроестированттом газе.Ф о рм у л а и 3 о б р е т е н и я 1. Технические условия АРТУ, МетодыУстройство для испытания редукторов дав. испытаний и контроля. КБ арматуры, Ковров, пения, содержащее управляющий и основной 2 в 1972, с, 11.Тирах, 869 ВИИИПИ Государственно по делам изобретений 13035, Москва, Ж, РаПодписноео комитета СССРи открытийушскзя набд. 4/5 . иал ППП "Патент", г. Ужгород, ул. Проектная,Состзвительв. Комолов1 ехРед О.АНдрейко КОРРектоР А Власенко
СмотретьЗаявка
2507328, 05.07.1977
ПРЕДПРИЯТИЕ ПЯ А-3646
ПОДЧУФАРОВ ЮРИЙ БОРИСОВИЧ, ПРОНИН ГЕННАДИЙ МИТРОФАНОВИЧ
МПК / Метки
МПК: F15B 19/00
Метки: давления, испытания, редукторов
Опубликовано: 25.05.1979
