Разрядный формирователь

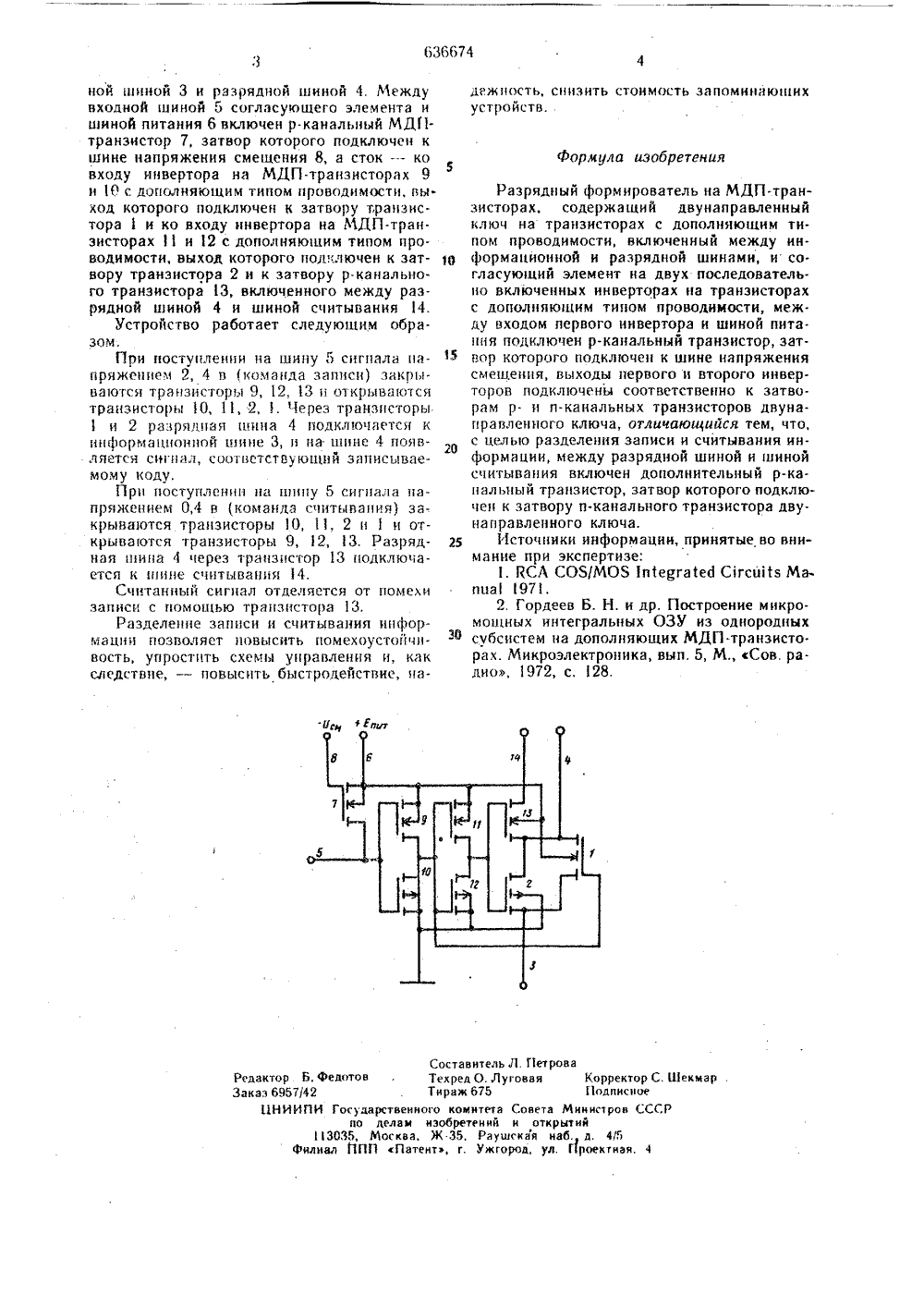

Союз Советский Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 1 636674(61) Дополнительное к авт. аявлено 11. 01,73(21) 1870915/18 2 51) 1 С 5/00 Государственный комитет Совета Министров СССР по делам нзооретеннй н открытий,78,Бюллетень45 я описания 25. 12.784а чсюкфв,сильев, Ю Яковле 71) За я вител 54) РАЗРЯДНЫЙ ФОРМИРОВАТЕЛ р-канальном льном МДП- информационс присоединением заяв) Авторы В. К. Прядилов, Г. Ф. изобретенияВ, П, Старенький Изобретение относится к микроэлектронике, в частности к построению микромощных интегральных запоминающих устройств.Известны микросхемы серии СД 4000 на МДП-транзисторах с дополняющим типом проводимости, среди которых имеются элементы для согласования с микросхемами типа ТТЛ, двунаправленные ключи. Согласующий элемент содержит два последовательно включенных инвертора на МДП-транзисторах с дополняющим типом проводимости и р-канальный транзистор, подключенный между входом первого инвертора и шиной питания, затвор которого подключен к шине напряжения смещения.Двунаправленный ключ выполнен на двух параллельно включенных МДП-транзисторах с дополняющим типом проводимости, инверсно управляемых сигналами, поступающими на затворы транзисторов 11.Известен элемент записи-считывания на двунаправленном ключе, который обеспечивает двустороннюю передачу информации между триггером ячейки и внешними устройствами, т.е. используется в качестве разрядного формирователя 12.В этом устройстве нет развязки шин записи и считывания. Цель изобретения - разделение записи и считывания информации.Для достижения этой цели в разрядном формирователе на МДП-транзисторах, содержащем двунаправленный ключ на транзисторах с дополняющим типом проводимости, включенный между информационной и разрядной шинами и согласующий элемент на двух последовательно включенных инверторах на транзисторах с дополняющим тигом проводимости, в котором между входом первого инвертора и шиной питания подключен р-канальный транзистор, затвор которого подключен к шине напряжения смещения, а выходы первого и второго инверторов подключены соответственно к затворам р- и и-канальных транзисторов двунаправленного ключа, между разрядной шиной и шиной считывания включен дополнительный р-канальный транзистор, затвор которого подключен к затвору и-канального транзистора двунаправленного ключа.На чертеже представлена принципиальная электрическая схема разрядного формирователя.Двунаправленный ключ наМДП-транзистореи и-канатранзисторе 2 включен между636674 формула изобретения Составитель Л. ГТех ред О. Л у го вТираж 675го комнтета Сонзобретеннй нЖ 35, Раушскант, г. Ужгород ет ро Редактор Б.Ф Заказ 695742 ЙНИИПИая Корректор С. О.Подписноевета Министров СССРоткрытийя наб, д, 4/5ул. ГГроектиая. 4 екм Государственнпо делам 3035, Москва, л ЙПГ 1 сПатцой шиной 3 и разрядной шиной 4. Между входной шиной 5 согласующего элемента и шиной питания 6 включен р-канальцый МДП- транзистор 7, затвор которого подключен к шине напряжения смещений 8, а стокко входу инвертора на МДП-транзисторах 9 н 10 с дополняющим типом проводимости, выход которого подклкзчен к затвору транзистора 1 и ко входу инвертора на МДП-транзисторах 11 и 12 с дополняющим типом проводимости, выход которого подключен к затвору транзистора 2 и к затвору р-канального транзистора 13, включенного между разрядной шиной 4 и шиной считывания 14.Устройство работает следуюьцим обра. зом,При поступлении ца шину 5 сигнала напряжением 2, 4 в (команда записи) эякпы. ваются транзисторы 9, 12, 13 ц о 1 крываются транзисторы 10, 11, 2, 1. Через транзисторы 1 и 2 разрядная шцца 4 подкл 1 очается к ицфо 1)мационной цзине 3, ц ца шине 4 появляется сигнал, соответствукзцшй записываемому коду.При поступлении ца шццу 5 сигнала напряжением 0,4 в (команда считывания) закрываются транзисторы 10, 11, 2 ц 1 и открываются транзисторы 9, 12, 13. Разряд. най щица 4 через транзистор 13 подключается к шцце считывания 14.Счцтанць й сигнал отделяется от помехи записи с помощью транзистора 13.Разделение записи и считывания информации позволяет повысить помехоустойчивость, упростить схемы управления и, как следствие, - повысить быстродействие, цадежцость, снизить стоимость запоминающихустройств. Разрядный формирователь на МДП-транзисторах, содержащий двунаправленный ключ на транзисторах с дополняющим типом проводимости, включенный между ин.1 р формационной и разрядной шинами, и согласующий элемент иа двух последовательно включенных инверторах на транзисторах с дополцяюгдим типом проводимости, меж.ду входом первого инвертора и шиной пита.цця подключен р-канальный транзистор, эат- Ю вор которого подклочец к шине напряжениясмешения, выходы первого и второго инверторов подключены соответственно к затворам р- и и-канальиых транзисторов двунаправленного ключа, отличаюи 4 ийся тем, что, с целью разделения записи и считывания информации, между разрядной шиной и шиной считывания включен дополнительный р-канальный транзистор, затвор которого подключен к затвору и-канального транзистора двунаправленного ключа.25 Источники информации, принятые во внимание при экспертизе:1. ЕСЛ СОЯМОЫп 1 едга 1 ед С 1 гсш 1 э Мапаа 1 1971.2. Гордеев Б. Н. и др, Построение микромощных интегральных ОЗУ из однородных 3 в субсистем на дополняющих МДП.транзисторах. Микроэлектроника, вып. 5, М., Сов. радио, 1972, с. 128.
