Прядилов

Номер патента: 1799296

Опубликовано: 28.02.1993

Авторы: Кузнецов, Пономарев, Прядилов, Ткачев, Усикова

МПК: B05C 7/04

Метки: внутреннюю, нанесения, поверхность, покрытий, труб

...осуществляется следующим образом,Предварительно нагретую до температуры выше температуры плавления полимера трубу 2 устанавливают на ролики 3 установки 1. Приводят в движение технологическую тележку 13. Открывают заслонки (не показаны) бункеров-доэаторов 14, 15 и в бункер 7 поступает полимерный порошок, а 35 в бункер 8 - нагретый до температуры выше температуры плавления полимера минеральный порошок, например корунд. После заполнения бункеров 7,8 заслонки закрывают, узел подачи материала 6 вводят внутрь 40 трубы. Убирают фиксатор опоры 17 и под действием пружин 18 освобожденные опоры 17 опускают перегородку-каток 16 вниз к поверхности трубы, Ручками 10 открывают днища 9 бункеров 7,8. Полимерный и нагре вательный минеральный порошки...

Номер патента: 1701395

Опубликовано: 30.12.1991

Авторы: Ксенофонтов, Пономарев, Прядилов, Худоногов

МПК: B05C 19/02

Метки: нанесения, покрытий, полимерных

...воздухораспределителя имеет также параболическую форму, на которой имеются отверстия, сумма площадей которых соответствует площади сечения воздушного распределителя 4, Пористая перегородка 3 изготовлена из пористого материала, например войлока, фетра, пористого фторопласта и т.д, Толщина перегородки подбирается экспериментально. Каналы 7 служат для подвода сжатого воздуха из воздушной камеры 2 в зазор между стенками рабочей камеры 1,Во внутренней стенке рабочей камеры 1 выполнены перфорации диаметром 1 мм в тангенциальном направлении. Перфорации 6 расположены в шахматном порядке по высоте не менее половины высоты рабочей камеры 1. Давление воздуха в воздушной . камере 2 составляет 0,3 атм. Нагревательная камера 8 находится в одном...

Номер патента: 1656273

Опубликовано: 15.06.1991

Авторы: Баталов, Дубенчак, Кузнецов, Прядилов

МПК: F16L 13/11

Метки: неразъемного, соединения, труб

...м соединение ия полимера мин. В каче- полиэтилен, ью дикумила. Соединение труб по указанному способу осуществляют следующим образом.На трубы надевают муфту 3 с внутренним покрытием 4 из полиэтилена, модифицированного перекисью дикумила (в количестве 2 - 3 ), и центрируют их. Затем соединение нагревают до 240 и выдерживают в течение 20 мин. При этом внутреннее покрытие 4 муфты 3 вспенивается с образованием в толще замкнутых пузырьков газа, возникающих при разложении остаточных продуктов перекиси дикумила, что приводит к увеличению в 1,5 - 2 раза объема внутреннего пОкрытия 4 муфты 3 и равномерному заполнению технологического зазора 5 между элементами соединения с последующей склейкой полимера соединительной муфты 3 с наружным покрытием 2...

Номер патента: 1645878

Опубликовано: 30.04.1991

Авторы: Дубенчак, Ксенофонтов, Прядилов, Ткачев

МПК: G01N 3/18

Метки: испытания, покрытия, прочность

...частей, соединенных всты покрытие перекрывает стык,стыка концы подложки отогпрямьв углом. При нагреве деформируется и свободный аэца перемещается, Величищения свободного конца, мая температурой, определяатационную термостойкость ца.Способ осуществляется следующимобразом,Образец 4 в ниде покрь 1 тияи подложки в виде двух частей 5 и 6, соединенных встык, консольно закрепляют в эахвате 3 таким образом, чтобы полимерное покрытие перекрывало место стыка.К свободному концу образца 4 устанавливается средство 8 измерения,При нагреве образца 4 и приложении нагрузки"к свободному концу образца покрытиедеАормируется и подвижньп конец образца перемещается.,За показательэксплуатационной термостойкости полимера принимается температура, прикоторой...

Номер патента: 1620446

Опубликовано: 15.01.1991

Авторы: Гуревич, Исмухамбетов, Лисицын, Обрубов, Орлов, Прядилов, Раков, Сухов, Щербань, Щукин

МПК: C08F 136/06, G05D 27/00

Метки: изопрена, полимеризации, процессом

...3, куда по линии14 вводят также заданное значениетемпературы в реакторе 2. Корректирующий сигнал иэ регулятора 13 подают в регулятор расхода 8.Расход шихты в реакторе 2 измеряютдиафрагмой 15 с дифманометром (непоказан), .сигнал с которого подаютв регулятор расхода 16, воздействую.щим на клапан 17, установленный налинии 1. Сигнал с регулятора 1 б подают также в блок 18, вырабатывающийзадание регулятору расхода катализатора 8. В блок 18 вводят также сигнал с хроматографа; измеряющего со:держание диенового углеводорода вшихта, подаваемой по линии 1 в реактор 2 (не показан).,Раствор полимера из реактора 2 нолинии 10 направляют во второй реактор .19,.откуда выводят по линии 20на дальнейшую обработку (дезактивацию, отмывку, стабилизацию...

Номер патента: 1462133

Опубликовано: 28.02.1989

Авторы: Макаров, Нисенман, Прядилов, Циманский

МПК: G01M 1/38

Метки: автоматической, балансировки, круга, настройки, устройства, шлифовального

...фазы неуравновешенности шлифовального круга,1, В последнем случае диапазон им пульсного сигнала Ь( от датчика дисбаланса по углу смещается и таким образом передний фронт импульсного сигнала от рассматриваемого датчика 10положения .полости 19 не попадаетв диапазон Ь(р. В этом случае в диапазон Ь( попадает передний фронт сигнала с другого датчика 11 (12, 13) положения. плоскостей и балансировка продолжается аналогично описанному случаю. Выбор диапазона импульсного сигнала от датчика 4 дисбаланса величи. ной Ь(р (больше угла между центрамитяжести двух соседних полостей и меньше трех соседних полостей) обеспечивает по.крайней мере одно одновременное попадание переднего фронтаимпульсного сигнала с датчиков 10-13положения полости.В случае...

Номер патента: 1437364

Опубликовано: 15.11.1988

Авторы: Здобнова, Орлов, Прядилов

МПК: B01F 17/44, C07C 59/70

Метки: 2-винил-4-нонилфеноксиуксусной, качестве, кислоты, масляных, соли, стабилизаторов, щелочные, эмульсий

...в 18 мл этанола последовательно прибавляют 20 мл ЗЗТ-наго ра -50створа МаОН и 0,03 моль хлоруксуснсй кислоты, Смесь нагревают с обратным холодильником на водяной бане н течение 1 ч, охлаждают, пос.те чего при-. бавляют к двойному объему 11 асьппенно:с55 . раствора 1 аС 1 н воде, Полученныи в виде- белого кристаллического о адка 2-винил-нонилАеноксиацетат натрия отде=- ляют на Аильтре, сушат и перекристалтизанывают из изопентана. Сушат лад вакуумом лри 40 сС. Получают 0,017 моль продукта (85/ От теоретического).Найдена,т; С 69,52, Н 8,25.Вычислено,л. С 69,93, Н 8,28,Дянные ИК-СПРктраскапии 1 усс=. =:1645 см , У,с.=1250 см ,фс,111745 смП р и м е р 2. 2-Винил-нанилАенаксиацетат калия (ВНЯЛ-К) .К раствору 0,02 мсль 2-винил- нанилЬепал н...

Номер патента: 1350337

Опубликовано: 07.11.1987

Авторы: Вязенкин, Ковальчук, Мясковский, Подловченко, Прядилов

МПК: E21B 47/00

Метки: газовых, нефтяных, перфорации, скважин

...каркасомфильтра,Контролирующее устройство 1 устанавливают в скважине 2 на уровне газоносного пласта 3 Оно может бытьспущено в скважину любым известнымспособом, в частности, на компрессорных трубах 4 и должно быть установлено на уровне перфорационныхотверстий 5. Уплотнение контролирующего устройства 1 осуществляется вверхней части уплотнительным элементом 6, а в нижней части, если этонеобходимо (например, при наличиинижних газоносных пластов), уплотнительным элементом 7.В том случае, когда в качествекорпуса контролирующего устройстваиспользуют стержневой каркас фильтра,оно устанавливается на трубах 4 припомощи хвостовика, удерживающего образующие каркас фильтра стержни 8,прикрепленные на другой стороне каркаса фланцеобразным элементом 9....

Номер патента: 1337200

Опубликовано: 15.09.1987

Авторы: Вязенкин, Гриценко, Ковальчук, Мясковский, Подловченко, Прядилов, Рубцов

МПК: B23B 1/00

Метки: станок, токарный

...фиксации их положения на каркасе, например винтом 47 (фиг.2 и 10).В соответствии с еще одним вариантом исполнения станок может быть снабжен устройством автоматической коррекции продольной подачи суппорта в зависимости от разницы между номинальным шагом, обеспечиваемым стан ком, и необходимым шагом навивки проволоки 15. При этом устройство (не показано) может быть выполнено в виде любого известного передаточного механизма в кинематической цепи между ходовым винтом 7 и валом ручной подачи (не показан) верхней головки 8 суппорта 9.Токарный станок работает следующим образом.На станке устанавливают люнет 10, предварительно вынув из него устройство поддержания равного расстояния между продольными стержнями 13 каркаса. Затем на несущий...

Номер патента: 1324818

Опубликовано: 23.07.1987

Авторы: Вязенкин, Ковальчук, Мясковский, Прядилов, Рубцов

МПК: B23Q 1/76

Метки: люнет, станка, токарного

...4 с размещенной в нем втулкой 5. Поддерживаемая деталь б, например комплектдеталей скважинного фильтра, периферийные детали которого входят в пазы 7, выполненные во втулке 5, вращается вместе с втулкой 5. За счеттого, что последняя выполнена с возможностью вращения во вкладыше, онасовершает двойное движение - вращениеи поступательное движение вместе слюнетом. Благодаря этому происходитподдержание комплекта Фильтра навсей его длине.Люнет, выполненный в соответствиис другим вариантом исполнения и такжепредназначенный для поддерживаниякорпуса скважинного фильтра с трубностержневым каркасом при навивке. накаркас фильтрующей проволоки, работает следующим образом,1Труба каркаса (на фиг, 2 - поддерживаемая деталь б) устанавливаетсяна...

Номер патента: 1281305

Опубликовано: 07.01.1987

Авторы: Занин, Кульба, Прядилов, Холодный

МПК: B03C 3/00

Метки: газа, мокрой, электрофильтр

...на осадительных электродах 4 и 7, растекается по всей их поверхности, образуя тонкую пленку.Одновременно с включением .насоса включается высоковольтный источниквыпрямленного напряжения и междуиглами 6 коронирующего электрода 5и пленкой жидкости на поверхностиосадительных электродов 4 и 7 создается коронный разряд, вследствиекоторого возникает электрическийветер, направленный в сторону осадительных электродов.Загрязненный газ, подлежащийочистке, поступает через входнойтангенциальный патрубок 10 внутрьосадительного электрода 4 и закручивается. Частицы аэрозоля, попадая взону коронного разряда, заряжаются,коагулируют и под действием центробежных сил и электрического ветраприжимаются к пленке жидкости на по-верхности осадительного...

Номер патента: 1134340

Опубликовано: 15.01.1985

Авторы: Железов, Прядилов

МПК: B23P 19/02

Метки: автоматической, сборки, узлов

...при подъеме верхней платформы 25 имеются упоры 66, прикрепленные к верхнему торцу стоек 53.Ложемент 9 для радиомонтажной панели расположен между верхней 25 и нижней 48 платформами и установлен с возможностью перемещения в вертикальной плоскости по направляющим 67. Перемещение ложемента вниз ограничено уступами 68, выполненными на стойках 53, а перемещение вверх ограничено гайками 69, навернутыми на нижние концы направляющих 67 и упирающимися в промежуточную плиту 62, жестко ,закрепленную на стойках 53 под ложе- ментом 9. В промежуточной плите 62, как и в ложементе 9, выполнены отверстия 70 для прохождения исполнительных механизмов, а именно механизмов развальцовки монтажных штырей 4 и разворота заземляющих скоб 5.Верхняя платформа 25...

Номер патента: 1117634

Опубликовано: 07.10.1984

Авторы: Лубянов, Прядилов, Устинов

МПК: G06F 7/50

Метки: одноразрядный, сумматор

...с выходнойшиной суммы сумматора, исток второгоМДП-транзистора узла формированиясуммы соединен с шиной прямого значения третьего слагаемого сумматора,. исток второго МДП-транзистора узлаформирования суммы соединен с шинойпрямого значения третьего слагаемогосумматора, сток первого МДП-транзи 45стора узла формирования переноса соединен со стоком второго МДП-транзистора того же узла и с входом элемента НЕ того же узла. Кроме того,,каждый из узлОВ содержит четВертыйМДП-транзистор 2.Недостатком известного сумматораявляется сложность конструкции. Целью изобретения является упрощение одноразрядного сумматора. 55Поставленная цель достигается тем, что одноразрядный сумматор, содержащий элемент И-ИЛИ с прямым и ин 34 2версным выходами, узел...

Номер патента: 1106542

Опубликовано: 07.08.1984

Авторы: Дубенчак, Ксенофонтов, Прядилов

МПК: B05B 5/08

Метки: нанесения, покрытий, полимерных

...достигается тем, что в устройстве, сОдержащем цилиндрическую рабочую камеру со штуцерами ввода и вывода порошково-воздуш.5 ной смеси и пылеулавливающее приспособление, рабочая камера снабжена установленным по днищу камеры и по ее боковым стенкам коллектором, соединенным со штуцерами камеры и вы 50 полненным по днищу камеры в форме спирали Архимеда, а по боковым стенкам - в виде винтовой линии, причем в коллекторе выполнены отверстия, оси которых направлены к центру каме ры.Колпектор выполнен иэ диэлектрического материала. Отверстия в коллекторе выполненыконической формы.Кроме того, коллектор снабжен регулируюпйм клапаном ввода и выводапорошково-воздушной смеси,Эти конструктивные элементы позволяют создавать в зоне напыления...

Номер патента: 1100620

Опубликовано: 30.06.1984

Авторы: Лубянов, Прядилов, Устинов

МПК: G06F 7/50

Метки: сумматор

...П -типа и десятого транзистора с каналом р - типа, истоки первого и третьего транзисторов соединены с затворами второго и четвертого транзисторов и истоками шестого и девятого транзисторов, истоки пятого и восьмого транзисторов соединены с истоками седьмого и десятого транзисторов, сток шестого транзистора подключен к стокам седьмого, девятого и десятого транзисторов, введены одиннадцатый и две надцатый транзисторы, причем исток одиннадцатого транзистора с каналом -типа соединен с входом второго инвертора,исток двенадцатого транзистора с каналом л-типа соединен с выходом второго инветора, затворы одиннадцатого и двенадцатого транзисторов соединены с истоком пятого.транзистора и входом переноса, стоки одиннадцатого и двенадцатого...

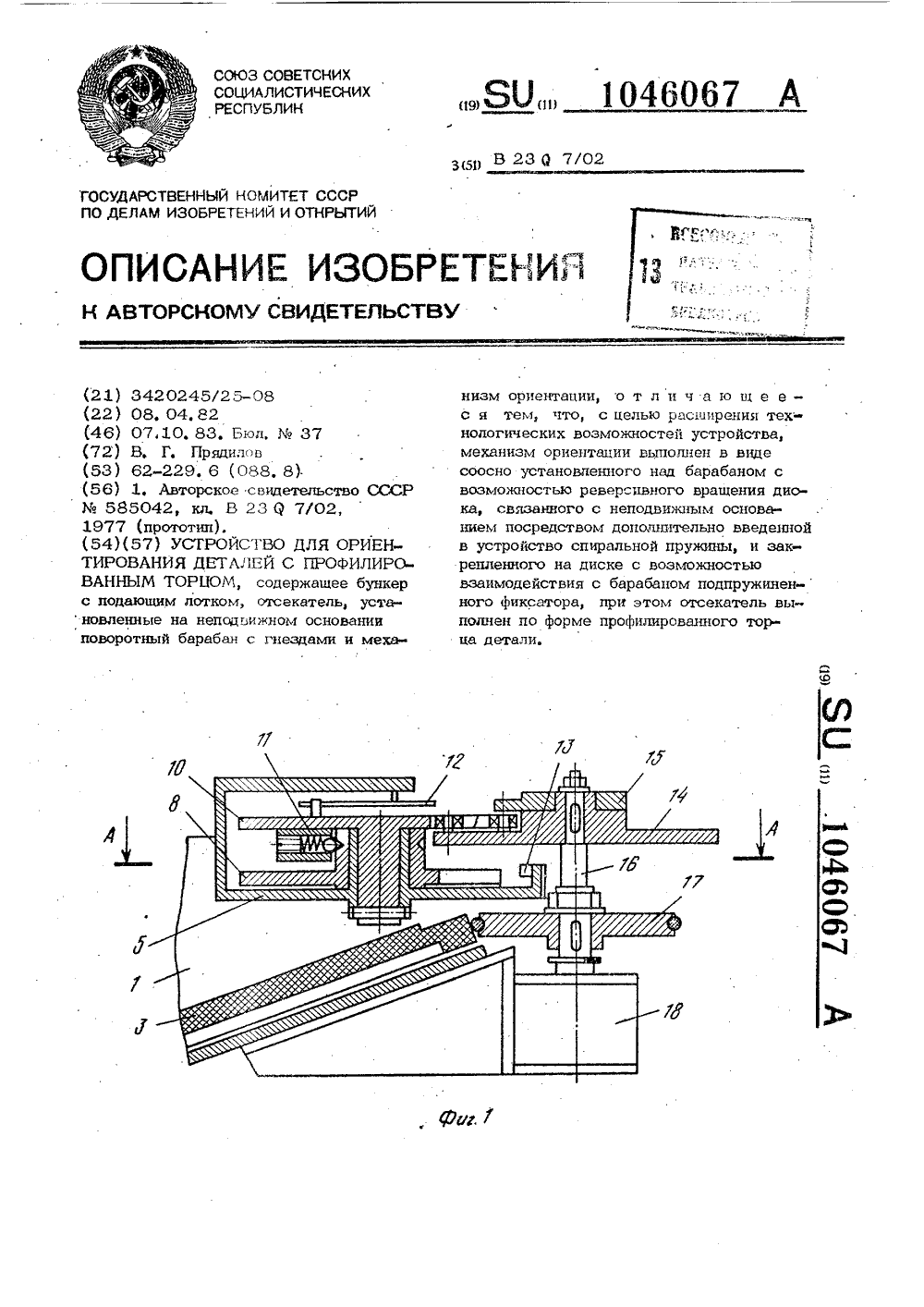

Номер патента: 1046067

Опубликовано: 07.10.1983

Автор: Прядилов

МПК: B23Q 7/02

Метки: ориентирования, профилированным, торцом

...постуттит в паз правильно ориентироваьцой детали)ф на фиг, 4 - то же,при поступлении в паз неправильно ориентированной детали.Устройство состоит из бункеоа 1 сподаюцпм лотком 2 и поворотным дном 3с деталями 4, неподвижного основания 5с двумя окнами, одно из которых 6 находится над бункером, а другое 7 - надпциемц,;,; лочком поворотного барабана 8 с , азами 9, расположенными подуглом 90, Над поворотным оарабаном 8 соооцо и параллельно ему, расположендиск 10 с возможностью реверсивного ."вращения. На диске 10 закреплен подпружиненный фиксатор 11, взаимодейстфвуюший с поворотным барабаном 8, испиральная пружина 12, один конец которой закреплен на диске 10, второйконец закреплен на неподвижном основании 5, У выхода подающего лотка 2...

Номер патента: 1041167

Опубликовано: 15.09.1983

Авторы: Дубенчак, Ксенофонтов, Прядилов, Тропникова

МПК: B05C 19/02

Метки: нанесения, покрытий, трубы

...на трубы снабжено камерой дляэлектростатической зарядки порошка,размещенной между загрузочной камерой и напыляемой трубой.На чертеже показано устройство,цля нанесения покрытий на трубы.Устройство содержит воздушнуюкамеру 1, загрузочную камеру 2 сфиксатором 3 и пористой перегородкой4 с хвостовиком 5.Загрузочная камера 2 соединенас камерой электростатической зарядки порошка б, снабженной кольцевымиэлектродами 7 и 8, причем электрод7 подключен к источнику высокогонапряжения 9, а электрод 8 заземлен.камера зарядки порошка б и воздушная камера 1 установлены с зазором для размещения в нем напыляемойтрубы 10, устанавливаемрй в термостойких прокладках 11.Устройство работает следующимобразом.В загрузочнсй камере 2 устанав-,ливается пористая...

Номер патента: 1030042

Опубликовано: 23.07.1983

Авторы: Дубенчак, Ксенофонтов, Прядилов, Ткачев

МПК: B05C 19/00

Метки: нанесения, покрытий, трубы

...4 подаютпыляемой трубы нагнетательному пат- напряжение 40-50 кВ. Полимерный порубку насоса и соблюдении равномер- рошок из бункера 19 с помощью вибраного зазора между камерой напыления тора 20 подают к нагнетательвомуи покрываемой трубой, патрубку 3 насоса 1, и включают пос-.Целью иаобретения является повн ледний. Затем включают насос 2 ишение качества покрытий и расшире- одновременно с ним - привод 11 механие технологических воаможностей. ниэма 8 для перемещения камеры 6 наПоставлениая цель достигается пыления вдоль трубы 7, Порошково-возтем, что устройство для нанесения душная смесь заряженных частиц поспокрытий на трубы, содержащее насос 45 тупает из нагнеттжжо патрубкас вс асцвающим и нагнетательным пат- насоса 1 в отсек 13 камеры б...

Номер патента: 301032

Опубликовано: 30.06.1983

Авторы: Богорад, Кельзон, Линдберг, Лущик, Малиновский, Прядилов, Резницкий

МПК: B24B 41/04

Метки: высокоскоростного, станка, шлифовального, шпиндель

...ППП "Патент", г. Ужгород, ул. ПроЬктная, 4 Известны станкиснабженные шпинделями, которые выполнены в виде ротора, установленного в двух подшипнйковых опорах, и приводятся во вращение шкивом от электродвигателя через ременную передачу.5Предлагаемый шпиндель высокоскоростного шлифовального станка отличается от известных тем, что в нем одна иэ подшипниковых опор выполнена упругой, а другая - шарнир ной. Над последней установлен шкив таким образом, что усилие натяжения ремня проходит через ее центр.Это позволяет увеличить срок служ.-15 бы шпинделя, снизить вибрации и улучшить качество шлифования.На чертеже изображен предлагаемый шпиндель.Шпиндель высокоскоростного шлифовального станка, выполненный в виде ротора, содержит корпус 1, в котором...

Номер патента: 984618

Опубликовано: 30.12.1982

Авторы: Муравин, Прядилов

МПК: B21J 15/12

Метки: клепки, местах, труднодоступных

...1, на котором установлен ползун 2 с возможностью перемешения от привода 3 в направлении, перпендикулярном направлению усилия клепки. На ползуне 2 подвижно установлен клин 4 с жестко закрепленными на нем прижимными лапками 5, клин имеет возможность возвратно-поступательного перемещения относительно ползуна 2 от привода 6. На ползуне составные части поддержки в виде 20 жестко закрепленных упругих пластин 7.Наружная поверхность пластин 7 повторяет внутренний контур одной из соединяемых деталей 8, например типа стакана, и выполнена с гнездом 9 под вторую деталь, имеющую сложную конфигурацию в форме лепестка 10. На основании 1 соосно с отверстиями детали 8 установлены механизмы 11 клепки с обжимками, накопитель 12 для деталей 8 и...

Номер патента: 980857

Опубликовано: 15.12.1982

Авторы: Дубенчак, Ксенофонтов, Левченков, Прядилов

МПК: B05C 19/02

Метки: напыления, порошкообразных

...камере .псевдоожижения.На чертеже представлено устройство для напыления порошкообразныхматериалов.Устройство состоит из камеры псевдоожижения 1 с полимерным порошком,воздушной камеры 2 с днищем в фЬр 1 ле 2 О параболоида и распределителем сжатого воздуха 3, установленным свозможностью перемещения относительно вертикальной оси камеры 2 в фокусе параболоида. Камера псввдоожи-жения 1 и воадушная 2 камера разделе ны пористой перегородкой 4,над которой расположен вибромеханизм в видвнаправляющих стержней 5 с закреплен":ными на них металлическими пластинами 6, которые являются одновременно ЗО и коронирующими электродами, Стержни980857 Формула изобретения Филиал ППП "Патент г. Ужгород, ул.Про тная,5 соединены с вибратором 7. Напыляемое иэделие...

Номер патента: 975415

Опубликовано: 23.11.1982

Авторы: Дубенчак, Ксенофонтов, Кузнецов, Левченков, Прядилов

МПК: B28B 19/00

Метки: арматуру, нанесения, покрытия

...между ними полимерного связующего ориентируются по силовым магнитным линиямэлектростатического поля и образуютразвитую шероховатую поверхность покрытой арматуры что способствует повышению сцепления арматуры с бетоном.П р и м е р 1, Наносят покрытие наоснове эпоксидно-цементных композицийна стальную гладкую арматуру классаАдиаметром 8 мм,Композицию готовят путем перемешивания полимерного порошка П-ЭП(зеленый) с цементом марки 500 (в шаровой мельнице в течение 1 ч). Соотношение полимерного порошка и цемен 35та 1:1 по массе,Предварительный нагрев арматурныхстержней осуществляют в течение 30 минв печи типа СНОЛпри температуре40200 С. Нанесение покрытия осуществляют в камере с электростатическим рас 5 4пылителем при напряжении на...

Номер патента: 904797

Опубликовано: 15.02.1982

Авторы: Дубенчак, Ксенофонтов, Левченков, Прядилов

МПК: B05B 5/02

Метки: порошков, распылитель, электростатический

...5, расположенного под бункером Т:Бункер 1, вибратор 4, коронирующийэлектрод 5 смонтированы на планке 6, из диэлектрического материала рукоятки 7 распылителя. Распылитель смаб- зжен источником высокого напряжения8 для подачи напряжения ма коронирующий электрод 5. При этом происходитнакапливание зарядов на электропроводной пластине 2, за счет чего обес впечивается зарядка мелких Фракций порошка контактным способом,Распылитель работает следующимобразом.В бункер 1 засыпается мелкий по зрошок, напыляемое иэделие заземляется,на электрод 5 подается напряжение30 - 50 кб от источника высокогонапряженияЗатем включается вибратор 4, с которым соединена пластина а2. С помощью пластины 2 обеспечивается равномермая гюдача порошка иэбункера 1 в...

Номер патента: 874738

Опубликовано: 23.10.1981

Авторы: Дубенчак, Ксенофонтов, Левченков, Прядилов, Тропникова

МПК: C09K 3/10

Метки: защитный, состав

...пассивато пределом, при кототся антикоррозийная874738 Таблица 1 Состав Содержаниемела, вес.Ъ Диаметр рас- Консистенцияплыва поСубтарду,мм Способность удерживаться на вертикальных поверхностях Предлагаемый 65 130 Низковяэкая СтекаетУдерживаетсяТо же Нормальная 110 бб 67 100 Нормальная Нормальная 68 90 69 Не расплывается Высоковяэкая Известный 200 Т а б л и ц а 2 0,1 ЕстьЕсть Есть 6 0,01 Нет 7 0,2.0,05 Нет 8 Нет9 Нет 10 0,3 Нет 0,1 0,4 Нет 0,3 0,5 Нет 0,5 защита, а максимальное содержание целесообразностью.П Р и М е р . Для получения состава приготовлено пять смесей, отличаквихся друг от друга содержанием мела, равным в каждой смеси соответственно 65, 66, 67, 68 и 69 вес.й. Количество пассиватора во всех смесях- по 0,3, вода -...

Номер патента: 852370

Опубликовано: 07.08.1981

Авторы: Виноградов, Дубенчак, Ксенофонтов, Левченков, Опритов, Попелюх, Прядилов, Шульгина

МПК: B05B 5/08

Метки: порошкообразных, электростатическогонанесения

...(на чертеже не показаны), и эжектор 3 с соплом 1 и выходным патрубком 5. Сопло 4 посредством шланга 6 связано с источником сжатого воздуха, а вы3ходной патрубок 5 через шланг 7 - с распылителем 8. В корпусе эжектора 3 выполнены продольные щели 9 и около них установлены рыхлители 2.Сопло 4 и выходной патрубок 5 эжектора соединены с разными полюсами источника высокого напряжения (на чертеже не показан). Предпочтительно, чтобы сопло 4 соединялось с положительным полюсом источника высокого напряжения, а выходной патрубок 5 - с отрицательным полюсом.Устройство работает следующим образом.В питатель 1 загружают порошок полимера. На сопло 4 и выходной патрубок 5 подают от источника высокого напряжения напряжение 40 - 60 кВ.Рыхлитель 2...

Номер патента: 810297

Опубликовано: 07.03.1981

Авторы: Дубенчак, Кореньков, Ксенофонтов, Левченков, Петин, Прядилов

МПК: B05D 1/06

Метки: внутреннюю, егоосуществления, нанесенияпокрытий, поверхностьтруб, электростатического

...показано устройство, реализующее описываемое изобретение.Устройство содержит ионизатор 1 с электродами 2 и 3, расположеиными соответственно в пазах 4 и 5. Причем электрод 2 выполнен в виде гребенки с игольчатыми окоичанияии, а электрод 3 - в,виде металлической струны, Напряжение на электроды 2, 3 подается от источиика б высокого напряжения. Нагрев покрььваемой трубы 7, установленной над ионизатором 1, осуществляется сварочным трансфориатором 8. Ионизатор выполнен с,каналами 9 для подачи,импульса сжатого воздуха в полость ионизатора через пгтуцер 10. Подача, порошка производится импульсом сжатого воздуха от .источника 11 сжатого воздуха из,загрузочной камеры 12.Устройство работает следующим образом.Трубу 7, на внутренюю поверхность...

Номер патента: 751444

Опубликовано: 30.07.1980

Авторы: Дубенчак, Ксенофонтов, Левченков, Прядилов

МПК: B05B 5/08

Метки: нанесения, покрытий, поле, электростатическом

...изделия 7. На питдтелях 6 крепятся подвижпыс насадки 8, которые снабжены папслямп 9 с коронирующими электродами 10. Насадки 8 крепятся к питателям 6 с помощью фиксаторов 11 и имеют возможность перемещаться вдоль продольной оси питателя 6, что позволяет устанавливать электроды 10 на требуемой высоте, в зависимости от профиля и габаритов напыляемого изделия, Камера напыления 5 снабжена приемным бункером 12 с отверстиями для возврата неиспользованного порошка в бункер 1.Для перемещения изделия 7 в процессе напыления предусмотрен транспортер 13.Устройство работает следующим образом,В бункер 1 загружают порошок, включают вибратор 3, а на коронирующие электроды 10 подают высокое напряжение (40 - 50 кВ), Вибратор 3 приводит в действие...

Номер патента: 735322

Опубликовано: 25.05.1980

Авторы: Дубенчак, Ксенофонтов, Левченков, Прядилов

МПК: B05C 19/02

Метки: нанесения, покрытий, трубы

...пористуюперегородку, которая размещена в загрузочной камере с зазором относительно ее стенок и с возможностью опускания в воздушную камеру, в процессенанесения покрытий, согласно изобретению пористая перегородка снабженаспиралеобразным хвостовиком,На чертеже схематично изображеноустройство, общий вид.Оно содержит воздушную камеру 1,загрузочную камеру 2, пористую перегородку 3. Камеры 1 и 2 установленыс зазором для размещения в нем трубы 4. Пористая перегородка удерживается фиксатором 5, труба 4 установлена в термостойких прокладках б, Перегородка 3 снабжена спиралеобразнымхвостовиком 7.Устройство работает следующим1щтанавливается пористая перегородка 3,В камеру 2 засыпают полимерный порошок. Трубу 4 нагревают до температуры на 40-50 С...

Номер патента: 667251

Опубликовано: 15.06.1979

Авторы: Дубенчак, Ксенофонтов, Левченков, Прядилов

МПК: B05B 5/08

Метки: внутреннюю, нанесения, поверхность, покрытий, труб

...на внутреннюю поверхность труб, содержащем ионизатор в виде полого цилиндра с электродами, подклю 1 ченными к генератору высокого напряжения,ионизатор выполнен с пазами на внутреннейповерхности, в которых установлены электроды, выполненные в виде струны и гребенкис игольчатыми окончаниями, подключенных20соответственно к отрицательному и положительному полюсам генератора высокого напряжения.На чертеже показанройство,51 Фориуга изобретения 6672Оно состоит из ионизатора 1 ввйде полого цилиндра из диэлектрического материала, в котором расположены электроды 2 и3. Электрод 2 выполнен в виде гребенки сигольчатыми окончаниями, расположенны== ми в пазах 4 и подключенными к положительномуполюсу генератора 5, Электрод 3выполнен в виде...

Номер патента: 654421

Опубликовано: 30.03.1979

Авторы: Дубенчак, Ксенофонтов, Мерзлый, Прядилов

МПК: B28B 19/00

Метки: арматуру, железобетонных, нанесения, покрытия

...на фиг. 1.Устройство содержит последовательно расположенные камеры 1 - 4 предварительного нагрева, электростатического напыления полимера, электростатического напыления минерального компонента и оплавления и полимеризации, соответственно.Пример. Арматурные стержни диаметром 10 мм нагревают в камере 1 (печь типа СНОЛ) до 190 - 200 С, затем помещают в камеру 2 и заземляют. Эпоксидный полимерный порошок ПЭП, находящийся в камере 2, заряжают от высо" юльтной установки Афпри рабочем напряженииб 54421 Контроль прочности связи к бетону арматуры, покрытой по предлагаемому способу, проводился путем выдергивания арматурных стержней через 28 суток после бетонирования, Бетонирование производилось через 24 ч после нанесения покрытия в...
