Способ изготовления микропровода

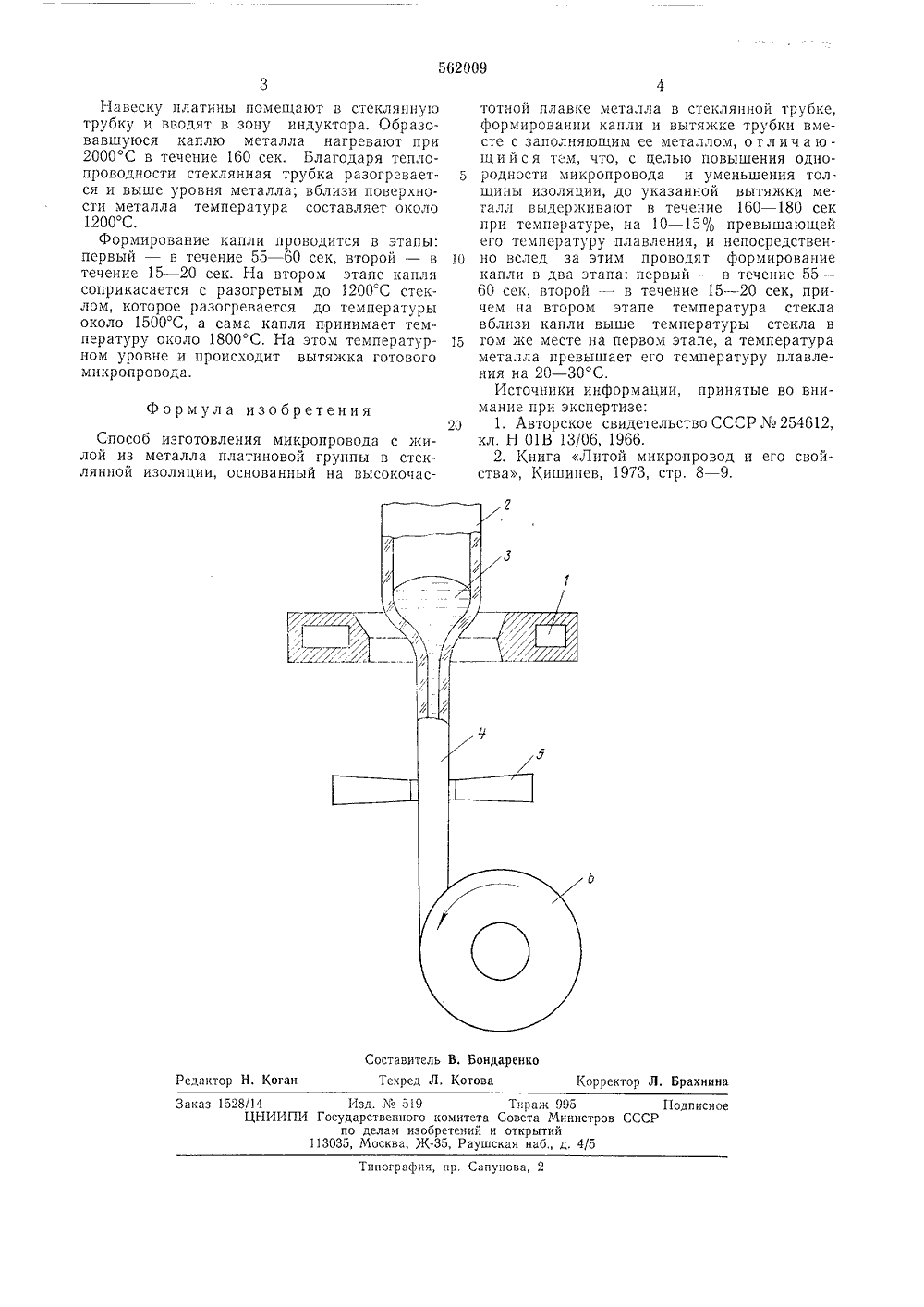

союз Советских Социалистических Республик.74 (2 присоединением заяв иГосударственный комитет Совета Министров СССР по делам изобретений и открытий(53) 21.315 (088.8) публиковано 15,06,77. летень12.07.77 ата опубликования описа 72) Авторы изобретения в, М. М. Подгорнов, О. А, Беляев, А В, А. Ледэ и С. В, Спирин, Е. Васи яза 1) Заявите ИЯ МИКРОПРОВОД 4) СПОСОБ ИЗГО 1"О ализации индуктор, расплав - криображена схема реособа. Здесь: 1 -трубка, 3 - капля4 - микропровод,- приемное устройство чертеже ага емого стеклянна го металл изатор, 6 пред 2 -ленн стал(61) Дополнительное к авт. Изобретение относится к области электротехники, в частности к способам изготовления микропровода с жилой из металла платиновой группы в стеклянной изоляции.Известны способы изготовления микропровода с жилой из металла платиновой группы в стеклянной изоляции, основанные на высокочастотной плавке металла в стеклянной трубке и вытяжке трубки вместе с заполняющим ее металлом 1. По этому способу 10 стеклянную трубку размягчают в кольцевой печи до поступления в зону плавки металла, что усложняет процесс получения литого микропровода, Сложная зависимость между технологическими факторами и явлениями, 15 протекающими в капле, неопределенность начальных условий формирования капли из металлов не позволяют подобрать стандартный режим размягчения стеклянной трубки в кольцевой печи до ее поступления в зону плавки металла.Известны также способы изготовления микропровода с жилой из металла платиновой группы в стеклянной изоляции, основанные на высокочастотной плавке металла в стеклянной трубке, формировании капли и вытяжке трубки вместе с заполняющим ее металлом 21. Однако и это не обеспечивает достаточно высокого качества микропроводов из металлов платиновой группы, так как формирование капли проходит в неопределенных условиях, энергетические характеристики и параметры системы пндуктор - капля изменяются в процессе литья мпкропровода; геометрические размеры и соответственно свойства микропровода неоднородны по его длине, что приводит к увеличению средней толщины изоляции.Целью изобретения является повышение однородности микропровода с жилой из металла платиновой группы в стеклянной изоляции и уменьшение толщины этой изоляции.Указанная цель достигается благодаря тому, что до вытяжки металл выдерживают в течение 160 в 1 сек при температуре, на 10 - 157 о превышающей его температуру плавления, и непосредственно вслед за этим проводят формирование капли в два этапа; первый - в течение 55 - 60 сек, второй - в течение 15 - 20 сек, причем на втором этапе температуры стекла вблизи капли выше температуры стекла в том же месте на первом этапе, а температура металла превышает его температуру плавления на 20 - 30 С.562009 Формула изобретения Составитель В. Бондаренко дактор Н. Коган Техред Л, Котова Корректор Л. БрахниИзд. ЛЪ 519И Государственного комит по делам изобретен 113035, Москва, Ж, Р аказ 1528/14ЦНИ Тираж 995ета Совета Министровй и открытийушская наб., д. 4/5 Подписи оСР ппография, пр. Сапунова,3Навеску платины помещают в стеклянную трубку и вводят в зону индуктора. Образовавшуюся каплю металла нагревают при 2000 С в течение 160 сек. Благодаря теплопроводпости стеклянная трубка разогревается и выше уровня металла; вблизи поверхности металла температура составляет около 1200 С,Формирование капли проводится в этапы: первый - в течение 55 - 60 сек, второй - в течение 15 - 20 сек. На втором этапе капля соприкасается с разогретым до 1200 С стеклом, которое разогревается до температуры около 1500 С, а сама капля принимает температуру около 1800 С, На этом температурном уровне и происходит вытяжка готового микропровода. Способ изготовления микропровода с жилой из металла платиновой группы в стеклянной изоляции, основанный на высокочастотной плавке металла в стеклянной трубке,формировании капли и вытяжке трубки вместе с заполняющим ее металлом, отличающий ся тем, что, с целью повышения одно 5 родности микропровода и уменьшения толщины изоляции, до указанной вытяжки металл выдерживают в течение 160 - 180 секпри температуре, на 10 - 15 превышающейего температуру плавления, и непосредствен 10 но вслед за этим проводят формированиекапли в два этапа: первый - в течение 55 -60 сек, второй - в течение 15 - 20 сек, причем на втором этапе температура стеклавблизи капли выше температуры стекла в15 том же месте на первом этапе, а температураметалла превышает его температуру плавления на 20 - 30 С,Источники информации, принятые во внимание при экспертизе:20 1, Авторское свидетельство СССР Мо 254612,кл. Н 01 В 13/06, 1966.2. Книга Литой микропровод и его свойства, Кишинев, 1973, стр, 8 - 9.
