Регулятор уровня

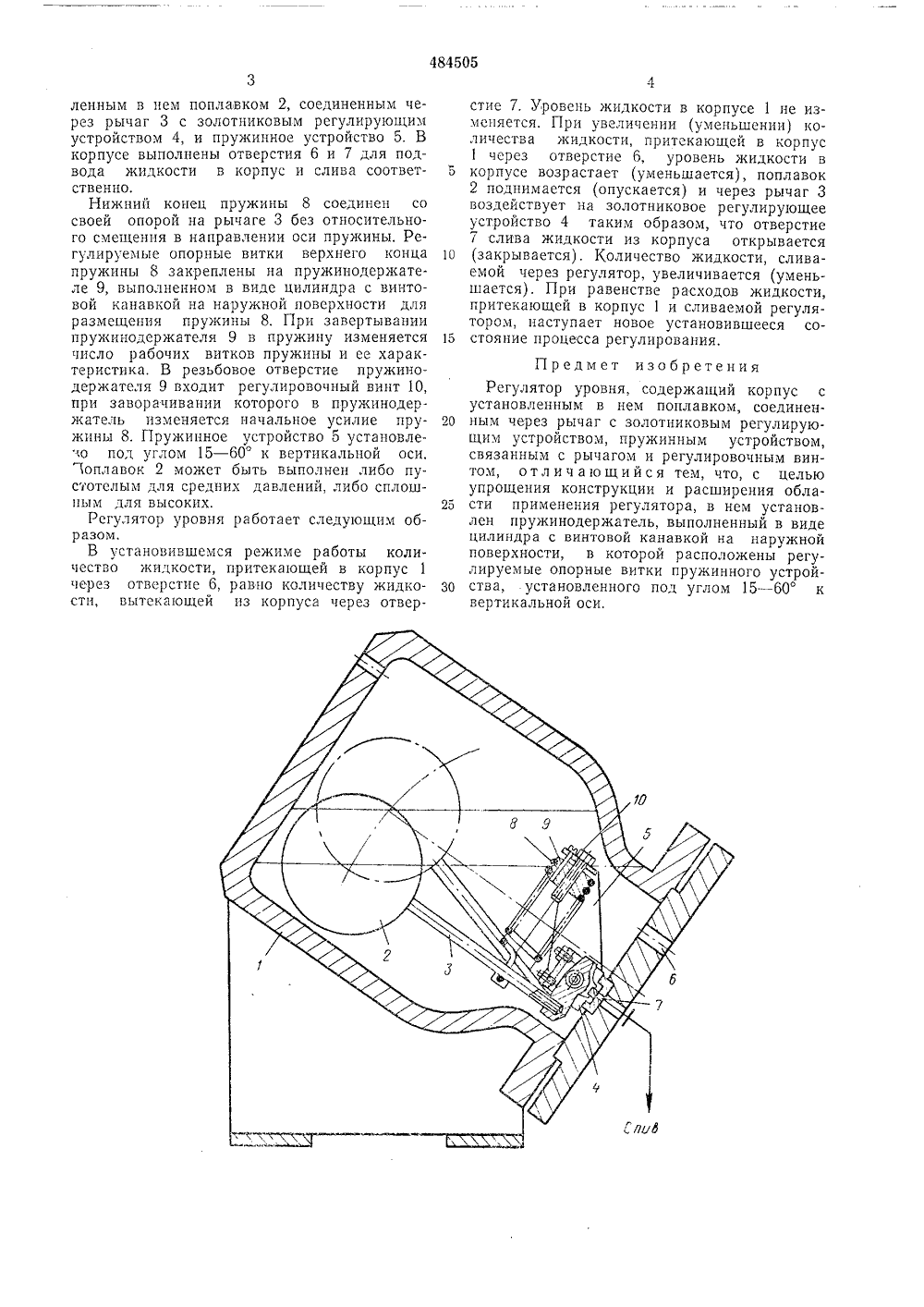

пц 4845 О ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Санз Советских Сс.:,иалистических Разеблик) Заявлено 04.11.72 (21) 1842995/18-2 050 9/О 51) М с присоединением заяв Государственный комит 23) ПриоритетОпубликовано 15.09,75. Бюллетен Совета Министров СССпо делам изобретенийн открытий 21.646 088.8) 53) Дата я 27.11.7 ликования описа 72) Авторы изобретеци(54) РЕГУЛЯТОР УРОВНЯ поплавка с тора требуувеличивать емная сила вплоть до разрез регулятопус 1 с установИзобретение относится к области регулирования, в частности к регулированию уровняв аппаратах, где изменяются в широких пределах как рабочее давление, так и расходжидкости, например в системах отвода конденсата, теплообменных аппаратах, системахгидравлического управления турбомашин ит. п.Известны регуляторы уровня, содержащиекорпус с установленным в цем поплавком,соединенным через рычаг с золотниковым регулирующим устройством, пружинным устройством, связанным с рычагом и регулировочным винтом. Перестановка запорного органа регулирующего устройства производитсяпосредством подъемной силы поплавка. Дляработы регулятора поплавок должен обладать плавучестью на полном диапазоне изменения регулируемого уровня. Оптимальная подъемная сила, действующая на поплавок, возникает при его погружении в жидкость наполовину.При одном и том же диаметреростом рабочего давления регуляется по условиям прочноститолщину его стенки и вес. Подьпоплавка от этого уменьшаетсяисчезновения,Регулятор неработоспособен при высокихрабочих давлениях. Предложенный регулятор отличается отизвестных тем, что для уравновешивания момента, создаваемого частью собственного весапоплавка относительно осц вращения рычага5 применено пружинное устройство с пружинодержателем, выполненным в виде цилиндра свинтовой канавкой на наружной поверхности,в которой расположены регулируемые опорные витки пружинного устройства. ОстающаяО ся неуравновешенная часть веса поплавка устанавливается такой, чтобы обеспечить егопогружение в жидкость наполовину на полном диапазоне изменения регулируемогоуровня и любом значении рабочего давления.15 11 ри отклонении поплавка от положения равновесия изменяются относительно оси вращения рычага: плечо приложения силы собственного веса поплавка и ее момент, длякомпенсации которого моментом от усилия20 пружины оба момента должны изменятьсямонотонно на полном диапазоне изменениярегулируемого уровня, что обеспечивается установкой пружинного устройства (либо осирычага) под углом 15 - 60 к вертикальной2 оси. Такая конструкция обеспечивает работоспособность регулятора при высоких давлениях рабочей среды, расширяет область егоприменения,На чертеже представленЗп ра уровня, содержащсго корленным в нем поплавком 2, соединенным через рычаг 3 с золотниковым регулирующим устройством 4, и пружинное устройство 5. В корпусе выполнены отверстия 6 и 7 для подвода жидкости в корпус и слива соответственно,Нижний конец пружины 8 соединен со своей опорой на рычаге 3 без относительного смещения в направлении оси пружины. Регулируемые опорные витки верхнего конца пружины 8 закреплены на пружинодержателе 9, выполненном в виде цилиндра с винтовой канавкой на наружной поверхности для размещения пружины 8. При завертывании пружинодержателя 9 в пружину изменяется число рабочих витков пружины и ее характеристика. В резьбовое отверстие пружинодержателя 9 входит регулировочный винт 10, при заворачивании которого в пружинодержатель изменяется начальное усилие пружины 8. Пружинное устройство о установле,о под углом 15 - 60 к вертикальной оси.(оплавок 2 может быть выполнен либо пустотелым для средних давлений, либо сплошным для высоких.Регулятор уровня работает следующим образом,В установившемся режиме работы количество жидкости, притекающей в корпус 1 через отверстие 6, равно количеству жидкости, вытекающей пз корпуса через отверстие 7. Уровень жидкости в корпусе 1 не изменяется. При увеличении (уменьшении) количества жидкости, притекающей в корпус 1 через отверстие 6, уровень жидкости в 5 корпусе возрастает (уменьшается), поплавок2 поднимается (опускается) и через рычаг 3 воздействует на золотниковое регулирующее устройство 4 таким образом, что отверстие 7 слива жидкости из корпуса открывается 10 (закрывается) . Количество жидкости, сливаемой через регулятор, увеличивается (уменьшается). При равенстве расходов жидкости, притекающей в корпус 1 и сливаемой регулятором, наступает новое установившееся со стояние процесса регулирования.Предмет изобретенияРегулятор уровня, содержащий корпус сустановленным в нем поплавком, соединен 20 ным через рычаг с золотниковым регулирующим устройством, пружинным устройством,связанным с рычагом и регулировочным винтом, отличающийся тем, что, с цельюупрощения конструкции и расширения обла 25 сти применения регулятора, в нем установлен пружинодержатель, выполненный в видецилиндра с винтовой канавкой на наружнойповерхности, в которой расположены регулируемые опорные витки пружинного устройз 0 ства, установленного под углом 15 - 60 квертикальной оси,
