Интерполятор для числовых систем програмного управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

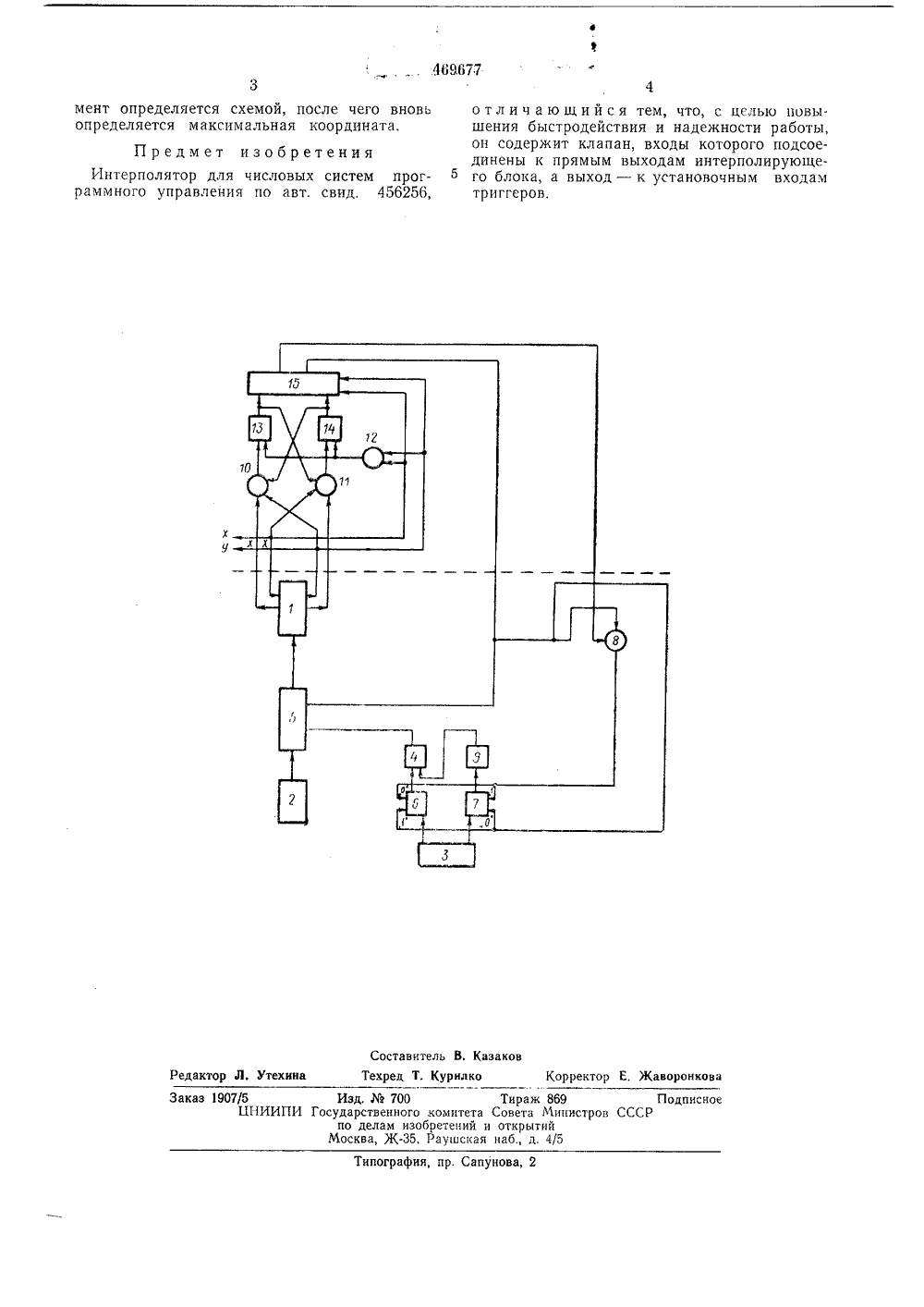

публиковано 05.05.75. Боллет ата опубликования описаниязобретеннйытнй па делам 5.08.7 72) Авторы изобретен А, С. Г 1)ицай, Г, Я. Кузьмин и Э. Л, Тихомиров Ленинградский электромеханический завод7) Заявитель 54) ИНТЕРПОЛЯТОР ДЛЯ ЧИСЛОВЫХ СИСТ ПРОГРАММНОГО УП РАВЛ ЕНИЯ сстен рам- поли- снововых мму- ками ходы одам устаИзобретение относится к области автоматического управления и предназначено для использования в системах числового программного управлсция металлорсжущими станками,По основному авт. свид. 456256 извинтерполятор для числовых систем прогмного управления, содержащий интеррующий блок, ко входу которого через оной клапан подключены генератор тактимпульсов и схема задания скорости, котатор, два триггера и клапаны, Недостатэтого интерполятора являются малое быстродействие и низкая надежность его работы.Отличие описываемого интерполятора состоит в том, что он содержит клапан, вкоторого подсоединены к прямым выхинтерполирующего блока, а выход - кновочным входам триггеров.Это позволяет повысить быстродействиенадежность работы интерполятора. На чертеже показана функциональная схема описываемого интерполятора.Он содержит интерполирующий блок 1, генератор тактовых импульсов 2, генератор управления контурной скоростью 3, блок задания скорости 4, основной клапан 5, клапаны 6 - 8, схему деления частоты 9, клапаны 10 - 12, триггеры 13 и 14 и коммутатор 15. Устройство работает следующим образом.Перед началом работ триггеры 13 и 4 уста на вливаются в единичное (нулевое) положение. Условимся прц таком состоянии уп 1 ивляющих триггсров считать максимальнойодну из координат. Если импульсы от интерполирующего блока следуют по двум координатам одновременно, триггеры 13 и 14 своего состояния не меняют, а коммутатор 15 свободно пропускает на клапан 8 импульсы, которые через клапан 7 вызывают уменьшение выходной частоты блока задания скорости, а импульс по максимальной координате закрывает клапан 5. Если импульсы по какой либо координате отсутствуют, соответствующий триггер 13 или 14 изменяет свое состояние ца противоположное и запрещает в дальнейшем изменение состояния другого триггера. Таким образом, определяется максималь ная координата, и с помощью коммутатора15 схема работает так, как описано в прототипе. При появлении импульсов по обеим координатам триггеры 13 и 14 через клапан 12 возвращаются в исходное состояние, и 25 работа схемы повторяется.Одновременныц приход импульсов по обеим координатам возможен в случае равенства одноименных разрядов промежуточных запоминающих устройств, в частности в момент 30 смены максимальности координат. Этот момент определяется схемой, после чего вновьопределяется максимальная координата.Предмет изобретенияИнтерполятор для числовых систем программного управления по авт, свид, 45625 б,о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия и надежности работы, он содержит клапан, входы которого подсоединены к прямым выходам интерполирующего блока, а выход - к установочным входам триггеров,Подписноеов СССР Заказ 1907/5 ЦНИИП а ипография, пр. Сапунова, 2 Изд.700 И Государственного комитет по делам изобретений Москва, Ж, РаушсаТираж 869 Совета Минии открьпий я наб., д. 4/5
СмотретьЗаявка
1854581, 30.11.1972
ЛЕНИНГРАДСКИЙ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАВОД
ГРИЦАЙ АНАТОЛИЙ СЕМЕНОВИЧ, КУЗЬМИН ГЕННАДИЙ ЯКОВЛЕВИЧ, ТИХОМИРОВ ЭДУАРД ЛЬВОВИЧ
МПК / Метки
МПК: G05B 19/18, G05B 19/4103
Метки: интерполятор, програмного, систем, числовых
Опубликовано: 05.05.1975
