Рельсовое стыковое скрепление
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 4451
Автор: Голяев
Текст

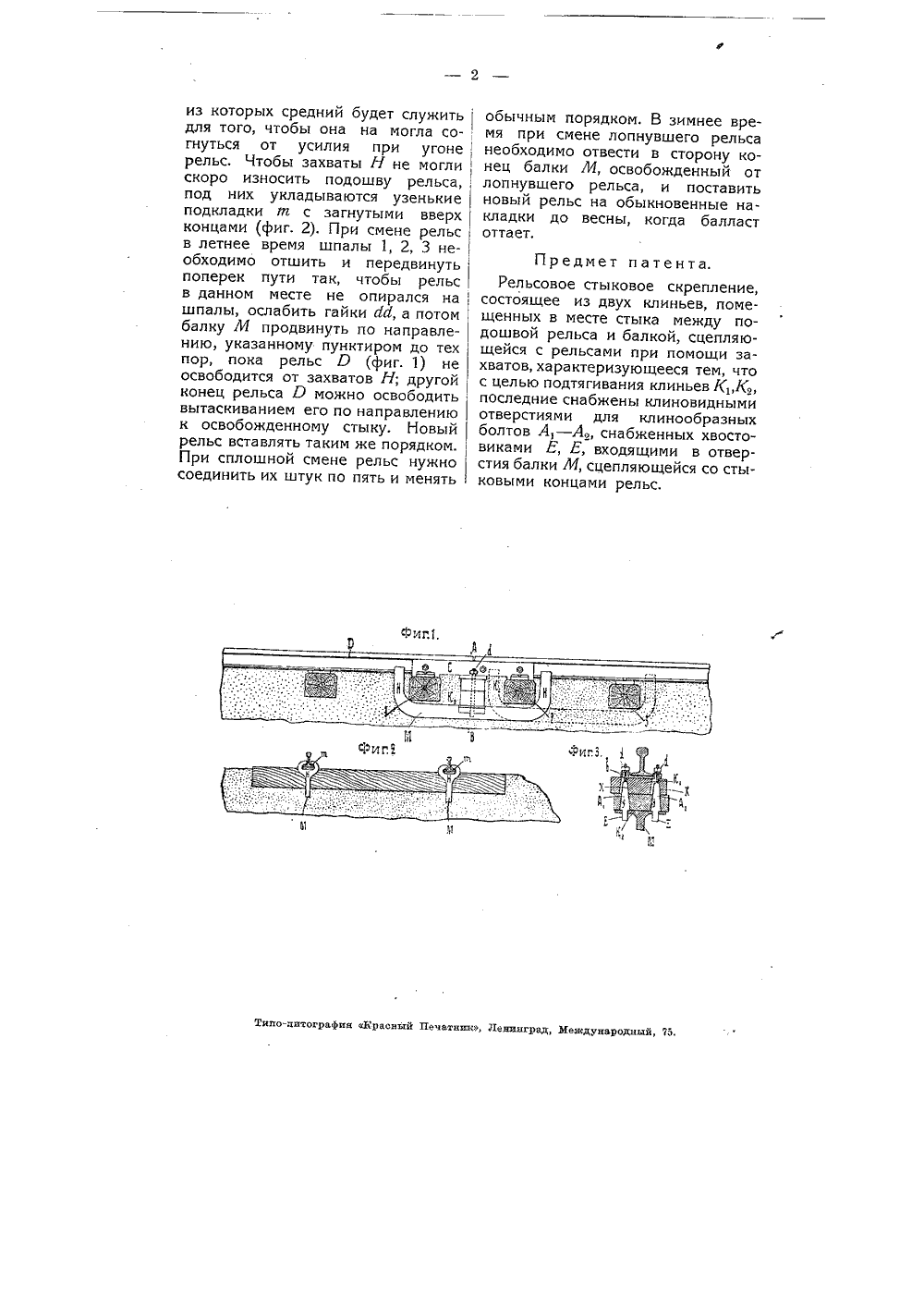

Класс 19 у; Е)4451 ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ рельсового стыкового скрепления. К патенту И. П. Голяева, заявленному 2 апреля 1926 годаО выдаче патента опубликовано 81 января 1928 года. Действие патента распространяется на 1 б лет от 1 января 1028 года.Предлагаемое изобретение касается рельсовых стыковых скре-плен ий, в которых применяются балка, с цепляющаяся захватами, с подошвой рельса, и два клина,помещающиеся между балкой иподошвой рельса в месте стыка.Предлагаемое скрепление пред-назначается для уничтожения полу-, чающихся на стыках при проходе поезда толчков, сбивающих головки рельс и тем уменьшающих срок, службы рельса.На чертеже фиг. 1 изображаетвид стыкового скрепления сбоку,фиг.2 - тоже видспереди и фиг. 3 - , вертикальный разрез по линии АВ, на фиг. 1.Балка М проходит под двумя, стыковыми шпалами, огибает их и зацепляется за подошву рельса за-хватами, которыми оканчиваются концы балки Я (фиг. 1 и 2). Подстыком балка Я имеет сверху уширение для того, чтобы подвинчи- , ванием клинообразных болтов А,Ая(фиг, 3), которые будут упираться, боками своих нижних концов в стороны гнезд, устроенных в ушире-,нии балки Лч, можно было сдвигать клинья КК., в встречном направлении и тем подпирать стык, Клинообразные болты А А., снизу снабжены хвостовиками Е, Е, которые входят в соответствующие отверстия балки Л 4, Под подошву рельса укладывается подкладка д с ребордами для предотвращения сдвигания рельса в сторону; в ребордах проделаны отверстия для пропуска болтов А,А. закрепляемых гайками И. Верхний клин К, от давления поезда будет стремиться сдвинуться влево, чему будут препятствовать клинообразные болты А,Ая своими правыми сторонами в местах ЛХ. Клин К в свою очередь, будет давить на клинообразные болт 1 я А,А чему будет сопротивляться клин К., в местах Л.На стык необходимо класть обыкновенную накладку С с крючьями, которыми она будет зацепляться за подкладку и противостоять угону рельс, а также служить для ударов по ней во время разгонки. Накладку возможно ставить с одной стороны и притом на три болта,по-дитографии еЕрасвый Печатнив, Ленинград, Международный, И. из которых средний будет служитьдля того, чтобы она на могла со-, гнуться от усилия и ри угонерельс. Чтобы захваты Н не моглискоро износить подошву рельса,под них укладываются узенькие подкладки т с загнутыми вверх концами (фиг. 2). При смене рельс в летнее время шпалы 1, 2, 3 необходимо отшить и передвинуть поперек пути так, чтобы рельс в данном месте не опирался нашпалы, ослабить гайки Ю, а потом балку Л продвинуть по направлению, указанному пунктиром до тех пор, пока рельс .0 (фиг. 1) не освободится от захватов Н; другой конец рельса О можно освободить вытаскиванием его по направлению к освобожденному стыку. Новый рельс вставлять таким же порядком. При сплошной смене рельс нужно соединить их штук по пять и менять обычным порядком, В зимнее время при смене лопнувшего рельса необходимо отвести в сторону конец балки Л, освобожденный от лопнувшего рельса, и поставить новый рельс на обыкновенные накладки до весны, когда балласт оттает. Предмет патента,Рельсовое стыковое скрепление, состоящее из двух клиньев, помещенных в месте стыка между подошвой рельса и балкой, сцепляю- щейся с рельсами при помощи захватов, характеризующееся тем, что с целью подтягивания клиньев КК последние снабжены клиновидными отверстиями для клинообразных болтов А, - Ао, снабженных хвостовиками Е, Е, входящими в отверстия балки М, сцепляющейся со стыковыми концами рельс.
