Электрический привод электроподвижного составап r. №5″131 1д йчу. f-j
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

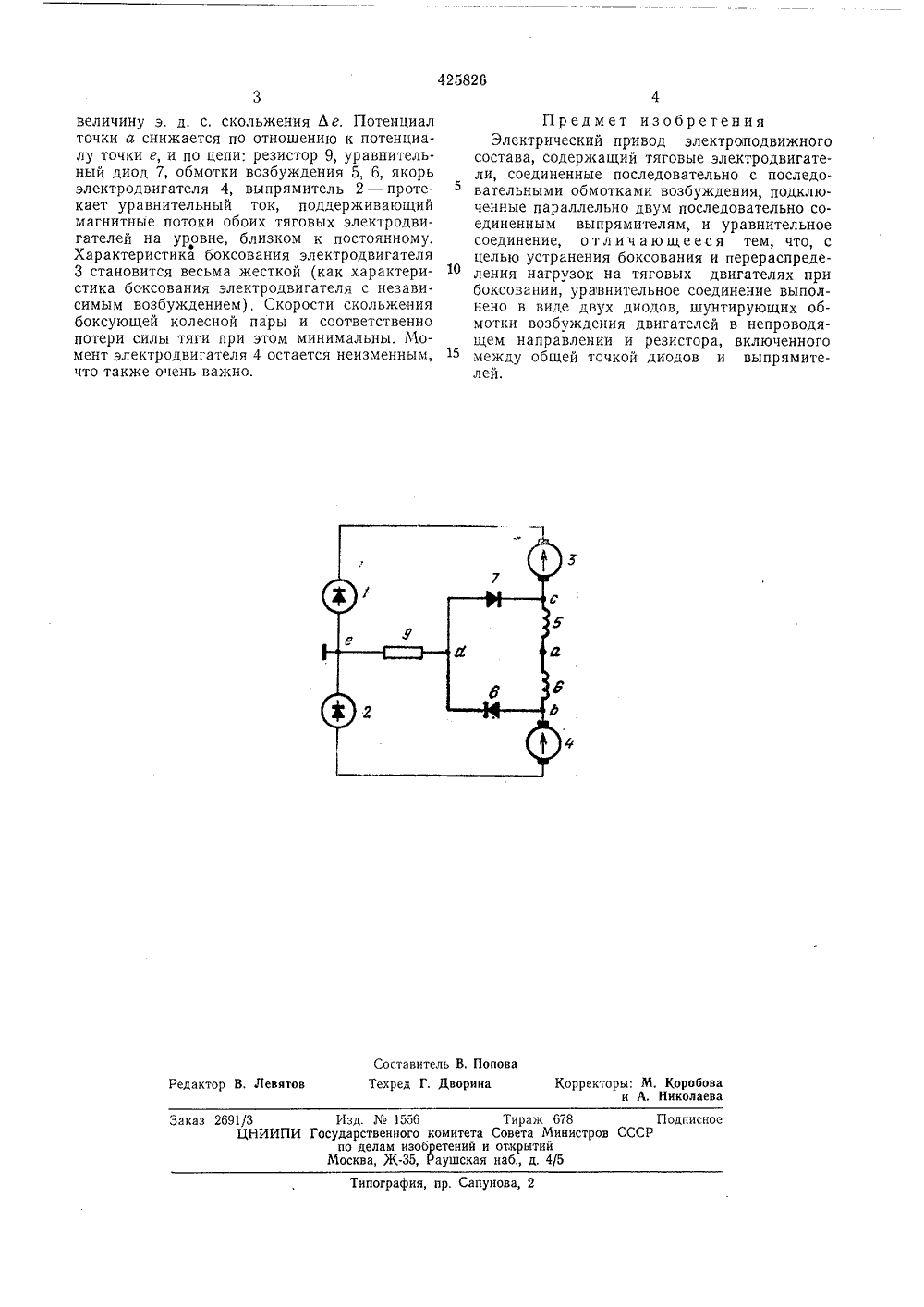

н 11 425826 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советскихосударственныи комитетСовета Министров СССРпо делам изобретенийи открытий(54) ЭЛЕКТРИЧЕСКИЙ ПРИВОДЭЛЕКТРОПОДВИЖНОГО СОСТАВ Предла чертеже. Тяговы трансфор две неза щих ка Выпрями чем дос выходе вИзобретение относится к тяговым электро- приводам и может быть использовано в тепловозах, выпрямительных электровозах и других транспортных средствах, использующих электрическую трансмиссию.Известны электрические приводы электро- подвижного состава, содержащие тяговые двигатели, соединенные последовательно с последовательными обмотками возбуждения, подключенные параллельно двум последовательно соединенным выпрямителям, и уравнительное соединение,Изобретение позволяет устранить боксование и обеспечить равномерное распределение нагрузок на тяговых двигателях, Это достигается тем, что уравнительное соединение выполнено в виде двух диодов, шунтирующих обмотки возбуждения двигателей в непроводящем направлении, и резистора, включенного между общей точкой диодов и выпрямителей. гаемое устройство изображено на й генератор тепловоза (или тяговый матор электровоза) должен иметь висимые системы обмоток, работаю- ждая на свой выпрямитель 1 и 2, тели соединены последовательно, тигается увеличение напряжения на ыпрямительной установки в два раза. Якори тяговых электродвигателей 3 и 4 и их обмотки возбуждения 5 и 6 подключаются к объединенной выпрямительной установке.Уравнительные диоды 7, 8 соединяются последовательно и включаются параллельно обмоткам возбуждения в точки 6, с в непроводящем направлении. Средняя точка уравнительных диодов 7, 8 через резистор 9 соединяется со средней точкой е выпрямительной 0 установки,Напряжения выпрямительных мостов выпрямительной установки поддерживаются равными15 В установившемся режиме работы при равенстве скоростей и моментов тяговых электродвигателей потенциалы точек а, Ь, с одинаковы, потенциал точки с/ выше потенциала точки с, а потенциал точки Ь выше потенциала 20 точки д (разность потенциалов равна падению напряжения между соответствующими точками в обмотках возбуждения тяговых электродвигателей). При таком распределении потенциалов уравнительные диоды закрыты, 25 резистор 9 током не обтекается.Боксование одного из тяговых электродвигателей, например электродвигателя 3, вызывает перераспределение напряжений на якорях электродвигателей 3 и 4, Напряжение на 30 якоре электродвигателя 3 увличивается наРедактор В, Левитов Заказ 2691/3 Изд.1556 Тираж 678 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.35, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 величину э, д. с, скольжения Ле. Потенциал точки а снижается по отношению к потенциалу точки е, и по цепи: резистор 9, уравнительный диод 7, обмотки возбуждения 5, 6, якорь электродвигателя 4, выпрямитель 2 - протекает уравнительный ток, поддерживающий магнитные потоки обоих тяговых электродвигателей на уровне, близком к постоянному. Характеристика боксования электродвигателя 3 становится весьма жесткой (как характеристика боксования электродвигателя с независимым возбуждением), Скорости скольжения боксующей колесной пары и соответственно потери силы тяги при этом минимальны. Момент электродвигателя 4 остается неизменным, что также очень важно. Предмет изобретенияЭлектрический привод электроподвижного состава, содержащий тяговые электродвигатели, соединенные последовательно с последовательными обмотками возбуждения, подключенные параллельно двум последовательно соединенным выпрямителям, и уравнительное соединение, отличающееся тем, что, с целью устранения боксования и перераспределения нагрузок на тяговых двигателях при боксовании, уравнительное соединение выполнено в виде двух диодов, шунтирующих обмотки возбуждения двигателей в непроводящем направлении и резистора, включенного между общей точкой диодов и выпрямителей.
