Номер патента: 413067
Текст

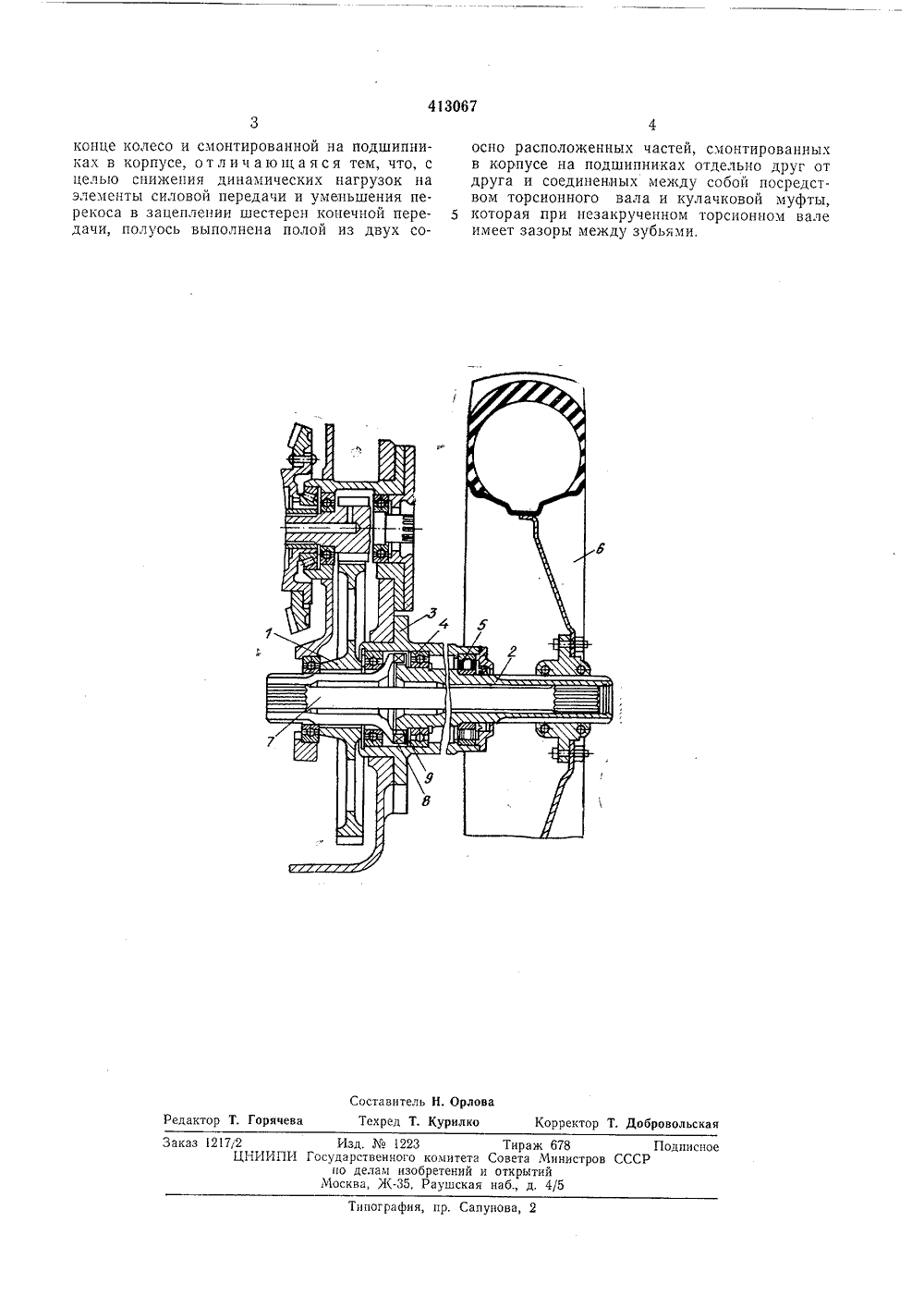

О П И с"-А Н И- Е ИЗОБРЕТЕНИЯ 413067 Сеез Советских Соцвталистмцеооа РестгубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 28,Ч.1969 ( 132559827-11)с присоединением заявкиПриоритетОпубликовано 30,1.1974, Бюллетень4Дата опубликования описания 31 Т.1974 М. Кл, В 601( 17 32 Государственный комтет Соввта Министров СССР ао двлаы изооретвний и открытийУДК 629.113.0,32 (088.8) Авторыизобретения П. И, Бойков, Г, А. Яловицыи, В. Х. Кошман и И, Н, фельдман Заявитель КОНЕЧНАЯ ПЕРЕДАЧА КОЛЕСНОГО ТРАКТОРА Изобретение относится к трансмиссии трактора.Известна конечная передача колесного трактора, содержащая пару шестерен, ведомая из которых закреплена ца полуоси, несущей ца своем конце колесо, причем полуось выполнена в виде цельного вала и смонтирована иа подшипниках в корпусе.Целью изобретения является снижение динамических нагрузок ца элементы силовой передачи и уменьшение перекоса в зацеплении шестерен конечной передачи,Для этого полуось предлагаемой передачи выполнена полой из двух соосцо расположенцых частей, смонтированных в корпусе иа подшипниках отдельно друг от друга и соединенных между собой посредством торсионного вала и кулачковой муфты, которая при иезакручеином торсионном вале имеет зазоры между зубьями.На чертеже показана описываемая передача, продольный разрез.Конечная передача содержит две шестерни, ведомая 1 из которых закреплена на полуоси 2, Полуось 2 установлена в корпусе 3 на подшипниках 4 и 5, выполнена полой и состоит из двух частей. На одном конце полуоси крепится ведущее колесо 6, а внутри нее вставлен соединительный торсионный вал 7.На внутреннем торце одной части полуоси 2, являющейся ступицей ведомой шестерни 1, выполнены кулачки 8, образующие ограничительную муфту с кулачками 9, выполненными иа примыкающем торце другой части полой 5 полуоси 2, являющейся ступицей ведущегоколеса. Один конец вала 7 закреплен в ступице ведущего колеса, а другой - в ступице шестерни 1 конечной передачи, установленной иа отдельных подшипниках.10 Работает конечная передача следующимобразом.Крутящий момент от ступицы ведомой шестерни 1 передается через торсиоииый вал 7 иа часть полой полуоси 2, несущую колесо 6.15 При кратковременном резком увеличении крутящего момента, например, во время трогаишя трактора с места, наезде иа препятствия изменение сопротивления грунта и т. и. происходит закрутка торсионного вала, 7, что вы зывает смягчение ударных нагрузок па элементы трансмиссии и остов трактора.Кроме того, установка ступицы ведомой шестерни 1 симметрично иа отдельных подшипниках значительно уменьшает перекос в за цеплении шестерен конечной передачи. Предмет изобретенияКонечная передача колесного трактора, содержащая пару шестерен, ведомая из которых ЗО закреплена на полуоси, несущей иа своемРедактор Т. Горячева Корректор Т, Добровольская Заказ 12172 Изд Мо 1223 Тираж 678 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 конце колесо и смонтированной на подшипниках в корпусе, отличающаяся тем, что, с целью снижения динамических нагрузок на элементы силовой передачи и уменьшения перекоса в зацеплении шестерен конечной передачи, полуось выполнена полой из двух соосно расположенных частей, смонтированных в корпусе на подшипниках отдельно друг от друга и соединенных между собой посредством торсионного вала и кулачковой муфты, 5 которая при незакрученном торсионном валеимеет зазоры между зубьями.
СмотретьЗаявка
1325598
МПК / Метки
МПК: B60K 17/32
Метки: 413067
Опубликовано: 30.01.1974
