Расплав для силицирования
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

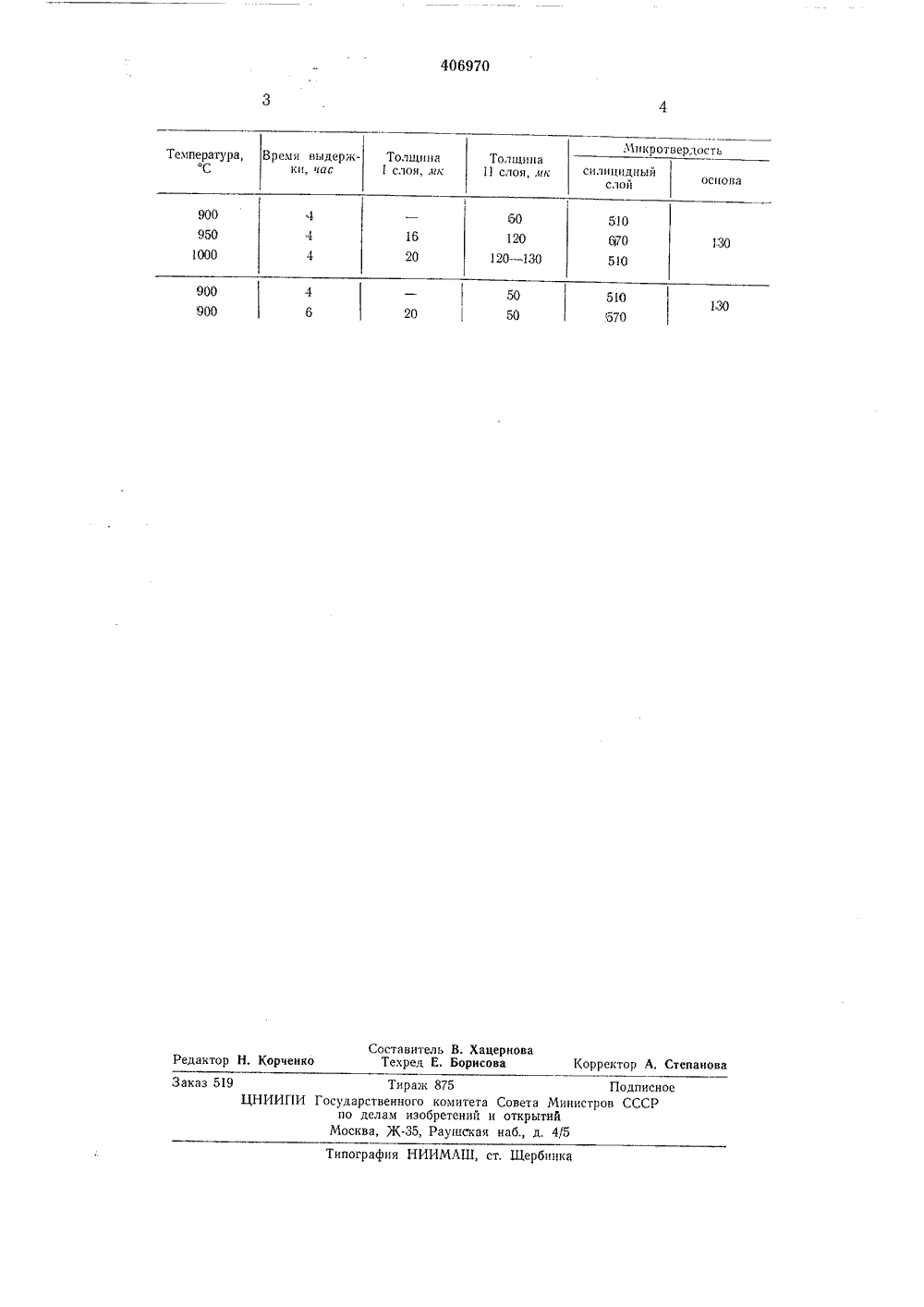

406970 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских СоцмалмстимВскмх РВспу бликЗависимое от авт. свидетельства-М. Кл. С 23 с 9/04 Заявлено 06.Ч 11.1970, ( 1460709/22-1)с присоединением заявки-Приоритет -Опубликовано 21,Х.1973, Бюллетень46Дата опубликования описания Государственный комитет Совета Министров СССР ое делам изобретений и открытийУДК 621.785,539 (088.8) Авторы изобретения И, Н. Озеряная, В. Тхай и М. В. Смирнов Институт электрохимии Уральского филиала АН СССРРАСПЛАВ ДЛЯ СИЛИЦИРОВАНИЯ Изобретение относится к области химико- термической обработки металлов, в частности к разработке расплавов для жидкостного силицирования металлов с целью защиты их от окисления при высоких температурах.Известен расплав для силицирования, содержащий хлориды щелочных и щелочноземельных металлов, а также ферросилиций. Однако в указанном расплаве нельзя силицировать более электроотрицательные по сравнению с кремнием металлы, такие как металлы подгруппы титана (титан, цирконий, гафний, торий).Для силицирования металлов подгруппы титана предлагается расплав, отличающийся тем, что в качестве кремнийсодержащего вещества в него введена окись кремния при следующем соотношении компонентов (в %):Окись кремния 2 - 7 Хлорид щелочноземельного металла ОстальноеВ качестве хлорида применяют хлорид стронция, кальция или бария,Для получения покрытия металлический образец погружают в расплав предварительно обезвоженного хлористого кальция (стронция или бария), содержащий измельченный кварц (окись кремния) в количестве 2 - 7%, и выдерживают при 900 - 1000 С в течение 4 - 6 час в инертной атмосфере. На поверхности металла получают плотный слой (1) из силицида, а под ним слой (11) - твердый раствор кремния в металле.5 Данные по глубине и твердости полученного силицидного покрытия приведены в таблице.Полученное покрытие надежно защищаетметалл от окисления при высокой температу ре, Например, при нагреве образца цирконияс силицидным покрытием при 1000 С в атмосфере воздуха при выдержке 1 час на нем образуется окисный слой толщиной 60 мк, тогда как без покрытия глубина окисления достигает 15 500 мк. Предмет изобретения Расплав для силицирования, содержащий20 хлориды щелочно-земельных металлов и кремнийсодержащее вещество, отличающийся тем,что, с целью силицирования металлов подгруппы титана, в него введена окись кремния приследующем соотношении компонентов (в % ):25 Окись кремния 2 - 7Один из хлоридов металла,выбранный из группы,содержащей кальций,стронций и барий ОстальноеКорректор А. Степанова Редактор Н, Корчеико Заказ 519 Тираж 875 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
1460709
И. Н. Озер В. Тхай, М. В. Смирнов Институт электрохимии Уральского филиала СССР
МПК / Метки
МПК: C23C 10/20
Метки: расплав, силицирования
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-406970-rasplav-dlya-silicirovaniya.html" target="_blank" rel="follow" title="База патентов СССР">Расплав для силицирования</a>
Имитатор толщины металлических слоев для градуировки вихретоковых толщиномеров покрытий
Номер патента: 1727487
Опубликовано: 30.07.1994
Автор: Любашов
МПК: G01N 27/90
Метки: вихретоковых, градуировки, имитатор, металлических, покрытий, слоев, толщиномеров, толщины
ИМИТАТОР ТОЛЩИНЫ МЕТАЛЛИЧЕСКИХ СЛОЕВ ДЛЯ ГРАДУИРОВКИ ВИХРЕТОКОВЫХ ТОЛЩИНОМЕРОВ ПОКРЫТИЙ, содержащий основание в виде прямоугольного параллелепипеда с отверстиями на рабочей поверхности и имитирующие элементы, размещенные в отверстиях заподлицо с рабочей поверхностью, отличающийся тем, что, с целью повышения достоверности при имитации электропроводных многослойных покрытий с верхним слоем, имеющим электропроводность, существенно большую, чем электропроводность нижних слоев, имитирующие элементы выполнены из различных электропроводных материалов с толщиной, большей глубины проникновения электромагнитного поля вихретокового толщиномера в данный материал, электропроводность материала каждого имитирующего элемента выбрана соответствующей...
Прибор для определения толщины слоя гальванических лакокрасочных и других покрытий
Номер патента: 96321
Опубликовано: 01.01.1953
Авторы: Берклайд, Вихман, Гучук
МПК: G01B 7/06
Метки: гальванических, других, лакокрасочных, покрытий, прибор, слоя, толщины
...5 вокруг оси 7 создает усилие, действующее в направлении, обратном силе притяжения электромагнита. Пружина 6 настраивается на соответствующее усилие постоянной величины. Отрыв сердечника электромагнита от поверхности покрытия достигается постепенным уменьшением с помощью потенциометра 3 величины тока, проходящего через обмотку электромагнита, до момента, пока не наступит равенство между силой притяжения электромагнита и отрывным усилием пружины.При переходе через момент равновесия сердечник электромагнита отрывается от контролируемой поверхности 8 и рычаг 6 замыкает контакты 9, включая сигнальную лампочку 10. Величина тока в момент отрыва сердечника от контролируемой поверхности фиксируется показанном приоора 4, Величина этого тока...
Способ изготовления печатных схем путем прессования нанесенного ровным слоем на основание с термоадгезивным покрытием медного порошка нагретой рельефной матрицы, с последующим удалением неиспользованного порошка
Номер патента: 134292
Опубликовано: 01.01.1960
МПК: H05K 3/02
Метки: матрицы, медного, нагретой, нанесенного, неиспользованного, основание, печатных, покрытием, порошка, последующим, прессования, путем, рельефной, ровным, слоем, схем, термоадгезивным, удалением
...основание пз гетинакса, текстолита и т. п. через металлическое сито путем продазливания ракелем насыпается ровный слой порошка, состоящего из 80 - 907 о медного и 10 - 20 во оловянного порошков. Затем к плате прижимается нагретая рельефная матрица с зеркальным изображением рисунка печатного монтажа. Порошок под большим давлением спрессовывается выступаюгцим рисунком матрицы, клей размягчается, порошок вдавливается в него и прочно соединяется с основанием. Неиспользо. ванный порошок отряхивается и вновь идет в производство. Клей на плате подвергается полимеризации, например, в термостате, после чего производится горячее покрытие печатных проводников пр 14 поем. Покрытие припоем приводит к дальнейшему снижению электрического сопротивления...
Расплав для выращивания автоэпитаксиальных слоев кремния
Номер патента: 1496557
Опубликовано: 20.09.2000
МПК: H01L 21/208
Метки: автоэпитаксиальных, выращивания, кремния, расплав, слоев
Расплав для выращивания автоэпитаксиальных слоев кремния, содержащий кремний, олово и добавку металла, отличающийся тем, что, с целью повышения удельного сопротивления слоев, в качестве добавки металла расплав содержит титан при следующем соотношении компонентов, мас.%:Кремний - 0,05 - 10Титан - 0,008 - 4Олово - Остальное
Расплав для нагрева титана и его сплавов
Номер патента: 740859
Опубликовано: 15.06.1980
Авторы: Артюшкина, Бегак, Евстропьев, Крылов, Пронкин
МПК: C22F 1/18
Метки: нагрева, расплав, сплавов, титана
...нагревом в известных расплавах,Предложенный расплав не вызывает ней мере о зрушения материалов кладки и эле бура 95,0-98,90, гидроокись натрия1, 1-5,0.Этот жидкотекучий расплав при 6001200 С .хорошо смачивает поверхность,опри нагреве стальных заготовок не вызы 5вает обезуглероживания металла. На поверхности заготовок остается тонкая пленка,которая обеспечивает надежную защитугорячих заготовок стали различных марокот контакта с атмосферой. Однако при 1использовании этого расплава в качествесреды для нагрева титановых заготовокнаблюдается взаимодействие соляногорасплава с титаном, сопровождающеесяокислением поверхности и образованием 15газонасьпценного слоя,Целью изобретения является устранение коррозии и окисления поверхностиизделий и...
Предыдущий патент: Состав для хромирования
Следующий патент: Состав расплава для низкотемпературного борирования
Случайный патент: Дискретный частотный фильтр
