Способ получения фосфоновокислотной кат и о fi нто во и mem б раи ь

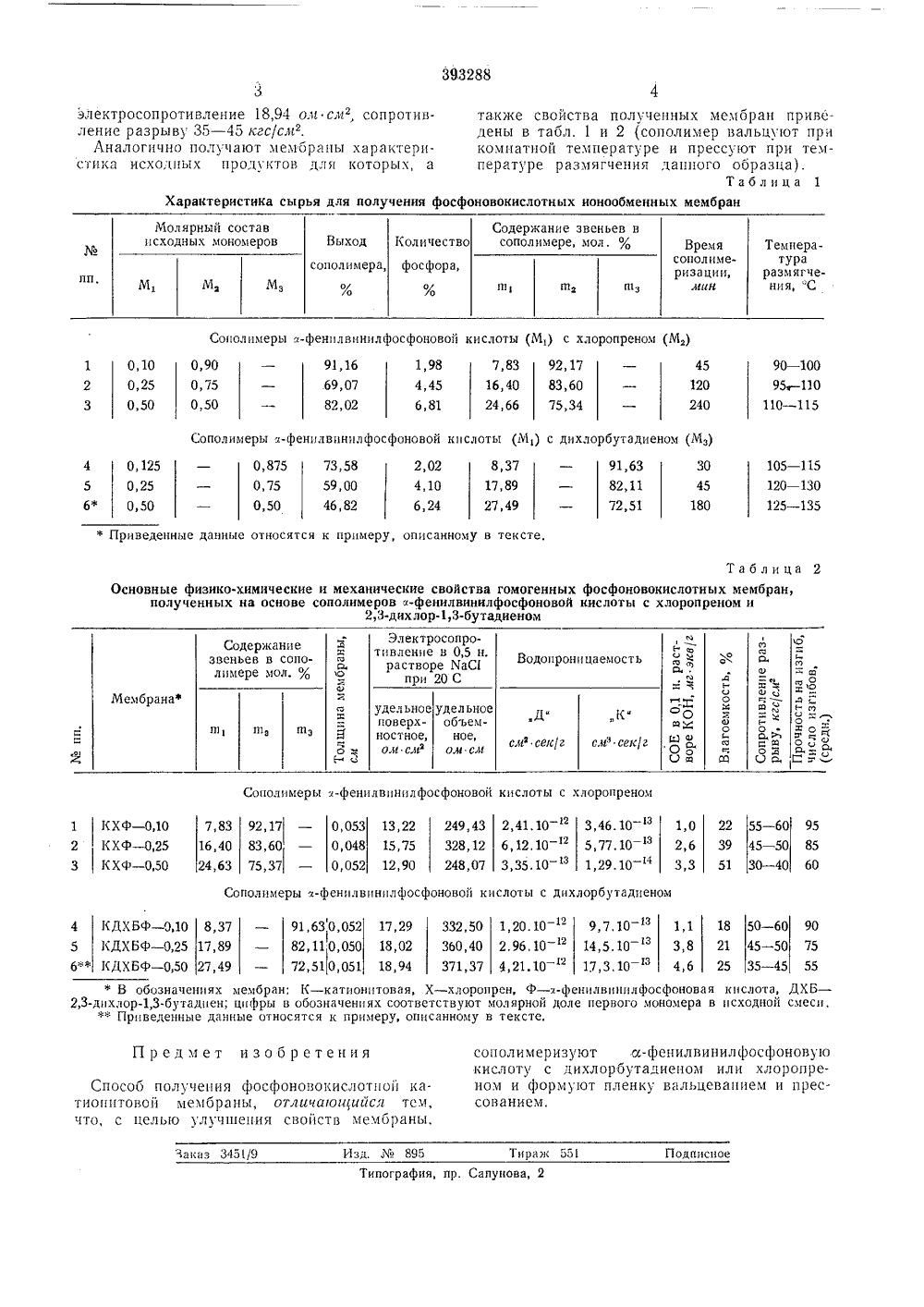

О й И С А Н И Езззв Союз Советских Социалистических РеспубликИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 02,Ч 11.1971 ( 1693411 с 23 М. Кл. С 081 1.3 присоеди: нием заявкиГосударственный комитет Совета Министров СССР по делам иэооретений и открытийАвторысзобретенс А. аявитель ОСОБ ПОЛУЧЕНИЯ фОСФО 1 О 10 КИСЛОТНОИ КАТИОНИТОВОЙ МЕМБРАНЫИзобретение относится к способам получения фосфоцовокислых иопообмеццых мембран,Известен способ получения гомогенньсх иоцообменных мембран, содержаисих фосфоновокислые группы путем привитоц сополимеризации а-фенилвинилфосфоновой кислоты к полиолефиновым пленкам. Недостатком известного способа является то, что процесс получения мембран идет в несколько стадий, причем полученные мембраны обладают недостаточной статической обменной емкостью, тлк как содсрхсат относительно малое количество фосфоновокислых групп (максимальноецое количество фосфора 1,5 - 2%), Кроме того, известным способом невозможно получить клтиоцитовые меморапы с равномерным расположением фосфоновокислых групп,Для устранения указанных недостатков предложен способ получения фосфоновокислых катиопи" оных мембран непосредственно из статических сополимеров а-фенилвцнилфосфоновой кислоты с дихлопбутадиеном и хлорпрецом, полученных при соотношении моцомеров 0,10: 0,90; 0,25: 0,75; 0,50; 0,50.В статических сополсимерах сс-фенилвиссилфосфоновой кислоты с хлорсодержащими диенами фосфоновокислые функциональные группы равномерно распределены, Соответственно, фосфоновокцслотные ионообменные мембраны ца цх основе содср;клт равномерно распределенные ионообменные груспсы, что выгодно отличает их от подобных ме.,- брац ца основе привитых сополимеров.5 Полученные мембраны могут быть примсцены для опреснения солесодержлщцх од в злсстродиллтсзссьсхстацовках, для селсстссвного отделения цоссов уранилл ц других гсродуктов радиоактивного деления от различных 10 катионов, а также при разделении двух- итрехвалсцтцых ионов и смеси.Г 1 р имер. Для получения мембран сополимер сс-фесссслвинилфосфоцовсй кислоты с дпхлорбутадиеном, полученный при сснппоспс цпи мо омеров 0,50: 0,50, тьцлтегсьно промывают дистиллированной водой и ссерс ло .;г, в 1.1+-форму ц снова промывают. Вссупцнцый до постоянного веса цри тсмперлтре 50 60 С в вакуум-сушильном шкафу обрлзец ссз мельчают до ВОзмОжнО мелкого состоя сс 51 ссподвергают вальцевацию прп комнатной сх.,спературе в течение 15 ссисс. Получ ссссую к;с,- чукоподобную пленку прессую; при тслсссер- туре размягчения обрлзцл (125 - 135 С) сюд 25 давлением 40 - 60 кги/слс 2 в течение 45- -60 мисс. После снятия нагрузки и остыапцн мембрану извлекают из формы. Полученля мембрана имеет толщину 0,05 - 0,55 лслс, С 01по 0,1 н. КОН 4,6 мг экв/г прп содсржачпп 30 фосфора 6,24%. Удельное поверхностное393288 также свойства полученных мембран приведены в табл. 1 и 2 (сополимер вальцуют при комнатной температуре и прессуют при температуре размягчения данного образца),Таблица 1 Характеристика сырья для получения фосфоновокислотных ионообменных мембран Молярный состав исходных мономеровСодержание звеньев в сополимере, мол. Выход Количество Температура размягчения, "СВремя сополимеризации,лаан сополимера, фосфора,пп,пн о Соиолимеры а-фенилвинилфосфоновой кислоты (М,) с хлоропреном (Ма) 90 - 100 95 - 110 110 в 1 1,98 4,45 6,81 7,8316,40 24,66 92,17 83,60 75,34 0,90 0,75 0,50 0,10 0,25 0,50 91,16 69,07 82,02 45 120 240 1 2 3 Сополимеры а-фенилвинилфосфоновой кислоты (М,) с дихлорбутадиеном 1 М,) 105 в 1 120 в 1 125 в 1 0,1250,250,50 8,37 17,89 27,49 91,63 82,11 72,51 0,8750,750,50 73,58 59,00 46,82 2,02 4,10 6,24 30 45 180 456 ф Таблица 2 Основные физико-химические и механические свойства гомогенных фосфоновокислотных мембран,полученных на основе сополнмеров а-фенилвиннлфосфоновой кислоты с хлоропреном и 2,3-дихлор,3-бутадиеном92,17 83,60 75,37 0,053 0,048 0,052 1,20.10 2,96,10 1 4,21,10 9,7,1014,5.1017 3 10 - 13 91,63 0,052 82,11 0,050 72,51 0,051 18 21 25 90 75 50 - 60 45 - 50 КДХБФ - 0,10 КДХБФ - 0,25 КДХБФ - 0,50 1,1 3,8 4,6 332,50 360,40 371,37 17,29 18,02 18,94 456"ф 8,37 17,89 27,49 35 - 45 55 а В обозначениях мембран; К - катионитовая, Х - хлоропрен, ф - а-фенилвинилфосфоновая кислота, ДХБ -2,3-дихлор,3-бутадиен; цифры в обозначениях соответствуют молярной доле первого мономера в исходной смеси. ф: Приведенные данные относятся к примеру, описанному в тексте. сополимеризуют сс-фенилвинилфосфоновую кислоту с дихлорбутадиеном или хлоропреном и формуют пленку вальцеванием и прес- сованием,Предмет изобретения Способ получения фосфоновокислотной ка. тионнтоной 1 мембраны, отличаюцийсл тем,что, с целью улучшения свойств мембраны, Тираж 551 Подписное Изд.895 Заказ 3451/9 Типография, пр. Сапунова, 2 электросопротивление 18,94 ол 1 сл, сопротивление разрыву 35 - 45 кгс/см.Аналогично получают мембраны характеристика исходных продуктов для которых, а ф Приведенные данные относятся к примеру, описанному в тексте,Соиолпмеры а-фенплвинилфосфоновой кислоты с хлоропреном Сополпмеры я-фенилвинилфосфоновой кислоты с дихлорбутадиеном 1
