Номер патента: 373569
Автор: Новиков
Текст

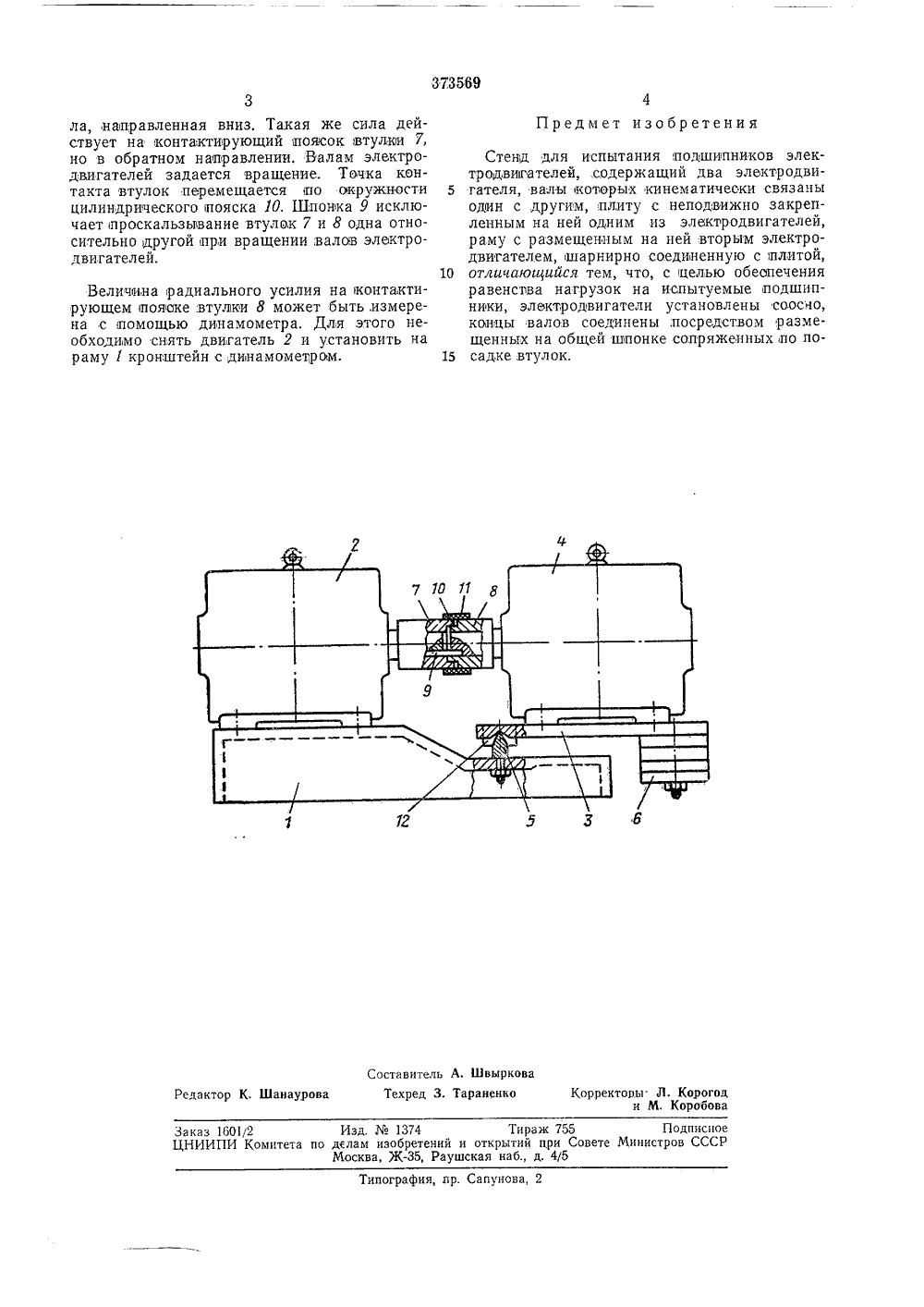

373569 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сома Советских Социалистических Реслтбликс присоединением заявкиКомитет по делам иаобрвтвний и открытий ври Совете Министров СССР,зобретения Г, Л. Новик Заявитель йм ЫСТЕНД ДЛЯ ИСБЫТАНБЯ НОДШИНН ЗЛ ЕКТРОДВ КА.ТЕЛ Е 14 ставлен предлагаемый теж ия подшипников ий два электроематически свянеподвижно за- электродвигатеней вторым элекдиненную с плиим образом ого веса, а лектродвига асовой стре контактир ет радиаль25 также тель 4 л,ке от ющем ая сиИзобретение относится к области испытательной техникив частности, к области испытания подшипников. Известен стенд для испыта электродвигателей, содержащ двигателя, валы которых ки заны седин с друпим, плиту с крепленным на ней одним из лей, раму с размещенным на тродвигателем, шарнирно сое той. Недостатком известного стенда является то, что электродвигатели расположены один над другим, ременная передача ограничивает величину радиального усиления на подшипники этих электродвигателей. Радиальные нагрузки, действующие на подшипники верхнего и нижнего двигателей, различны, поскольку составляющая веса ротора верхнего двигателя складывается с усилением ремня, а составляющая веса ротора нижнего двигателя вычитается из радиального усилия.В предложенном,стенде электродвигатели установлены соосно, концы валов соединены посредством размещенных на общей шпонке сопряженных по посадке втулок, что позволяет обеспечить постоянство и равенство нагрузок на испытуемые подшипники и более высокие нагрузками. На чер е предстенд.Стенд для испытания подшипников содержит раму 1 с неподвижно закрепленным на 5 ней электродвигателем 2, плиту 8 с закрепленным на ней электродвигателем 4, жестко закрепленную на раме 1 призму 5, на которую опирается одним концом плита 3 с грузом б на другом ее конце. На валу электродвигате- О ля 2 насажена втулка 7 с цилиндрическимвыступом, на вал электродвигателя 4 насажена втулка 8 имеющая расточку под выступ втулки 7. Втулки 7 и 8 размещены на обшей шпонке 9, расположенной в пазу одной из вту лок с натягом, а в пазу другой - с зазором,Втулки 7 и 8 взаимодействуют одна с,другой через контактирующий,поясок 10. Поясок защищен от окружающей среды надетым на наружную поверхность втулок в месте их кон- О такта уплотняющим резиновым кольцом 11.Призма 5 снабжена ограничителем 12 от бокового смещения плиты 3 с электродвигателем 4. Стенд работает следующПод действием собственвеса плиты д и груза бстремится повернуться по чносительно призмы 5. НаЗО пояске 10 втулки 8 возникИзд,1374 Тираж 755 елам изобретений и открытий при Совет Москва, Ж, Раушская наб., д. 4/5 аказ 1601/2 НИИПИ Комитетаипография, пр. Сапунова, 2 ла, направленная вниз, Такая же сила действует на контактирующий поясок втулка 7, но в обратном направлении, Валам электродвигателей задается вращение, Точка контакта втулок перемещается по окружности цилиндрического пояска 10. Шпонка 9 исключает проскальзьввание втулок 7 и 8 одна относительно другой при вращении, валов электродвигателей. Величина радиального усилия на контактирующем нояоке втулки 8 может быть,измерена с помощью динамометра. Для этого необходимо снять двигатель 2 и установить на раму 1 кронштейн с динамометром. Предмет изобретения Стенд для испытания аодшипников электродвигателейсодержащий два электродви гателя, валы которых кинематически связаныодни с другим, плиту с неподвижно закрепленным на ней одним из электродвигателей, раму с размещенным на ней вторым электродвигателем, шарнирно соединенную с плитой, 10 отличаюшийся тем, что, с целью обеспеченияравенства нагрузок на испытуемые подшипники, электродвигатели установлены соосно, конницы валов соединены, посредством размещенных на общей японке сопряженных по по садке втулок.
СмотретьЗаявка
1704536
Г. Л. Новиков
МПК / Метки
МПК: G01M 13/04, G01M 15/00
Метки: испытания, подшипников, стенд
Опубликовано: 01.01.1973
