Устройство для обработки желобов колец шарикоподшипников

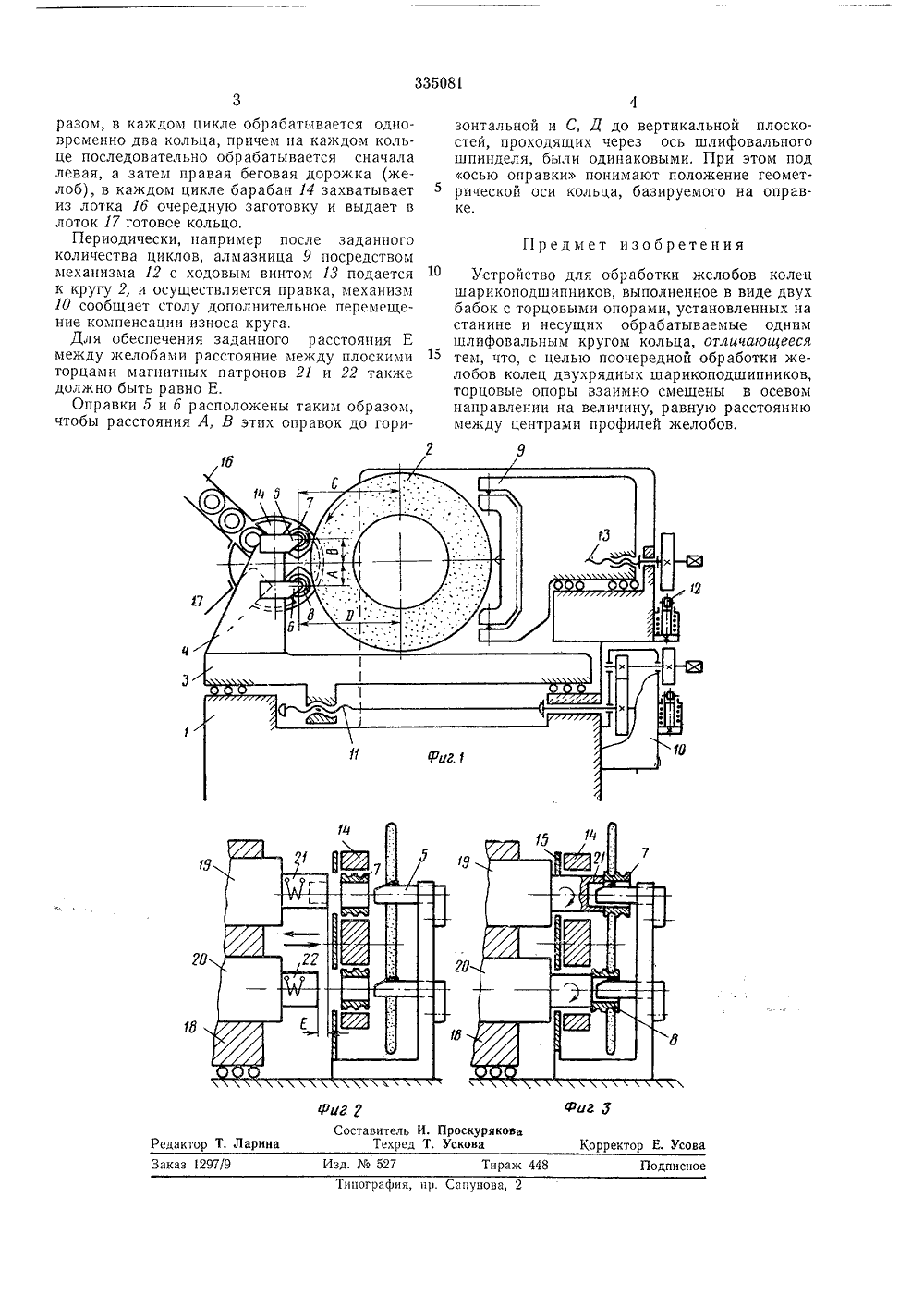

о ОП АН ИЕ ИЗОБРЕТЕНИЯ 33508 Союз Советских Социалистических РесптбликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельства- Заявлено 28 Х 11,1970 ( 1465700/25-8 В 24 Ь 1906 с присоединением заявкиКомитет па делам изобретений и открыти при Совете Мииистрое СССРноритет Опубликовано 11 Л 7.1972. Бюллетень13Дата опубликования описания 10 Х,1972 21.924,046(088,8 Авторыизобретени ский,Б, С. Цырульников, В. И. ШауД. Астахов и С, Е. Шашковбюро по проектированию шлифборудования льно СТРОЙСТВО ДЛЯ ОБРАБОТКИ ЖЕЛОБО ШАРИ КОПОДШИ ПН И КО В ЕЦ ыми Е рав о ожкам ело- нные тыьца.измно ину, офиотка пниф р с о, общи вид; на фиг. 2 и 3 - позиции перегрузки и обработки соответственно.На станине 1 смонтированы шлифовальная бабка, несущая шлифовальный круг 2, подвижный стол 8, на котором закреплен кронштейн 4 с оправками б и б с радиальными опорами, несущими изделия (кольца) 7 и 8, находящиеся соответственно в первой и второй позициях обработки, алмазница 9 и механизм 10 подач стола с ходовым винтом 11 и механизм 12 подачи алмаза на правку с ходовым винтом 18. На кронштейне 4 смонтированы барабан 14 с отсекателем 1 б, загрузочный лоток 1 б и разгрузочный лоток 17. На столе 8 установлены два шпинделя изделия 19 и 20 с магнитными патронами 21 и 22 с плоскими я К, Г. Бойков, А. С. Рысс В. М. Львов, Л явитель Специальное конструкторскоИзвестны устройства для обработки ж бов колец шарикоподшипников, выполне в виде двух бабок с торцовыми опорами, у новленных на станине и несущих обраб ваемые одним шлифовальным кругом кол Предложенное устройство отличается от вестного тем, что торцовые опоры взаи смещены в осевом направлении на велич равную расстоянию между центрами пр лей желобов. Этим достигается поочередная обраб желобов колец двухрядных шарикоподши ков. На иг. 1 изоб ажен тан к и"торцами, расстояние межд которно расстоянию между беговыми д р и изделий,Из загрузочного лотка 1 б очередная заго товка поступает в паз барабана 14 и при повороте последнего подается в положение, в котором заготовка соосна с верхним шпинделем изделия 19 (фиг. 2). Одновременно из лотка 1 б в следующий паз барабана подается 10 очередная заготовка. При ходе салазок 18вправо заготовка выносится магнитным патроном 21 на оправку б, т. е. подается (см.фиг. 3) в первую позицию обработки, далее столу 8 сообщается посредством механизма 10 15 с ходовым винтом 11 движение подачи (см.фиг. 1) вправо, и происходит обработка левого желоба. После ее окончания и отвода стола влево салазки отходят влево, из положения на фиг, 3 в положение на фиг. 2, и коль цо возвращается в верхний паз барабана 14.Отсекатель 15 препятствует выносу колец из барабана влево, Затем происходит поворот барабана на один шаг, и кольцо с обработанным левым желобом переносится на вторую 25 позицию, а очередная заготовка - на первую позицию. Во второй позиции (на чертежах - нижняя) кольцо 8 выносится магнитным патроном 22 шпинделя изделия 20 на опоры оправки б, и при очередном ходе стола 8 об рабатывается правый желоб и т. д. Таким об335081 г ставитель И. Техред Т роскуряковаскова Редактор Т. ЛариЗаказ 1297/9 орректор Е. Усо Изд.52 ираж 448 Подписно Типография, нр, Сапунова,разом, в каждом цикле обрабатывается одновременно два кольца, причем на каждом кольце последовательно обрабатывается сначала левая, а затем правая беговая дорожка (желоб), в каждом цикле барабан 14 захватывает из лотка 1 б очередную заготовку и выдает в лоток 17 готовое кольцо.Периодически, например после заданного количества циклов, алмазница 9 посредством механизма 12 с ходовым винтом 13 подается к кругу 2, и осуществляется правка, механизм 10 сообщает столу дополнительное перемещение компенсации износа круга,Для обеспечения заданного расстояния Е между желобами расстояние между плоскими торцами магнитных патронов 21 и 22 также долж но быть р анно Е.Оправки 5 и б расположены таким образом, чтобы расстояния А, В этих оправок до горизонтальной и С, Д до вертикальной плоскостей, проходящих через ось шлифовального шпинделя, были одинаковыми. При этом под осью оправки понимают положение геометрической оси кольца, базируемого на оправке. Предмет изобретения Устройство для обработки желобов колецшарикоподшипников, выполненное в виде двух бабок с торцовыми опорами, установленных на станине и несущих обрабатываемые одним шлифовальным кругом кольца, отличающееся тем, что, с целью поочередной обработки желобов колец двухрядных шарикоподшипников, торцовые опоры взаимно смещены в осевом направлении на величину, равную расстоянию между центрами профилей желобов.г 9
