Р. а. ю. п. шорохов и б. в. беляковбаширов. ессоюзнаяпат и: кв-: хн5мешя;

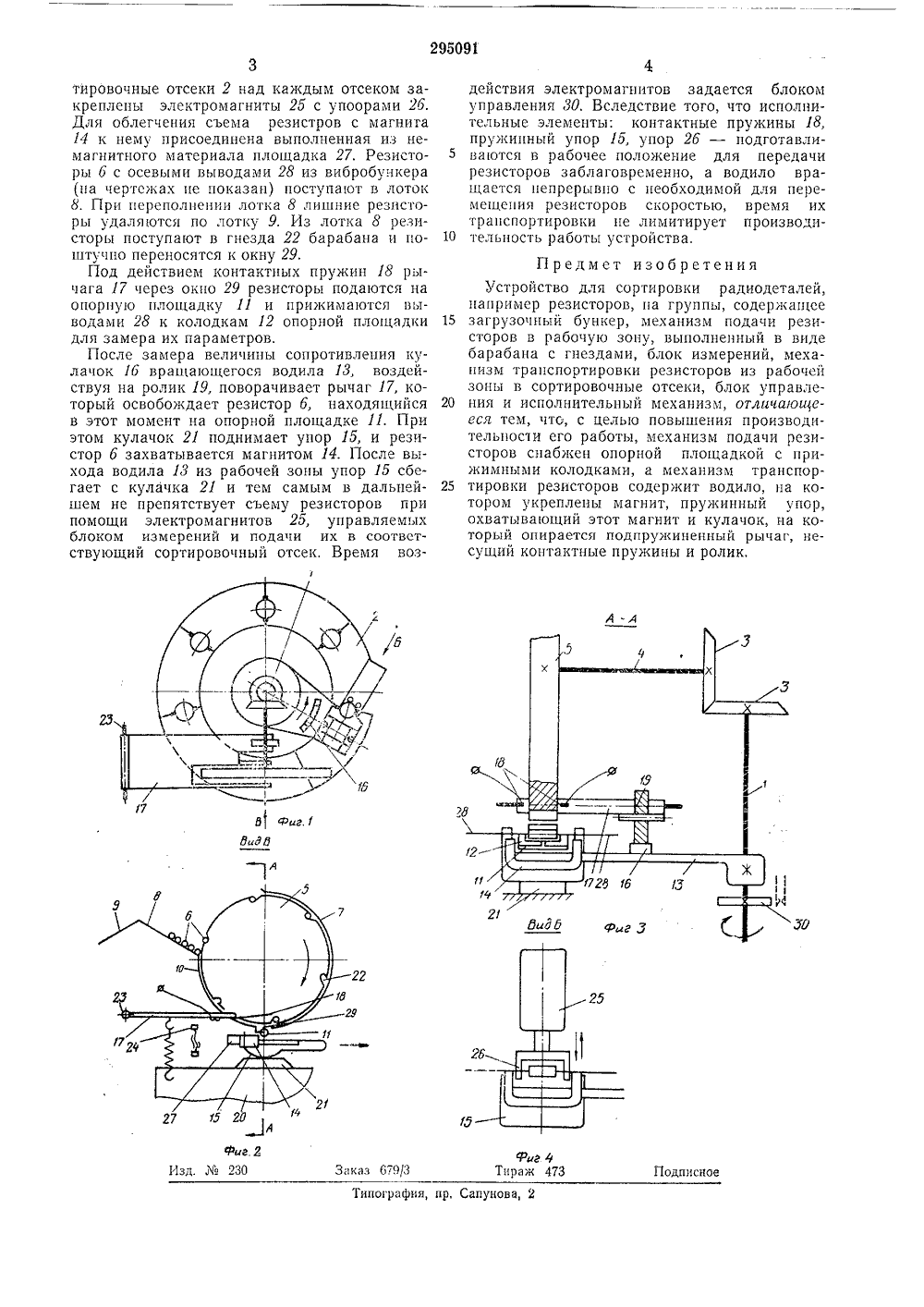

295091 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сонм Ссзетокиз Социалистическиз РеспубликЗависимое от авт. свидетельстваЗаявлено 15.Ч 111,1969 ( 1355450/26-9) МПК 6 01 г 21/06 с присоединением заявкиоритет Комитет по делам зобретемий и открытий при Совете тлимистрое СССР(088,8)Дата опубликования описания 26.Н 1.971 Авторыизобретен Б 1 ЬЛИО 7 Е 1 О В Чиннов, В. д. Шеин, В. И. Андрианов, Р, А. Баши ов, 1 О, П. Шорохов и Б. В, Беляков; 1 ГЦ.ДИЧВЖ 4 аявитсл ТАЛЕ ОРТИРОВКИ РА УСТРОЙСТ г. 1 в моме ема с него резт 1Предложенное изобретение относится к об. ласти технологии производства радиоаппаратуры, а именно к конструктивному выполнению устройства для сортировки радиодеталей, например резисторов, на группы.Известные устройства для сортировки резисторов, содержащие загрузочный бункер, механизмы подачи и транспортировки резисторов, блок управления и исполнительный механизм, обладают относительно низкой производительностью вследствие недостаточно высокой скорости подачи резисторов из бункера в рабочую зону и из рабочей зоны к сортировочным отсекам.Цель изобретения - создание высокопроизводительного устройства для сортировки резисторов.Для этого механизм подачи резисторов снабжают опорной площадкой с прижимными колодками, а механизм транспортировки резисторов - водилом, несущим магнит, пружинный упор и кулачок, на который опирается подпружиненный рычаг с контактными пружинами и роликом.На фиг. 1 приведена принципиальная схема устройства, вид сверху; на фиг. 2 - устройство в момент съема резистора с гнезд барабана механизма подачи резисторов, вид по стрелке В; на фиг. 3 - разрез по А - А ца фиг, 1; на фиг. 4 - вид на водило по стрслкеБна фит състор а.Вокруг вала 1 размещены сортировочныеотсеки 2. Вал 1 при помощи зубчатых колес 5 д соединен с валом 4 привода барабана 5 механизма поштучной выдачи резисторов 6 в рабочую зону, состоящего из направляющей 7, лотков 8 и 9 и кожуха 10, ца котором закреплена опорная площадка 11 с прижимцы ми колодками 12, фиксирующими резисторыв процессе измерения их параметров,На валу 1 закреплено водило 13 механизма транспортировки резисторов, расположенного в рабочей зоне. 1-1 а водиле закреплен по стоянный магнит 14, пружинный упор 15, служащий для съема резисторов с опорной площадки 11, и кулачок 16 управления подпружиненным рычагом 17. На рычаге 17 закреплены две тарцрованныс контактные пружи цы 18 и ролик 19, опирающийся на закрепленный на стацине 20 кулачок 21, обеспечивающий передачу резисторов из гнезд 22 барабана 5 ца опорную площадку 11, где производится измерение их параметров, Для ог раничения хода рычага 17, закрепленного наоси 23, ца станине 20 установлен регулируемый упор 24. Контактные пружины подсоединены к блоку измерений (ца чертежах це показаны).ЗО Для съема резисторов с магнита 14 в сорЗаказ 079/3 Подписное Гипограф апунова,тировочные отсеки 2 над каждым отсеком закреплены электромагниты 25 с упоорами 26. Для облегчения съема резистров с магнита 14 к нему присоединена выполненная из не- магнитного материала площадка 27. Резисторы 6 с осевыми выводами 28 из вибробупкера (на чертежах не показан) поступают в лоток 8. При переполнении лотка 8 лишние резисторы удаляются по лотку 9. Из лотка 8 резисторы поступают в гнезда 22 барабана и поштучно переносятся к окну 29.Под действием контактных пружин 18 рычага 17 через окно 29 резисторы подаются на опорную площадку 11 и прижимаются выводами 28 к колодкам 12 опорной площадки для замера их параметров.После замера величины сопротивления кулачок 16 вращающегося водила 18, воздействуя на ролик 19, поворачивает рычаг 17, который освобождает резистор 6, находящийся в этот момент на опорной площадке 11. При этом кулачок 21 поднимает упор 15, и резистор 6 захватывается магнитом 14. После выхода водила 18 из рабочей зоны упор 15 сбегает с кулачка 21 и тем самым в дальнейшем не препятствует съему резисторов при помощи электромагнитов 25, управляемых блоком измерений и подачи их в соответствующий сортировочный отсек, Время воз( действия электромагнитов задается блоком управления 80. Вследствие того, что исполнительные элементы: контактные пружины 18, пружинный упор 15, упор 26 - подготавливаются в рабочее положение для передачи резисторов заблаговременно, а водило вращается непрерывно с необходимой для перемещения резисторов скоростью, время их транспортировки не лимитирует производи тельность работы устройства. Предмет изобретенияУстройство для сортировки радиодеталей,например резисторов, па группы, содержащее15 загрузочный бункер, механизм подачи резисторов в рабочую зону, выполненный в видебарабана с гнездами, блок измерений, механизм транспортировки резисторов из рабочейзоны в сортировочные отсеки, блок управле 20 ния и исполнительный механизм, отлачаои 4 еесл тем, что, с целью повышения производительнос 1 и его работы, механизм подачи резисторов снабжен опорной площадкой с прижимными колодками, а механизм транспор 25 тировки резисторов содержит водило, на котором укреплены магнит, пружинный упор,охватывающий этот магнит и кулачок, на который опирается подпружиненный рычаг, несущий контактные пружины и ролик,
