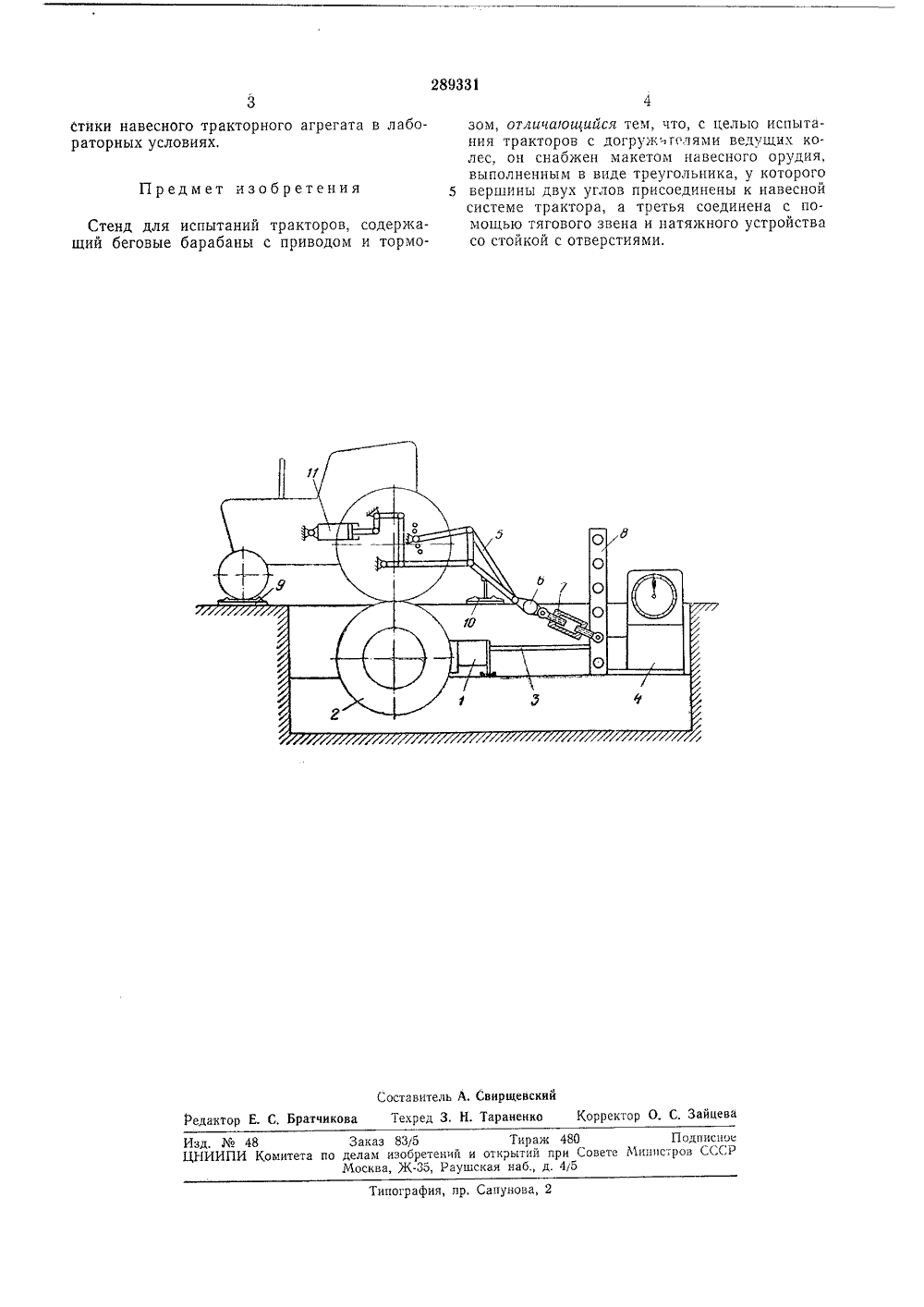

Стендаля испытания тракторов

Номер патента: 1686327

Опубликовано: 23.10.1991

Авторы: Гагян, Демирчян, Макарьян, Погосян

МПК: G01M 13/00

Метки: инерционный, испытания, муфт, стенд, сцепления, тормозных, устройств, фрикционных

...зажим пружины.На невращающемся ведомом элементе 6 тормозной пары закреплен кронштейн 24 с расположенными на нем магнитострикционными преобразователями 25, подключенными к генератору 26 высокочастотных колебаний, а на вращающемся ведущем элементе тормозчой пары 5 установлен электротахометр 27, соединенный с блоком 28 управления,Блок 28 управления состоит из двух компараторов 29 и 30 напряжения, цифрового элемента ИКЛЮЧАЮЩЕЕ ИЛИ 31, реле 32 управления, а также переключателя, обеспечивающего отключение системы управления не показан) при необходимости ручного включения и отключения генератора высокочастотных колебаний,Стенд работает следующим образом.С помощью винтовой пары 21 ведомый элемент тормозной пары 6 перемещают к ведущему элементу 5...

Номер патента: 960567

Опубликовано: 23.09.1982

Авторы: Майзель, Павлюх, Смирнов

МПК: G01M 13/00

Метки: испытания, машин, навесных, сельскохозяйственных, систем, стенд

...7 сприводом от электродвигателя 8 черезредуктор 9, взаимодействующих с роликами ,При наличии в конструции штанг 6опорных колес 10 нагрузка на нихсоздается беговыми дорожками 11 спрепятствиями с приводом от электродвигателей 12 через редуктор 13 Еслив конструкции штанги 6 опорные колеса 10 отсутствуют, то беговые дорожки11 не нужны.Инерционный нагружатель состоитиз силового цилиндра 14, взаимодействующего с подвижной плитой 1 че рез упругие элементы 15 и траверсу16. Подвижная плита 16 в исходномположении крепится фиксатором 17,о связанным с траверсой 16 гибкойсвязью 18. Гибкая связь 18 проходитчерез блок 19 и поджимает ся натяжнымроликом 20, Ход подвижной плитыограничен буферами 21. Защелка установлена на оси 22 и на одном ее плече...

Номер патента: 1649352

Опубликовано: 15.05.1991

Авторы: Индман, Малофей, Ожигар, Шлотгауэр

МПК: G01M 17/00

Метки: испытания, мобильного, навесным, орудием, средства, стенд, энергетического

...в движение колес 16, 17 с помощью рулевого штурвала 35 посредством общеизвестных управляемых электрических приводных средств, либос помощью механизма в виде рычажной 20системы, например, состоящей (Фиг,4)из расположенного на продольной осиМЭС шарнира Зб и закрепленного нанем, поворачивающегося относительно. шарнира 36 продольного рычага 37,связан ного при помощи поперечной тяги 38 с продольными рычагами 39 и 40, Рычаги 39и 40 жестко связаны с управляемымиколесами 16 и 17, а рычаг 37 связанс гидроцилиндром 41 через шток 42, 30Багружатель для,опор навесного орудия и механизм 34 углового перемещения управляемой колесной пары АТЭСсвязаны с системой 43 синхронизацииперемещений, С ним связан также через. гидравлическую систему 44...

Номер патента: 116535

Опубликовано: 01.01.1958

Автор: Коротков

МПК: G01M 17/007

Метки: автомобиля, износостойкости, испытания, колес, поворотных, стенд, управляемых, устройств

...рулевой тяги 24. Наконечники 21 и 23 жестко укрепленына вильчатых стержнях 25 и 2 б, соединенных шарнирно с помощьюпальцев 27 с тягами 22 и 24,Резьбовые концы тяг 22 и 24,пропущены через отверстия неподвижных упорных планок 28, прикрепленных к суппорту 2 станка с обеих сторон вместе с кронштейнами 3 оси 4.На тягах 22 и 24 надеты по две одинаковых пружины 29, упирающихся своими внутренними концами в торцы неподвижных упорныхпланок 28, а внешними концами - в опорные тарелки 30, укрепленныена резьбовых концах тяг 22 и 24 гайками 31. Нагрузка, необходимаяпри испытаниях, создается предварительным натяжением пружины 29,осуществляемым гайками 31.Подготовка стенда к работе проводится в следующем порядке,При верхнем положении эксцентричного...
