Приспособление для уменьшения сопротивления у судов, самолетов и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 18097
Автор: Апарин
Текст

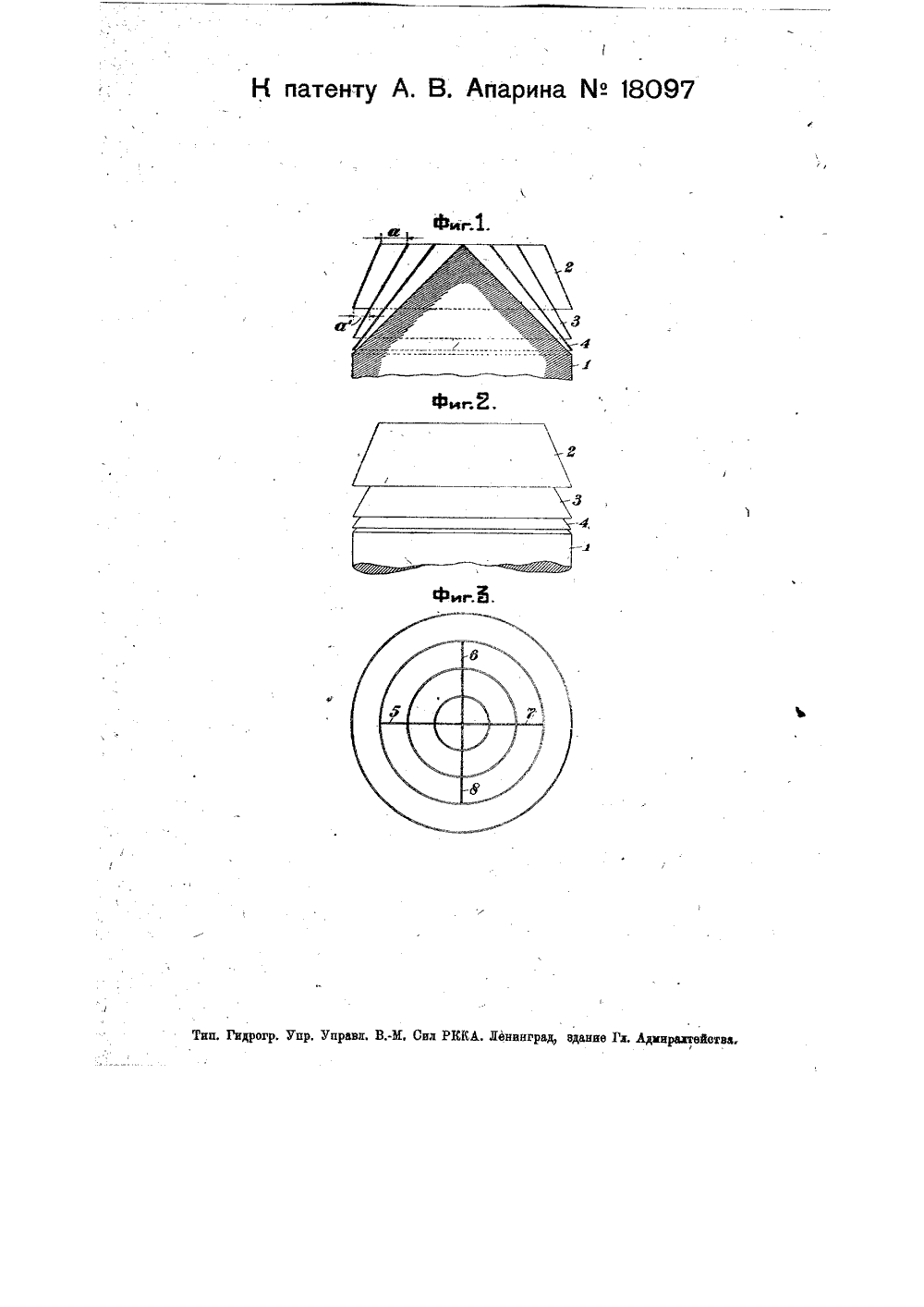

йф )8097КЛаСС 65 аз, Ы ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ приспособления для уменьшения лобового сопротивления у судов, самолетов и т. п. К патенту А. В. Апарина, заявленному 21 ноября 1928 годаО выдаче патента опубликовано 30 сентябри 1930 года, Действие патента распространнетсн на 15 лет от 30 сентябри 1930 года.Предмет патента. В предлагаемом приспособлении для уменьшения лобового сопротивления у судов, самолетов и т. и. веретенообразных форм, двигающихся в какой-либо среде, в воде или воздухе, а следовательно, и для уменьшения .моторной силы на вредное лобовое сопротивление, применяется в их носовой части ряд конических поверхностей с различными углами при вершине, вложенных одна в другую и скрепленных между собой перегородками.,На чертеже фиг. 1 изображает продольный разрез приспособления, фиг, 2 - боковой вид его, фиг. 3 - вид его сверху.Приспособление состоит из ряда конических поверхностей 3, 8 а 4, скрепленных перегородками б, 6, 7 и 8, закрепляемых на конусе цилиндрической формы 1, лобовое сопротивление которой требуется уменьшить. Принцип действия аппарата состоит в том, что коэфициент редукции зависи 1 от в 1 в ( а, каждое же кольцо аппарата имеет все уменьшающийся з 1 п(а; чем и уменьшает относительную скорость сдвигания встречной среды, разгружая приходя-щуюся на нее поверхность, Площадь входящего сечения между каждым кольцом равна площади исходящего, как, например, между кольцами й и 8 площадь а равна площади а, чем более конусов колец в приспособлении, тем выгоднее коэфициент редукции. Материал для колец и скрепляющих перегородок выбирается в зависимости от, среды, скорости и назначения обслуживаемой им машины. Приспособление может быть применено для подводных лодок, всякого рода торпед, крупных снарядов, для фюзеляжа и моторов самолетов и проч. Приспособление для уменьшения лобового сопротивления у судов, самолетов и т, п. характеризующееся применением в их носовой части ряда конических поверхностей с различными углами при вершине, вложенных одна в другую и скрепленных между собой перегородками б, 6, 7, 8.
СмотретьЗаявка
35742, 21.11.1928
Апарин А. В
МПК / Метки
Метки: самолетов, сопротивления, судов, уменьшения
Опубликовано: 30.09.1930
