Номер патента: 162567
Текст

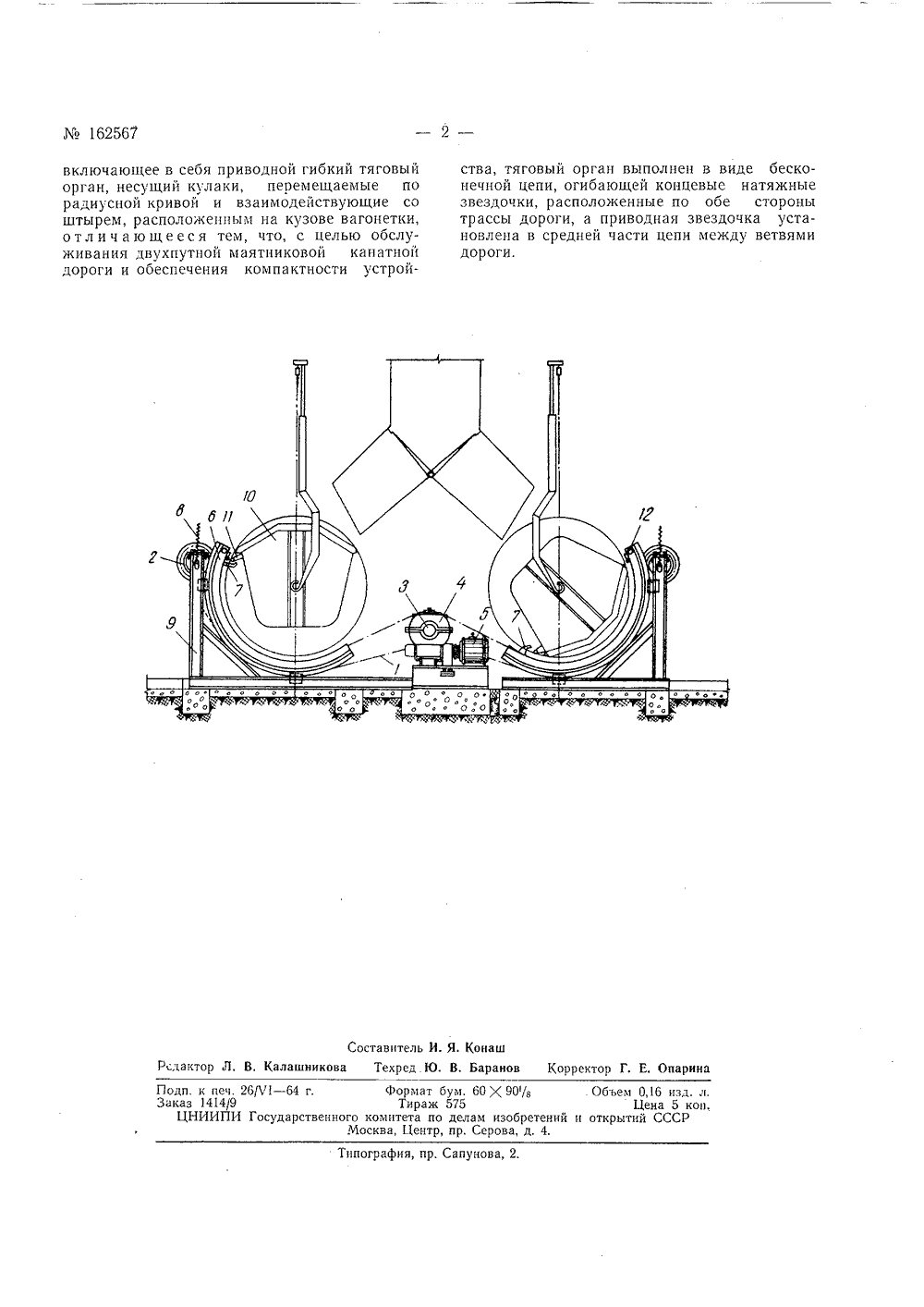

Класс20 а, 12 81 е, 111 Заявлено 18.Ъ.1963 ( 837010/27-1 ГОСУДАРСТВЕННЫЙКОМИТЕТ ПО ДЕЛАМИЗОБРЕТЕНИИ И ОТКРЪТИСССР Опублнковано 08.Н.1964. БюллетеньУ Подписная грппа, Л 191 3 аявител 1 осударственный проектный институт по проектированию угольн 11 х шах Подмосковного бассейна (Мосбассгипрошахт). Ставицкий СТРОЙСТВО ДЛЯ УСТАНОВКИ ПОД ПОГРУЗКУ ОП ТОГО КУЗОВА ВАГОНЕТОК КАНАТНОЙ ДОРОГ Предмет изобретен Известны устройства для установки под погрузку опрокинутого кузова вагонеток канатной дороги, включающие в себя приводной гибкий тяговый орган, несущий кулаки, которые перемещаются по радиусной кривой и взаимодействуют со штырем, расположенным на кузове вагонетки.Особенность предлагаемого устройства состоит в том, что тяговый орган выполнен в виде бесконечной цепи, огибающей концевые натяжные звездочки, расположенные по обе стороны трассы дороги, а приводная звездочка установлена в средней части цепи между ветвями дороги, Такое выполнение устройства делает его компактным и позволяет обслуживать двухпутную маятниковую канатную дорогу.На чертеже изображено описываемое устройство, общий вид,Устройство состоит из приводного гибкого тягового органа в виде бесконечной цепи 1, которая огибает концевые натяжные звездочки 2 и приводную звездочку, сидящую на валу 3 редуктора 4. Для привода цепи установлен электродвигатель 5. Цепь 1 перемещается в радиусных направляющих 6 и несет на себе кулаки 7. Звездочки 2 снабжены натяжным устройством 8. Направляющие 6 и натяжные устройства 8 монтируются на раме 9. Вагонетки 10 канатной дороги оборудованы штырями 11, Для отключения привода устройства установлены концевые выключатели 12.Устройство работает следующим образом. Разгруженная вагонетка приходит на погрузочный пункт канатной дороги в опрокинутом голожении (как показано на правой части чертежа) и устанавливается против устройства. Включается электродвигатель 5, и цепь 1 начинает перемещаться. Кулак 7 цепи, двигаясь в направляющих 6, подходит к штырю 11 вагонетки и устанавливает ее в исходное положение для загрузки. Кузов вагонетки в рабочем положении фиксируется стопором. При рабочем ходе кулака одной ветви цепи кулак другой ветви устанавливается в исходное положение. В конце хода концевые выключатели 12 отключают привод устроиства. Устройство для установки под погрузку опрокинутого кузова вагонеток канатной дороги,М 162567 Составитель И, Я, КонашРедактор Л, В. Калашникова Техред Ю. В, Баранов Корректор Г. Е, Опарина Подп. к пеи. 26/Ч - 64 г. формат бум. 60 Х 90/з . Объем 0,16 изд. л.Заказ 1414/9 Тираж 575 Цена 5 коп.ЦНИИПИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4. Типография, пр, Сапунова, 2. включающее в себя приводной гибкий тяговый орган, несущий кулаки, перемещаемые по радиусной кривой и взаимодействующие со штырем, расположенным на кузове вагонетки, отл ич ающееся тем, что, с целью обслуживания двухпутной маятниковой канатной дороги и обеспечения компактности устройства, тяговый орган выполнен в виде бесконечной цепи, огибающей концевые натяжные звездочки, расположенные по обе стороны трассы дороги, а приводная звездочка установлена в средней части цепи между ветвями дороги.
СмотретьЗаявка
837010
МПК / Метки
МПК: B61B 7/00, B65G 69/26
Метки: 162567
Опубликовано: 01.01.1964
Код ссылки
<a href="https://patents.su/2-162567-162567.html" target="_blank" rel="follow" title="База патентов СССР">162567</a>
