Стенд для испытания зубчатых передач
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

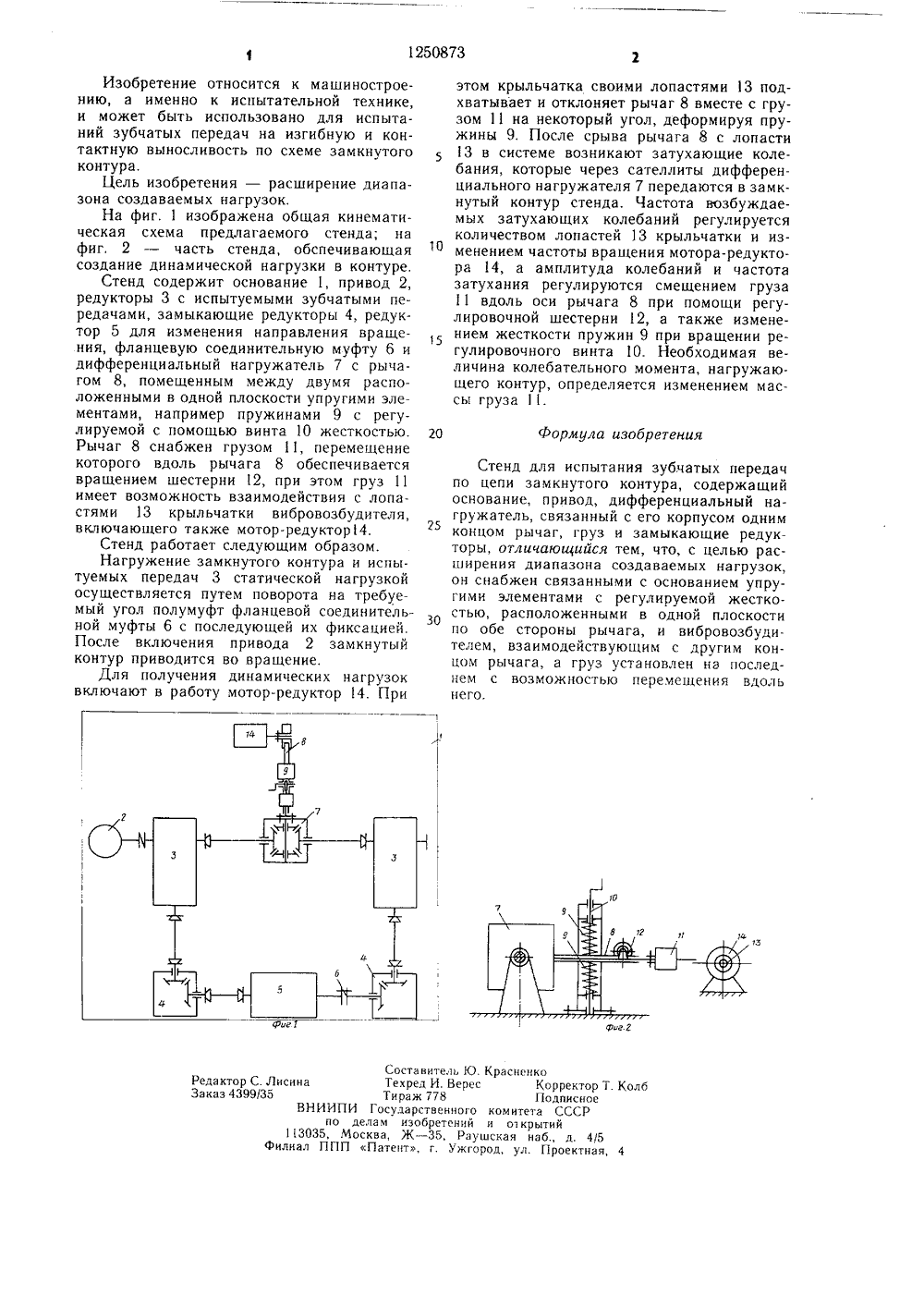

(51) 4 б 01 02 ПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Институт проблем надежности и долговечности машин АН БССР(56) Авторское свидетельство СССР109421, кл. б 01 М 13/02, 1955.Авторское свидетельство СССР245414, кл. б 01 М 13/02, 1968.Машины и стенды для испытания деталей,/Под. ред. Д. Н. Решетова. М.: Машиностроение, 1979, с, 71 - 73, рис. 2,19.(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ЗУБЧАТЫХ ПЕРЕДАЧ(57) Изобретение относится к стендам замкнутого контура для испытания зубчатых передач и обеспечивает расширение диапазона создаваемых нагрузок. Нагружение испытуемых передач создают разворотом фланцев соединительной муфты и последующей их фиксацией, Динамическая нагрузка осуществляется подпружиненным рычагом, который периодически отклоняется крыльчаткой и через дифференциал воздействует на контур. 2 ил.(Рие Соста ТехреТираж ИПИ Государ по делам изоМосква, ЖЛПП Патент Редактор С. ЛисинаЗа к аз 4399/35ВН 1 1303Филиал Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано для испытаний зубчатых передач на изгибную и контактную выносливость по схеме замкнутого контура.Цель изобретения - расширение диапазона создаваемых нагрузок.На фиг. 1 изображена общая кннематнческая схема предлагаемого стенда; на фиг, 2 - часть стенда, обспечивающая создание динамической нагрузки в контуре,Стенд содержит основание 1, привод 2, редукторы 3 с испытуемыми зубчатыми передачами, замыкающие редукторы 4, редуктор 5 для изменения направления вращения, фланцевую соединительную муфту 6 и дифференциальный нагружатель 7 с рычагом 8, помещенным между двумя расположенными в одной плоскости упругими элементами, например пружинами 9 с регулируемой с помощью винта 10 жесткостью. Рычаг 8 снабжен грузом 11, перемещение которого вдоль рычага 8 обеспечивается вращением шестерни 12, при этом груз 11 имеет возможность взаимодействия с лопастями 13 крыльчатки вибровозбудителя, включающего также мотор-редуктор 14.Стенд работает следующим образом.Нагружение замкнутого контура и испытуемых передач 3 статической нагрузкой осуществляется путем поворота на требуемый угол полумуфт фланцевой соединительной муфты 6 с последующей нх фиксацией. После включения привода 2 замкнутый контур приводится во вращение.Для получения динамических нагрузок включают в работу мотор-редуктор 14. При этом крыльчатка своими лопастями 13 подхватывает и отклоняет рычаг 8 вместе с грузом 11 на некоторый угол, деформируя пружины 9. После срыва рычага 8 с лопасти 13 в системе возникают затухающие колебания, которые через сателлиты дифференциального нагружателя 7 передаются в замкнутый контур стенда. Частота возбуждаемых затухающих колебаний регулируется количеством лопастей 13 крыльчатки и изменением частоты вращения мотора-редукто Ора 14, а амплитуда колебаний и частота затухания регулируются смещением груза 11 вдоль оси рычага 8 при помощи регулировочной шестерни 12, а также изменением жесткости пружин 9 при вращении регулировочного винта 10. Необходимая величина колебательного момента, нагружаю- щего контур, определяется изменением массы груза 11. Стенд для испытания зубчатых передач по цепи замкнутого контура, содержащий основание, привод, дифференциальный нагружатель, связанный с его корпусом одним концом рычаг, груз и замыкающие редукторы, отличающийся тем, что, с целью расширения диапазона создаваемых нагрузок, он снабжен связанными с основанием упругими элементами с регулируемой жесткостью, расположеннымн в одной плоскости по обе стороны рычага, и вибровозбудителем, взаимодействующим с другим концом рычага, а груз установлен на последнем с возможностью перемещения вдоль него. витель Ю. Красненкод И. Верес Корректор Т. Кол778 Подписноественного комитета СССРбретений и о крытий- 35, Раушская наб., д. 4/5г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3864143, 11.03.1985
ИНСТИТУТ ПРОБЛЕМ НАДЕЖНОСТИ И ДОЛГОВЕЧНОСТИ МАШИН АН БССР
ЩЕРБАКОВ ЭППОЛИТ АНТОНОВИЧ, СКОК МИХАИЛ ЗАХАРОВИЧ, БИРЮКОВ МАРАТ ПАВЛОВИЧ, ЛУКЬЯНЧУК АНАТОЛИЙ ДАНИЛОВИЧ
МПК / Метки
МПК: G01M 13/02
Метки: зубчатых, испытания, передач, стенд
Опубликовано: 15.08.1986
Код ссылки
