Гребной винт для летательных аппаратов и судов

Номер патента: 11493

Опубликовано: 30.09.1929

Автор: Тютчев

МПК: B64C 11/20

Метки: аппаратов, винт, гребной, летательных, судов

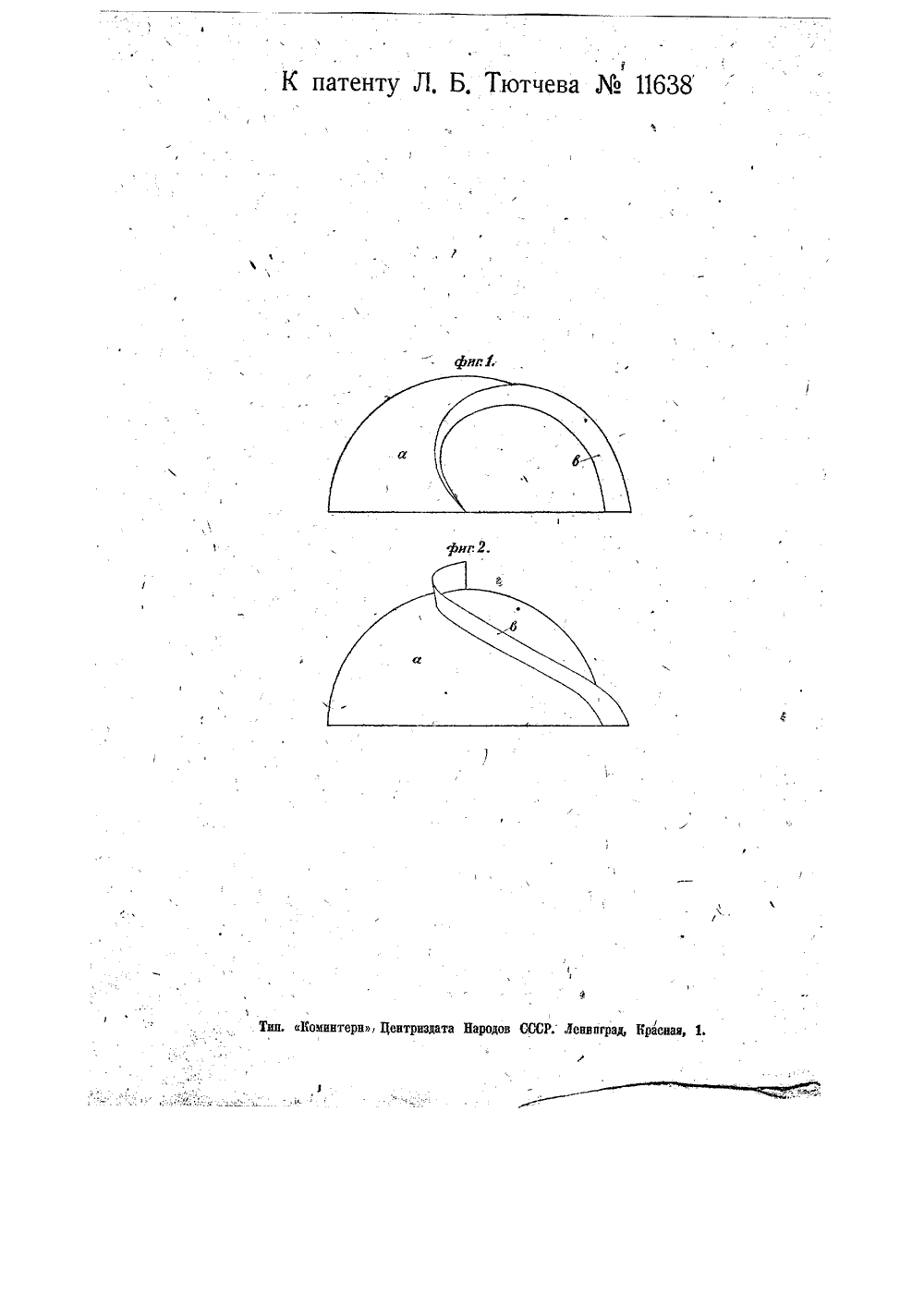

...своей оси так, что концы лопастей образуют по Отношению к валу винта угол в 90 О (фяг, 1 - 3), Предполагается, что центральная часть винча, являющняея саиой широкой в плосиоепи вращения, бухет Отбрасывать вощух к концаи лопастей и уиеньшать такам обраии врех нее уплотвенке воздуха щерел жсторои, Шаг винщф 9 Ф а 2,74 В, Нагрузка аа лапаеги постаинио уиеньшается От центральщой чвсти к кО- цам лопастей, вслщствие чего ценгр йащлевия вощуха приблиаюи к ценгрыьщой чанги винта.Описанный ющт щреполагаегоя примевентилятора,Предмет патентаГребной винт нля летательных аппарат тов и сухов, характеризующийся тем, чу в целях использования Нля работы цеи тральиой чаги винта, - врииенеииаи нля образаеания винтовой поверхщюени щщиоугольная...

Номер патента: 8137

Опубликовано: 28.02.1929

Автор: Дорнье

МПК: B64C 3/20

Метки: крыло, металлическое, пустотелое, самолета

...сама по себе не оказывает достаточного сопротивления силам, действующим на крыло вдоль лонжеронов, вследствие чего донжероны крыла необходимо выполнять прочными и тяжеловесными.Предлагаемое изобретение имеет целью устранить этот недостаток, ддя чего швы обшивки, образованные отгибанием кромок обшивочных листови усиленные фасонными корытообразного сечения накладками, располагаются на подобие ребер над поверхностью крыла в продольном относительно размаха крыла направлении, т.-е, в направлении, в котором возникают максимальные напряжения. Ширина обшивочных листов выбирается так, чтобы отогнутые кромки могли быть соединены с заложенными между ними раскосами или отдельными листами, а полученное стыковое соединение служило поясом...

Номер патента: 1334

Опубликовано: 15.09.1924

Автор: Аленичев

МПК: B64C 39/00

Метки: аппарат, летательный

...Я и Р, могут быть поворачиваемыми на валах Т и Т, в противоположные стороны; тогда они вани. мают положения, показанные пунктиром на фиг. 1. Такой поворот полос Х, Л и Х Е, придает поверхностям крыльев винтообразное искривление, необходимое для получения поступательного полета при вращении крыльев. Полосы У и У, не изменяютсвоего положения относительно валовТи Т.На фиг. 4 изображен цепной регулятор для управления вращательно - поступательным движением вала Т(рулевой механизм). С одной стороны мотора Мимеется трубчатая ступица, через которую про-ходит вал мотора и на которую наса- жено зубчатое колесо О. На вал Л мотора наглухо насажен рог И вилки С;другой рог а свободно сидит на труб-чатой ступице зубчатки О, которая пере-двигается...

Номер патента: 1429

Опубликовано: 15.09.1924

Автор: Евстафьев

МПК: B64C 11/00

Метки: аппарат, летательный

...устроены по системе жалюзи и состоят (фиг. 2) из отдельных поверхностей Д, укрепленных вращательно на осях В, снабженных рычажками яс, шарнирно связанными с тягою з, скрепленною с муфтой и, скользящей по оси Г, Передвижение муфты производится коромыслом Т, вращающимся около неподвижной точки О и другим концом шарнирно сцеплен. ного с поводком у, который передвигается в параллелях, укреппленных в спицах крестовины Б и откосов С и опирается на шарик Ф, скользящий по жалобкам кулисы Е. Кулиса (фиг. 3 - 6) состоит из цилиндрической коробки А с желобком Б. Коробка А без крышки и дна неподвижно прикреплена к станине аппарата, ось ее служит продолжением оси вала А. Желобок Б, в котором перемещается шарик Ф, расположен на боковой поверхности...

Номер патента: 4818

Опубликовано: 15.09.1924

Автор: Андреев

МПК: B64C 39/02

Метки: аппарат, движителем, летательный, реактивным

...заключенные в стальные оболочки 16, Из трубопровода в отверстия 17 поступают два газа, расширяясь в части канала 18, перемешиваются и в начале кривой, представляя из себя взрывчатую смесь, сгорают, давая максимум, скорости истечения по кривым ка-нала 19 и реактивной отдачи струипри выходе из ракеты, Ракеты прикреплены к ферме поворотно на оси С - Д для изменения угла уклона выхода газовой струи из ракетьч, по отношению ко всему аппарату во время движения. Ракеты имеют рычаги управления 20, которые выполняют следующие функции: а) сдвигают и раздвигают ферму, для чего требуется потянуть, в ту или иную сторону параллельно оси С - Д; б) производят вспышку,газов при движении ручки на некоторый угол параллельно оси А - Б и...
