Способ консервирования и одновременного глянцевания изображения на листовых материалах

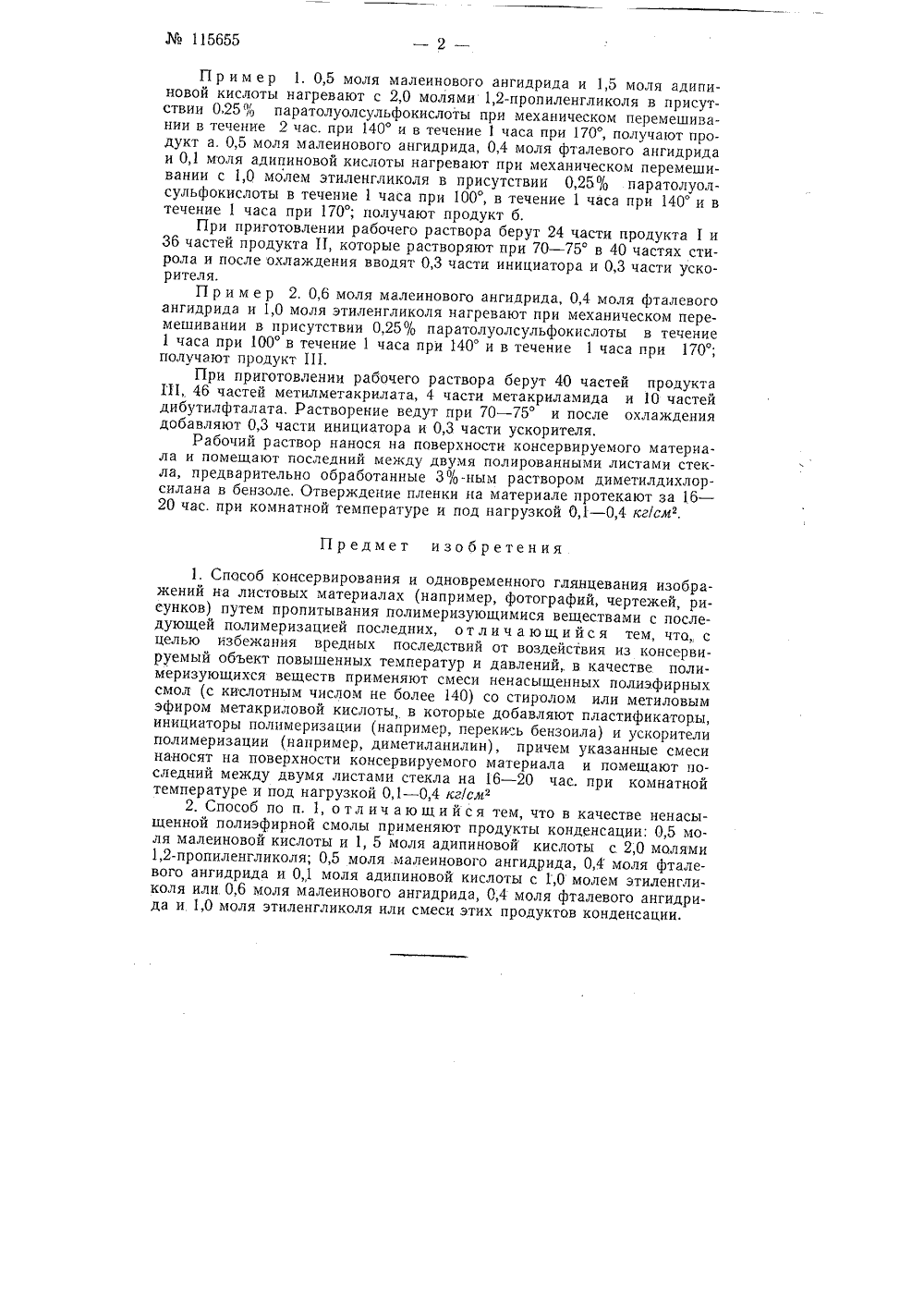

-"-"- 1. ИЛ А4ИЗОБРЕЛЕНИЯ ПИСАН К АВТОРС МУ СВИДЕТЕЛЪСТВ М А Павловска, Ваншейдт, Г, А, Штрайх ОДНОВРЕМЕН НОГОЛИСТОВЫХ МАТЕРИАЛАХ СПОСОБ КОНСЕРВИРОВАНИГЛЯНЦЕВАНИЯ ИЗОБРАЖЕНИЯ Заявлено 8 января 1958 г. за Ма 589658 в Комитет по делам изобретений и открыти при Совете Министров СССРИзвестен способ консервирования и одновременного глянцевания изображений на листовых материалах, например фотографий, чертежей, рисунков, путем пропитывания полимеризующимися веществами с последующей полимеризацией последних.Описываемый способ устраняет возможность вредных воздействий повышенных температур и давлений на консервированный объект,С этой целью в качестве полимеризующихся веществ применяются смеси ненасыщенных полиэфирных смол (с кислотным числом не более 140) со стиролом или метиловым эфиром метакриловой кислоты, в которые добавляют пластификаторы, инициаторы полимеризации, например, перекись бензоила, и ускорители полимерации, например диметиланилин, причем указанные смеси наносят на поверхности консервируемого материала и помещают последний между двумя листами стекла на 16 - 20 час. при комнатной температуре и под нагрузкой 0,1 - 0,4 кг/сл 2,В качестве ненасыщенной полиэфирной смолы применяют продукты конденсации: а) 0,5 моля малеиновой кислоты и 1,5 моля адипиновой кислоты с 2,0 молями 1,2-пропиленгликоля; б) 0,5 моля малеинового ангидрида, 0,4 моля фталевого ангидрида и 0,1 моля адипиновой кислоты с 1,0 молем этиленгликоля или 0,6 моля малеинового ангидрида, 0,4 фталевого ангидрида и 1,0 моля этиленгликоля или смеси этих продуктов конденсации.Способ осуществляют следующим образом.Готовят рабочий раствор, состоящий из 40 - 60 частей ненасыщенной полиэфирной смолы, 30 - 65 частей стирола (или 20 - 55 частей метилметакрилата) с добавкой 3 - 6 частей метакриламида и 5 - 10 частей дибутилфталата, В этот раствор вводят смесь, состоящую из инициатора, в качестве которого берут 0,2 - 0,5% перекиси бензоила и ускорителя полимеризации в виде 0,2 - 0,5/о 10/о-ного раствора диметиланилина в стироле.115655П р и м ер 1. 0,5 моля малеинового ангидрида и 1,5 моля адипиновой кислоты нагревают с 2,0 молями 1,2-пропиленгликоля в присутствии 0,25% паратолуолсульфокислоты при механическом перемешивании в течение 2 час. при 140 и в течение часа при 170, получают продукт а. 0,5 моля малеинового ангидрида, 0,4 моля фталевого ангидрида и 0,1 моля адипиновой кислоты нагревают при механическом перемешивании с 1,0 молем этиленгликоля в присутствии 0,25% паратолуолсульфокислоты в течение 1 часа при 100, в течение 1 часа при 140 и в течение 1 часа при 170, получают продукт б.При приготовлении рабочего раствора берут 24 части продукта 1 и 36 частей продукта 11, которые растворяют при 70 - 75 в 40 частях стирола и после охлаждения вводят 0,3 части инициатора и 0,3 части ускорителя.П р и м е р 2. 0,6 моля малеинового ангидрида, 0,4 моля фталевого ангидрида и 1,0 моля этиленгликоля нагревают при механическом перемешивании в присутствии 0,25% паратолуолсульфокислоты в течение 1 часа при 100 в течение 1 часа при 140 и в течение 1 часа при 170; получают продукт 111.При приготовлении рабочего раствора берут 40 частей продукта 1 И, 46 частей метилметакрилата, 4 части метакриламида и 10 частей дибутилфталата, Растворение ведут при 70 - 75 и после охлаждения добавляют 0,3 части инициатора и 0,3 части ускорителя.Рабочий раствор нанося на поверхности консервируемого материала и помещают последний между двумя полированными листами стекла, предварительно обработанные 3%-ным раствором диметилдихлорсилана в бензоле. Отверждение пленки на материале протекают за 16 - 20 час. при комнатной температуре и под нагрузкой 0,1 - 0,4 кгlсм.Предмет изобретения1. Способ консервирования и одновременного глянцевания изображений на листовых материалах (например, фотографий, чертежей, риеунков) путем пропитывания полимеризующимися веществами с последующей полимеризацией последних, отлич а ющи йся тем, что с целью избежания вредных последствий от воздействия из консервируемый объект повышенных температур и давлений,. в качестве полимеризующихся веществ применяют смеси ненасыщенных полиэфирных смол (с кислотным числом не более 140) со стиролом или метиловым эфиром метакриловой кислоты, в которые добавляют пластификаторы, инициаторы полимеризации (например, переки"ь бензоила) и ускорители полимеризации (например, диметиланилин), причем указанные смеси наносят на поверхности консервируемого материала и помещают последний между двумя листами стекла на 16 - 20 час. при комнатной температуре и под нагрузкой 0,1 - 0,4 кг/см2. Способ по п. 1, о тл ич аю щи й ся тем, что в качестве ненасыщенной полиэфирной смолы применяют продукты конденсации: 0,5 моля малеиновой кислоты и 1, 5 моля адипиновой кислоты с 2,0 молями 1,2-пропиленгликоля; 0,5 моля малеинового ангидрида, 0,4 моля фталевого ангидрида и 0,1 моля адипиновой кислоты с 1,0 молем этиленгликоля или 0,6 моля малеинового ангидрида, 0,4 моля фталевого ангидрида и 1,0 моля этиленгликоля или смеси этих продуктов конденсации,
