Приспособление против угона путевых рельсов

Номер патента: 15900

Опубликовано: 30.06.1930

Автор: Шестопалов

МПК: E01B 13/02

Метки: 30239, видоизменение, заяв, охарактеризованного, патенте, приспособления, против, путевых, рельсов, свид, угона

...в виде клина брусок, помещаемый между распоркой и подошвой рельса и захватывающий своим желобком подошву.На чертеже фиг. 1 изображает вид сбоку приспособления; фиг. 2 - вид его сверху.- К изогнутой подкладке М со штырем 5 приклепывается потайными заклепками башмак 9 с захватом д для подошвы рельса; на штырь б подкладки опирается своей хвостовой частью подвижная распорка 7 с внешней эксцентрической поверхностью, между которой и подошвой рельса помещается клинообразный брусок 6 с желобком, охватывающим подошву, рельса,Ударами молотка по стороне о распорки последняя поворачивается в сторону, указанную на фиг. 2 стрелкой, в направлении угона рельсов и вследствие эксцентричности прижимает через брусок 6 рельс к захвату 3. При...

Номер патента: 20109

Опубликовано: 30.04.1931

Автор: Шестопалов

МПК: E01B 13/02

Метки: 10796, видоизменение, охарактеризованного, пат, приспособления, против, путевых, рельсов, угона

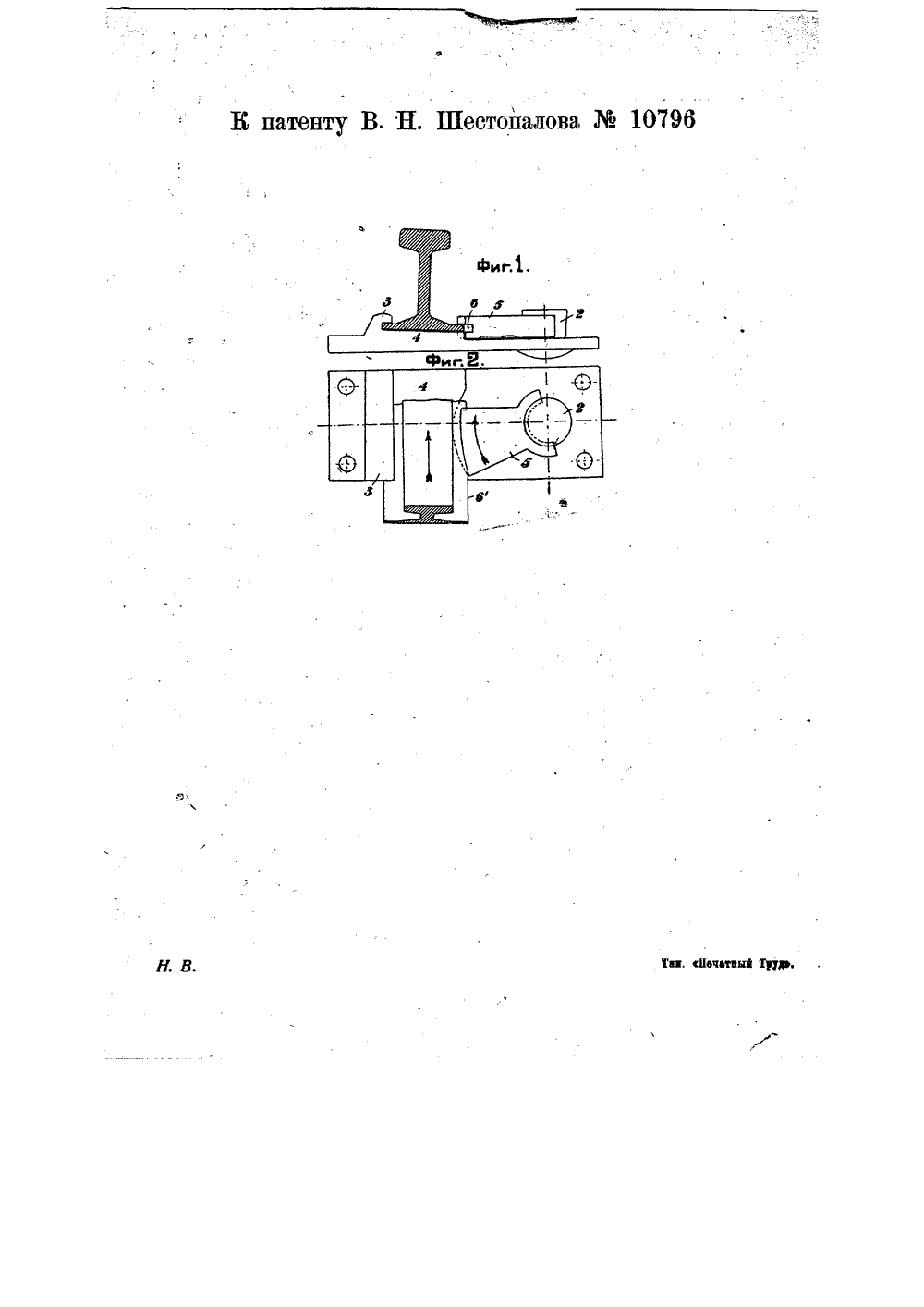

...не на подошву путевого рельса, а на его шейку через посредство пружинящего вкдадыша,На чертеже фиг. 1 изображает вид сбоку предлагаемого приспособления; фиг. 2 в в его сверху, с частичным разрезом.Подк укм репляемая под,рельсо ается бортом 3,: и кото БРЕТЕНИЕ гона путевых рельсов. оящему патенту определяется СР о патентах на изобретения. 30 апрсля 1931 года Действиерок до 30 июля 19 И год рый упирается шейка редьса 7, и штырем 2, служащим упором ддя распорки 5, которая другим своим концом нажимает на пружинящую прокладку 6 в свободном состоянии имеющую форму дги), расположенную между распоркой 5 н шейкой рельса 7 Для заклинивающего действия распорки поверхность соприкасания ее с прокладкою очерчена по спирали. или по окружности...

Номер патента: 435976

Опубликовано: 15.07.1974

Автор: Алексеев

МПК: B61L 23/16

Метки: рельсовая, цепь

...с которым включены источник питания, ограничитель и контакт прерывателя тока, и подключенный к рельсам на другом конце реактор.С целью упрощения консгрукции в предлагаемой рельсовой цепи в качестве путевого реле использовано нейтральное реле, при этом оно подключено к рельсам через диод, а параллельно нейтральному реле подключен конденсатор,На чертеже изображена предлагаемая рельсовая цепь.1 х рельсам 1 на одном конце подключено путевое реле 2, последовательно с пим включены источник питания 8, ограничитель 4, контакт б прерывателя тока, диод 6, при этом параллельно путевому реле 2 подключен конденсатор 7, а на другом конце к рельсам подключен реактор 8.Рельсовая цепь работает следующим образом.При замыкании контакта б прерывателя...

Номер патента: 1724020

Опубликовано: 30.03.1992

Авторы: Йоханнес, Эдуард

МПК: E01B 7/14

Метки: вспомогательным, крестовины, основным, остряками, перевод, подвижными, сердечником, стрелочный

...относительному перемещению между основным и вспомогательным остряком по профилюрельса. Стрелочный перевод работает следующим, образом,Благодаря выполнению основного и вспомогательного остряка в виде стандартного профиля рельса с утолщенной шейкой эти конструктивные элементы превосходят может быть уменьшена их конструктивная длина, так как относительное движение процесса перевода может происходить в зоне между основным и вспомогательным остряками, так как имеется достаточная несущая способность обработанных профилей с утолщенной шейкой. Благодаря применению стандартных профилей с утолщенной шейкой для основного и вспомогательногоостряков 3 или 4 крестовина мзжет быть выполнена сплошной, проходящей от начала острия до конца стрелочного...
