Резиновая смесь

Номер патента: 1367439

Авторы: Бодрова, Гадебский, Гусев, Каланчина, Маркова, Масагутова, Миропольская, Нератова, Никишин, Полуэктова, Романова, Сапронов, Сигов

ZIP архив

Формула

РЕЗИНОВАЯ СМЕСЬ, включающая бутадиен- -метилстирольный каучук, серусодержащую вулканизующую группу, пластификатор и наполнитель, отличающаяся тем, что, с целью крепления смеси к металлу посредством изоцианатного клея и уменьшения энергозатрат при ее производстве, она содержит в качестве бутадиен- -метилстирольного каучука сополимер бутадиена, -метилстирола и гидроксилсодержащего мономера, выбранного из группы, содержащей -оксиэтиловый эфир (мет)акриловой кислоты или -оксипропиловый эфир (мет)акриловой кислоты с содержанием гидроксилсодержащего мономера 0,5 - 3,0 мас.%, при следующем соотношении компонентов, мас.ч.:
Сополимер бутадиена, - метилстирола и гидроксилсодержащего мономера 100
Серусодержащая вулканизующая группа 6 - 10
Пластификатор 2 - 15
Наполнитель 40 - 80

Описание

Изобретение относится к получению резиновых смесей, используемых для изготовления массивных шин, резиновых технических изделий, к производству гуммировочных покрытий.
Цель изобретения - обеспечение повышенной прочности крепления смеси к металлу и уменьшение энергозатрат при ее производстве.
П р и м е р ы 1-3. Готовят резиновые смеси на основе бутадиенметилстирольного каучука, содержащего 0,5 мас.% связанного

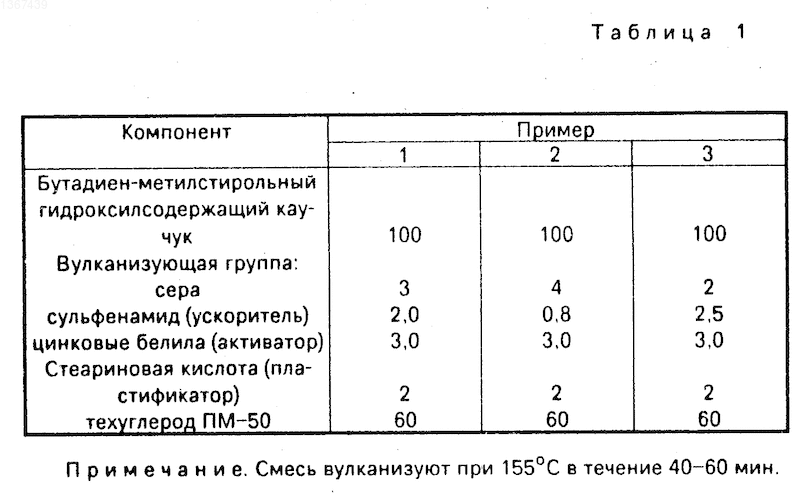

-оксиэтилового эфира метакриловой кислоты. Рецептура смесей приведена в табл. 1.
П р и м е р ы 4-15. Готовят резиновые смеси аналогично примерам 1-3 с измененным количеством

-оксиэтилового эфира метакриловой кислоты. По примерам 13 и 15 используется бутадиенметилстирольный каучук, содержащий

-оксипропиловый эфир акриловой кислоты.
П р и м е р 16. Аналогично примеру 1, но оксид цинка используется в количестве 5 мас.ч.
П р и м е р 17. Готовят резиновую смесь, содержащую мас.ч.:
Сополимер бутадиена

-метилстирола и 0,5%

-оксиэтилового эфира метакриловой кислоты 100 Рубракс, марки А 3,0 Каптакс 2,0 Стеариновая кислота 2,0 Техуглерод ДГ-100 50,0 Цинковые белила 5,0 Сера 2,0
Вулканизацию смеси осуществляют при 143^оС в течение 80-100 мин.
П р и м е р ы 18-20. Готовят резиновые смеси на основе бутадиен-

-метилстирольного каучука, содержащего 2 мас.%

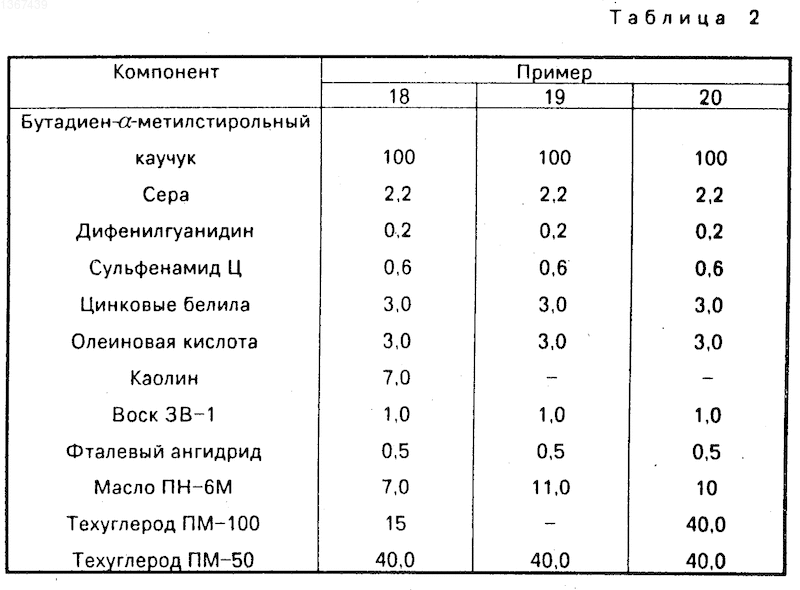

-оксиэтилового эфира метакриловой кислоты по рецептурам, приведенным в табл. 2.
П р и м е р 21 (известный). Готовят резиновые смеси аналогично примерам 1-3, но используют карбоксилсодержащий каучук СКС-10-1. Прочность связи резины с металлом посредством клея ("Лейконат") составляет 2,2 МПа.

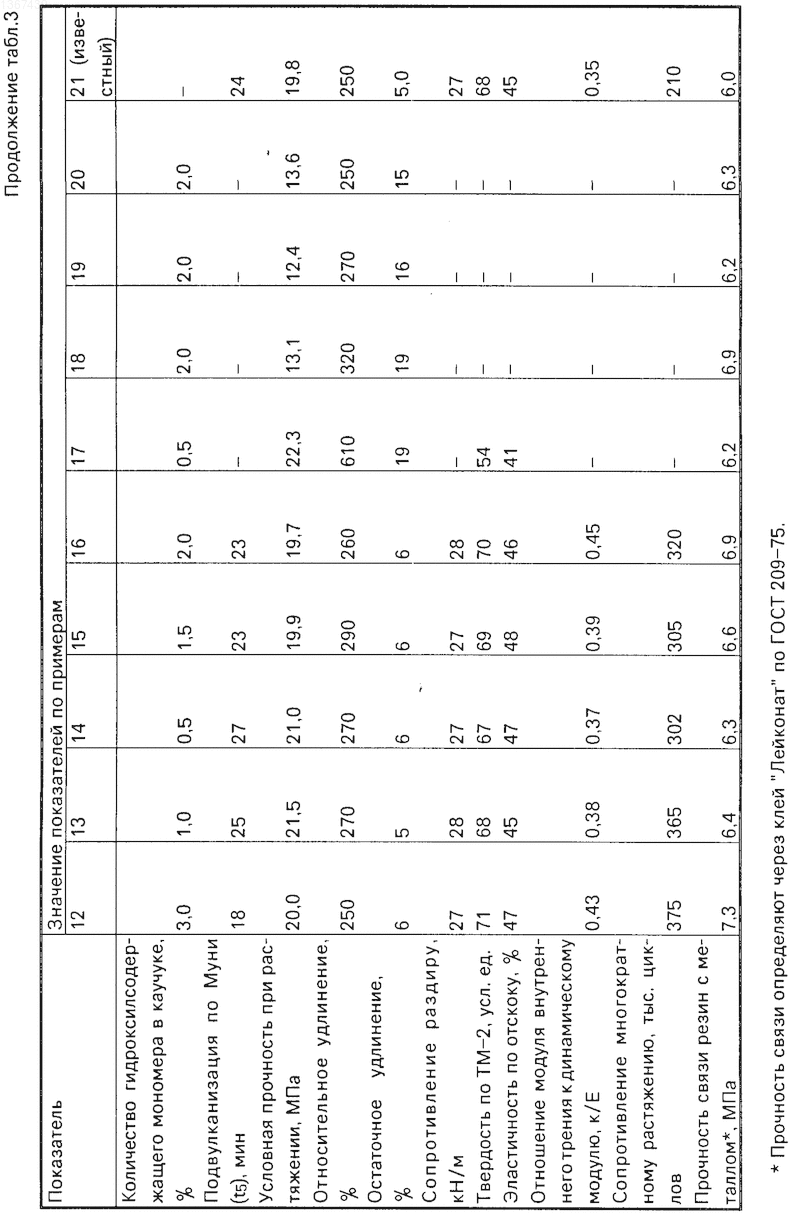

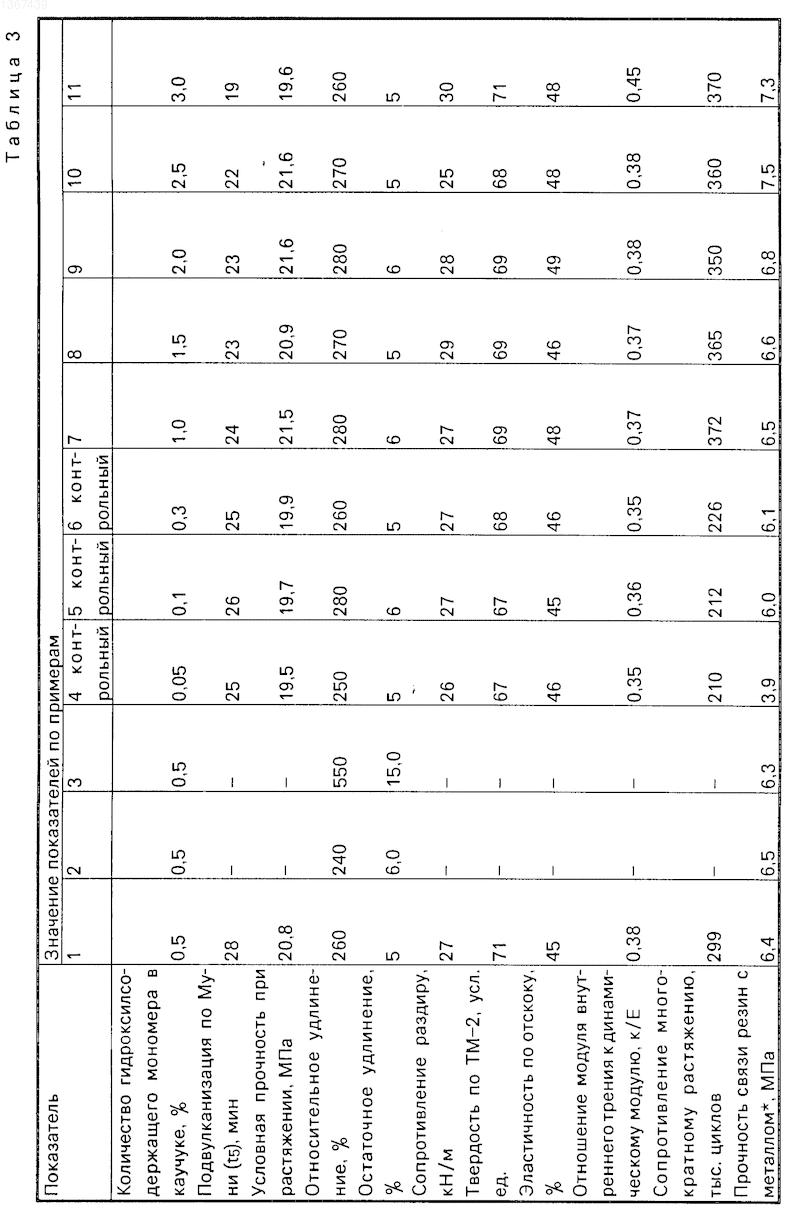

Свойства вулканизатов приведены в табл. 3.
Помимо повышения прочности крепления, предлагаемая смесь позволяет снизить энергозатраты при ее производстве (исключить процесс термопластификации каучука).
Изобретение относится к получению резиновых смесей, используемых для изготовления массивных шин, резиновых технических изделий, производству гуммировочных покрытий. Изобретение позволяет обеспечить повышенную прочность крепления резиновой смеси к металлу посредством изоцианатного клея и уменьшить энергозатраты при ее производстве за счет использования в качестве основы смеси сополимера бутадиена,

- метилстирола и гидроксилсодержащего мономера, выбранного из группы, содержащей b - оксиэтиловый эфир (мет)акриловой кислоты и b - оксипропиловый эфир (мет)акриловой кислоты с содержанием гидроксилсодержащего мономера 0,5 - 3 мас.%. Резиновая смесь содержит, мас. ч.: сополимер бутадиена, a - метилстирола и гидроксилсодержащего мономера 100; серусодержащая вулканизующая группа 6 - 10; пластификатор 2 - 15 и наполнитель 40 - 80. 3 табл.

Рисунки

Заявка

3949642/05, 10.07.1985

Сигов О. В, Гусев Ю. К, Гадебский Г. А, Маркова З. Н, Романова А. Б, Каланчина В. И, Сапронов В. А, Никишин Е. Л, Масагутова Л. В, Полуэктова Л. Е, Нератова Т. Н, Миропольская Н. С, Бодрова Т. П

МПК / Метки

МПК: C08L 9/06

Метки: резиновая, смесь

Опубликовано: 15.07.1994

Код ссылки

<a href="https://patents.su/1-1367439-rezinovaya-smes.html" target="_blank" rel="follow" title="База патентов СССР">Резиновая смесь</a>

Похожие патенты

Способ стабилизации смеси этиларахидоната с эфирами ненасыщенных жирных кислот

Номер патента: 691444

Опубликовано: 15.10.1979

Авторы: Бабанова, Бобылев, Брагинцева, Гольденберг, Пирузян, Тенцова

МПК: C07C 69/52

Метки: жирных, кислот, ненасыщенных, смеси, стабилизации, этиларахидоната, эфирами

...этилар с эфирами ненасьтденных жь достигается тем, что по лагаемому способу в качестве ор ческих добавок используют смесь -приметил-б-этокси 1,2 дигидрох на(сантохин) с бутйлоксианизоло следующем соотношении компонент стабилизирующей смеси, вес.: ЦелшениедонатакислотЦел хирных25 ани 2,2,4- ноли- при Изобретение отно органической химии, билизации эфиров не кислот, в частности щих этиларахидонат, быть использовано в билизации Фармацевт содержащих смеси эт эфирами ненасыщенных ева, Р. "В", -Бебьщав ян А. Я,;(Реуцолва.(о (," 31 и о денХ-ЗЗУдово"о )инс итум.,(им Й;Мь."Сече ов сти ут ио"бйЫогяческ м оелинейий691444 и эффективность торможения расхода этиларахидоната.Использование предложенного способа позволяет уменьшить накопление...

Способ полимеризации виниловых эфиров и производных акриловой кислоты

Номер патента: 77051

Опубликовано: 01.01.1949

Авторы: Арбузова, Плоткина, Ушаков

МПК: C08F 218/04

Метки: акриловой, виниловых, кислоты, полимеризации, производных, эфиров

...полимеризуются совместно с полярными ненасыщенными соединениями, такими, как некоторые простые и сложные виниловые эфиры (винилацетат, винилформиат. ненасыщенные кетоны, производные акриловой и метакриловой кислоты), но не со стиролом, винилкарбазолом и другими неполяр 8117051 812 ными ненасыщенными соединениями. При этом получаются гетерополимеры сшитой структуры,Применение различных аллилацеталей дает возможность варьировать свойства полученных гетеро- полимеров в очень широких пределах.Для получения нерастворимого гетерополимера достаточно ввести 1 моль ацеталя на 100 молей полимеризуемого ненасыщенного мономера с одной двойной связью.Весьма твердые, теплостойкие и совершенно нерастворимые и ненабухающие гетерополимеры...

3, 4-эпоксигексагидробензиловые эфиры ди 3, 4 эпоксигексагидробензоил резорциловой кислоты в качестве мономера высокопрочных термостойких эпоксиполимеров

Номер патента: 667554

Опубликовано: 15.06.1979

Авторы: Артемов, Батог, Бейда, Кирюшина, Петько

МПК: C07D 303/40

Метки: 4-эпоксигексагидробензиловые, высокопрочных, качестве, кислоты, мономера, резорциловой, термостойких, эпоксигексагидробензоил, эпоксиполимеров, эфиры

...для эпоксидной группы в ииклогексановом кольце, атакже полосы при 1190 см и дублетные полосы при 1790 и 1720 см 1, подтверждавшие наличие в молекуле сложноэфирной группировки,П р и м е р 3. При температуре 6070 С смешивают 100 вес.ч. эпоксиднойсмолы, полученной по примеру 1, с 56,8вес.ч, малеинов.го ангидрида и вводят1 вес.ч, ускорителя УП/2. Образовавшийся гомогенный раствор заливаютв разъемные металлические формы, предварительно покрытые антиадгеэи. инойсмазкой и нагретые до 100 С. Отверждение проводят при следуюцем температурном режиме, С/ч 100/1+120/2+140/2++160/2+180/4. Время гелеобразования50 мин,Свойства полимеров:Предел прочности присжатии, кгс/см 1980Теплостойкость поМартенсу, С 210,П р и м е р 4. В условиях примера3...

Тетрафенш10вый эфир п-фенилен-ы; н-ди(циклогекс1ттио)р диамидрдифосфорной кислоты в качестве ингибитора подвулюшизации резиновых смесей

Номер патента: 825536

Опубликовано: 30.04.1981

Авторы: Александров, Баранова, Горелик, Ермаков, Попов, Тархов

МПК: C07F 9/24

Метки: диамидрдифосфорной, ингибитора, качестве, кислоты, н-ди(циклогекс1ттио)р, п-фенилен-ы, подвулюшизации, резиновых, смесей, тетрафенш10вый, эфир

...слой промывают водой (Зх 50 мл) и упаривают растворитель при пониженной температуре. В кубовом остатке после охлаждения получают темный кристаллический: продукт - тетрафениловый эфир п-фе-.вилен М, М -ди(циклогексилтио) диамидо. дифюсфорной кислоты. Вес целевогопродукта 11 г, температура плавления после перекристаллизации нз. спирта 124-2 УС.Элементный состав:Щ 06 ЯЯРНайденов: М 3,37; Р ЧГ,20; -5 3,35.Вычислено,йфМ 3,47; Р 7,665 7,93,П р им е р 2. К суспензии 9,6 г (0,017 г моль) тетрафенилового эфира и-фенилендиамидодифенилфосфорной кислоты в 175 млбензола последовательно добавляют 12,6 г (0,25 гмоль) триэтиламина и раствор циклогексилсулъфеннлхпорида (получен из 0,078 г;моль циклогексантиола) в 50 мл и-гептайа. Реакционную массу переме...

Диглицидиловый эфир терефталоилбис-(4-гидроксибензойной кислоты) в качестве мономера для получения теплостойкого полимера

Номер патента: 1541209

Опубликовано: 07.02.1990

Авторы: Гурьева, Ерофеев, Розенберг, Серебрякова, Тарасов, Цукрук, Шилов

МПК: C07D 303/02, C08L 59/02

Метки: диглицидиловый, качестве, кислоты, мономера, полимера, теплостойкого, терефталоилбис-(4-гидроксибензойной, эфир

...анализа установлен цикл нагрев - охлаждение для этого соединения: Кр 158 С ЖК 212 С полимер.Рентгенографическое исследование 25показывает, что предлагаемое соединение имеет жидкокристаллическую структуру нематического типа. Выше температуры 158 ОС, т.е. в области существования жидкокристаллического состояния,мономер ориентируется в магнитном поле напряженностью 14,5 кг вдоль направления поля с фактором ориентации 0,86.П р и м е р 2. Самоотверждение35 36 мг диглицидилового эфира терефталоил-бис-п-оксибензойной кислоты при нагревании до температуры жидкокристаллического состояния 160 С в течение 6 ч приводит к получению полимера с параметрами теплостойкости, установленными по стандартной методике, а именно термомеханическим методом на...

Предыдущий патент: Способ получения отливок

Следующий патент: Способ воздействия на градоопасные облака

Случайный патент: Многоканальный стабилизирующий источник питания

В верх страницы
