Гермоузел системы управления летательным аппаратом
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ГЕРМОУЗЕЛ СИСТЕМЫ УПРАВЛЕНИЯ ЛЕТАТЕЛЬНЫМ АППАРАТОМ, содержащий корпус, соединенный с кольцом, надетым на тягу управления, и фланцем, прикрепленным к стенке летательного аппарата, отличающийся тем, что, с целью увеличения хода тяги управления и уменьшения габаритов узла в системе управления, снабженной штурвалом, кольцо выполнено в виде направляющей тяги управления, а корпус выполнен жестким, при этом соединение корпуса с кольцом и фланцем выполнено в виде сферических шарниров.
2. Гермоузел по п. 1, отличающийся тем, что направляющая и сферические шарниры загерметизированы с помощью уплотнительных колец.
Описание
Известен гермоузел системы управления летательным аппаратом, содержащий корпус, соединенный со стенкой летательного аппарата, направляющие тяг управления и уплотнительные кольца.
Недостатком указанного гермоузла является невозможность поперечных перемещений и поворота тяг управления.
Наиболее близким техническим решением из известных является гермоузел системы управления летательным аппаратом, содержащий корпус, соединенный с кольцом, надетым на тягу управления, и фланцем, прикрепленным к стенке летательного аппарата.
Недостаток указанного гермоузла заключается в том, что он позволяет только малые перемещения тяги управления, и пригодно для систем, снабженных ручкой управления.
Целью настоящего изобретения является увеличение хода тяги управления и уменьшение габаритов узла в системах управления, снабженных штурвалом.
Указанная цель достигается тем, что кольцо выполнено в виде направляющей тяги управления, а корпус выполнен жестким, при этом соединение корпуса с кольцом и фланцем выполнено в виде сферических шарниров.
А также тем, что направляющая и сферические шарниры загерметизированы с помощью уплотнительных колец.

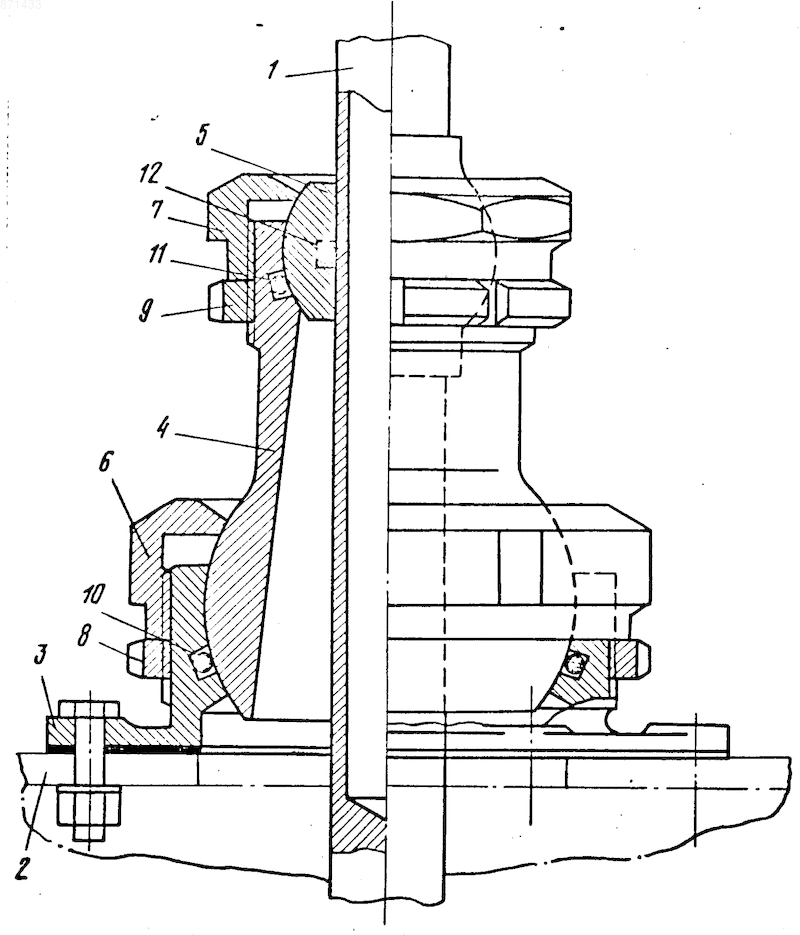

На чертеже изображен предлагаемый гермоузел.
Тяга 1 проходит из герметичной кабины фюзеляжа в негерметичную. На гермоперегородке 2 установлен фланец 3, в который вставлен корпус 4, а в корпус вставлена направляющая 5, вдоль оси которой перемещается тяга. Корпус 4 сопрягается с фланцем 3 и направляющей 5, образуя сферические шарниры, которые скрепляются с помощью гаек 6 и 7 и контргаек 8 и 9. В проточки внутренних сферических поверхностей фланца и промежуточного звена вставлены уплотнительные кольца 10 и 11, а в проточку внутреннего цилиндра направляющей установлено уплотнительное кольцо 12.
Гермоузел работает следующим образом.
Тяга 1 перемещается в отверстии направляющей 5. Перемещения тяги в направлениях, перпендикулярных ее оси, и поворот оси тяги выбирают за счет вращений, происходящих в сферических шарнирах.
Гермоузел позволяет увеличить ход тяг управления и уменьшить габариты узлов герметизации в системе управления.
Рисунки
Заявка
2925382/23, 14.05.1980
Гитис А. И, Смагин В. В
МПК / Метки
МПК: B64C 13/28
Метки: аппаратом, гермоузел, летательным, системы
Опубликовано: 20.10.1995
