Полимерная композиция
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1832700
Авторы: Бобровский, Бутаков, Головненко, Каменский, Китайгора, Паверман, Соболева, Суворов
Формула
Полимерная композиция, содержащая суспензионный поливинилхлорид, сложноэфирный пластификатор, свинцовый стабилизатор и антипирен-дымоподавитель, включающий трехокись сурьмы, окись цинка, борную кислоту, карбонат кальция и тригидрат окиси алюминия, отличающаяся тем, что, с целью снижения дымообразования и выделения хлористого водорода при горении при сохранении низкой горючести и относительного удлинения при разрыве после теплового старения, она дополнительно содержит аэросил при следующем соотношении компонентов, мас.ч.
Суспензионный поливинилхлорид 100
Сложноэфирный пластификатор 45 60
Свинцовый стабилизатор 4 6
Трехокись сурьмы 6 12
Окись цинка 1,5 2,5
Борная кислота 0,1 1,0
Карбонат кальция 40 80
Тригидрат окиси алюминия 20 60
Аэросил 3 5
Описание
Целью изобретения является снижение дымообразования и выделения хлористого водорода при горении при сохранении низкой горючести и относительного удлинения при разрыве после теплового старения.
Поставленная цель достигается тем, что полимерная композиция, содержащая суспензионный ПВХ, сложноэфирный пластификатор, свинцовый стабилизатор и антипирен-дымоподавитель, включающий трехокись сурьмы, окись цинка, борную кислоту, карбонат кальция и тригидрат окиси алюминия, дополнительно содержит аэросил при следующем соотношении компонентов. мас.ч.
Суспензионный ПВХ 100
Сложноэфирный пластификатор 45-60
Свинцовый стабилизатор 4-6
Трехокись сурьмы 6-12
Окись цинка 1,5-2,5
Борная кислота 0,1-1,0
Карбонат кальция 40-80
Тригидрат окиси алюминия 20-60
Аэросил 3-5
В качестве суспензионного ПВХ композиция содержит ПВХ С7059М или ПВХ С7058М по ГОСТ 14332-78E; сложноэфирный пластификатор диоктилфталат (ДОФ по ГОСТ 8728-77), диалкилфталат (ДАФ789 ДАФ810 по ГОСТ 8728-77), диизододецилфталат (ДДДФ, ГОСТ 8728-77), диоктилсебацинат (ДОС по ГОСТ 8728-77), диалкилфенилфосфат (ДАФФ, ГОСТ 8728-77) или их смеси. В качестве свинцового стабилизатора могут быть использованы трехосновный сульфат свинца (ТОСС, ТУ 6-09-098-75), двухосновный фталат свинца (ДОФТС, Ту 6-09-600-76), основной карбонат свинца (ОКС, ТУ 6-09-600-76). Трехокись сурьмы может использоваться марки 4. по ТУ 6-09-3267-84 и техническая по ТУ 48-14-1-85. Тригидрат окиси алюминия выпускается по ТУ 6-47-107-88, мел тонкодисперсный для норпластов по ТУ 6-18-38-85, мел химически осажденный по ГОСТ 8253- 79, окись цинка по ТУ 48-7-17-82, борная кислота по ГОСТ 8704-78, аэросил по ГОСТ 14922-77.
Кроме перечисленных выше компонентов, предлагаемая композиция может содержать другие целевые добавки, например смазки, в частности СЖК С21 - С25 по ТУ 38.1О716-75.
П р и м е р 1 В смесителе перемешивают 100 мас.ч. ПВХ С-7059М, 6 мас.ч. трехокиси сурьмы, 1,5 мас.ч. окиси цинка, 0,1 мас.ч. борной кислоты, 40 мас. ч. карбоната кальция, 20 мас.ч. тригидрата окиси алюминия и 3 мас.ч. аэросила при 60oС в течение 8-10 мин. Затем через форсунку за 6-8 мин вводят предварительно подогретую до 60- 70oС суспензию 4 мас.ч. ТОСС в 30 мас.ч. ДОФ и 15 мас. ч. ДОС. Поднимают температуру до 95-100oС и перемешивают в течение 10-30 мин. Затем смесь охлаждают при перемешивании и гранулируют при температуре 150-170oС. Образцы для испытаний готовят вальцово-прессовым способом. Температура вальцевания 160-170oС, время вальцевания 4-10 мин; прессуют при температуре 165-175oС в течение 3 мин под давлением 120 кгс/см2. Коэффициент дымообразования (Kg) и кислородный индекс (КИ) определяют по ГОСТ 12,1,044-89. Выделение хлористого водорода при горении (АHCl) определяют методом сжигания образцов в печи с непосредственным растворением продуктов горения в дистиллированной воде и последующим потенциометрическим титрованием полученного раствора азотнокислым серебром. Относительное удлинение (
p) до старения и после старения в течение 7 суток при температуре 100oС (

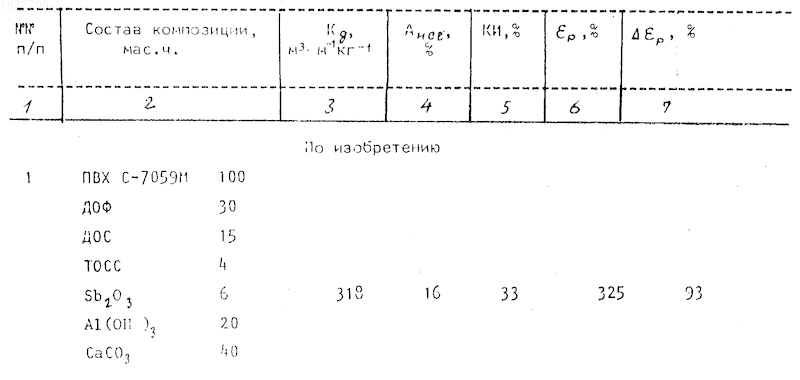

Ep) определяют по ГОСТ 11262-80.Состав и свойства композиции приведены в таблице.
П р и м е р ы 2-25 (предлагаемые).
П р и м е р 26 (для сравнения).

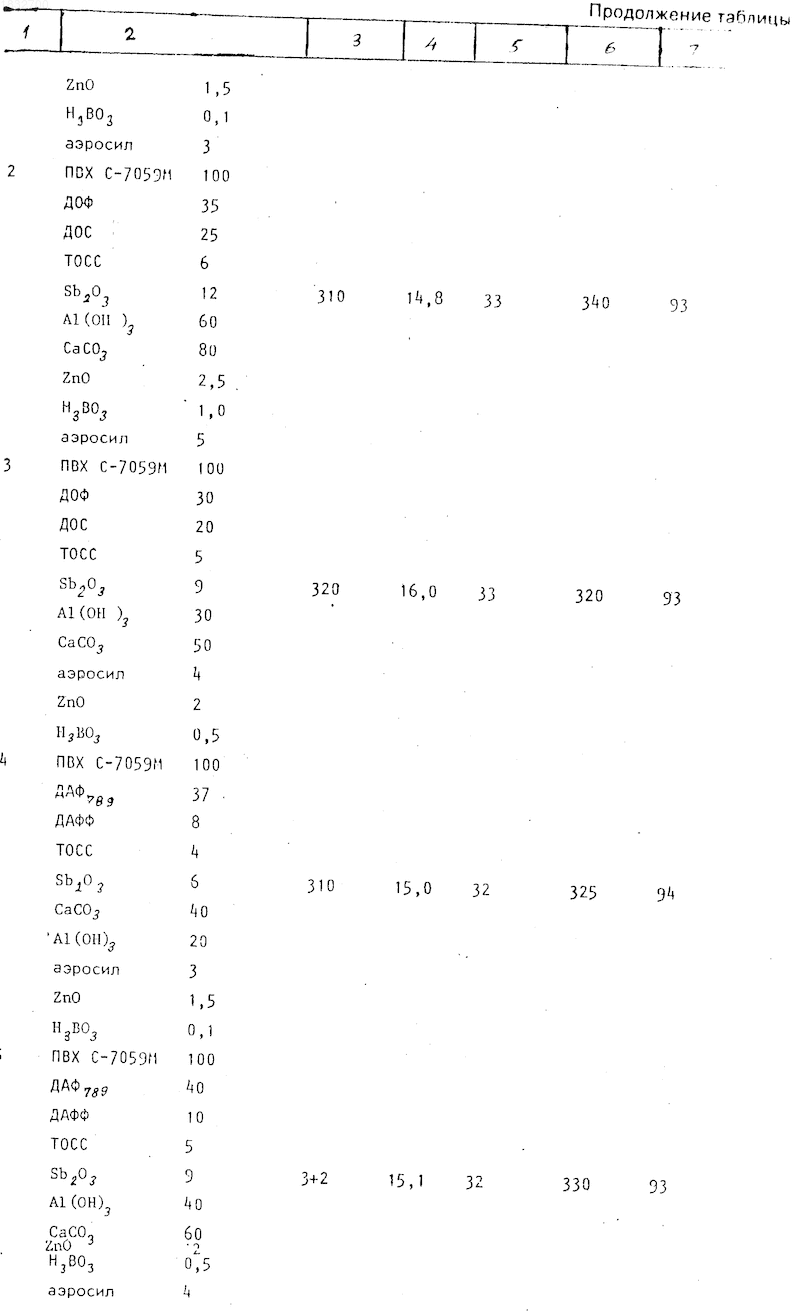

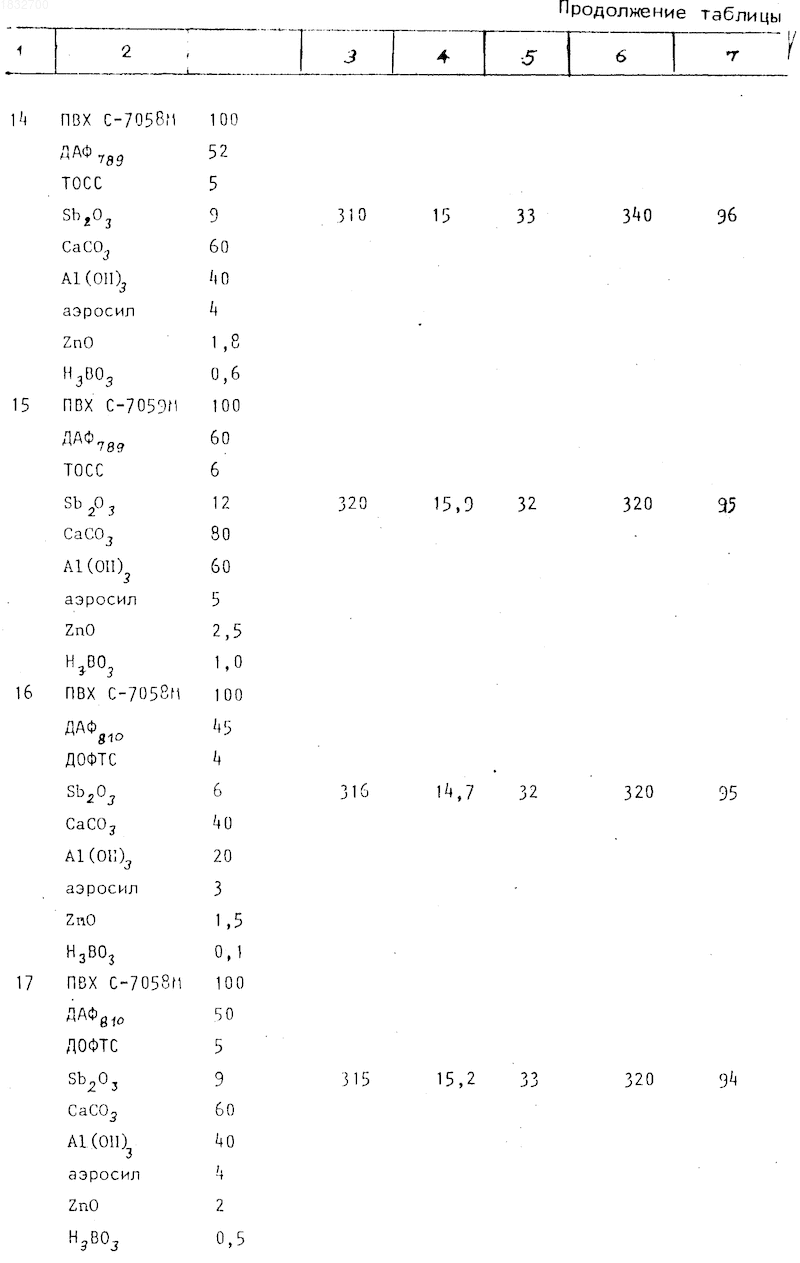

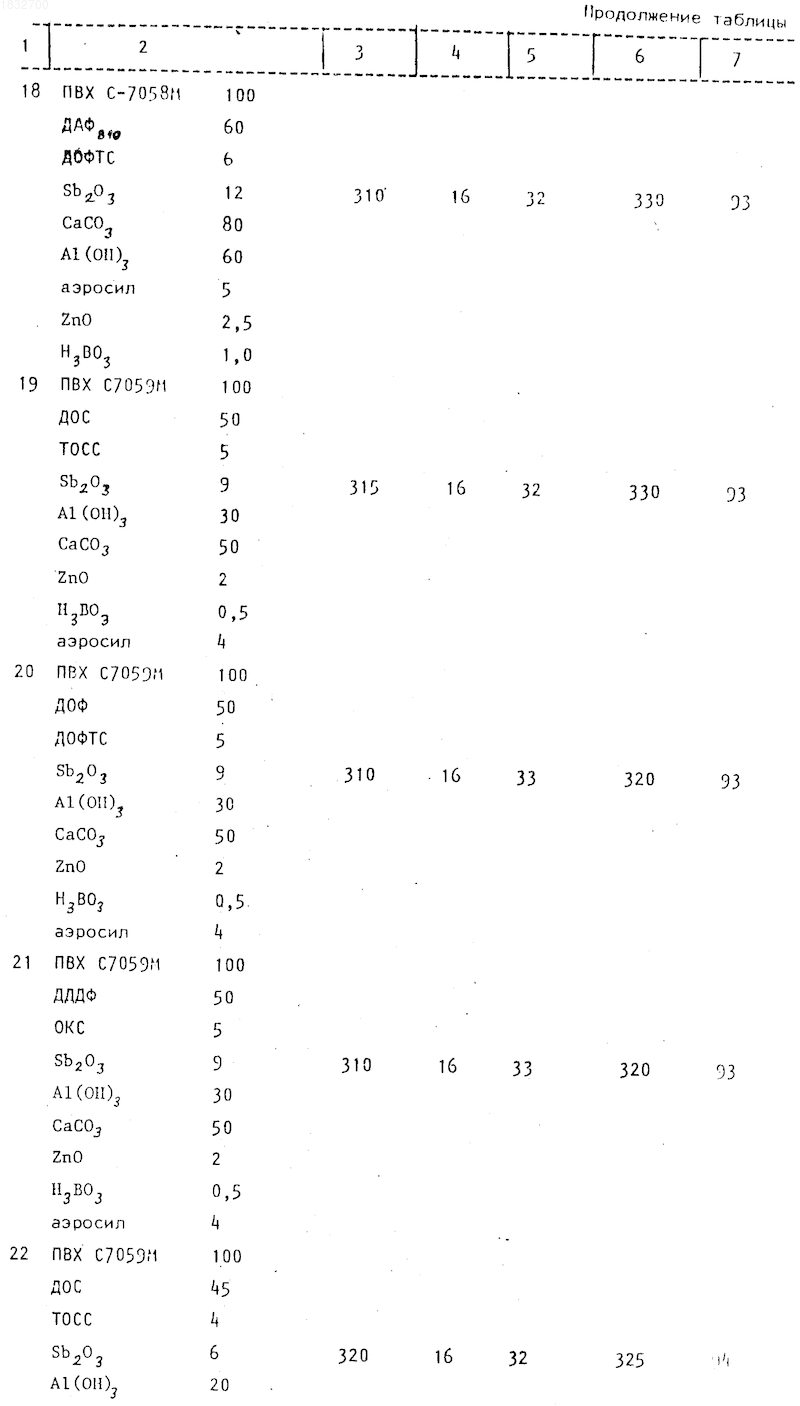

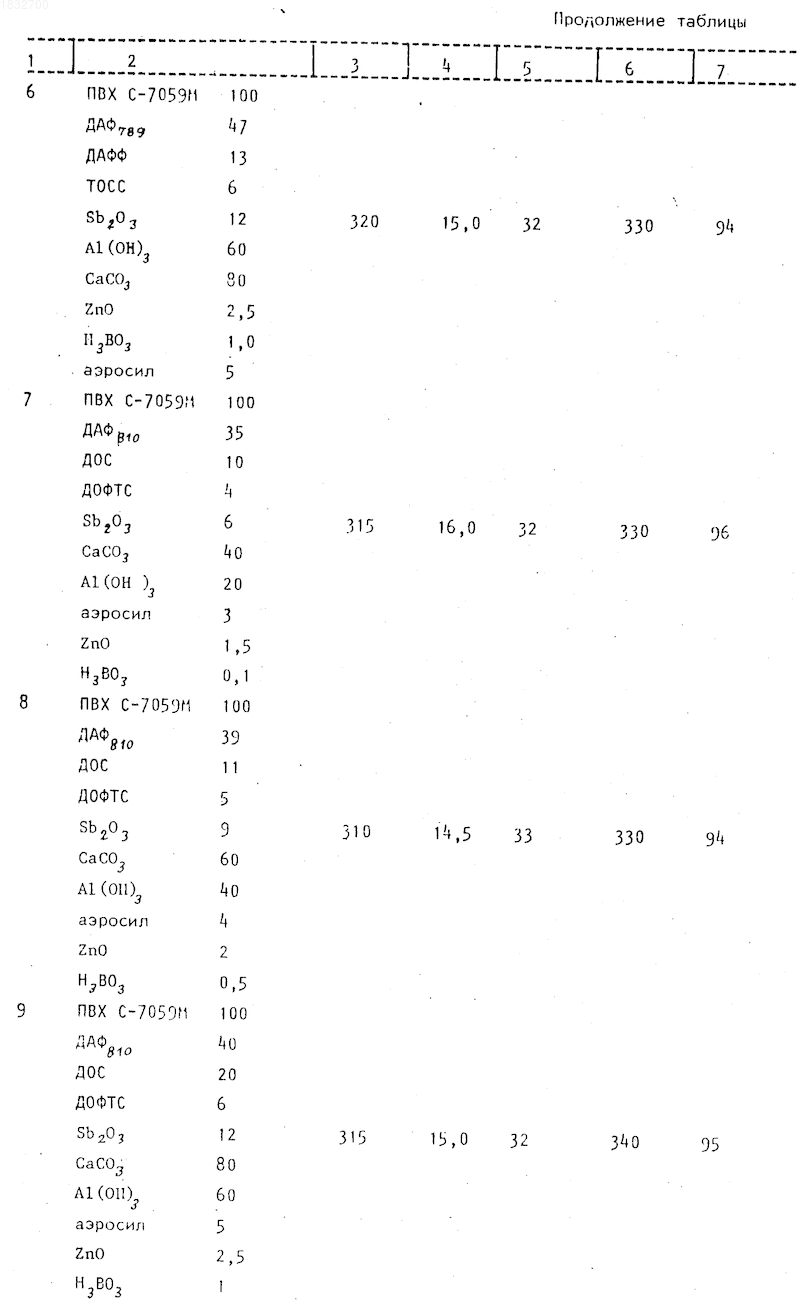

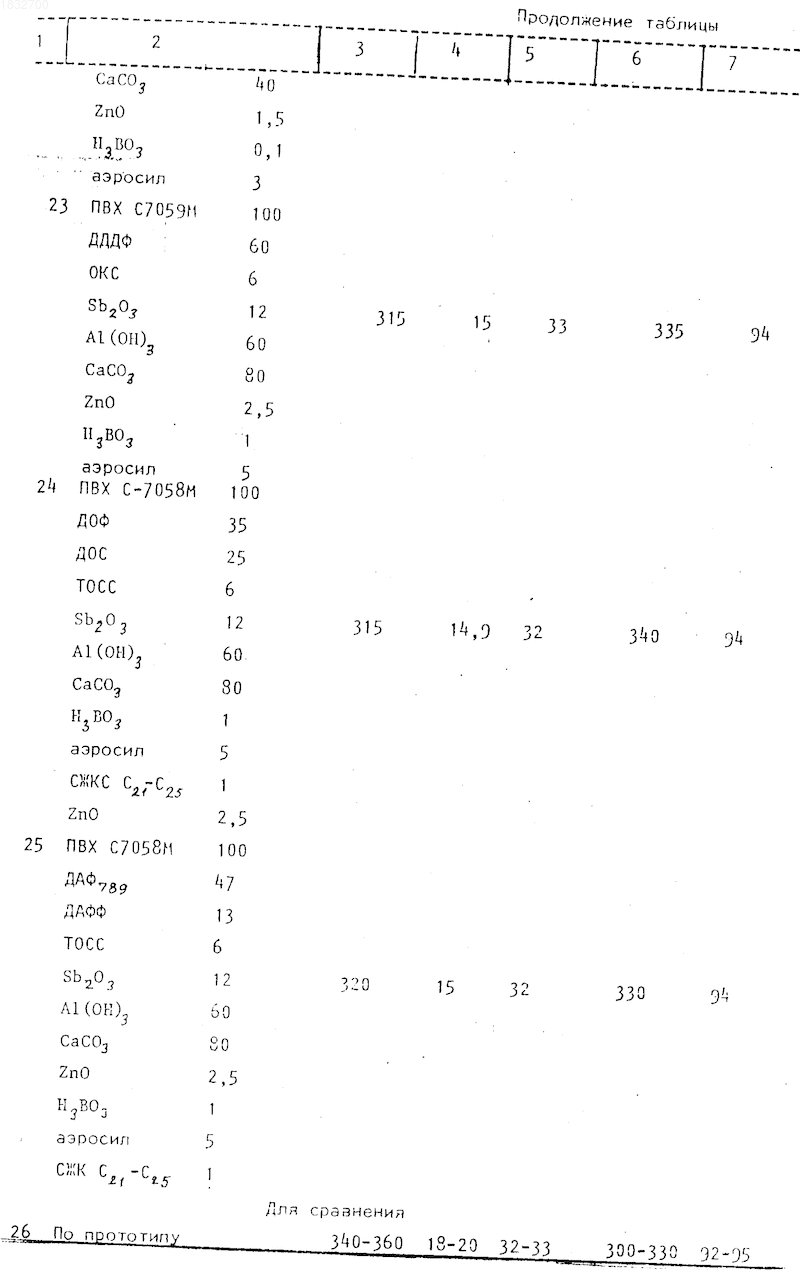

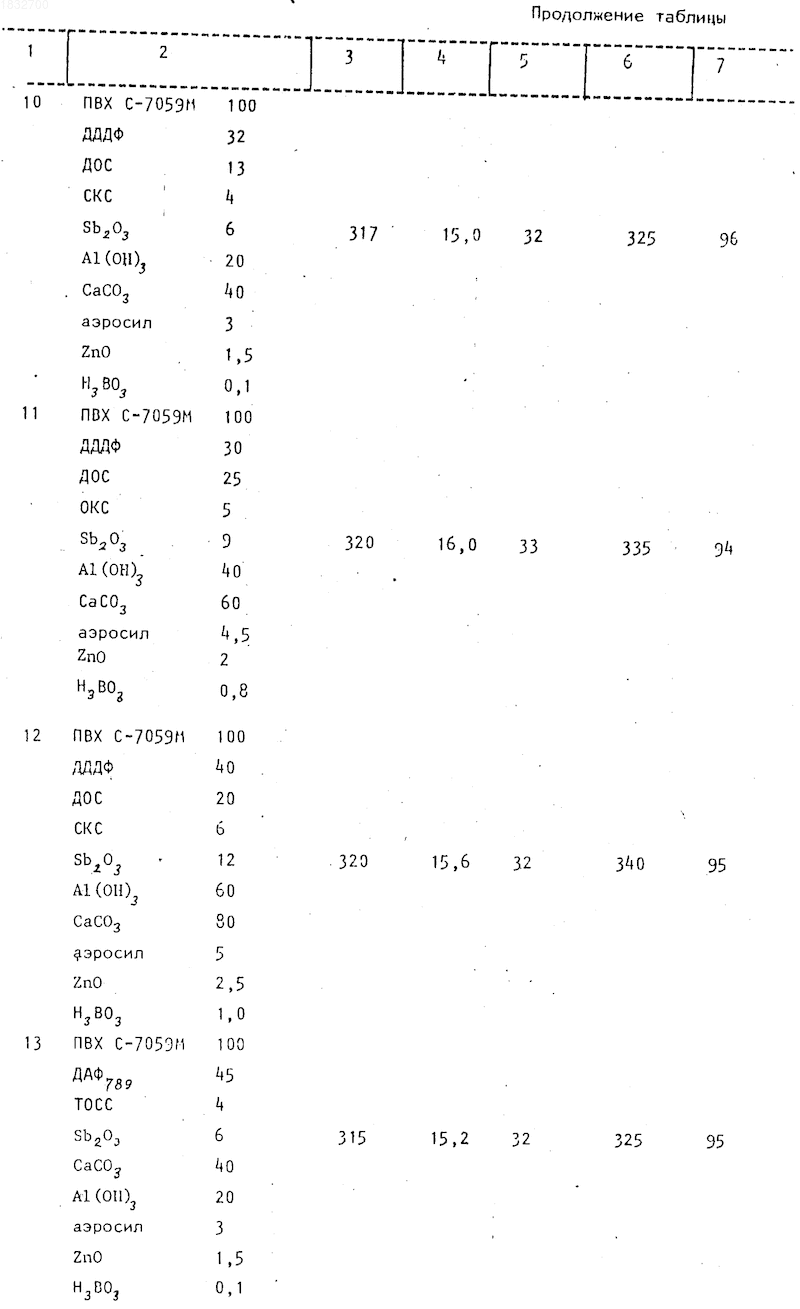

Композиции готовят и испытывают, как указано в примере 1. Составы и свойства композиций приведены в таблице. ТТТ1 ТТТ2 ТТТ3 ТТТ4 ТТТ5
Использование: для изоляции и защитных оболочек электрических проводов и кабелей, различных покрытий, находящихся в условиях повышенной пожароопасности. Сущность: композиция включает, мас.ч.: суспензионный ПВХ 100, сложноэфирный пластификатор 45-60, свинцовый стабилизатор 4-6, антипирен - дымоподавитель: трехокись сурьмы 6-12, окись цинка 1,5-2,5, борная кислота 0,1-1,0, карбонат кальция 40-80, тригидрат окиси алюминия, аэросил 3-5. 1 табл.
Рисунки
Заявка
4921883/05, 26.03.1991
Научно-исследовательский институт химии и технологии полимеров им. акад. В. А. Каргина с опытным заводом
Китайгора Е. А, Головненко Н. И, Суворов В. Н, Соболева Н. С, Каменский М. К, Паверман Н. Г, Китайгора Б. П, Бутаков Г. В, Бобровский В. В
МПК / Метки
МПК: C08K 13/02, C08L 27/06, H01B 3/44
Метки: композиция, полимерная
Опубликовано: 27.06.1996
Код ссылки
<a href="https://patents.su/0-1832700-polimernaya-kompoziciya.html" target="_blank" rel="follow" title="База патентов СССР">Полимерная композиция</a>
Флюс для сварки сталей, покрытых алюминием
Номер патента: 1274894
Опубликовано: 07.12.1986
Авторы: Горячева, Дикун, Немковский, Подольский, Соколов, Шатов
МПК: B23K 35/362
Метки: алюминием, покрытых, сварки, сталей, флюс
...содержания окиси кальция и фтористого кальция против указанного приводит к повышению температуры плавления шлаковой системы, чта затрудняет вывод окислов алюминия иэ сварочной ванны и тем самым снижает пластичновяэкие свойства металла шва. В составе соотношение окиси каль- фО ция к фтористаму кальцию составляет в среднем 0,95. При таком соотношении образуется легкоплавкая эвтектика СаО-СаР - А 10 с температурой эатвердевания 1230 Си плотностью 2,3 г/см , что позволяет выводитьЭокисленный алюминий в шлак даже при толщине алюминиевого покрытия в450 мкм. Уровень содержания алюминия в металле шва, с которого начинает 5 О сказываться ега вредное влияние на структуру и свойства металла шва, составляет 0,277. Введение никеля способствует...
Способ вибрационной обработки деталей из алюминия, цинка и сплавов на их основе
Номер патента: 1664527
Опубликовано: 23.07.1991
Авторы: Берещенко, Власов, Киреев, Лубенская
МПК: B24B 31/06
Метки: алюминия, вибрационной, основе, сплавов, цинка
...ЦАУ) по предлагаемому способу и известному осуществляется при одинаковых режимах вибрации: амплитуде колебаний 1 мм и частоте 53,3 Гц, при загрузке 7 кг полимерного наполнителя и 1 кг обрабатываемых деталей, количество воды 1 л, Подача полиметилполисилоксановой жидкости ПССосуществляется через 30 мин по 0,2 - 0,3 мл (из расчета содержания воды в объеме контейнера 1 л).Результаты исследований приведены в таблице,Из представленной зависимости(фиг, 1) роста объема пены от времени виброобработки в полимерном наполнителе в воде в отсутствие полиметилполисилоксановой жидкости видно, что через 30 мин обработки объем пены становится равным 60 от объема контейнера, что затрудняет движение среды и приводит к ее остановке (фиг, 2), при этом...
Стеклосмазка для горячей обработки металлов давлением
Номер патента: 1761778
Опубликовано: 15.09.1992
Авторы: Герзмава, Дробич, Карасик, Мацюра, Шперлин, Штанько
МПК: C10M 125/06
Метки: горячей, давлением, металлов, стеклосмазка
...железа двухвалентного,железа трехвалентного и серу при следующем соотношении компонентов, мас. :Оксид кремния 25-30Оксид кальция 30,5 - 38.,0Оксид магния 2,5-5,0Оксид алюминия 4-8Осиц калия 0,01 - 3,00Оксид бора 5 - 10Оксид маоганцэ 0,1-2,4Оксид железа двухвалентного 0,05 - 2,50Оксид железа трехвалентного 10-20Сера 0,05-4,09Для приготовления стеклосмазки использовали сырьевые материалы по следующим ГОСТам;оксид кремния вводили кварцевым пескомГОСТ 22551-77; оксид кальция - мелом ГОСТ17498-72; оксид магния - ГОСТ 4526-75; ок.сид алюминия - глиноземом ГОСТ 6912 - 64;оксид калия - поташом ГОСТ 10690-73; оксид бора - борной кислотой ГОСТ 18704 - 78;оксид марганца ТУ 14-9-54-73; оксиды железа ГОСТ 8136-74, сера ТУ МХП ОРУ 83-67,Сырьевые...
Способ получения высокооктанового бензина
Номер патента: 1737000
Опубликовано: 30.05.1992
Авторы: Георгиевский, Марышев, Моисеев, Орлов, Скипин
МПК: C10G 59/02
Метки: бензина, высокооктанового
...продукта 97 пунктов, ИОЧ фракции, выкипающей до 100 С, 81,8 пункта,фракционный состав, Н,К. - 38, 10% - 54,50% - 95, 90% - 153; К.К. - 193, Компаундированием целевого продукта в качестве базового компонента и низкооктановыхбензинов получают незтилированные автобензины типа АИ - 93 (либо А - 76) с высокимиэксплуатационными характеристиками,этилированием целевого продукта с концентрацией ТЭС 0,1-0,2 г/кг получают автобензин типа АИ.Таким образом, комбинированная переработка бензиновых фракций в соответст-"вии с предложенным способом позволяетповысить качество целевого продукта засчет повышения его ИОЧ с 95 до 97 пунктов.Существенным является то обстОятельствочто прирост октанового числа происходитпреимущественно за счет легкокипящей...
Резиновая смесь
Номер патента: 1808836
Опубликовано: 15.04.1993
Авторы: Дырда, Ермак, Зинухов, Карант, Коваль, Коноваленко, Масленникова, Носников, Огневский, Стешенко, Суходольская
МПК: C08K 13/02, C08L 9/00
...таким образом: суспензию 1.8 г хинондиимина и 3 г дитионита натрия кипятят в 25 мл этилового спирта 30 мин, разбавляют 100 мл воды и отфильтровывают бесцветный осадок. Выход 82, т.пл. 259-260 С. Характеристика применяемых ингреди. ентов приведена в табл.1.Резиновые смеси готовят в лабораторном резиносмесителе со скоростью вращения роторов 30 об/мин и объемом смесительной камеры 2 л при 120 С в течение 7 мин 2,5- бис(этоксикарбониламин)-й,й -бис(фенилсульфонил)1,4-фенилендиамин вводится на первой стадии смешения. Серу вводят на второй стадии смешения (на вальцах) при температуре валков 40-50 ОС, Смеси вулканизуют в электропрессе при 151 ЫС 15 мин. Испытания вулканизатов проводят по общепринятым методикам. Состав резиновых смесей...
Предыдущий патент: Ножевой блок головки куттера
Следующий патент: Способ монтажа катодных секций алюминиевого электролизера
Случайный патент: 412951
