Сверхпроводящий ключ
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СВЕРХПРОВОДЯЩИЙ КЛЮЧ, содержащий токонесущий элемент из бифилярно уложенных слоев фольги сверхпроводника второго рода с изоляционными прокладками между слоями, отличающийся тем, что, с целью повышения токонесущей способности сверхпроводящего ключа и улучшения его стабильности, на участках перегиба токонесущего элемента по всей поверхности уложены и прижаты к нему экраны из сверхпроводящего материала.
2. Ключ по п.1, отличающийся тем, что экраны из сверхпроводящего материала приклеены по всей поверхности на участках перегиба токонесущего элемента.
Описание
Целью изобретения является повышение токонесущей способности и стабильности ключа.
Сущность изобретения заключается в том, что в сверхпроводящем ключе, содержащем сверхпроводящий токонесущий элемент из бифилярно уложенных слоев фольги сверхпроводника второго рода с изоляционными прокладками между слоями, на участки слоев сверхпроводящего токонесущего элемента в местах перегибов по всей поверхности уложены и прижаты к нему экраны из сверхпроводящего материала, при этом для плотного прилегания экраны приклеиваются по всей поверхности к местам перегибов слоев сверхпроводящего токонесущего элемента.

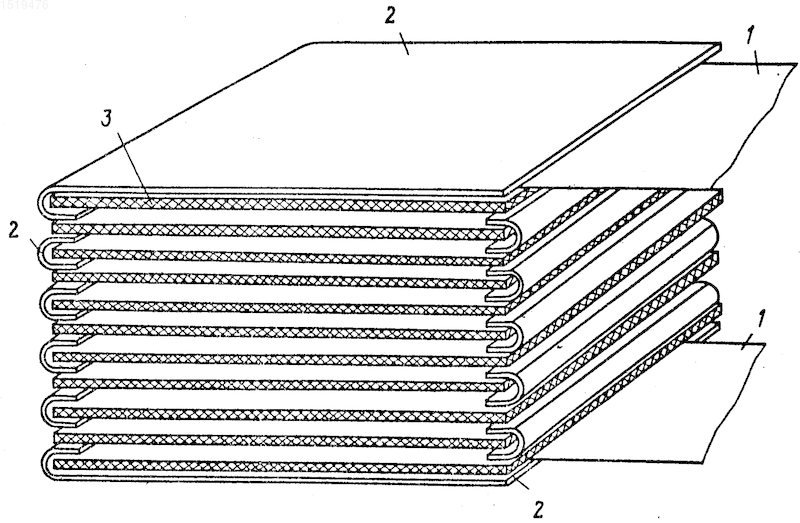

На чертеже представлен общий вид сверхпроводящего ключа.
Сверхпроводящий ключ состоит из бифилярно уложенного сверхпроводящего токонесущего элемента 1, сверхпроводящих экранов 2, уложенных по поверхности слоев сверхпроводящего токонесущего элемента 1 в местах перегибов, изоляционных прокладок 3, расположенных между слоями сверхпроводящего токонесущего элемента 1.
Установка сверхпроводящих экранов за счет компенсации нормальной составляющей магнитного поля в местах перегибов сверхпроводящего токонесущего элемента увеличивает токонесущую способность и стабильность самых слабых мест сверхпроводящего ключа и, следовательно, улучшает токонесущую способность и стабильность сверхпроводящего ключа в целом.
Изобретение относится к электротехнике и находит применение в сверхпроводящих магнитных системах, например, при выводе запасенной в обмотке магнита электромагнитной энергии. Целью изобретения является повышение токонесущей способности и улучшение стабильности сверхпроводящего ключа. Цель достигается за счет компенсации магнитного поля, нормального к поверхности токонесущего элемента, в местах перегиба последнего. Это является результатом того, что на участки слоев токонесущего элемента 1 в местах перегибов по всей поверхности уложены и прижаты к нему экраны 2 из сверхпроводящего материала, при этом для плотного прилегания экраны приклеиваются по всей поверхности к местам перегибов слоев токонесущего элемента. Сверхпроводящий ключ может успешно осуществить коммутацию сверхпроводящей магнитной системы, повысить токонесущую способности в 2 - 2,5 раза и увеличить стабильность работы. Данное техническое решение может найти широкое применение в электромагнитных системах со сверхпроводящими элементами, что приведет к повышению КПД всей системы. 1 з.п.ф-лы, 1 ил.
