Грузовое судно

Номер патента: 1471453

Формула

ГРУЗОВОЕ СУДНО, включающее трюм и многоярусные съемные палубные секции с несущими балками, отличающееся тем, что, с целью расширения его эксплуатационных возможностей путем увеличения допускаемой нагрузки на палубные секции, последние снабжены нишами и клиновидными выступами, размещенными соответственно на верхних и нижних поверхностях палубных секций соосно друг другу и несущими балками, причем клиновидные выступы каждой из палубных секций выполнены с возможностью сопряжения с нишами смежных палубных секций, а расстояние между клиновидными выступами или нишами выбрано из условия
+ 2 1-0,5 1, ,
где f_В - площадь поперечного сечения внешнего пояса несущих балок;
f₀ - площадь поперечного сечения внутреннего пояса несущих балок;
I₁ - расстояние между клиновидными выступами или нишами;
I - длина несущих балок.

Описание

Изобретение относится к области судостроения и может быть использовано при проектировании и постройке грузовых судов с многоярусными палубами, предназначенными для перевозки тарно-штучных грузов.
Целью изобретения является расширение эксплуатационных возможностей судна путем увеличения допускаемой нагрузки на палубные секции.

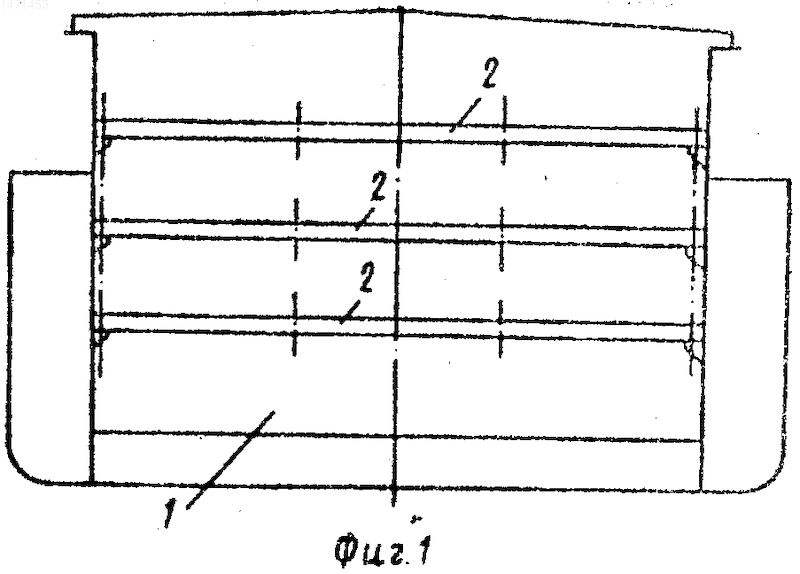

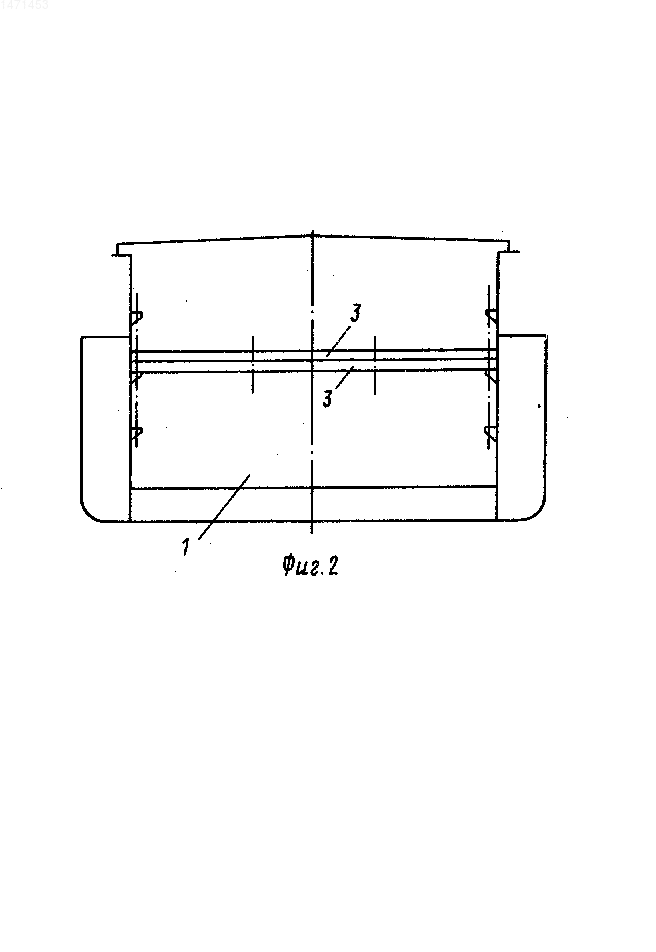

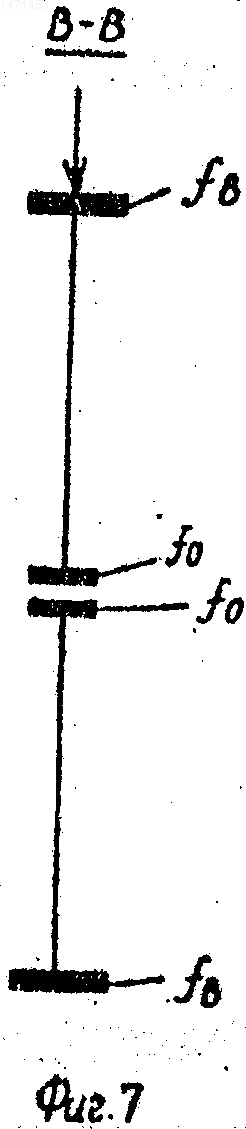

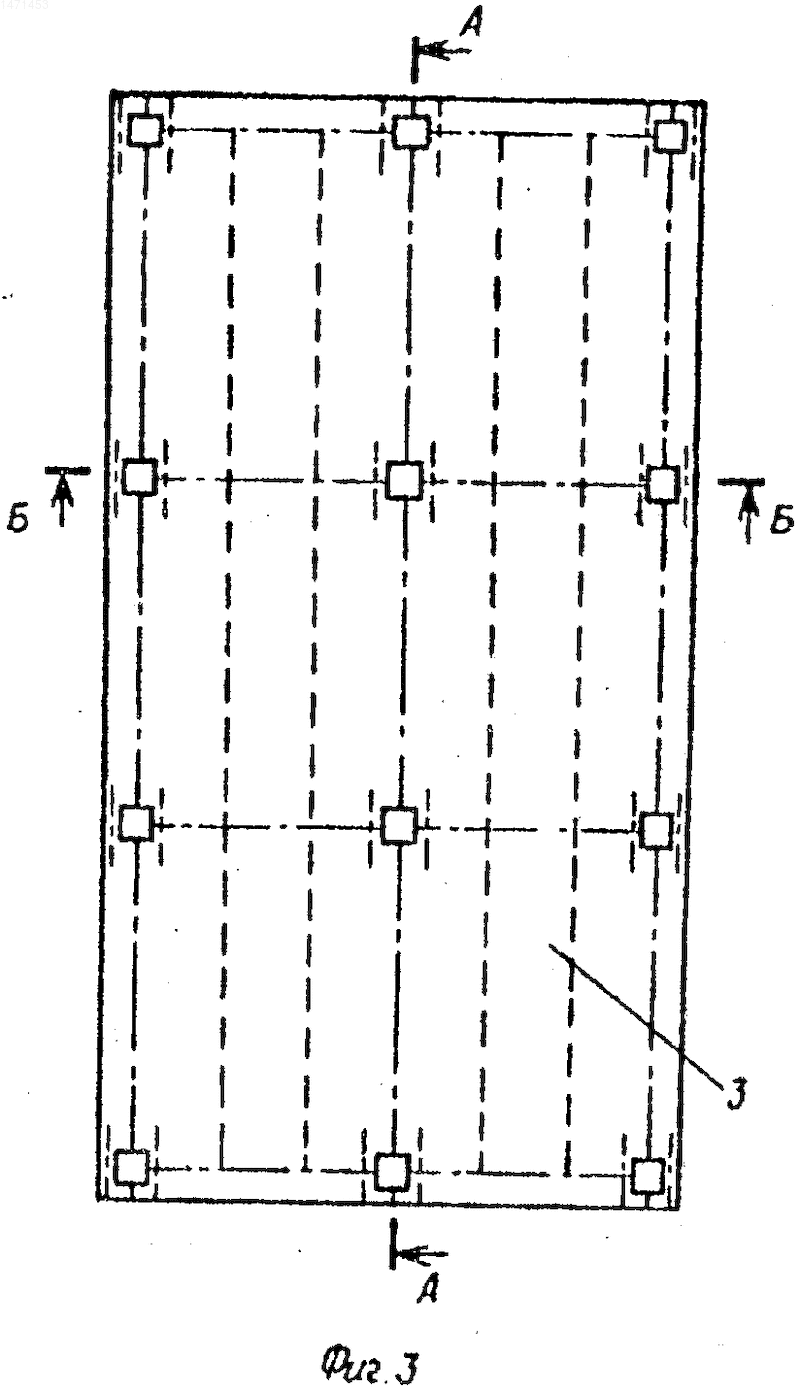

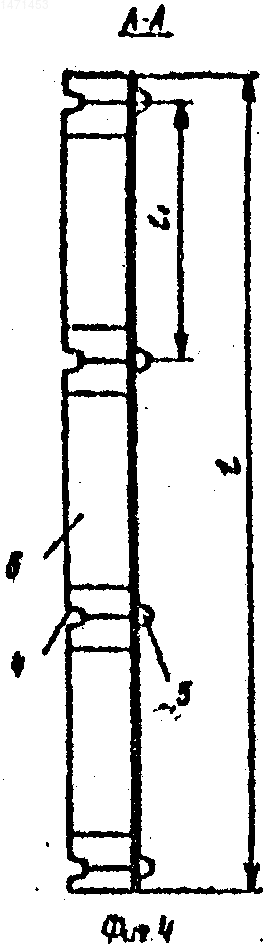

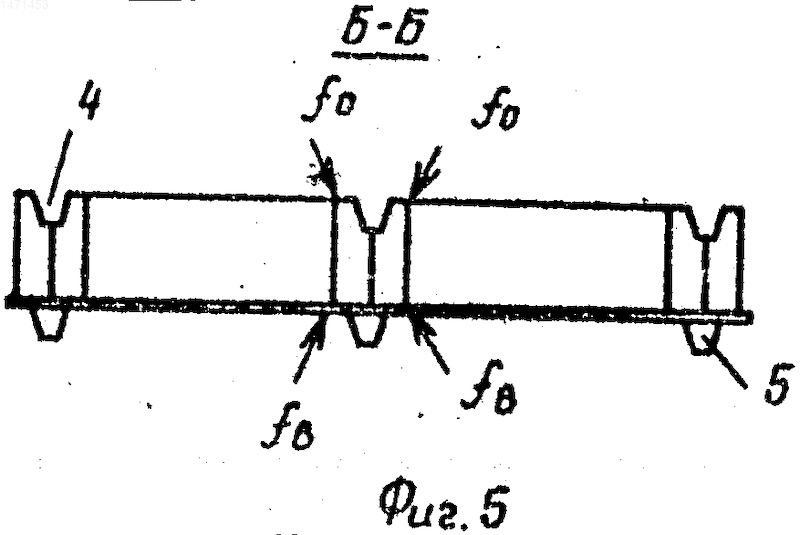

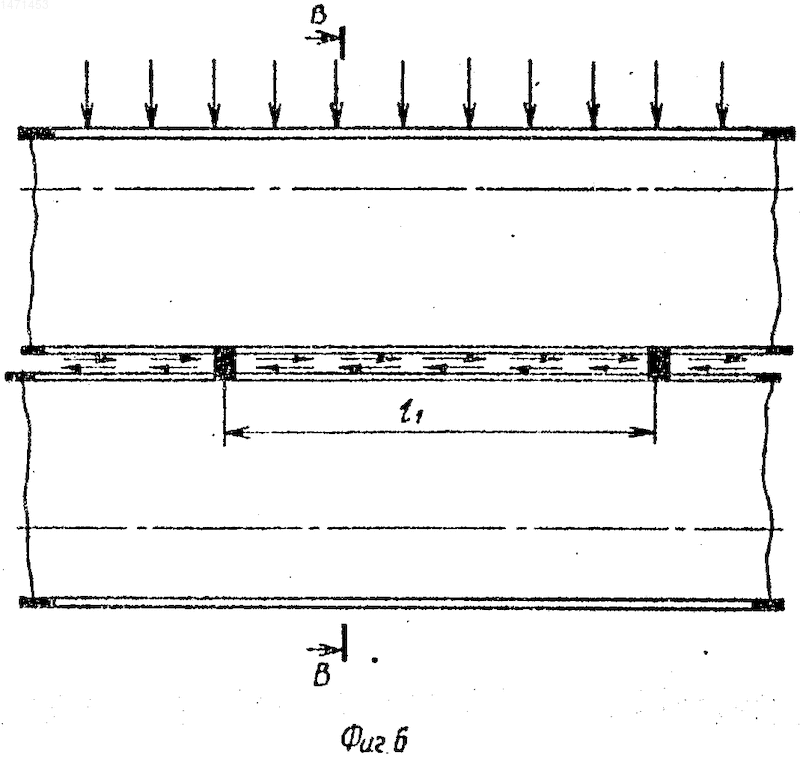

На фиг. 1 изображено грузовое судно, поперечное сечение по трюму; на фиг. 2 - то же, палубные секции уложены друг на друга; на фиг. 3 - то же, вид на палубную секцию сверху; на фиг. 4 - сечение А-А на фиг. 3; на фиг. 5 - сечение Б-Б на фиг. 3; на фиг. 6 - схема участка составной балки; на фиг. 7 - сечение В-В на фиг. 6.
Грузовое судно включает трюм 1 и многоярусные съемные палубы 2, состоящие из секций 3, на верхних и нижних поверхностях которых соответственно выполнены ниши 4 и клиновидные выступы 5, расстояние l₁между которыми (нишами или выступами) выбрано из условия

+ 2

1-0,5

1, где f_в - площадь поперечного сечения внешнего пояса несущих балок 6 палубных секций (см²);
fo - площадь поперечного сечения внутреннего пояса несущих балок 6 палубных секций (см²);
l - длина несущих балок (м).
Клиновидные выступы 5 расположены соосно нишам 4 и несущим балкам 6 палубных секций. При этом клиновидные выступы каждой из палубных секций выполнены с возможностью сопряжения с нишами смежных палубных секций.
При перевозке грузов с расчетной интенсивностью нагрузки палубные секции 3 устанавливаются в своих штатных местах.
При перевозке грузов с увеличенной интенсивностью нагрузки палубные секции 3 укладываются друг на друга (клиновидные выступы 5 входят в ниши 4), образуя сплошную балку.
(56) Заявка Франции N 2279612, кл. B 63 B 25/18, 1976.
Изобретение относится к области судостроения и может быть использовано при проектировании и постройке грузовых судов с многоярусными палубами, предназначенных для перевозки тарно-штучных грузов. Цель изобретения - расширение эксплуатационных возможностей судна путем увеличения допускаемой нагрузки на палубные секции. Грузовое судно включает трюм 1 и многоярусные съемные секции 3 палуб с несущими балками. Палубные секции 3 снабжены нишами и клиновидными выступами, размещенными соответственно на верхних и нижних поверхностях палубных секций соосно друг другу и несущим балкам. При этом клиновидные выступы каждой из палубных секций выполнены с возможностью сопряжения с нишами смежных палубных секций, а расстояние между клиновидными выступами или нишами выбирается из условия 2/3(f_в:f_o)²:[1+(f_в:f_o)]

(l₁:l)²+2(f_в:f_o)(l₁:l)[1-0,5(l₁:l)]

1 где f_в - площадь поперечного сечения внешнего пояса несущих балок; f_o - площадь поперечного сечения внутреннего пояса несущих балок; l₁ - расстояние между выступами или нишами; l - длина несущих балок. 7 ил.

Рисунки

Заявка

4166173/11, 23.12.1986

Центральное технико-конструкторское бюро Министерства речного флота РСФСР

Пошерстников Г. С, Никитин Г. С, Бойцов Г. В

МПК / Метки

МПК: B63B 25/18

Метки: грузовое, судно

Опубликовано: 30.04.1994
