Способ термической обработки титановых сплавов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ
ТИТАНОВЫХ СПЛАВОВ, включающий насыщение водородом до концентрации образования гидридной фазы, циклический нагрев до температуры выше термодинамической устойчивости гидридов, охлаждение и последующий вакуумный отжиг, отличающийся тем, что, с целью повышения прочности и пластичности путем измельчения зерна, циклический нагрев проводят до температуры на 50 90oС выше температуры термодинамической устойчивости гидридов, а охлаждение до температуры на 20 50o ниже температуры конца эвтектоидного b _
+
превращения с количеством циклов 5 - 10, после термоциклической обработки проводят полигонизационный отжиг при температуре на 40 100oС ниже температуры начала рекристаллизации наводороженного сплава в течение 0,25 2 ч, а вакуумный отжиг проводят при температуре на 10 50oС выше температуры начала рекристаллизации обезводороженного сплава.
2. Способ по п.1, отличающийся тем, что наводороживание проводят до концентрации водорода 0,25 1,0 мас.
Описание
Целью изобретения является повышение прочностных и пластических характеристик титановых сплавов за счет измельчения зерна.
П р и м е р. Образцы из сплава ВТ5-1 наводороживали при 800оС до концентрации (Сн) 0,25-1,0 мас. затем нагревают до температуры на 50-90оС выше температуры термодинамической устойчивости гидридов (tтуг) и охлаждают до температуры на 20-50оС ниже температуры конца эвтектоидного
->> + превращения (tэк), термоциклирование проводят в течение 5-10 циклов, затем проводят полигонизационный отжиг при температуре на 40-100оС ниже температуры начала рекристаллизации наводороженного сплава (tрн) в течение 0,25-2 ч. Затем проводили вакуумный отжиг при температуре на 10-50оС выше температуры начала рекристаллизации обезводороженного сплава (tр), обработку проводили по следующим конкретным режимам.Режим 1 (известный способ).
Наводороживание при 800оС до концентрации (Сн) 0,6% (по массе), нагрев до t tтуг + 150оС, охлаждение на 100оС ниже температуры начала выделения гидридов (tвг); N 20 циклов, вакуумный отжиг при 850оС,
в= 2 ч.Режим 2.
Наводороживание при 800оС до Сн0,6% нагрев до t tтуг + 50оС, охлаждение до t tэк 50оС, N 10 циклов, полигонизацинный отжиг (ПО) при t tрн 100оС,
в= 2 ч, вакуумный рекристаллизационный отжиг (ВРО) при t tр + 50оС, в= 2 ч.Режим 3.
Наводороживание при 800оС до Сн0,6% нагрев до t tтуг + 90оС, охлаждение до t tэк 20оС, N 5 циклов, ПО при t tрн 40оС,
в= 0,25 ч, ВРО при t tр + 10оС, в3 ч.Режим 4.
Наводороживание при 800оС до Сн0,6% нагрев до t tтуг + 70оС, охлаждение до t tэк 35оС, N 7 циклов, ПО при ttрн 70оС,
в 1 ч, ВРО при t tр + 30оС, в 2,5 ч.Режим 5. Наводороживание при 800оС до Сн 0,25% нагрев до t tтуг + 70оС, охлаждение до t tэн 35оС, N 7 циклов, ПО при t tри 70оС,
в 1 ч, ВРО при t tр + 30оС, в= 2,5 ч.Режим 6.
Наводороживание при 800оС до Сн1% нагрев до tк tтуг + 70оС, охлаждение до t tэк 35оС, N 7 циклов, ПО при ttри 70оС,

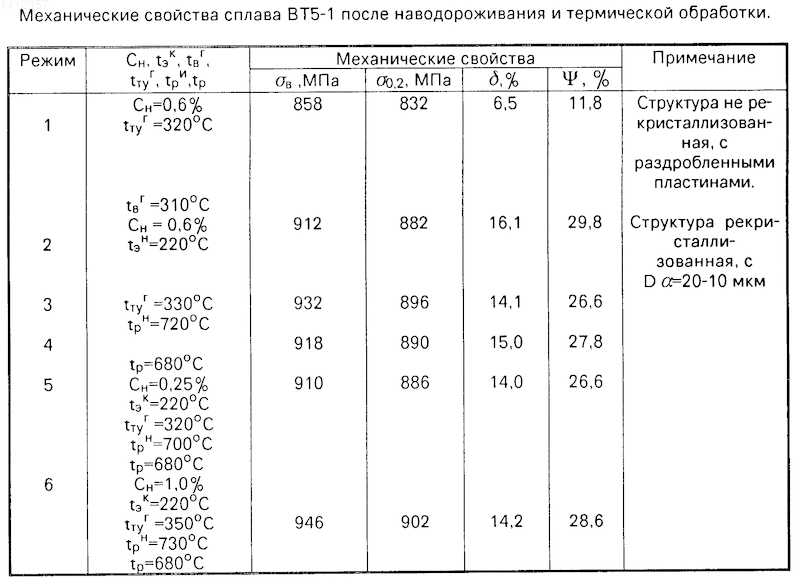

в 1 ч, ВРО при t tр + 30оС, в= 2,5 ч.Механические свойства после обработки по предложенным режимам представлены в таблице.
Предлагаемый способ приводит к увеличению предела прочности на 52-88 МПа, а относительного удлинения на 7,5-9,5%
Изобретение относится к термической обработке титановых сплавов. Цель изобретения состоит в повышении прочностных и пластических характеристик a -титановых сплавов. Изобретение заключается в том, что заготовки сплава ВТ5-01 наводороживают при 800°0С до концентрации 0,25 - 1,0 мас.%, затем нагревают до температуры на 50 - 90°С выше температуры термодинамической устойчивости гидридов и охлаждают до температуры на 20 - 50°С ниже температуры эвтектоидного b
+ превращения, термоциклирование проводят в течение 5 - 10 циклов, затем проводят полигонизационный отжиг при температуре на 40 - 100°С ниже температуры начала рекристаллизации наводороженного сплава в течение 0,25 - 2 ч. Затем проводят вакуумный отжиг при температуре на 10 - 50°С выше температуры начала рекристаллизации обезводороженного сплава. Способ приводит к получению sВ 946 - 910 МПа;
0,2 = 902 - 882 МПа;
= 14,0 - 16,1%; g = 26,6 - 29,8%. 1 з.п.ф-лы, 1 табл. Рисунки
Заявка
4159736/02, 12.12.1986
Московский авиационный технологический институт им. К. Э. Циолковского
Носов В. К, Автономов Е. П, Ильин А. А, Колачев Б. А, Гребенникова Т. Л, Лебедев И. А, Засыпкин В. В
МПК / Метки
МПК: C22F 1/18
Метки: сплавов, термической, титановых
Опубликовано: 30.04.1995
