Способ кренования судна для определения метацентрической высоты
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ КРЕНОВАНИЯ СУДНА ДЛЯ ОПРЕДЕЛЕНИЯ МЕТАЦЕНТРИЧЕСКОЙ ВЫСОТЫ, включающий в себя операции поперечного перемещения кренбалласта и измерение приращений углов крена, отличающийся тем, что, с целью повышения точности определения метацентрической высоты судна у причала в эксплуатационных условиях, судну придают начальный базовый угол крена в сторону причала и ослабляют швартовые концы, после чего продолжают ступенчато накренять судно и измерять приращения текущих углов крена от базового угла и соответствующих им значений кренящих моментов, затем судно ступенчато кренуют в обратной последовательности до величины угла крена, не превышающего значение начального базового угла крена.
Описание
Цель изобретения - повышение точности определения метацентрической высоты судна у причала в эксплуатационных условиях.

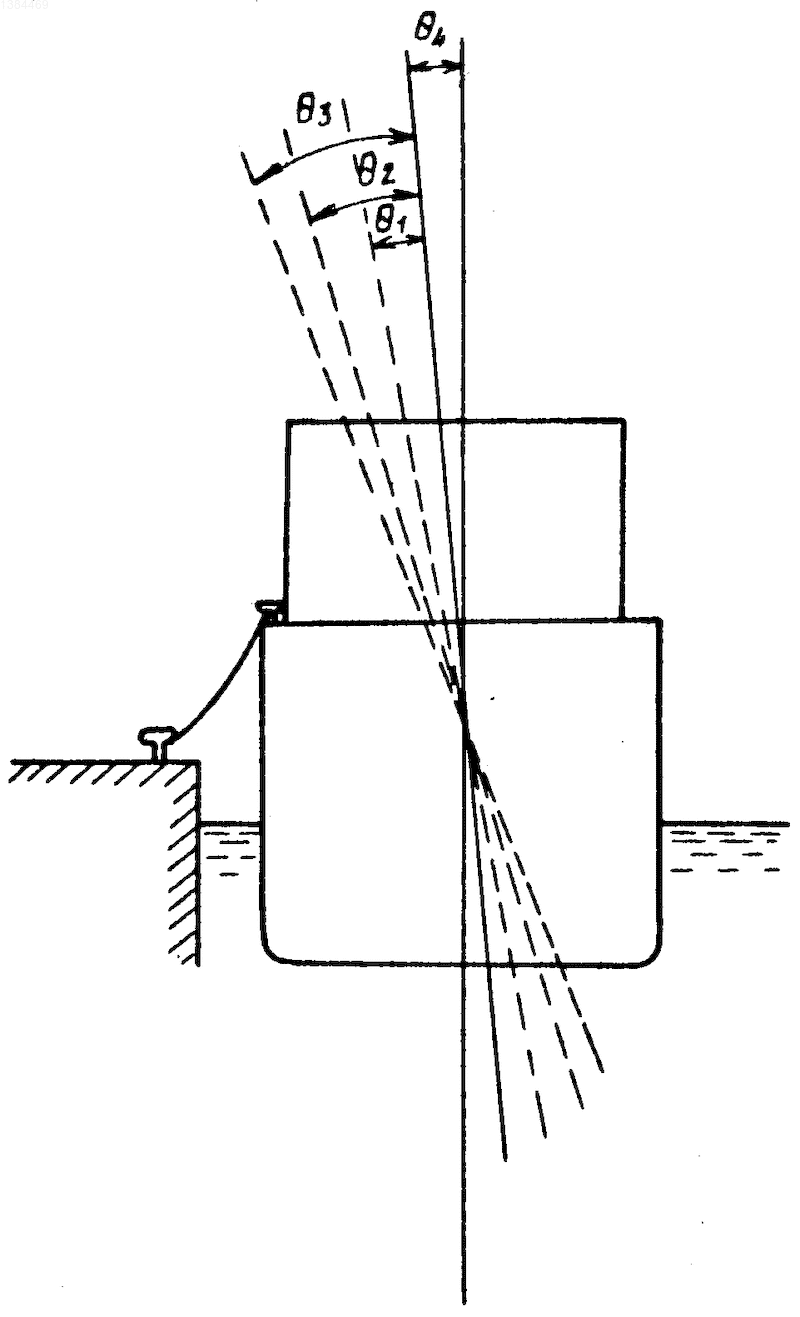

На чертеже представлены последовательные углы накренения судна к причалу, создаваемые с помощью моментов от перемещения крен-балласта.
Способ осуществляют следующим образом.
Судно, пришвартованное к причалу, накреняют на угол до 1о в сторону причала, после чего ослабляют швартовые концы для избежания их натяжения во время кренования, что может вести к искажению результатов измерений. Производят замеры начального угла крена, водоизмещения судна и, в случае использования балластного танка, делают замер уровня жидкости в этом танке. Далее судно последовательно с остановками (ступенчато) два-три раза накреняют в сторону причала. Во время этих остановок производят замеры приращения угла крена
таким образом, что за начальный отсчет каждый раз принимают угол н (т. е. начальный угол крена к причалу). Соответственно углом 1, 2, 3 определяют значения моментов М1, М2, М3. Затем судно накреняют в обратном направлении, сохраняя при этом крен в сторону причала, и производят два-три замера приращений угла крена от базового угла, за который в этом случае принимают максимальный угол крена, и соответствующих кренящих моментов. По полученным данным определяют метацентрическую высоту. Наиболее оптимальным, с точки зрения точности, является максимальное значение приращения угла крена, равное 3-5о, поскольку при малых его значениях (1-2о) сказывается абсолютная ошибка измерения угла крена, а при углах, больше 5о возникает возможность навала судна на причал. За истинное значение метацентрической высоты принимается следующее ее значение:h =
-
где hi - значение метацентрической высоты по одному кренованию;n - число кренований;
- поправка на потерю точности вследствие асимметрии днищевых цистерн, = 0,1 х;х - значение поправки расчетной комбинации из информации об остойчивости для конкретного судна.
Изобретение относится к судостроению. Целью изобретения является повышение точности определения метацентрической высоты судна у причала в эксплуатационных условиях. Судно накреняют на угол до 1° в сторону причала, принимают этот угол за базовый, ослабляют швартовые концы, продолжают накренять судно в сторону причала с остановками 2 - 3 раза, замеряя при этом значения приращения угла крена
от базового и соответствующего кренящего момента. Затем судно накреняют обратно, сохраняя при этом крен в сторону причала, и производят 2 - 3 замера приращений угла крена от базового угла, за который принимают максимальный угол крена, и соответствующих кренящих моментов, после чего определяют метацентрическую высоту. 1 ил. Рисунки
Заявка
4045987/11, 28.03.1986
Липис В. Б, Найденов Е. В, Орлов Д. А, Салов В. Е
МПК / Метки
МПК: B63B 39/02
Метки: высоты, кренования, метацентрической, судна
Опубликовано: 30.06.1994
