Печерин

Номер патента: 1637491

Опубликовано: 10.12.1995

Авторы: Исаев, Лядов, Печерин, Самигуллин

МПК: G01C 17/06

Метки: конструкционных, облучения, образцов

...первая перегрузочная площадка с ячейкой 9 для перегрузки и перемещения контейнеров 5 с образцами 6 и вторая перег рузочная площадка с ячейкой 10 для отжига образцов, снабженная электрическими нагревателями и датчиками температуры, Для поддержания необходимого температурного и газового режима в зоне облучения над ячейками 4 с образцами 6 устанавливаются съемные уплотняющие блоки 11.Корпус 1 располагают в бассейне реактора вблизи активной зоны и загружают контейнерами 5 с образцами 6 рабочие ячейки 4. При помощи электрических нагревателей 7 и регуляторов температуры внутри корпуса 1 поддерживается необходимый температурный режим. При достижении заданного флюенса быстрых нейтронов контейнер 5 с образцами 6 с помощью перегрузочного механизма...

Номер патента: 1791567

Опубликовано: 30.01.1993

Авторы: Печерин, Радашкевич

МПК: E04B 1/61, E04B 5/02

Метки: перекрытия, плит, соединение, стыковое

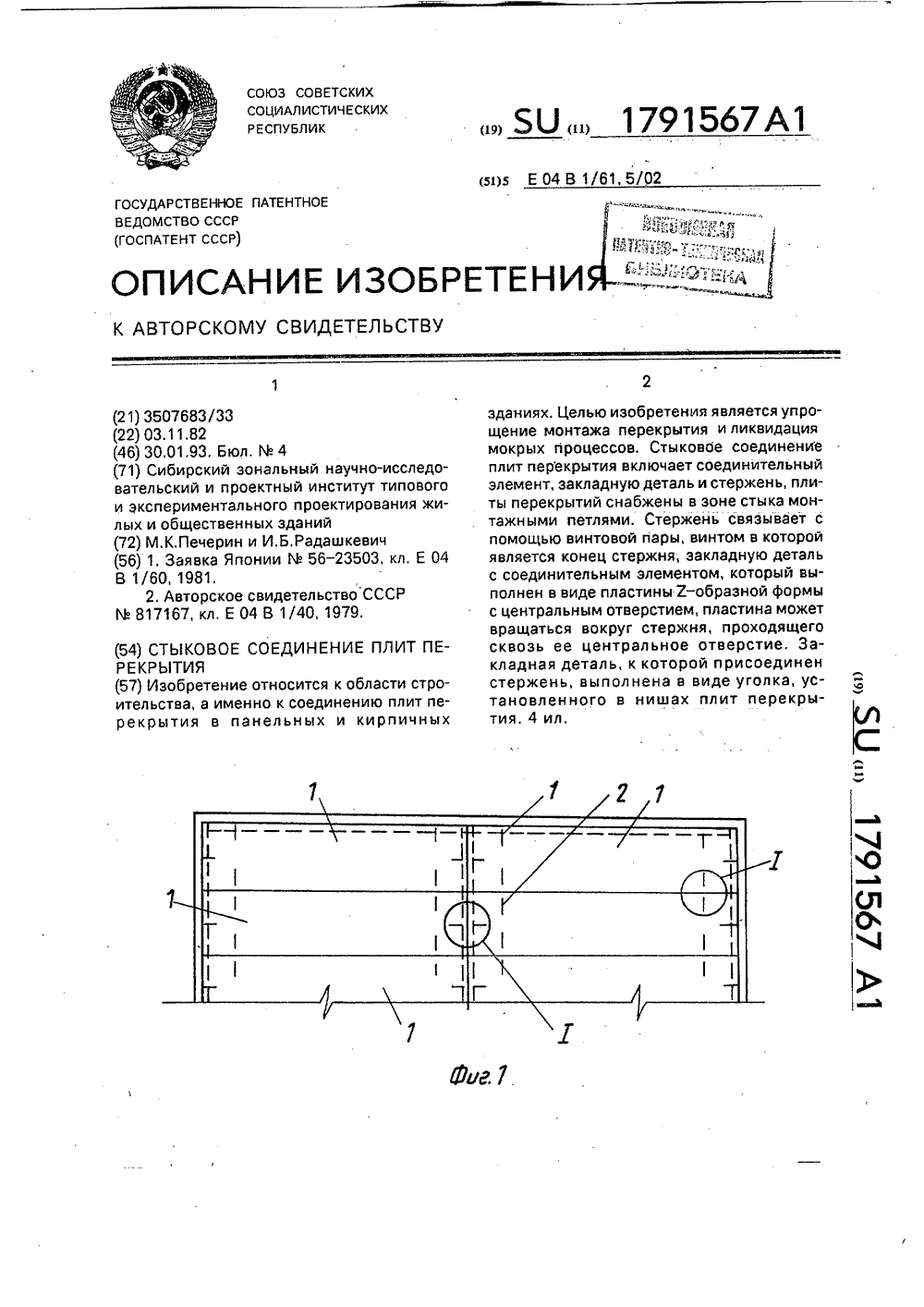

...в виде уголка, установленного в нишах смежных плит перекрытий,Натянутая пластина, соединяющая через монтажные петли смежные перекрытиясовместно с закладной деталью и стержнем,натягивающим пластину, воспринимаетсдвигающие усилия плит, что позволяет исключить процесс замоноличивания соединения во время монтажа здания. На фиг. 1 изображен фрагмент перекрытия здания; на фиг, 2 - узел 1 фиг, 1; на фиг.3 - разрез А-А на фиг, 2; на фиг, 4 - разрез Б - Б на фиг. 3 5 10 15 20 25 30 35 40 45 50 55 Стыковое соединение плит перекрытия 1 включает монтажные петли 2, установленные в плитах, штампованную пластину 3 Е - образной формы, концы которой заведенц на монтажные петли 2, Между плитами перекрытия 1 снизу в нише 4 установлена закладная деталь в...

Номер патента: 1219764

Опубликовано: 23.03.1986

Авторы: Печерин, Радашкевич, Чугунов

МПК: B28B 7/24, B66C 1/66, E04G 21/14 ...

Метки: железобетонных, изделиях, образования, пустот

...транспортировки имонтаже изделий.На фиг. 1 изображено изделие с предлагаемым устройством; на фиг. 2 - узел 1на фиг. 1 вкладыш не показан); нафиг. 3 - разрез А - А на фиг. 2; на фиг. 4 -конусообразный элемент, аксонометрия,Устройство для образования пустот вжелезобетонном изделии 1 состоит из пальца 2, закрепленного на стенке 3 отсека кассетной установки конусообразного элемента4 с гнездом для посадки его на палец 2и пазом 5, выполненным по продольной осиэлемента, на боковой поверхности которогопараллельно оси расположен шпоночныйвыступ 6 сегментообразной формы, а такжештыря 7, выполненного с сегментообразнойвыемкой на одном конце и со строповочной петлей на другом. Паз 5 закрытвкладышем 8, например, из резины, а штырь 7 25на участке от...

Номер патента: 1087630

Опубликовано: 23.04.1984

Авторы: Печерин, Радашкевич

МПК: F16F 13/00

Метки: панелей, перекрытий, соединения, стен, стыковые

...цель достигается тем, что в стыковом соединении пане-. лей стен и перекрытий, включающем соединяемые элементы и размещенную между ними прокладку, прокладка выполнена из сжимаемого материала, 30 равномерно армированного поперечной арматурной проволокой, длина которой равна толщине шва, причем толщина прокладки больше толщины шва на величину обжатия, а ширина прокладки 35 равна ширине поверхности контакта соединяемых элементов.На фиг. 1 изображено стыковое соединение несущей конструкции внутренних панелей и плит перекРытия, Раз рез; на фиг. 2 - стыковое соединение несущей конструкции наружных панелей и плиты перекрытия, разрез; на фиг.3- армированная прокладка, аксонометрия; на фиг, 4 - разрез А-А на фиг.З. 45Стыковое...

Номер патента: 1011813

Опубликовано: 15.04.1983

Авторы: Печерин, Радашкевич

МПК: E04B 1/38

Метки: здания, конструкцией, наружных, несущей, панелей, соединение, стеновых, стыковое

...не позволяют обеспечить их надежное соединение и уплотнение стыков. Наиболее близким к изобретению по технической сущности и достигаемому результату является стыковое соединение наружных стеновых панелей с несущей конструкцией здания, а именно с внутренней стеновой панелью, включающее верхние и нижние петлевые выпуски из торцовых граней наружных панелей, соединительные стержни в виде скоб, объединяющих выпуски наружных панелей с закладными деталями в виде петель внутренней панели и утеплитель и бетон замоноличивания в колодце между торцами панелей 3. Монтаж стеновых ограждений с известным стыком особенно в холодные периоды года сложен и трудоемок, поскольку связан с мокрыми процессами. Обжатие стыков и теплоизоляционные...

Номер патента: 979596

Опубликовано: 07.12.1982

Авторы: Печерин, Радашкевич, Ушкевич

МПК: E04B 1/60

Метки: вертикальный, внутренней, наружной, панелей, стен, стык

...колодце между стыкуемыми гранями панелей и металлические связи между ними, термовкладьпд выполнен составным из трех контактирующих между собой частей, две из которых зафор- мованы в панели наружной стены, а третья - в стыкуемую грань панели внутренней стены.Кроме того, в стыкуемой грани панели внутренней стены выполнен продольний паз для размещения термовкладыша.На чертеже изображен вертикальный стык панелей наружной и внутренней стен.Стык наружных стеновых панелей 1 с панелью 2 внутренней стены включает герметизирующую прокладку 3979596 за ВБИИП Зака 9301/.я Тираж я подписное Филиал ППГ "Патент", г.ужгород, ул,Проектная,4 и декомпрессионный канал 4, термовкладыш, состоящий из трех контактирующих между собой частей, две 5 из которых...

Номер патента: 893005

Опубликовано: 30.04.1982

Автор: Печерин

МПК: G01B 11/26, G01C 21/12

Метки: воздушного, прибор, сноса, судна, угла

...2 - картины движения точек земной поверхности, видимые в визир, при различных углах сносасамолета.Устройство содержит корпус 1, крышку2 с градусной шкалой, указатель 3, кине матически связанный с механизмом поворота плоских зеркалзеркало 4, визир 5;кремальеру 6.При определении угла сноса необходимо при помощи кремальеры 6 установитьуказатель 3 на нуле градусной шкалы.Если воздушное судно лежит без сноса(фиг. 2 а), то общая картина движенияземли, видимая в окно между зеркаламии в зеркалах, совпадает.Если воздушное судно лежит со сносомвправо (фиг, 2 б), т. е, вектор истиннойскорости 11 отличается от вектора путевойскорости И 7 на фактический угол сноса, тона зеркалах создается картина общего дви жения земли слева направо, против движения...
