Ферритовый материал
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ФЕРРИТОВЫЙ МАТЕРИАЛ, содержащий окись железа, окись никеля, окись цинка, окись кобальта, окись вольфрама и окись меди, отличающийся тем, что, с целью увеличения критической частоты и уменьшения магнитных потерь при повышенной индукции и диапазоне частот от 10 до 60 МГц, он дополнительно содержит окись висмута при следующем соотношении компонентов, мас.%:
Окись железа 60,02 - 66,7
Окись цинка 5,0 - 16,0
Окись никеля 10,6 - 26,1
Окись кобальта 0,5 - 1,8
Окись вольфрама 0,5 - 1,0
Окись меди 1,3 - 5,4
Окись висмута 0,03 - 0,30
Описание
Цель изобретения - увеличение критической частоты и уменьшение магнитных потерь при повышенной индукции в диапазоне частот 10-60 МГц.
Изобретение основано на дополнительном введении в ферритовый материал, содержащий окислы железа, цинка, никеля, кобальта, вольфрама и меди, 0,03-0,30 мас.% окиси висмута. Предполагается, что эффект воздействия Bi2O3 заключается в образовании с Fe2O3 гексагональной фазы, располагающейся по границам зерен и ограничивающей их рост.
Эффект воздействия Bi2O3 проявляется при соотношениях других компонентов, соответствующих изобретению.
Выход за граничные пределы содержания окислов вольфрама, кобальта, висмута и увеличение содержания окислов меди, цинка, висмута по сравнению с предлагаемыми приводит к возникновению тангенса угла магнитных потерь tg
m и снижению критической частоты fкр.Уменьшение содержания окислов цинка, меди и увеличение количества окиси никеля приводит к снижению начальной магнитной проницаемости и коэффициента перестройки по частоте Кf.
Ферритовый материал изготавливается методом смешивания окислов.
Спекание образцов проводится при 920-1020оС.
Изобретение иллюстрируется следующими примерами.
П р и м е р 1. Для получения ферритового материала согласно изобретению берутся окислы в следующем соотношении, мас.% Окись железа 66,7 Окись цинка 13,97 Окись никеля 12,9 Окись кобальта 1,5 Окись вольфрама 0,6 Окись меди 4,3 Окись висмута 0,03
Исходные окислы смешивают в вибромельнице в течение 1 ч, подвергают предварительному обжигу при 850оС, а затем помолу в течение 2 ч. Из обожженной шихты прессуют кольцевые сердечники при удельном давлении 1500 кг/см2. Кольцевые сердечники спекают при 980оС. На этих сердечниках измеряют электромагнитные параметры, приведенные в таблице.

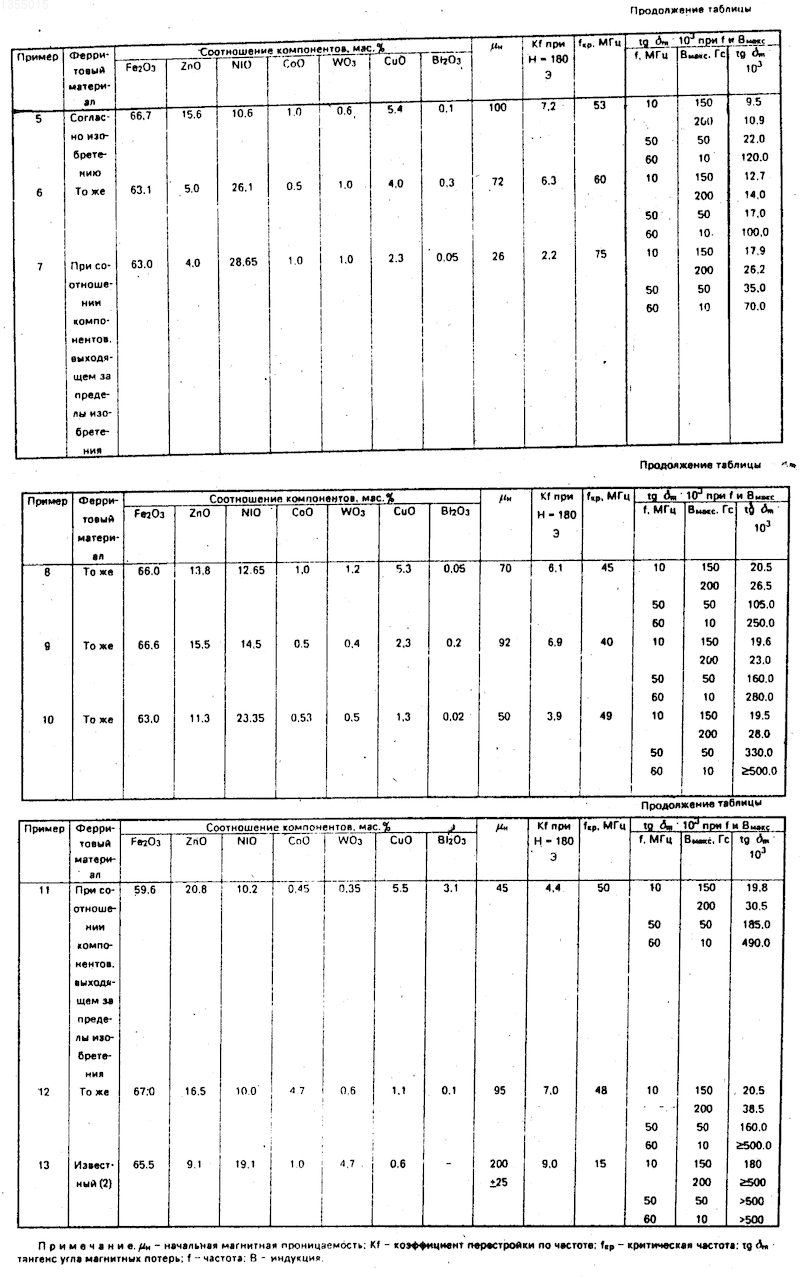

П р и м е р ы 2-12 осуществляют аналогичным образом, соотношение компонентов и параметры полученных материалов даны в таблице.
Для сравнения в таблице приведены также характеристики известного (2) ферритового материала (пример 13).
Как следует из таблицы, ферритовый материал по изобретению (примеры 1-6) характеризуется более высокой критической частотой fкр (52-65 МГц) и более низкими магнитными потерями tg
m (8,6-125.10-3 в диапазоне частот 10-60 МГц при индукциях от 10 до 200 Гс), чем известный (2) ферритовый материал (соответствующие значения: 15 МГц и 35-500.10-3).Использование ферритового материала по изобретению позволит создавать мощные радиоэлектронные устройства специального назначения.
Изобретение относится к ферритовым материалам и может быть использовано при создании мощных радиоэлектронных устройств специального назначения. С целью увеличения критической частоты и уменьшения магнитных потерь при повышенной индукции в диапазоне частот 10 - 60 МГц ферритовый материал, содержащий окислы железа, цинка, никеля, кобальта, вольфрама и меди, дополнительно легируют окисью висмута. Материал характеризуется следующим соотношением компонентов, мас. %: Fe2O3 - 60,0 - 66,7; ZnO - 5 - 16; NiO - 10,6 - 26,1; CoO - 0,5 - 1,8; WO3 - 0,5 - 1,0; CuO - 1,3 - 5,4 и Bi2O3 0,03 - 0,30. Материал обладает магнитной проницаемостью
н=72-100 = 72 - 100; критической частотой f = 52 - 65МГц; коэффициентом перестройки по частоте К = 6,2 - 7,2 при Н = 180 Э и тангенсом угла магнитный потерь tg m103 10°, равным 8,2 - 12,7 на частоте 10 МГц при индукции 150 Гс; 8,8 - 14,0 при индукции 200 Гс на той же частоте; 15 - 28 на частоте 50 МГц при индукции 50 Гс и 78 - 125 на частоте 60 МГц при индукции 10 Гс. 1 табл. Рисунки
Заявка
3972899/02, 04.11.1985
Захарова А. Д, Христин А. И, Васильев С. В, Семенов С. А
МПК / Метки
МПК: C04B 35/26, H01F 1/34
Метки: материал, ферритовый
Опубликовано: 15.07.1994
