Груздов

Номер патента: 2004012

Опубликовано: 30.11.1993

Авторы: Артемов, Волин, Груздов, Лизоркин, Лизоркина

МПК: G06F 9/40

Метки: вызова, подпрограмм

...информационными входами 131-1, 134-1 коммутатора 55, 58 и с первым информационным входом 128-1 регистра 52. Выход коммутатора 55 подключен к информационному входу 132-1 регистра 56, выход которого соединен с вторым информационным входом 134-2 коммутатора 58 и с четвертым информационным входом 135-4 коммутатора 59, к третьему информационному входу 135-3 которого подключен выход блока 57 памяти параметров, Выход коммутатора 59 соединен с информационным входом 136-1 регистра 60, выход которого подключен к выходной шине 80, Выход коммутатора 62 соединен с информационным входом 138-1 регистра 63, выход которого подключен к выходной шине 81 и через блок 61 выработки модифицированного значения адреса к второму информационному входу 137-2...

Номер патента: 2002298

Опубликовано: 30.10.1993

Авторы: Артемов, Волин, Груздов, Лизоркин, Лизоркина

МПК: G06F 9/40

Метки: выполнения, подпрограмм

...входы 167 - 1 - 167 - 4, упранляющий вход 167-5, второй выходной регистр 78 - информационный вход 168-1, управляющий вход 168-2, Шестой входной регис.гр 80 имеет информационный вход 169-1, управляющий вход 169 - 2. третий элемент 81 сравнения - первый и вторОЙ информационные входы 170 в и 170 в , десятый коммутатор 82 - первый и второй информационные входы 171 - 1 и 171-2, управляющий вход 171 - 3, шестой входной регистр 83 - информационный вход 172-1, управляющий вход 172-2, второй сумматор 85- первый и второй информационные входы 1731 и 175 - 2, одиннадцатый коммутатор 86 - с первого по четвертый информационные входы 174-1 - 174-4, управляющий вход 174-5, двадцать четвертый дополнительный регистр 79 - первый и второй информационные...

Номер патента: 1795036

Опубликовано: 15.02.1993

Авторы: Вестель, Груздов

МПК: E04C 3/08

Метки: балка, перфорированная

...устойчивость из плоскости, Все это позволяет уменьшить толщину стенки балки. Уменьшение толщины позволяет снизить материалоемкость и компенсировать процесс гибки упрощением и ускорением процесса резки более тонкого листа,На фиг, 1 представлена балка; на фиг, 2 - разрез по А-А на фиг. 1; на фиг, 3 - разрез по Б-Б на фиг, 1; на фиг. 4 - балка с вырезами выступов в виде обособленных участков; на фиг. 5 - разрез по В-В на фиг, 4; на фиг, 6 -1795036 поперечное сечение балки с отгибами выступов на угол, больший 90,оВ. балке, представленной на фиг. 5 и фиг. б, плоскости балки, расположенные за плоскостью разреза, показаны тонкими линиями для упрощения чтения чертежа.Перфорированная балка 1 включает выступы 2, расположенные через равное...

Номер патента: 1791574

Опубликовано: 30.01.1993

Авторы: Вестель, Груздов

МПК: E04B 7/00

Метки: конструкция, структурная

...элементами, соединенными с ними при помощи болтов, позволяет уточнить эффект неразрезности, т. е, еще увеличить момент на опоре, где роль опоры выполняет конвектор. При этом появляется разгружающий момент от эксцентриситета прогона относительно центра конвектора. Применение лукообразных элементов позволяет уменьшить расчетную длину п рогонов и воспринять ими продольное усилие в верхнем поясе, Все вместе позволяет уменьшить расход материала на верхний пояс и прогоны,На фиг, 1 изображена структурная конструкция в плане; на фиг, 2 - вид А - А на фиг.1; на фиг. 3 - лукообразный элемент (элементы решетки условно не показаны); на фиг, 4 - вариант выполнения лукообразных элементов,Структурная трукция включает нижний пояс 1, реш 2 и верхний...

Номер патента: 1749400

Опубликовано: 23.07.1992

Авторы: Вестель, Груздов

МПК: E04B 1/38

Метки: каркаса, соединения, узел, элементов

...относится к строительству и предназначено для каркасов зданий и сооружений.Цель изобретения - снижение трудоемкости изготовления и монтажа,На чертеже показан общий вид узла. Составитель Н. Павлова Редактор И, Горная Техред М,Моргентал Корректор Н, СлободяникЗаказ 2572 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Узел соединения элементов каркаса включает защемленные между торцами верхней и нижней стоек 1 концы ригелей 2, закладные детали 3, Концы ригелей 1 и торцы стоек 2 выполнены одинаковыми со скосом 4 и выступами 5, которые несимметричны относительно осей узла, Закладные...

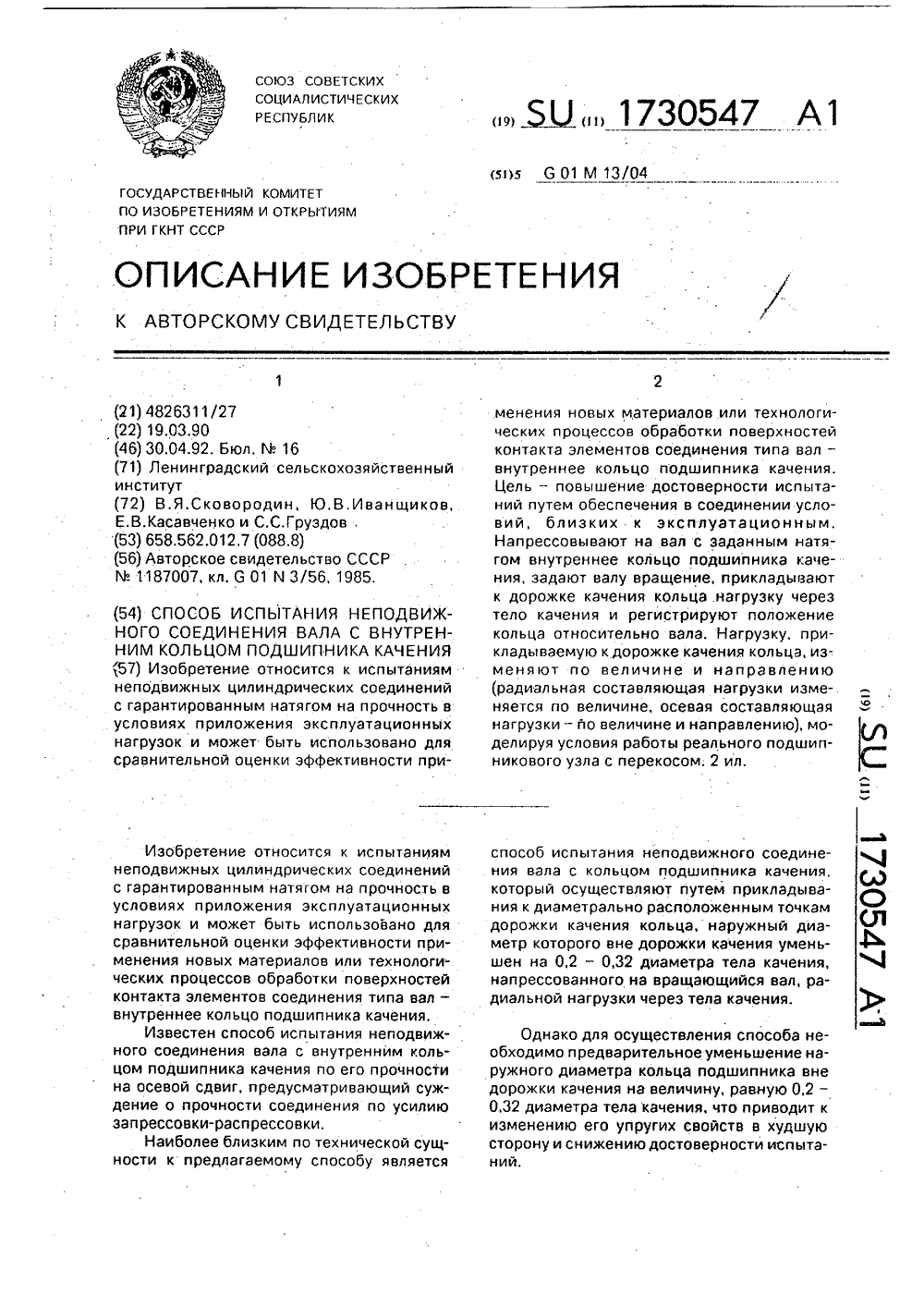

Номер патента: 1730547

Опубликовано: 30.04.1992

Авторы: Груздов, Иванщиков, Касавченко, Сковородин

МПК: G01M 13/04

Метки: вала, внутренним, испытания, качения, кольцом, неподвижного, подшипника, соединения

...рассчитывают число циклов нагружения и путь трения, покоторым определяют прочность соединениявал - кольцо,На фиг. 1 изображено устройство дляосуществления способа испытания неподвижного соединения вала с внутреннимкольцом подшипника качения; на фиг. 2; а)- схема действия составляющих прикладываемой нагрузки в крайнем правом положении точки ее приложения, О =Омакс, б) -схема действия прикладываемой нагрузки вмомент, когда направление действия нагрузки и точка ее приложения лежат на одной прямой; в) - то же, составляющихприкладываемой нагрузки в крайнем левомположении точки ее приложения, О = Омакс.Изобретение осуществляют следующим образом.На вал 1, ось посадочной поверхностипод кольцо 2 которого наклонена на величину допустимого по...

Номер патента: 1724827

Опубликовано: 07.04.1992

Авторы: Вестель, Груздов

МПК: E04B 1/24, E04B 1/34, E04B 7/08 ...

Метки: арочное, здание

...арками, выполнена из листового материала, а другая часть покрытия, расположенная между арками, выполнена из профилированного материала, который соединен с листовым материалом. 2 ил,Арочное здание следующим образом.Арки 1 устанавливают на фундаменты 2, соединяют между собой прогонами 4, дополняют элементами 6 и 7 и закрывают ограждением 3. Прогоны 4 прикрепляют к средней части стоек 5 решетки арки. Дополнительные стержневые элементы 6 и 7 прикрепляют к прогонам 4 и к поясам арки 1.Покрытие 3 над арками 1 выполняют из листового материала 8, а между арками 1 - из профилированного материала 9. Листовую часть покрытия 8 и профилированную часть1724827 Формула изобретения Составитель П.Груз Техред М.Моргентал Черн дактор М.Блан ррек аз 1157...

Номер патента: 1711033

Опубликовано: 07.02.1992

Авторы: Груздов, Иванщиков, Сковородин

МПК: G01N 3/56

Метки: износ, испытания, натягом, прессовых, соединений

...схема способа испытания на износ прессовых соединений с натягом; на фиг.2 а - схема исходного состояния прессового соединения с натягом, б - схема прессового соединения с натягом г момент, когда давление жидкости и посадки равны между собой, в - в момент, когда величина давления подаваемой жидкости максимальна; на фиг,З - схема определения состояния прессового соединения с натягом; на фиг.4 - графические характеристики плотности, прессового соединения с натягом при различных значениях натяга; на фиг.5 - график зависимости величины давления подаваемой жидкости при заданном ее расходе от величины натяга.Способ осуществляют следующим образом.В зону 4 испытываемого сопряжения (фиг.1) вала 1 и втулки 2 по каналу 3 подают жидкость под...

Номер патента: 1696275

Опубликовано: 07.12.1991

Авторы: Архипов, Груздов, Макаров, Солдатенков

МПК: B24B 31/112

Метки: полирования

...оси симметрии сектора подуглом, соответствующим углу ориентациирядов постоянных магнитов а. Между упругими элементами частицы ферромагнитноговещества МРС выстраивакпся в направлении, перпендикулярном поверхности магнитов, и находятся на большом расстояниидруг от друга, Абразивные частицы здесьзакреплены очень слабо и оказывают тольковыглаживающее воздействие. Кроме того, вэтих областях находится большая частьжидкой фазы МРС, и они служат резервуаром для продуктов износа, В процессе полирования.магнитные и абразивные частицыпостоянно переносятся из одной зоны вдругую и тем самым обновляется режущийслой, что обеспечивает высокую стабильность производительности полирования,Обрабатываемую деталь 8 закрепляют вшпинделе 9.Устройство работает...

Номер патента: 1669986

Опубликовано: 15.08.1991

Авторы: Алпаев, Васильев, Васюченко, Галушкин, Груздов, Левченко, Шульга

МПК: C21B 7/00

Метки: доменной, печи, шахта

...на границе компенсационный слой - футеровка расположены защитные листы, нижние концы которых имеют полки обращенные к кожуху. Креп-ление верхних торцов защитных листов осуществляется при помощи хомутов, охватывающих горизонтальные выступы холодильников. В нижней части защитные листы крепятся к холодильникам при помощи фиксаторов, 1 ил,полками 7 будут предотвращать раз шение компенсационного слоя и износ товых холодильников.Технико-экономические преимущества предлагаемого устройства шахты доменной печи заключаются е следующем, Материал компенсационного слоя, вследствие удер- ф жания его защитными листамй с полками, (Ь после износа футеровки будет в течение не С которого периода служить в качестве допол- с) нительного теплоизолирующего...

Номер патента: 1664338

Опубликовано: 23.07.1991

Авторы: Груздов, Дмитриев, Духовской, Ларюшкин, Орлов, Солдатов

МПК: A63B 5/10

Метки: воду, прыжков, трамплин

...фиг, 3 - разрез А-А на фиг. 2,Трамплин содержит подкидную доску 1, опорный валик 2 под среднюю часть доски 10 1 и -образную опору 3 для узла крепления заднего конца доски, Узел крепления включает две пары парных вертикальных, соосных регулируемых цилиндрических пружин 4. Доска 1 размещена между соосными па рами пружин 4. Одни концы пружин 4 закреплены на задней части доски 1, а другие через штифты 5 и регулировочные винты 6 связаны с полками опоры 3 (фиг, 1 и 2), На боковых торцах задней части доски 1 смон-. 20 тированы цилиндрические упоры 7 с опорной шайбой 8, Выступающие из доски концевые части упоров 7 размещены в вертикальных пазах 9, выполненных в боковых стенках 10 опор 3 (фиг. 3). 25Трамплин работает следующим образом. Спортсмен...

Номер патента: 1580201

Опубликовано: 23.07.1990

Авторы: Груздов, Касавченко

МПК: G01M 13/02

Метки: диагностики, зубчатых, передач

...третьей и т.д. паре зубьев, Направление положительного перекоса (и соответствующего знака параметра"+" или "-") принимают произвольно.20Полученную последовательность чисел аппроксимируют методом наименьших квадратов математическим выражением25 П; = П + Пядп(Х; + ) + П яп(цХ; + водят к линейному уравнению относительно искомых коэффициентов: Л; = П + ВядпХ + В сояХ + + Взя 1 пцХ + ВФсояпх"г = ПяпР,Вз = П соц ц 1;В - П яг.пу .гВ результате аппроксимации по формуле (2) определяют непосредственно постоянную составляющую П и величины В В , Б и В , Остальные коэффициенты выражения (1) рассчитывают по формуламП = (В + В )/(ядп,+ созе,); П, = (В з + В) /(яп ср + соя); С, - агс 8(В /В,),4 г = агс 8(В 4/В ).В качестве реализации способа...

Номер патента: 1493906

Опубликовано: 15.07.1989

Авторы: Груздов, Касавченко

МПК: G01M 13/02

Метки: зубчатых, износостойкость, испытания, колес

...стационарному и выборконтролируемых зубьев производят поэквивалентной нагрузке, равноценной рдействию трех разных фактических.Эквивалентную нагрузку определяют известными способами. При испытанияхна износостойкость, как правило,интерес представляют зоны с максимальной нагруженностью, поэтому используются величины эквивалентныхконтактных напряжений на рабочихповерхностях зубьев испытуемого колеса вблизи обоих торцов.50Значения фактических длин 1пятен контакта с учетом направленияперекоса и эквивалентные напряженияна каждом зубе двух вариантоввыполнения испытуемых колес могутбыть представлены в виде таблицы. При проведении сравнительных испытаний различных технологических ва риантов изготовления, восстановления и упрочнения рабочих...

Номер патента: 1489871

Опубликовано: 30.06.1989

Авторы: Груздов, Письменный, Цыгулев

МПК: B21C 37/08, B23K 13/00

Метки: высокочастотной, магнитопровод, прямошовных, сварки, труб

...набора ферритовыхэлементов в рабочей зоне. 35Положение магнитопровода в процессе сварки фиксируется тем, что штуцер 1, через который подается охлаждающая жидкость, устанавливается взоне, менее подверженной нагреву и 40воздейс.твию электромагнитных,полей.Набор ферритовых элементов 2, размещенных на держателях 3, помещаетсяв рабочую зону, характеризукщуюсявысокими температурами от разогретыхдо оплавления свариваемых кромоктрубной заготовки и большими уровнями высокочастотных электромагнитныхполей, вызывающих дополнительный нагрев ферритовых в большиградиенты температур и механическихнапряжений на отдельных участкахферритовых элементов. Особенно силь"ное воздействие оказывается на ферритовые элементы, находящиеся подточкой схождения...

Номер патента: 1314290

Опубликовано: 30.05.1987

Автор: Груздов

МПК: G01R 33/12

Метки: магнитопроводов, разбраковки, сварки, труб

...2вательно определяют амплитуду и направление напряженностей электромагнитного поля в и точках, расположенных в области кромок трубной заготов-киа разбраковку производят по разности полученных значений для эталонного и испытуемого магнитопроводов.Разбраковку производят по разности амплитуд и направлений векторанапряженности магнитного поля дляэталонного и испытуемого магнитопроводов, при этом п точек выбирают вплоскости, проходящей через продольную ось симметрии и кромки трубнойзаготовки.Разбраковку производят по разности максимальных значений продольнойсоставляющей вектора напряженностимагнитного поля для эталонного и испытуемого магнитопроводов.Способ разбраковки магнитопрово,цов для сварки труб осуществляютследующим образом,К...

Номер патента: 1286371

Опубликовано: 30.01.1987

Авторы: Груздов, Коджеспиров

МПК: B21C 37/08, B23K 13/00

Метки: высокочастотной, магнитопровод, прямошовных, сварки, труб

...для ввода охлаждающей жидкости внутрь ферритов 5 если они выполнены в виде колец.В процессе сварки верхняя поверхность ферритовых колец 5, находящаяся под сва 25 риваемыми кромками, нагревается быстрее, чем остальная часть феррита, которая остается относительно холодной.Охлаждающая жидкость, попадая в корпус 1 магнитопровода и протекая по канавкам 2 в виде винтовой нарезки, образует вращающийся поток. Удерживаемый опорными центрами 3 и 4 феррит 5 осуществляет вращение во вращающемся потоке охлаждаю 1 цейся жидкости вокруг своей оси. Таким образом, нагретый участок поверхности феррита смещается в радиальном направлении в более холодную область, а на его место устанавливается охлажденный.За счет вращения ферритов и лучшего их охлаждения...

Номер патента: 1209397

Опубликовано: 07.02.1986

Автор: Груздов

МПК: B21C 37/08, B23K 13/00

Метки: высокочастотной, магнитопровод, прямошовных, сварки, труб

...11 агнитопроводразмещают в свариваемои трубе 5,трубу обхватывает индуктор б.Кожухвыполнен с продольнойпрорезью. 1 о ширине продольнаяпрорезь выполнена равной ширинеили диаметру помещаемых,в него фер-зритов, например равна диаметру фер-.ритовых колец 2, если набор выполнен из колец, Такие размеры проре -зи позволяют при выходе из строяодного или нескольких ферритовыхколец произвести их замену, не снимая магцитопровоц со штанги и, кроме того, за счет установки ферритовна элемент 3 приблизить поверхностьферрита к свариваемым кромкам, т,е.уменьшить зазор а . Известно, чтоуменьшение зазора ь способствуетболее интенсивному нагреву кромоки облегчению режима работы сварг чныхгенераторов, Для смещения набораферритов к свариваелым...

Номер патента: 1147574

Опубликовано: 30.03.1985

Авторы: Груздов, Червоный

МПК: B28C 5/04

Метки: смеситель, стержневой

...усредненного стержня позволяет обеспечить .образование защитной оболочки (слоя) из перемешиваемой смеси между витками.При этом обусловленная высота выступа достаточна для того, чтобы обеспечить опору для перекатывающихся внутри барабана стержней, а также их равномерный износ по всей поверхности, что повышает срок эксплуатации, так как выступы располоФ1147574 50 жены непрерывно по всей поверхности барабана.Кроме того, повышается жесткостьбарабанатак как выступы образуютдополнительный каркас конструкциибарабана и увеличивают его эксплуатационную эффективность.Выполнение барабана с углом наколона 7.-15 к горизонту позволяетобеспечить равномерное распределение загружаемой и перемешиваемойсмеси по всей длине стенки, что повьппает качество и...

Номер патента: 1105407

Опубликовано: 30.07.1984

Авторы: Груздов, Долженков, Корачабан, Монастырский, Новиков, Суров, Тарасов

МПК: B65G 21/04

Метки: конвейера, ленточного, секция, става

...концами рамки боковых роликов, шарнирно соединенные внешними концами со скобами, закрепленными на раме 2.Недостатком известной конструкции секции является малая долговечность шарнирных соединений подвески рамок боковых роликов при больших динамических нагрузках на последние. Цель изобретенияповышение долговечности секции при оольших динамических нагрузках на боковые ролики.Указанная цель достигается тем, что в секции става ленточного конвейера, включающей раму с поддерживающими канатами, на которых закреплены рамки средних роликов и внутренними концами рамки боковых роликов, шарнирно соединенные внешними концами со скобами, закрепленными на раме, рама снабжена упорами, а рамки:)цк(;Н 1,х 1 ил 11 ков нсбжены кроншх инамизкр 1,1...

Номер патента: 1016113

Опубликовано: 07.05.1983

Авторы: Груздов, Машков, Письменный

МПК: B23K 13/00

Метки: высокочастотной, процесса, сварки

...ломе.хонесущих электромагнитных полей, получить большой по величине электромагнитный Сигнал, не требующий сложных устройств его преобразования 3365 вНедостатком этого способа является неоднозначность зависимости мощности, подводимой к свариваемым кромкам, и сигнала, снимаемого с датчи-. ка, размещенного на ферритовом сердечнике. Величина сигнала отклонения магнитного потока от номинального значения зависит не только от положения точки схождения кромок, но и от других возмущений, сопровождающих процесс сварки (например, от отклонения подводимой .на сварку мощности, скорости сварки, размеров ленты и ее техничесКих свойств). Все это снижает точность контроля и ав" томатического регулирования и усложняет настройку системы.Цель изобретения -...

Номер патента: 1007877

Опубликовано: 30.03.1983

Авторы: Гаврилин, Гольберг, Груздов, Коджеспиров, Кононова, Кричевский, Письменный

МПК: B23K 13/00

Метки: прямошовных, радиочастотной, сварки, сердечник, труб

...значение магнитной индукции насыщения,а следовательно, повысить эффективность использования высокочастотнойэнергии,Изобретение относится к производству электросварных труб, в частности к радиочастотной сварке прямошовных труб малого диаметра с использованием ферритовых сердечников.Известен сердечник для радиочас тотной сварки труб, набираемый иэ стандартных ферритовых стержней диаметром 8-10 мм,помещаемых в стеклотекстолитовый цилиндр, который является одновременно конструктивным элементом и предохранительным кожу,Устройство содержит штангу 1, удерживающую. изоляционный. кожух 2 с размещенными в.ней ферритовыми полу- цилиндрами 3. В.полуцилиндрах выполн ны полости 4, составляющие в сборе внутреннее отверстие ферритового...

Номер патента: 935842

Опубликовано: 15.06.1982

Авторы: Бобылев, Гаврилин, Гольберг, Груздов, Кононова, Кричевский, Письменный

МПК: G01R 33/12

Метки: магнитопроводов, разбраковки, свариваемых, труб

...образец 2 трубной заготовки изготавливаемого сортамента труб с непроваренным участком кромок 3, ндуктора 4 и генератора 5, К индуктору 4 от генератора 5 подают короткие. радиоимпульсы тока, энергией которых разогревают свариваемые кромки 3. Нагрев кромок, обеспечиваемый за время действия одного или серии радиоимпульсов, измеряют, например, установленными на кромках термометрами б сопротивлений, соединенными с измерительным четырехплечим мостом 7. Интенсивность разогрева кромок образца трубной заготовки мод 6 ли, полученную при помещении в него испытуемого магнитопровада, сравнивают с интенсивностью, полученной при установке эталонногомагнитопровода, и по результатам отбирают для сварки магнитопроводы, обеспечивающие и интенсивность...

Номер патента: 791490

Опубликовано: 30.12.1980

Авторы: Ворновицкий, Груздов, Мелик-Шахназарян, Хромченко

МПК: B23K 9/14

Метки: дуговой, покрытым, разделку, сварки, узкую, электродом

...привело к повышению производитель.ности процесса сварки и качества сварного соединения. 40 оВалики накладывали под утлом 5 - 45 к горизонтали с подъемом к корню разделкиПринанесении каждого слоя в узкой разделке валиковый шов, нанесенный вдоль другой кром.ки, перекрывал валиковый шов, нанесенныйвдоль первой кромки,на треть его ширины впротивоположном направлении.50П р и м е р 2, Проводилась ручная дуго.вая сварка металлоконструкций из стали 20толщиной 30 мм. Сварку производили на под.кладном кольце в разделку без скоса кромоки шириной зазора в корне шва 9 мм.Сварка выполнялась электродами ТМЛ - 3 диаметром 4 мм.Сварку вели в узкую разделку покрытымиэлектродами с прямолинейным перемещением превышает диаметр электрода, кроме того, при...

Номер патента: 772956

Опубликовано: 23.10.1980

Авторы: Груздов, Монастырский, Овсянников, Черкашин, Шкарбун

МПК: B65G 47/34

Метки: конвейера, ленточного, перегрузочное

...крупнокусковых грузов, бункер снабжен направляющими, накоторых установлен с возможностью перемещения регулятор потока, который вы-,зО полнен в виде четырехгранной призмы с.трапецеидальным основанием, разделеннойпо длине перегородками на три загрузочные ячейки и боковые стенки которойвыполнены с выпускными отверстиями,З 5 соответствующими по форме и размерамвыпускным отверстиям бункера, причемв боковых стенках средней ячейки выполнены два отверстия, а в крайних ячейкахпо одному отверстию на противоположных40 боковых стенкахИсточники информации,"принятые во внимание при экспертизе1. Авторское свидетельство СССРЖ 362760, кл. В 65 Я 47/34, 1971,45 . 2, Авторское свидетельство СССР,% 569511, кл. В 65 Я 47/34, 1976. 3 77 Б-Б на фиг, 1;...

Номер патента: 742074

Опубликовано: 25.06.1980

Авторы: Груздов, Коджеспиров, Письменный, Якунин

МПК: B23K 13/00

Метки: высокочастотной, прямошовных, сварки, труб

...достигающей оптимального значения при температуре и напряженности высокочастотного магнитного поля на этом участке трубной заготовки в процессе сварки.Сущность предлагаемого способа со- стоит в следующем.Кромки предварительно отформованной трубной заготовки нагревают до температуры сварки охватывающим кольцевым индуктором, подключенным к высокочастотному генератору. Затем труб ную заготовку направляют в шовсжимающие валки, где разогретые кромки обжимают и образуют сварное соединение. Для концентрации тока на свариваемых кромках и, следовательно, интенсификации их нагрева внутрь заготовки вводят ферритовый сердечник, отдельные участки которого находятся в раэ личных по величине высокочастотных магнитных полях при различных...

Номер патента: 709297

Опубликовано: 15.01.1980

Авторы: Груздов, Письменный

МПК: B23K 13/00

Метки: высокочастотной, процесса, сварки

...от сигнала, характеризующего отклонение побретения - упрощение системы автоматического регулирования, надежности регулирования и стабильности процесса сварки. гается тем, что в предлагаемом троля и автоматического регуроцесса высокочастотной сварки.70929 Формула изобретения Составитель Э. Ветрова Техред К, Шуфрич Корректор Ю.Макаренко Тираж 1160 Подписное ЦН ИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная. 4Редактор Г, Нечаева Заказ 8653/14 при котором изменяют режим сварки в зависимости от сигнала, характеризующего отклонение положения точки схождения кромок от оптимального, в качестве регулирующего сигнала используют...

Номер патента: 707715

Опубликовано: 05.01.1980

Авторы: Анохов, Ворновицкий, Груздов, Данцис, Зислин, Мелик-Шахназарян, Саленко, Хромченко, Черкасский

МПК: B23K 9/14

Метки: дуговой, разделку, сварки, узкую

...от вертикального положения позволяет регулировать формирование шва и шлака, создавать плавный переход от кромок к шву. При наклоне электродаона 5-8 и фиксировании его в наклонном положении в течение десятых долей секунды ссз.дается плоская или слегка вогнутая поверхностьшва, Такая форма шва способствует облегчениюудаления шлака из узкой разделки.На фиг. 1 изображен электрод в узкой разделке неповоротного стыка трубопровода; нафиг. 2наклонные положения электрода в уз. ф кой разделке", на фиг. 3 - узкая разделка вплане, точками обозначены шаги движенияэлектрода в ней. 30П р и м е р 1. Производилась ручная ду.говая сварка стыков паропроводов из стали12 Х 1 МФ диаметром 133 мм и толщиной станки 17 мм. Сварку производилл на...

Номер патента: 700306

Опубликовано: 30.11.1979

Авторы: Груздов, Письменный

МПК: B23K 13/00

Метки: высокочастотной, процесса, сварки

...процесса. регулирования, стабилизация качества сварного соединения кувеличение производительности процесса сварки.Для этого по предлагаемому способумагнитное сопротивление сварочной це)опи регулируют путем изменения маг 1 кт -ной проницаемости наружного магнитопровода наложением на него дополниТелього постоянного лагнитногс поля,соответствующего величине отклонениярежима сварки от номинального,Ва чертеже дана схема протеканиямагнктного потока В процессе сваркиТоками высокой частоты на примересварки продольного шва трубной заго Отовки.Возбуждаемый током индуктора 1 магнитный поток 2 разветвляется на рабочий;оток 3, проходящий через щель4 между кромками воздушный зазор 5 25Между кромками и 1 аружны 1 л магнитопровопом 6, по наружному и...

Номер патента: 610637

Опубликовано: 15.06.1978

Авторы: Груздов, Коджеспиров, Письменный

МПК: B23K 13/02

Метки: высокочастотной, процесса, сварки

...заготовки, разогревая металл кромок до тем. пературы его размягчения, Температура кро. мок пропорциональна мощности, подводимой к индуктору, и обратно пропорциональна тол60637 Формула изобретения Составитель Э. Ветроь,Техред О. Луговая Корректор А, Гриненко Тираж 1263 Подннс ное Редактор Е. ЯковчнкЗаказ 3061/8 ОНИИПИ Государственного яо делам наоб П 3035, Москва, Ж-э Филиал ППП Патент, ная, 4 анне штрипса и скорости продольного перемещения заготовки. За время прохождения эле. мента длины кромки от нндуктора до точки схождения кромок он разогревается и начинает светиться. Яркость свечения определяется температурой разогрева и зависит от мощности, подводимой к единице длины кромок. При изменении подводимой мощности нли тол. щины штрнпса...

Номер патента: 527678

Опубликовано: 05.09.1976

Авторы: Груздов, Письменный

МПК: G01R 33/12

Метки: значения, индукции, магнитной, магнитомягких, максимального, образцах, ферритовых

...2, Выход интегратора подключен ко входам инвертора 3 и расширителяимпульсов 4, выходы которых соединены совходам суммирующего устройства 5. К выходу суммирующего устройства подключен 5регистрирующий прибор (импульсный милливольтметр) 6,Максимальное значение магнитной индукции в кольце измеряется следующим образом, Генератор 1 вырабатывает разнополярные импульсы тэка 3 (фиг, 2 а) длительностью т к с периодом повторения Т,которые, проходя по первичной обмотке 7исследуемогэ ферритового кольца 8, перемагничивают его пэ гистерезисной кривой.При поступлении положительного импульсаиндукция в кольце изменяется от остаточного значения магнитной индукции - В(фиг. 2 б) до максимального значения + Ви пэсле окончания импульса остается...
