Способ изготовления полупроводниковых приборов с барьером шоттки на фосфиде индия
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ С БАРЬЕРОМ ШОТТКИ НА ФОСФИДЕ ИНДИЯ, включающий химическую обработку поверхности пластин фосфида индия, включающий химическую обработку поверхности пластин фосфида индия, включающий химическую обработку поверхности пластин фосфида индия, включающий химическую обработку поверхности пластин фосфида индия, напыление в вакууме неактивного металла и формирование контактов, отличающийся тем, что, с целью увеличения пробивных напряжений за счет увеличения высоты барьера Шоттки, химическую обработку пластин фосфида индия осуществляют в плавиковой кислоте при температуре от 80 до 106oС в течение не менее 5 мин, а испытание неактивного металла производят через время, не превышающее 60 мин на нагретую пластину до температур свыше 120oС.
Описание
Целью изобретения является повышение пробивных напряжений за счет увеличения высоты барьера Шоттки.
П р и м е р. При изготовлении полевого транзистора с барьером Шоттки на фосфиде индия использовались структуры типа: на полуизолирующей подложке InP марки ФИП-2 выращивался эпитаксиальный слой толщиной 0,5-0,2 мкм с концентрацией (6-8)

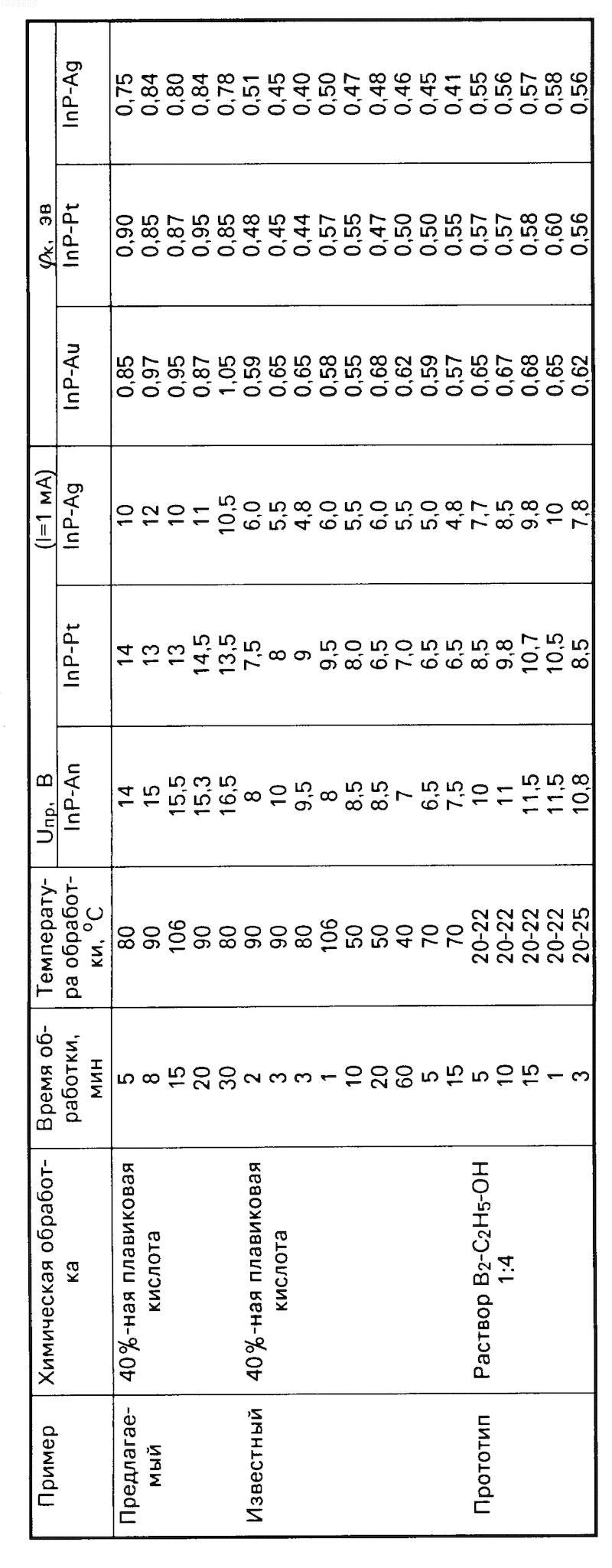

В таблице приведены данные по высоте барьеров Шоттки

Из таблицы видно, что высота барьера Шоттки (

Технико-экономическая эффективность изобретения по сравнению с прототипом заключается в увеличении пробивных напряжений полупроводниковых приборов с барьером Шоттки на InP, в результате чего увеличивается мощность приборов. Способ может найти применение при производстве полупроводниковых приборов с барьером Шоттки на InP (полевые транзисторы, диоды, смесительные диоды).
Изобретение относится к полупроводниковой технике, в частности к технологии полупроводниковых приборов. Цель изобретения - повышение пробивных напряжений за счет увеличения высоты барьера Шоттки. Согласно изобретению перед напылением металла проводят химическую обработку пластин фосфида индия в концентрированной плавиковой кислоте при температуре от 80 до 106°С. Обработка длится не менее 5 мин, в результате чего на поверхности полупроводника формируется слой адсорбированных ионов фтора. Важной особенностью является нанесение металла через время после обработки, не превышающее 60 мин. Для этого пластины фосфида индия нагреваются до температур свыше 120°С, фтор с поверхности улетучивается и напыляют неактивный металл. 1 табл.
