Сигнализатор пламени в камере сгорания
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Сигнализатор пламени в камере сгорания, содержащий четыре дросселя, установленных попарно последовательно и образующих два проточных редуктора давления с междроссельными полостями между входным и выходным дросселями, подключенными к дифференциальному преобразователю, включенному в электрическую цепь, отличающийся тем, что, с целью расширения области применения путем исключения влияния сигнализатора на факел пламени, в междроссельной полости одного из редукторов установлена малоразмерная камера сгорания, выходной дроссель последнего выполнен в виде суживающегося сопла, а сигнализатор дополнительно содержит источник высокого давления воздуха, подключенный к входным дросселям обоих проточных редукторов.
Описание
Целью изобретения является расширение области применения.

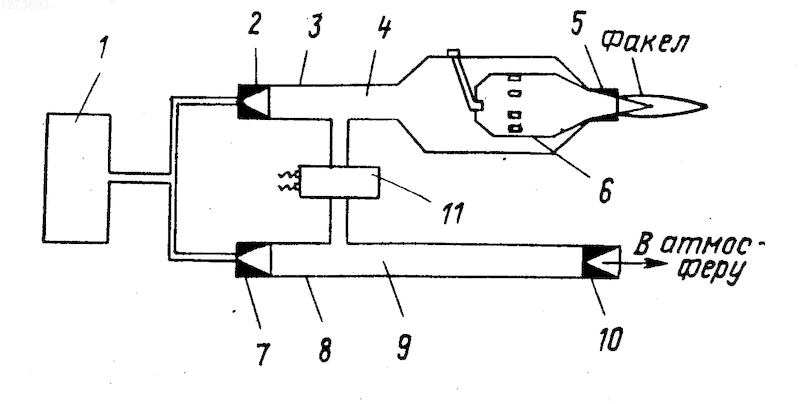

На чертеже представлена структурная схема сигнализатора пламени.
Сигнализатор пламени состоит из источника 1 высокого давления воздуха, четырех дросселей, соединенных попарно последовательно. Дроссель 2 образует проточный редуктор 3 давления с междроссельной полостью 4 совместно с дросселем 5. В редукторе 3 установлена малоразмерная камера 6 сгорания. Дроссель 7 образует проточный редуктор 8 давления с междроссельной полостью 9 совместно с дросселем 10. Междроссельные полости 4 и 9 подключены к дифференциальному преобразователю 11, а входные дроссели 2 и 7 обоих редукторов подключены к источнику 1 высокого давления воздуха.
Сигнализатор работает следующим образом. Элементы сигнализатора образуют пневматический мост, разбалансирующийся при повышении температуры перед выходным дросселем 5 редуктора 3.
При отсутствии горения в камере 6 сгорания, когда через нее протекает рабочее тело низкой температуры, сопротивление дросселя 5 (суживающегося сопла) мало и большая часть перепада давлений срабатывается на дросселе 2, и в междроссельной полости 4 устанавливается малое значение давления Py2 управления. Давление Py2 между дросселями 7 и 10 в междроссельной полости 9 обеспечивается больше, чем Py1. После розжига камеры 6 температура перед дросселем 5 (соплом) резко увеличивается, а вместе с тем увеличивается и его гидравлическое сопротивление, перепад давлений теперь срабатывается в основном на дросселе 5, вследствие чего давление Py1 становится большим и выполняется условие Py2< Py1.
Таким образом, при отсутствии горения в камере 6 сгорания к дифференциальному преобразователю 11 подводится перепад давлений с положительным знаком
P = Pу2-Pу1> 0. Преобразователь 11 в этом случае выдает значение, соответствующее логическому "0" (например, размыкает электрическую цепь). При горении перепад давлений становится отрицательным P = Pу2-Pу1< 0 и преобразователь 11 выдает значение, соответствующее логической "1" (например, замыкает электрическую цепь). Функциональное назначение редуктора 8 на дросселях 7 и 10 баростатическая коррекция, т.е. синхронное изменение Py2 при изменениях давления на выходе из источника 1.Изобретение относится к приборостроению и позволяет расширить область применения. Сигнализатор состоит из источника 1 высокого давления воздуха, четырех дросселей (Д), соединенных попарно последовательно. Д 2 образует проточный редуктор 3 давления с междроссельной полостью 4 совместно с Д 5. В редукторе установлена малоразмерная камера 6 сгорания. При отсутствии в последней горения и протекании через нее рабочего тела низкой т-ры большая часть перепада давлений срабатывается на Д 2. В полости 4 устанавливается давление Py1. Давление Py2 между Д 7 и 10 междроссельной полости 9 обеспечивается больше, чем Py1. После розжига камеры 6 перепад давлений срабатывается в основном на Д 5 и выполняется условие Py2< Py1. При отсутствии горения к дифференциальному преобразователю 11 подводится
P = Pу2-Pу1> 0 , а при горении P = Pу2-Pу1< 0. Преобразователь соответственно замыкает и размыкает электрическую цепь. 1 ил. Рисунки
Заявка
3918354/06, 26.06.1985
Казанский авиационный институт им. А. Н. Туполева, Специальное проектно-конструкторское бюро средств автоматизации нефтедобычи и нефтехимии "Нефтехимпромавтоматика"
Власов И. И, Янковский В. М, Сыченков В. А, Фахрутдинов Р. И, Зингер М. И, Сотников В. Г
МПК / Метки
МПК: F23N 5/02
Метки: камере, пламени, сгорания, сигнализатор
Опубликовано: 20.08.1996
