H04Q — Избирательные устройства

Страница 13

Устройство селективного вызова

Загрузка...

Номер патента: 660302

Опубликовано: 30.04.1979

Авторы: Манякин, Коробейников, Малючков, Азаров, Осокин

МПК: H04Q 5/20

Метки: вызова, селективного

...на выходе делителя 5 частоты.Управляющие импульсы с выхода делителя 5 частоты подаются на вход шифратора б (который в режиме приемаработает как дешифратор) и обеспечивают продвижение информации в егорегистре. Импульсные последовательности с выхода шифратора б через управляющий блок 7 поступают на второйвход блока 8 сравнения, которыйпроизводит сравнение принятого кодас кодом, соответствующим даннойрадиостанции, В случае совпаденияэтих кодов с выхода блока 8 сравнения подается сигнал в блок 9 индикациио вызове данной радиостанции.В режиме передачи кодовая последовательность импульсов, соответствующая адресу вызываемой радиостанции,с выхода шифратора б через управляющий.блок 7 поступает в преобразователь 2.Управляющий блок 7 в этом...

Устройство для коммутации каналов телеуправления

Загрузка...

Номер патента: 660303

Опубликовано: 30.04.1979

Авторы: Карпова, Степанов, Маслов, Машковцев

МПК: H04Q 9/00

Метки: каналов, коммутации, телеуправления

...пункт. После приема надиспетчерском пункте сигнала, подтверждающего исполнение команды Ключ,передача этих команд прекращаетсяи начинается передача последовательно всех необходимых команд управления. После получения на диспетчерском пункте подтверждения об исполнении всех переданных команд. сеансуправления заканчивается И диспетчерский пункт переходит на песедачу.тандартной служебной команды Покой. При приеме этой команды дешифратором 11 на его выходе формируется сигнал, включающий первыйтриггер 7, с выхода которсго поступает разрешающий сигнал на вход формирователя 6 сброса. Однако ранееустановленное подклю:ение выбранногодиспетчерского канала 1 к исполнительному каналу 14 при этом сохраняется, что дает возможность продолжать передачу...

Приемник тональных сигналов

Загрузка...

Номер патента: 661852

Опубликовано: 05.05.1979

Авторы: Гусев, Вергелис, Ананьев, Орлов

МПК: H04Q 3/04

Метки: тональных, приемник, сигналов

...вход дополнительного счетчиа поданы синхронизирующие импуль сы, кНа чертеже изображена структурная электрическая схема предложенногоприемника.вПриемник содержит Формирователь 1 импульсов, триггер 2, исполнительный н элемент 3, накопители 4 и 5, инвер-н тор 6, первый элемент И 7, элемент ф 0 И 8,первый элемент ИЛИ 9,первый счет, п чик 10, второй элемент ИЛИ 11, блок л 12 синхронизации и дополнительный 1 счетчик 13. тПриемник работает следующим об п разом. лСигнал с выхода канала, преобразо ванный Формирователем 1 в однбполяр- н ные импульсы, поступает на элементы и И 7,8.В моменты времени,совпадающие 3) с наличием строб-ймпульса от блока и 12 синхронизации, сигнал с выхода с элемента И 8 попадает в накопитель 4 с и начинается его...

Устройство для пространственно-временной коммутации

Загрузка...

Номер патента: 664314

Опубликовано: 25.05.1979

Автор: Комарчева

МПК: H04Q 11/04

Метки: коммутации, пространственно-временной

...дна блока памяти.Если надо установить соединениемежду каналами первой и и-ой уплотненных линий, то соединение устанавливается через блок памяти коммУ.татора 1 и блок памяти коммутатора3, выбранные таким образом, чтобыони не были заняты другими соединениями: и были соединены с. блоками 15 эа(ержки, принадлежащими к одной паре 25, 26 или 27, 28.Информационный сигнал записыва" ется по входной и считывается по выходной уплотненной линии в такте, 2 О составляющем часть интервала поступления канала.Остальная часть интервала используется как такты для фперекачкиф информационных сигналов иэодного блка памяти в другой черезблок задержки. При этом выбираетсялюбой свободный такт в цикле коммутации 1 (кроме такта данного канала). Для обеспечения...

Магнитная система для электроакустического преобразователя

Загрузка...

Номер патента: 664315

Опубликовано: 25.05.1979

Автор: Мельников

МПК: H04Q 9/02

Метки: электроакустического, магнитная, преобразователя

...с двумя рабочими зазорами, выполненной на основе двух взаимно перпендикулярно намагниченных кольцевых магнитов, соединенных в последовательную магнитную цепь.Магнитная система состоит из двух взаимно перпендикулярно. намагниченных кольцевых магнитов 1 и 2, выполненных в виде колец, имеющих конусные йоверхности и сопря- . женных по этим конусным поверхностям. Магнит 1 намагничен радиально, а магнит 2 - аксиально. Целесообразно выполнять магнит 1 из материала с повьааенным значением остаточной индукции, а магнит 2 - из материа3 66431ла с-"повышенным эначением козрци-.ивной силы.Дисковый магнитопровод 3 подключечк меньшему полюсу магнита 2, Онпередает с 1,егомагнитный поток в ""еньший по диаме.ру рабочий зазор 4.Магнитопровод 5...

Приемник зуммерных сигналов

Загрузка...

Номер патента: 674247

Опубликовано: 15.07.1979

Автор: Толубеев

МПК: H04Q 3/04

Метки: сигналов, приемник, зуммерных

...поступлении сигналов зуммера "занято запуститься не мбжет; так как М"Время 55паузы на один из входов первого блока 13 сов.падения поступает блокирующий сигнал с выхо.да первого одновибратора 4, а на время второйоковой посылки - с выхода исполнительного 4блока 12 "занято" на третий вход первого бло. ка 13 совпадения.После возвращения второго одновибратора 5 в исходное положение схема приемника приходит в исходное состояние, При поступлении еле. дующих токовых посылок (третьей и четвертой) сигнала зуммера "занято" описанные выше про. цессы повторяются,Исполнительный блок 12 "занято", таким об. разом, срабатьвает при поступлении каждой четной токовой посьаки сигнала зуммера "занято". При поступлении на вход приемника сигнала"удержание"...

Устройство для выбора информационных каналов

Загрузка...

Номер патента: 674248

Опубликовано: 15.07.1979

Автор: Олеринский

МПК: H04Q 9/14

Метки: выбора, информационных, каналов

...каналыподлежат выбору.В поле констант 3 каждого слова блокаопера- Если же после ачета "1" на ипвколичествореполнения ймеет место сигнал переполнениятивнои памяти заносится константа -Р1", содержащихся в поле маски 2 для всех слов,з 5 (триггер старшего рвзряда счетчика результатаадреса которых меньше адреса данного слова Кро 9 изменяет свое состояние из ф 1" в "Оф), чме того, перед началом работы"цроизводйтся об нри правильном функционировании йустро ствабьггь не должно, то блок управления 11 реаи.триггеры которого устанавливаются в состояние рует на сигнал переполнения, работа устройства40 прекращается, н канал не выбирается. СигналПри поступлении иа вход устройства кода переполнения поступает также на пе выйеса (номе )адр (...

Устройство для передачи информации между приборами автоматической телефонной станции

Загрузка...

Номер патента: 675627

Опубликовано: 25.07.1979

Авторы: Меламуд, Владимирский, Синяков

МПК: H04Q 3/47

Метки: станции, информации, телефонной, между, передачи, приборами, автоматической

...вход элемента НЕТ соединен с первым эыходом датчика рекуррентной последова тельности, второй выход которого соединен, со вторым входом элемента И, выход которо го соединен с входом приемного блока. Устройство работает следующим образомВ исходном состоянии с выхода передающего блока 2 информационные сигналы по.еа ч675627 втор С. Патруаев Составитель а Текред О. Л Тирап 774 ИИПИ Государственнот но делам изобретена Б, Москва, Ж - 35, Р ППП Патент. т. Ужуш наоро ступают через элемент ИЛИ 5 на информационный вход датчика 1, который изменяет свое состояние, начиная с исходного, в со. ответствии со структурой рекуррентной последовательности. После окончания записи в датчик 1 заданного числа информационных сигналов блок 4 сигналов запроса,...

Устройство пространственно-временной коммутации

Загрузка...

Номер патента: 678727

Опубликовано: 05.08.1979

Авторы: Фидлин, Морозов, Глазь, Осипов

МПК: H04Q 11/04

Метки: пространственно-временной, коммутации

...тракты 4,Предложенное устройство работаетследующим образом.Коммутация одноименных временныхсигналов какого-либо входа приемноготракта 3 и некоторого выхода передающего тракта 4 производится в блоке2 пространственной коммутации путемроключения канальных сигналов в заданном канальном интервале временис рассматриваемого входа на соответствующий выход. Блок 1 временной коммутации в этом случае не используется, Коммутация разноименных временныхканалов, например, канала т какоголибо входа пГиемного тракта 3 и канала 7 некоторого выхода передающеготракта 4 производится путем проключения в блоке 2 пространственной коммутации канального сигнала в 1 -томдписноСР Тираж 775, Парственного комитетазобретений и открытийЖ, Раушская наб. 410/52ЦИИИПИ...

Устройство для синхронного уплотнения асинхронных цифровых сигналов

Загрузка...

Номер патента: 678728

Опубликовано: 05.08.1979

Автор: Чуркин

МПК: H04Q 11/04

Метки: уплотнения, цифровых, асинхронных, синхронного, сигналов

...в процессеее уплотнения и коммутации и опреде - 35лять момент выдачи этой информациив исходящие линии связи, При этомобщая задержка информации в устройствах уплотнения и коммутации цифровой системы всегда будет равна циклу 4 Оработы счетчика Б времени, то естьпостоянной задержке, не влияющей накраевые искажения сигналов. В своюочередь такт работы счетчика Б времени должен быть равен периоду обслу 45живания и линий связи каждым блоком 1. Каждая входящая линия связи имеет свою ячейку памяти в блоках памяти 2. Адреса линий связи и ячеек совпадают,Далее информации и код времени50 циклически считываются иэ блоков памяти 2 и записываются на промежуточ - ные регистры 3.С пбмощью счетчика б и первого дешифратора 7 производится синхрон ное...

Устройство централизованной передачи сообщений

Загрузка...

Номер патента: 687624

Опубликовано: 25.09.1979

Авторы: Азаров, Козырев

МПК: H04Q 9/00

Метки: централизованной, сообщений, передачи

...при атом дополнительныйвыход блока управления подключен к информационному блоку и через блок отображения и подтверждения сообщений подключен к входам блока выдачи сообшений,а соответствуюций выход блока памятии коммутации подключен к входу блокадокументирования речевых и формализованных сообшений,Однако ато устройство имеет невысокую скорость передачи. ения - повышение скоро687624 ЦНИИПИ Заказ 5760/54 Тираж 775 Подписное фюиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 торого подключен к первому входу блокаанализа, второй вход которого соединенс дополнительным выходом блока выдачисообщений, а выход блока анализа подключен к другому входу блока управления,На чертеже изображена структурнаяэлектрическая схема предлагаемого устройства.Оно...

Приемник тонального вызова

Загрузка...

Номер патента: 690655

Опубликовано: 05.10.1979

Авторы: Самарский, Голицын, Юрков, Полковский

МПК: H04Q 3/04

Метки: вызова, приемник, тонального

...блока 4 фиксации переходауровня сигнала через нульС одного из выходов этого блока метки переднего фронта импульса поступаютна вход первого триггера 5, которыйопрокидывается к снимает запрещающийпотенциал с второго входа счетчикатактовых импульсов 12. Последний начинает считать импульсы, поступающие напервый вход этого счетчика с выходагенератора тактовых импульсов б,частота следования которых во многораз превышает частоту сигнала вызова.Счетчик тактовых импульсов 12имеет две группы выходов, одна изкоторых подключена к входам первогоэлемента И-НЕ 13, фиксирующего минимально допустимую длительность сигнала вызова (соответствует максимально допустимой частоте этого сигнала),а вторая - к входам второго элемента И-НЕ 14, фиксирующего...

Устройство селективного вызова

Загрузка...

Номер патента: 690656

Опубликовано: 05.10.1979

Авторы: Малючков, Манякин, Коробейников, Азаров

МПК: H04Q 5/20

Метки: селективного, вызова

...данногоабонента,а с второго его выхода в5 блок сравнения 6 поступает последовательность импульсов, соответствующая контрольному сигналу. Блок сравнения 5 производит сравнение принятого кода с кодом, соответствующимданному абоненту, В случае непрерывного совпадения кодов в течениеотрезка времени, равного постояннойвремени интегратора 7, с выходаинтегратора 7 подается сигнал вблок индикации вызова 9 о вызоведанного абонента,Блок сравнения 6 производит срав"нение принятого кода с кодом контрольного сигнала. В случае непрерывногосовпадения кодов в течение отрезкавремени, равного постоянной времениинтегратора 8, с выхода интегратора8 подается сигнал навход блока опорных напряжений 13, на первые входыэлементов И 12 и на вход блока индика...

Устройство для посылки вызывных сигналов с защитой от перегрузки

Загрузка...

Номер патента: 692115

Опубликовано: 15.10.1979

Автор: Марков

МПК: H04Q 1/30

Метки: вызывных, защитой, перегрузки, посылки, сигналов

...вход которого соединен с выходом определителя состояния комплектов, а выход элемента И соединен с входом блока управления.фор чула изобретения Устройство для посылки вызывных сигналов с зашитой от перегрузки, содержашеегенератор вызывного сигнала, выход которого соединен с информационными входами и подключающих блоков, где и - числоодновременно вызываемых абонентов, п-шнуровых комплектов, информационные входы которых соединены с информационнымивыходами соответствующих подключающихблоков, определитель состояния комплектов,сканирующие входы которого соединены ссоответствующими выходами шнуровых15 комплектов, а также блок управления, первый выход этого блока соединен с тактовымвходом определителя состояния комплектов,а второй выход...

Система селективного вызова

Загрузка...

Номер патента: 698168

Опубликовано: 15.11.1979

Авторы: Манякин, Азаров

МПК: H04Q 1/30

Метки: селективного, вызова

...сформировать несколько вызьвныхкоманд. 45Выбор конкретных величин К 1 и Ко такжекак и конкретной кодовой комбинации, произ.водится в блоке 2 набора, один из выходовкоторого соединен с блоком 12 управления,Сформированные таким образом вызьвные ко 50манды с выхода шифратора 3 поступают в манипулятор 4, где преобразуютсяв последовательности тональных частот, а затем передаютсяпо каналу связи.Прием вызывных команд осуществляется следующим образом,С выхода канала связи вызьвные команды в,в виде последовательностей тональных частиц 4поступают в преобразователь 5, где преобразуются в исходные кодовые комбинации единичных и нулевых посылок, С выхода преобразова.теля 5 принимаемые кодовые комбинации поступают на один из двух входов блока...

Устройство для приема адресного вызова

Загрузка...

Номер патента: 703920

Опубликовано: 15.12.1979

Авторы: Азаров, Манякин

МПК: H04Q 3/04

Метки: адресного, вызова, приема

...является промежуточным,в связи с чем на управляющий регистр 2 могут поступать две последовательности тактовых импульсов: первая с частотой 1 и .-.-.,:-:вторая с частотой М. Блок 6 сравнивает принимаемую кодовую последовательность с кодовой последовательностью, поступающей с выхода дешиф.,ратора 5. Сравнение кодовых последовательностей производится поимпульсно. Совпадение каждой пары импульсов фиксируется в интеграторе 7.Результаты интегрирования-подаются навход бистабильного элемента 8. Если в результате интегрирования адресного признака, присущего данному каналу, в приходящих сигналах не обнаружено (т. е. с выхода блока 6 сигналы в интегратор 7 не поступают), то со второго выхода интегратора 7 на бистабильный элемент 8 подается...

Устройство защиты многочастотного приемника от ложных срабатываний

Загрузка...

Номер патента: 713548

Опубликовано: 30.01.1980

Авторы: Андерс, Бенгт

МПК: H04Q 3/04

Метки: приемника, срабатываний, защиты, ложных, многочастотного

...разряжается только на незначительную величину, посредством чего снимается выходной сигнал (фиг.2,б).Этот выходнойсигнал сравнивается в компараторе 7с пороговым уроннемО , Если затемпороговый уровень О больше сигнала, полученного от нремязадающегоэлемента 9 Ь ( С(фиг.2 г), с компаратора 7 снимается сигнал с высоким уровнем О тогда как при опор- З 5ном уров не О меньшем уров ня сиг на 1ла, полученного от времяэадающегоэлемента 9 Ф. с 1 С С(Фиг.2, г),снимается сигнал с низким уровнем (0),В аттенюаторе 4 происходит ослабление выходного сигнала элемента 2стробиронания, который, если уровеньО тонального сигнала больше поро"гового .уровня О 1состоит из входного тонального сигнала с ныпрямителя 1, Элемент 2 стробиронания пропускает на...

Устройство для выделения импульсных сигналов

Загрузка...

Номер патента: 720823

Опубликовано: 05.03.1980

Автор: Кукушкин

МПК: H04Q 1/36

Метки: импульсных, выделения, сигналов

...от многофазного мультивибратора 4. На и выходах многофазного мультивибратора 4 формируется меандр с длительностью импульсов, равной априорно известной длительности информационных сигналов Ги сдвинутый по времени на интервалы 1 кТК ф где п = 1,2,.1 с - 1 - порядковый номер выходов многофазного мультивибратора 4; 1/3- шаг, определяемый требуемой точностью обработки сигнала, Требуемую длительность импульсов меандра многофазного мультивибратора 4 задает блок 5 управления. В элементе И 3 выделяются импульсы, ращные по длительности времени совпадения информационных сигналов (фиг. 2 б) с вырабатываемыми многофазным мультивибратором 4 и последовательностями импульсов .(фиг, 2 в,г,д е,ж) . Преобразованные в напряжение интервалы совпадения...

Устройство для приема многочастотных сигналов

Загрузка...

Номер патента: 720824

Опубликовано: 05.03.1980

Авторы: Долинский, Толубеев

МПК: H04Q 1/46

Метки: приема, многочастотных, сигналов

..."состойт из " дается не"взаданном коде, то есть, пере- ."оследовательно вклю 4 енных"полосового дается ток одной частоты или тоКи более,фильтра 3, порогового элемента 4; выпЪл- " чем"двухчастот;"тов" этом случае на выхойенйого яа -КвухвХодовом компараторе, ин- де блока 11 анализа кодапоявляется сиг тегратора 5, сумматора 6 по"йбдйюдва, нал; который с выхода выходного блока 1блока 7 памяти"й выходного вентиля 8. Вто-памяти подается на блокирование всех вырйЕ вХоды пороговых- элементов 4 соеКи- . " ходных вентилей 8. Одновременно этотсиг нейй с выходом выпрямительного блока 2йал йоступает"навыходную клемму сигна ="й с"соотвествующим выходом формирова- . ла ошибкателя 9 ойорйого напряжения;. -.:- - - Так как вторые входы пороговых...

Приемник индуктивных импульсов

Загрузка...

Номер патента: 720825

Опубликовано: 05.03.1980

Авторы: Ваннах, Хайрулин

МПК: H04Q 1/48

Метки: приемник, индуктивных, импульсов

...импульсов содержиттранзисторы 7, 8, блок 6 защиты от ложных срабатываний- транзисторы 9, 10,диоды 11, 12 и конденсаторы 13, 14, атриггер 4 - транзисторы 15, 16.Приемник работает следующим образом.Приходящие с линии индуктивные импульсы поступают на пороговые элементы1, 2, где происходит их селекция по уровню.Если с ликии первым приходит положительный индуктивный импульс, на базетранзистора 7 он будет отрицательным, ана базе транзистора 8 - положительным.Транзистороткрывается и подает на базутранзистора 15 запускающий импульс, происходит разряд конденсатора 13. Триггер 4,в зависимости от состояния, в котором оннаходится, может перейти в противоположное. После окончания импульса на базетранзистора 7 последний закрывается,...

Устройство для приема адресной комбинации

Загрузка...

Номер патента: 720826

Опубликовано: 05.03.1980

Авторы: Азаров, Коробейников, Манякин

МПК: H04Q 3/04

Метки: приема, комбинации, адресной

...блока 5 сравнения и дешифратора 4 идентична работе аналогичных узлов известного устройства.Для поддержания временных соотношений между передатчиком и приемником применяется синхронный способ. Устойчивость синхронизации в условиях флуктуаций обеспечивают бистабильные элементы 7, 8, инвертор 9 и элемент Шеффера 10.В качестве бистабильных элементов 7, 8могут быть применены, например, ЙЯ-триггеры с инверсныМи входами. и зо Смена состояний на выходе формирователя 6 импульса возможна только в момент ухода положительных тактовых импульсов, т. е. в последующий момент времени после записи в него информации уровень выходных импульсов будет нулевым, Для устранения состояния неопределенности на выхо- фф дах бистабильных элементов , 8 необходимо...

Приемник тональных сигналов

Загрузка...

Номер патента: 720827

Опубликовано: 05.03.1980

Автор: Красильников

МПК: H04Q 3/04

Метки: сигналов, тональных, приемник

...прототипа. Формула изобретения 3первый одновибратор 9, блок 1 О выделения переднего фронта посылки, второй одновибратор 11, второй блок 12 выделения заднего фронта посылки.Устройство работает следующим образо Входной модулированный сигнал набора номера или вызова с несущей частотой 2100 Гц усиливается и ограничивается усилителем-ограничителем 1 и выделяется резонансным усилителем 2, детектируется детектором 3, усиливается усилителем 4 постоянного тока и формируется в посылки постоянного тока набора номера или вызова.Дифференциал переднего фронта посылки, сформированный блоком 10 выделения переднего фронта посылки, запускает второй одновибратор 11, который вырабатывает импульс с длительностью, равной примерно половине длительности...

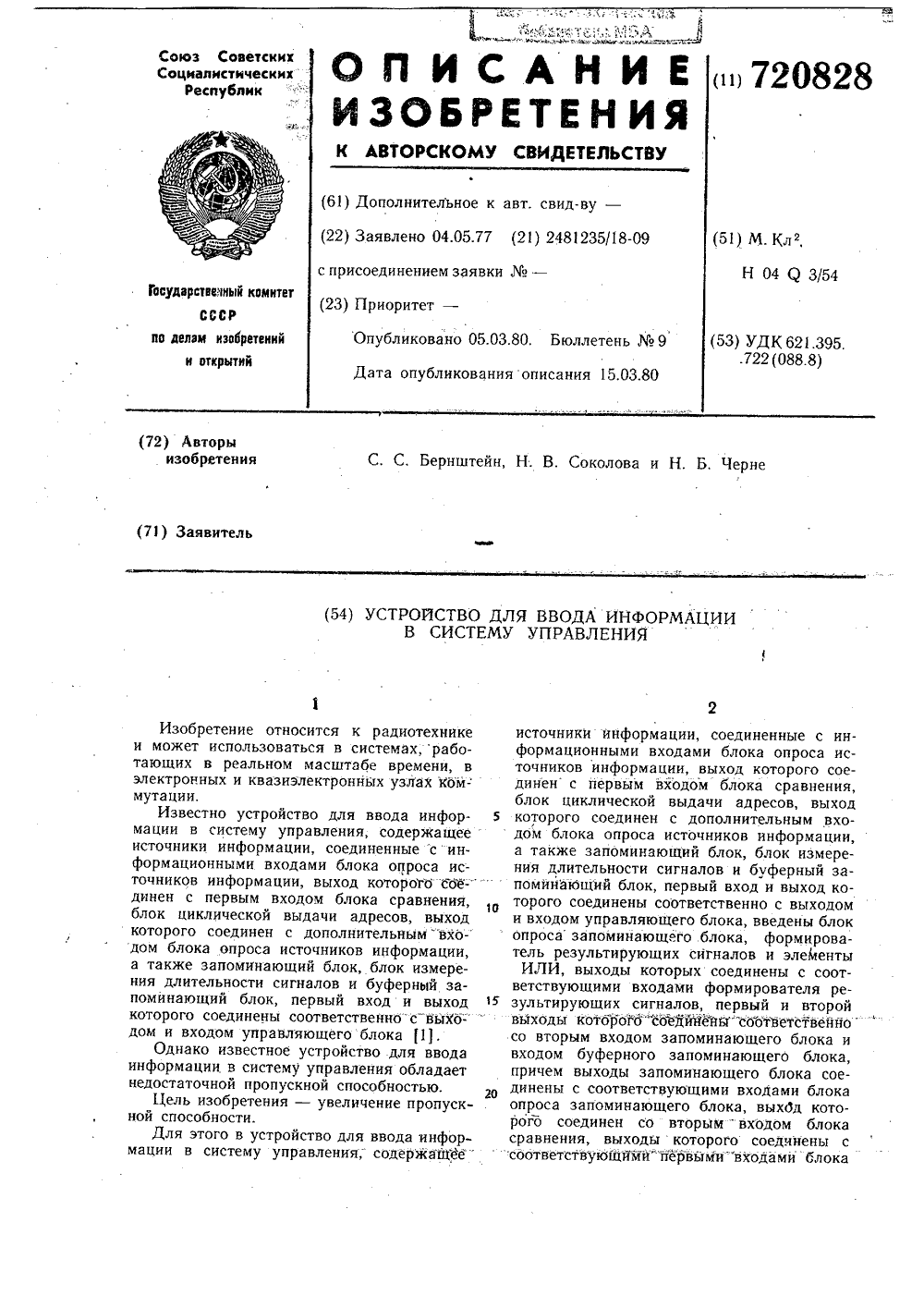

Устройство для ввода информации в систему управления

Загрузка...

Номер патента: 720828

Опубликовано: 05.03.1980

Авторы: Соколова, Черне, Бернштейн

МПК: H04Q 3/54

Метки: систему, ввода, информации

...для ввода информации 1 ф-в"систему управления" содержит источники 1информации, блок 2 опроса источников ин- Формула изобретенияформации, блок 3 сравнения, блок 4 циклическойЪйдачи адресов, запоминающий блок Устройство для ввода информации в сис 5, блок 6 измерениядлйтельйостй"сигйалов, ц- тему управления, содержащее источники,буферный запоминающий блок 7, управляю- информации; соединенные с информационщии блок 8, блок 9 ойроГа"запомйнаюшего ными входами блокаопроса источников инблока, формирователь 10 результирующих формаций; ъЯхбдкоторого соединен с персигналов и элементы 11 ИЛИ.":"вым входом блока сравнения, блок циклиУстройство работает следующим образом, ческой выдачи -адресов; выход которого соеВ каждомцикле сканирования пооче-...

Устройство для вызова абонентов

Загрузка...

Номер патента: 720829

Опубликовано: 05.03.1980

Автор: Трубин

МПК: H04Q 9/14

Метки: вызова, абонентов

...программе на входрегистра 1 О поступает массив кодов номеров тех абонентов, от которых необходимо получить информацию. Эти коды дешифрируются дешифратором 11 и устанавливают соответствующие триггеры 5 в единичное состояние. Дешифратор 11 выполнен так, что при"лодаче определейного" кода" могут быть включены сразу все триггеры 5. В момент начала вызова информационных абонентов пусковой блок 3 формирует импульс поиска, который поступает на вход элементов И 6, 7. Импульс появится на выходе элемента И 6 в том случае, если триггер 5 был установлен в единичное состояние. При этом выходной импульс элемента И 6 включает коммутационный элемент 9 (типа триггера), который дает разрешение на прохождение информации от абонента по...

Одночастотный приемник тонального сигнала

Загрузка...

Номер патента: 723789

Опубликовано: 25.03.1980

Авторы: Поляков, Володенок

МПК: H04Q 3/04

Метки: сигнала, приемник, тонального, одночастотный

...структурнаяэлектрическая схема предложенногоприемника.Предложенный одночастотный приемник тонального сигнала содержитрезонансный усилитель 1, усилителиограничители 2, 3, элемент совпадения4, интегрирующую цепь 5, пороговыйэлемент б, исполнительное устройство 7, амплитудный селектор 8, ключ 9.Приемник работает следующим образом,Если уровень сигнала соответствует рабочему диапазону канала связи,то усилитель-ограничитель 3 работает в нормальном режиме, на входтранзисторного ключа 9 поступает запирающее напряжение с выхода амплитудного селектора 8 и приемник работает обычным порядком, При поступлениина вход приемника паразитных сигналов с уровнем, не соответствующимнормальному режиму работы каналасвязи, режим усилителя-ограничителя3...

Приемник тональных сигналов

Загрузка...

Номер патента: 725269

Опубликовано: 30.03.1980

Авторы: Бобрецов, Ситников

МПК: H04Q 3/04

Метки: сигналов, тональных, приемник

...распределитель 11 останавливает генератор 3, информация о 45длительности паузы запоминается внакопителе 4. По переднему фронтутретьей паузы распределитель 11 выдает команды на запуск генератора 3и управляющий вход накопителя 5,Процесс записи информации о длительности паузы повторяется, только запись идет уже в накопитель 5. Позаднему фронту третьей паузы распределитель 11 останавливает генератор3 и выдает команду на управляющий 55вход дешифратора 12, по которой онпроизводит совместный анализ информации о длительности второй и третьейпаузы, хранящейся в накопителях4 и 5. Если обе паузы принадлежат ц)известному сигналу, на соответствующем информационном выходе дешиф ратора 12 появляется сигнал, запускающий соответствующий...

Устройство управления гезаконовыми матричными соединителями двухзвенного коммутационного поля

Загрузка...

Номер патента: 725270

Опубликовано: 30.03.1980

Авторы: Драчев, Пошерстник, Ходак, Васильев, Маркин, Клейн, Пахомов, Марков

МПК: H04Q 3/52

Метки: коммутационного, матричными, двухзвенного, поля, соединителями, гезаконовыми

...упранления гезаконоными матричными соединителями двухзвенного коммутационного поля содержит формирователь 1 импульсов тока,первую группу диодов 2 и 3, катоднуюшину 4, гезакононые матричные соединители 5 и б первого звена включения коммутационного поля, вторуюгруппу диодов 7 и 8, анодную шину 9,гезаконовые матричные соединители10 и 11 второго звена включения коммутационного поля, первую и вторую 55группу управляющих коммутационныхэлементов 12, 13 и 14, 15, первыйй второй дополнительные управляющиекоммутационные элементы 16 и 17,:выходной трансформатор 18 с первойи второй выходными обмотками 19и 20,а также угловые коммутацион-ные элементы 21 и 22 гезаконовыхматричных соединителей 5, 6 и 10,11.Устройство работает...

Устройство служебно-диспетчерской связи на линиях дистанционного управления с автоматическим установлением циркулярно избирательных соединений с отбоем

Загрузка...

Номер патента: 725271

Опубликовано: 30.03.1980

Авторы: Ананьев, Козырев, Таранченко

МПК: H04Q 5/00

Метки: связи, служебно-диспетчерской, отбоем, избирательных, установлением, автоматическим, дистанционного, линиях, соединений, циркулярно

...с каналом 19, приокончании разговора посылает сигнал Отбой в блок 5 через блок 4 или элементыб, 7 блока 8. По этому сигналу блок 5прекращает передачу команды Занятона линейные комплекты 14, 15, 1 б и к каналу 19-может подключаться другой абонент. Предлагаемое изобретение улучшаетиспользование каналов дистанционного управления и повышает эффективность работы операторов, обслуживающих устройства 5 служебно-диспетчерской связи,Формула изобретения Устройство служебно-диспетчерской свя О зи на линиях дистационного выправления савтоматическим установлением циркулярно-избирательных соединений с отбоем по авт, св.29137 к 8, отл ич а ю,щееся тем, что, с целью обеспечения индикации занятости канала дистанционного управления и предоставления...

Сканирующее устройство

Загрузка...

Номер патента: 745020

Опубликовано: 30.06.1980

Автор: Каткевич

МПК: H04Q 3/64

Метки: сканирующее

...И-го произвольноменяющегося. входного потока или потребованию, поступающему по,первомууправляющему входу 12, например, сустройства приема информации, илиже по программе через произвольныепромежутки времени, минимальный интервал между которыми зависит отдлины узла линейного искания 13 искорости пробега поискового импульса. Если имеется изменение информации на каком-то произвольном входеИ, то соответствующий этому входуэлемент памяти 7 фиксирует это изменение и элемент сравнения 8 в томже блоке фиксаций 5 состояния вхо 20 да формирует запрос на поиск, затем узел линейного искания 13 начинает поиск этого. входа, Если приэтом есть сигнал готовности к приему информации от устройства приема,25 то он формируется и выдается...

Устройство для приоритетной коммутации

Загрузка...

Номер патента: 745021

Опубликовано: 30.06.1980

Авторы: Хавкин, Дергачев, Баринов, Окунев

МПК: H04Q 3/64

Метки: приоритетной, коммутации

...нз блока 4 определения приоритета в распределительный блок 3. Последний по информации,поступающей из блока 5 и блока 4,организует очереди обслуживаниязапросов и указывает адреса коммутируемых блоков вычислительной системы блоку 2,предназначенному длт.непосредственной коммутации шин вычислительной системы.По мере обслуживания запросов,распределительный блок 3 производитпередвижение очереди запросов . Одновременно в устройстве ведется ана-, лиз вновь поступающих запросов, В том случае, когда приходит запрос, приоритет которого выше одного из стоящих в очереди запросов, в распределительном блоке 3 происходит переФормирование очереди таким образом, что более приоритетный запрос обслуживаетсяранее запроса с меньшим приоритетом. Если...
