Взоров

Номер патента: 823612

Опубликовано: 23.04.1981

Авторы: Азбель, Взоров, Кустарев

МПК: F02B 37/00

Метки: внутреннего, двигатель, сгорания

...режимах атмосферный воздух сжймается в турбокомпрессоре 5 и, пройдя воздухоохладитель19, попадает через ресивер 4 непосредственно в двигатель внутреннего сгорания 1,Поток газов от двигателя расширяется н турбине 8 турбокомпрессора изатем, проходя через золотник 27, установленный в положении "Открыто",вторично расширяется в утилизационной турбине, а затем по магистрали 11выпуска отработавших газов поступаетк нагренаемым поверхностям воэдухоподогревателя 16. Одновременно нагреватель 9, связанный кинематически сУтилизационной турбиной 8 и приводимый ею но вращение, сжимает потоквоздуха и направляет его к охлаждаемым поверхностям воздухоподогревателя 16, При этом эапсрные клапаны 26находятся в положении "Закрыто",апосредством муфты 10...

Номер патента: 816689

Опубликовано: 30.03.1981

Авторы: Абрамовский, Взоров, Гайсинский, Круш, Попков, Потураев, Червоненко, Шифрин

МПК: B22D 29/00

Метки: выбивки, форм

...размещены между эластичными элементами б, установленными с возможностью поджатия (на величину Ь) к ними нижней плоскости решетки, а в пазах 7 решетки и горизонтальных пластинах кронштейнов симметрично эластичным элементам выполнены коаксиальные отверстия 8, в которых установлено прижимное средство, выполненное в виде стержней 9, головки которых оперты на цилиндрические вкладыши 10, установленные в пазах решетки, при чем опорные поверхности головок стержней выполнены в виде выпуклых полусферических поверхностей, повторяющих профиль впадин цилиндрических вкладыаей, а нижняя часть стержней снабжена дистанционными упора" ми 11 и упорными чашами 12, расположенными на нижней плоскости эластичных элементов с возможностью поджатия к...

Номер патента: 816569

Опубликовано: 30.03.1981

Авторы: Взоров, Морус, Потураев, Хорошилов, Червоненко

МПК: B07B 1/12

Метки: вибрационногогрохота, ленточно-струнное, сито

...Я - то же, в крайнем нижнем положении.Ленточно-струнное сито вибрацион.ных грохотов состоит из эластичных лент 1, снабженных периодическими выступами 2 и закрепленных в опорах 3 посредством узлов 4 крепления. Ленты 1 установлены в опорах 3 с зазором е, величина которого определяется в зависимости от технологических условий грохочения. Поперечные сечения лент 1 имеют трапециевидную форму. Поверхность вершины выступа параллельна основанию выступа, сопрягающей 15 гося с боковой поверхностью трапециевидной ленты. Ленты 1 закреплены в опорах 3 таким образом, что трапециевидные сечения смежных лент одинаковыми основаниями развернуты друг от носительно друга на 180 . При этом центры тяжести поперечных сечений смежных лент 1 смещены...

Номер патента: 815322

Опубликовано: 23.03.1981

Авторы: Взоров, Гольштейн, Громоковский, Каминский, Моргулис, Решес

МПК: F02B 37/11

Метки: воздухоснабжения, двигателявнутреннего, сгорания

...органу подсоединена также утилизационная расширительная турбина 21, кинематически связанная с потребителем ее энергии, преимущественно с нагнетателем 22 рабочего тела в систему охлаждения воздуха, например в систему охлаждения воздуха для кондиционера, Кон,"иционер может включать, кроме турбодетандера 23, также теплообменник 24, установленный между утилизационной распределительной турбиной и нагнетателем турбодетандера. Выходной патрубок нагнетателя 22 сообщен с кабиной оператора силовой установки,Работа устройства на различных режимах осуществляется следующим образом.При замыкании электрической цепи на пульте управления электрический ток от аккумуляторной батареи 15 через реле 14 одновременно поступает на клеммы электро- стартера...

Номер патента: 806923

Опубликовано: 23.02.1981

Авторы: Взоров, Гольдин, Ободан, Потураев, Цепак, Червоненко

МПК: F16F 1/36

Метки: вибра-ционных, машин, сборки, связей, упругих

...перегрев и быстрое разрушение реэинокордных пластин. Конструктивное обеспечение зазоров, т.е. увеличение толщины разделяющих прокладок, приводит к увели-чению толщины пакета и длины болтов,что снижает надежность опоры вследствие увеличения изгибающего момента, действующего на узлы крепления, ,и ухудшает условия компоновки.5Цель изобретения - увеличение долговечности упругих связей за счетс хранения теплопроводящих зазоровжду резинокордными пластинаве пригружении. Поставленная цель достигается теМчто пластины ориентируют разнотолщинными обкладками друг к другу.На чертеже изображенд устройство,реализующее предлагаеьий способ сборки упругих связей вибрационных машин,и езинокордных пластин 1,ных из конвейерной ленты,806923 Формула...

Номер патента: 805085

Опубликовано: 15.02.1981

Авторы: Взоров, Настоящий, Тарасенко, Хабло

МПК: G01L 3/22

Метки: дебаланс

...устройства.Указанная цель достигается тем, что.подвижная часть выполнена в виде гибкой оболочки, заполненной ртутью.На чертеже и о устройство, поперечный разр Дебаланс содержит подвижную 1.и неподвижную 2 части, установленные на валу 3 вибровоэбудителя (на чертеже не показан), и гидроцилиндры 4 с веэависимыми каналами 5 подвода жидкости, установленные в корпусе неподвижной части 2 и контактирующие с годвижной частью 1. Подвижная часть 1 выполнена в виде гибкой .оболочки б, заполненной ртутью.Дебаланс работает следующим образом,При вращении вала 3 в период пуска по независимым каналам 5 рабочая жидкость подается в полости гидро- цилиндров 4 под одинаковым давлением. После разгона вала 3 до рабочей скорости вращения давление в...

Номер патента: 769692

Опубликовано: 07.10.1980

Авторы: Взоров, Галас, Голубков, Рово, Трахтенберг, Ханаев

МПК: H02P 5/06

Метки: скорости, стабилизации, электродвигателя

...11, измеритель 12 фазового рассогласования, задающий генератор 13 и вспомогательный двигатель 14.20 Вспомогательный электрод с двигателем14 работает в синхронном режиме, т. е, частота генератора 13 равна частоте датчика9 скорости. Импульсы датчика 9 скоростислужат в качестве сигналов обратной связи25 фазовой системы стабилизации скоростидвигателя 14, скорость которого задаетсягенератором 13, а также в качестве эталонных сигналов для основного контура 1.Датчики скорости 7 и 9 имеют одинаковоеЗ 0 количество меток, а потому при нулевой769692 Ук = фУу Составитель И. Коротеева Техред В. Серякова Корректор 3. Тарасова Редактор Г. Петрова Заказ 2267/17 Изд. Ма 527 Тираж 798 Подписное НПО Поиск Государственного комитета СССР по делам...

Номер патента: 740404

Опубликовано: 15.06.1980

Авторы: Взоров, Гайсинский, Звижулев, Круш, Попков, Рыбацкий, Червоненко, Шифрин

МПК: B22D 29/00

Метки: выбивки, форм

...4 и эластичных (например, резиновых) элементов 5. Прижимное средство эластичных элементов 5 содержит распорный болт 6, скобу 7, ось 8 и кронштейн 9,При вращении неуравновешенного вала 2 инерционный вибратор 1 колеблется на амортизаторах 3 и через эластичные элементы 5 возбуждает колебания решетки 4, которая сообщает уско рение выбиваемой опоке 10. В результате этого опока отрывается от решетки 4 и вступает с ней в периодически повторяющееся ударное взаимодействие, в результате которого возникают ударные импульсы, которые содержат широкий спектр гармоник, обеспечивающих отделение формовочной смеси и стержней из опок и отливок. Так как парциальная частота колебаний решетки 4 превышает частоту рабочих колебаний, то амплитуда колебаний...

Номер патента: 740302

Опубликовано: 15.06.1980

Авторы: Взоров, Морус, Потураев, Червоненко

МПК: B07B 1/40

Метки: взаимно, грохочения, колосниках, перемещающихся, сыпучих

...грохота ( 1для кусков трудногрохотимого класса,центр тяжести которых выше поверхности решетки; 111 - для эаклинивающихся кусков, центр тяжести которых ниже поверхности решетки; 1 Ч - для кусков с размерами, близкими по меньшимиили равными размерам щели).Грохот состоит из неподвижныхколосников 1, жестко установленныхна фундаменте, и подвижных колосников 2, установленных на неподвижныхпосредством стержневых направляющихупругих связей 3, обеспечивающих возможность колебаний подвижных колосников вдоль и вокруг их продольной оси,Шели между колосниками расширяютсяв сторону движения материала, К каждому подвижному колоснику прикрепленчетырехдебалансный инерционный вибратор 4, Валы вибраторов смежных колосников соединены между собой и...

Номер патента: 724221

Опубликовано: 30.03.1980

Авторы: Взоров, Клименко, Ковальчук, Потураев, Тарасенко

МПК: B07B 1/12

Метки: грохот

...золотник 8.Грохот работает следующим образом.Подача сжатого воздуха через золотниковый распределительный золотник 8 в пневмоподушки 4 колосников 1 происходит в такой последовательности, при которой каждый последующий колосник (по ходу движения материала) начинает перемещаться в свое верхнее положение лишь по сле того, как предыдущий уже переме72422 Формула изобретения Составитель С. МягковТехред А. Камышникова Корректор В. Дод Редактор 3, Ходакова Заказ 363/2 Изд 1,"а 23 Тираж 698 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3стился в свое верхнее положение, и из под держивающих подушек последнего начинает стравливаться...

Номер патента: 723532

Опубликовано: 25.03.1980

Авторы: Взоров, Виноградов, Карасик, Романов

МПК: G05D 16/06

Метки: абсолютного, барокоррекцией, давления, задатчик

...с барокор.- рекцией; на фиг. 2 - вид шкалы эадатчика с элементами зацепления.На плате 1 нанесены основная шкала высот герметизации и шкала баро- коррекции, укреплены зубчатый или фрикционный сектор 2, связанный с дополнительной ручкой 3. Основная ручка 4 служит для настройки высоты герметизации и связана с шестерней 5, с которой соединена также шестерня 6 с жестко закрепленной стрелкой 7, расположенной над платой 1. Основная ручка 4 с помощью винта 8 снязана с вакуумированным сильфоном 9, установленным в корпусе 10, торец которого соединен с золотником клапана 11 задатчика.Задатчик работает следующим обра. эом.723532 раж 956 Подписи Ручкой 3 путем поворота платы 1 устанавливают нулевую отметку основной шкалы на величину отклонения...

Номер патента: 722607

Опубликовано: 25.03.1980

Авторы: Взоров, Потураев, Сансиев, Шуляк

МПК: B07B 1/40

Метки: вибрационный, грохот

...установленных на грохоте для возбуждения колебаний нижнего сита.Целью изобретения является повышениеэффективности процесса грохочения.Поставленная цель достигается тем, чтовибраторы установлены на корпусе, жесткозакрепленном на фундаменте, и связаны сситами посредством тросов, огибающих отклоняющие ролики,Кроме того, тросы сопряжены с ситамипо нормали к их поверхности.10 На чертеже показан предлагаемый грохот, общий вид.Грохот состоит из неподвижного корпуса 1 с закрепленными в нем веерообразноситами 2. Вибраторы 3, установленные накорпусе 1, связаны с ситами 2 посредствомтросов 4, огибающих отклоняющие ролики 5,оси которых также закреплены на корпусе 1.Отклоняющие ролики 5 установлены такимобразом, чтобы тросы 4 сопрягались с...

Номер патента: 713603

Опубликовано: 05.02.1980

Авторы: Взоров, Настоящий, Тарасенко, Федоскин, Хабло

МПК: B06B 1/16

Метки: дебаланс

...и выбега.Наиболее близким к изобретению по технической сущности и достигаемому результату является дебаланс для инерционных вибраторов с вертикальным расположением вала, содержащий корпус с радиальными, направленными вверх, полостями и размещенные в них подвижные шарообразные грузы 2 . А. Взоров, В. А. Федоскистоящий ая цель достигаетсядиальных полостей влинейного жолоба,сательной к любой егиз зависимости .а 1(агс з 1 п -О,аРовая скорость вала;сстояние от оси вращентра тяжести сферическоСоставитель Ю. Ро Техред К. Шуфрич Тираж,ЯХ Государственного коми лам изобретений и от ква, Ж - 35, Раушская Патент, г. Ужгород, у ждественскии Корректор Н. Стен ноеедактор А. Семеновааказ 9165/3 Подпис тета СССР крытий наб., д. 4/5 л. ПроектнаяЦНИИ...

Номер патента: 706114

Опубликовано: 30.12.1979

Авторы: Взоров, Жилин, Настоящий, Резников, Тарасенко, Хабло, Хачатурян, Чижик

МПК: B02C 17/22

Метки: барабанной, мельницы, футеровка

...долвечности футеровки и надежности ее креп 15 ни я.рабана, резиновые элементы размещены по образующей барабана и разделены поперечными перегородками на отдельные камеры, каждая из которых снабжена ниппелем с обратным клапаном и наружной резьбой, служащей для крепления элементов к барабану.Расположение элементов по образующей барабана предотвращает выпадение одного или нескольких из них даже при ослаблении крепления или повреждении оболочки, так как они будут удерживаться другими элементами. Разделение внутренней полости элементов перегородкам и и оборудование каждой из образую,шихся при этом камер индивидуальным ниппелем обеспечивает работоспособность каждого из элементов при локальном износе или повреждении.На фиг. 1 изображены...

Номер патента: 699219

Опубликовано: 25.11.1979

Авторы: Антонов, Взоров, Воробьев, Голубович, Гриднев, Дробышевский, Иванов, Израильский, Исаев, Кораблев, Муханько, Никонов, Ройфберг, Рубинштейн, Слободич, Фонштейн, Шафаревич

МПК: F02F 1/10

Метки: блок, двигателя, поршневого, цилиндров

...12, диаметр 0 5 которого пе превышает наибольшего диаметра гильаы Р, а ширина примерно равна длине В резьбового капала и бонне, Толщина Н внутренней кольцевой части 5 плиты 3 постоянна по всей окружности, кроме зоны окон 13 и 14 для пропуска охлаыдаюддей средыэЧасть профиля поперечного сечения окон 13 и 14 выполнена в форме выпуклой линии, описанной одной или несколькими дугами окружностп. Благодаря форме цилиндрического пояса 12 вокруг верхней наиболее нагретой эоны гильаы и образуется кольцевая полость 15 постоянной радиальной ширины 5 . Ниже цилиндрического пояса 12 выполнено кольцевое ребро 16, прилегающее к гильзе 7 и делящее полость охлаждения 9 на два отсе ка, Между кольцевым ребром 16 и гильаой 7 установлено резиновое кольцо...

Номер патента: 697372

Опубликовано: 15.11.1979

Авторы: Взоров, Потураев, Червоненко, Шуляк

МПК: B65G 27/00

Метки: вертикальный, вибрационный, грохотконвейер

...поверхности,Сущность и зоб ретени я пояс ця ется ч ертежом, где показан общий вид грохотаконвейера.Грохот-конвейер состоит нз упругихсвязей 1, вибровозбудцтеля 2 и шнека 3(грузонесушего органа, на котором закреплец рабочий ицтовой лоток) с просец з 6973 вающей поверхностью, за исключением первого витка, Ниже рабочего винтового лотка под углом к образующей Фесу 1 пей колонны 4 установлена винтовая нисходящая спираль 5 с уклоном в сторону круго-вого разгрузочного лотка 6, размещенного в нижней цд"и для сбора и транспортирования подрешетного продукта, Винтовая спираль 5 установлена по крайней мере на половину высоты грузонесущего органа. 1 О Грохот-конвейер по всей высоте закрыт кожухом 7 из условия санитарно-технических...

Номер патента: 692619

Опубликовано: 25.10.1979

Авторы: Взоров, Потураев, Тарасенко, Юрьев

МПК: B02C 2/04

Метки: гирационной, дробилки, конусной, предохранительное

...значительные осевые перемещения стяжного болта при незначительном изменении усилия его перемещения. Надежность работы устройства обеспечивается тем, что оно ;состоит из нескольких одинаковых узлон, расположенных по периферии 25 корпуса дробилки, и выход из строя одного или двух узлов не оказывает существенного влияния на общее усилие прижатия опорного кольца к станине, и дробилка может работать до 30 очередного планово-предупредительного ремонта. В процессе эксплуатации предохранительные устройства не требуют дополнительного техни-. ческого обслуживания35На фиг. 1 изображен общий вид одного узла предохранительного устройства, установленного на конусной гирационной дробилке; на фиг. 2 - разрез А-А фиг.1, ЩОпорное кольцо 1 дробилки...

Номер патента: 684260

Опубликовано: 05.09.1979

Авторы: Взоров, Виноградов, Карасик

МПК: F24F 13/08

Метки: воздуха, расхода

...показано расположение рычагов 6 и 7, когда привод соединен с осью 4 заслонки 2, то есть когда ось 4 ведущая и направление ее вращения по часовой стрелке. При вращении 4 против часовой стрелки рычаг 7 должен бЫть направлен в противоположную сторону. Если ось 5 будет ведущей, то рычаг 7684260 Форлула изобретения Составитель А. Смирнова Редактор М, Васильева Техред О. Луговая Корректор М. Шароши Заказ 5261/28 Тираж 850 Подписное ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал П ПП к Патент, г. Ужгород, ул. Проектная, 4должен быть расположен в 11 лоскости зслонки 3 и нпрвлец в сгорону оси 4,рычаг 6 должен оыть расположен перпецликул 511)но рыч 11 гм 7.Устройство...

Номер патента: 672419

Опубликовано: 05.07.1979

Авторы: Взоров, Виноградов, Романов

МПК: F16K 7/14

Метки: клапан, обратный

...седлом и запорным элементом установлен эластичный армированный дискс центральным отверстием, через которое с натягом пропущен хвостоник заоорнооо элемента,На чертеже показан предлагаемыйклапан, поперечный разрез.Обратный клапан содержит корпус 1,крышку 2, седло 3, в котором проходятканалы 4 и центральный канал с хвостовиком 5 грибовидного запорного элемента б. Каналы 4 выполнены на коничес- .кой поверхности седла 3.Между седлом 3 и запорным элементом 6 установлен эластичный армированный диск 7, выполненный, например, иэпрорезиненйого капронового полотна сцентральным отверстием 8, через которое с натягом пропущен хвостовик 5 запорного элемента б. При этом диаметрдиска 7 не превышает максимальный. диаметр конической поверхности седла...

Номер патента: 669097

Опубликовано: 25.06.1979

Авторы: Баландин, Взоров, Романов

МПК: F15C 5/00

Метки: заделки, мембранного, полотна, узел

...полотна и потерягерметичности.Цель изобретения - повысить надежность заделки.Это достигается тем, что между фланцами устанавливается тонкостенная, обхватывающая болтовое соединение гильза, препятствующая проникновению волокон полотна в резьбовую часть болтового соединения.Это исключает скручивание полотна. Высотагильзы больше суммарной толщины мембранного полотна и уплотнительных прокладок.На чертеже показан узел заделки мембранного полотна. Узел содержит болт 1, фланцы 2 и 3, мембранное полотное 4, уплотнительную прокладку 5 и тонкостенную гильзу 6.Болт 1 помещен внутри гильзы 6 и изолирован от мембранного полотна 4,Технико-экономический эффект от внедрения изобретения заключается в существенном упрощении сборки пневматических приборов...

Номер патента: 665152

Опубликовано: 30.05.1979

Авторы: Взоров, Виноградов, Карасик, Романов

МПК: F16F 15/02

Метки: вибраций, демпфирования, упругого, чувствительного, элемента

...размещенные в корпусе, и упругие конусообразные элементы, закрепленныебольшими основаниями на пластинах ипредназначенные для контакта с чувствительным элементом (2,Недостатки указанного устройства заключаются в возникновении автоколебанийи уменьшении собственной частоты колебаний чувствительного элемента.Целью изобретения являетсясобственной частоты колебанийтельного элемента.Указанная цель достигается тругие элементы выполнены в нты расположены консольют с упругим чувствитель, представляющим собой)с обеспечивает надежду ребрами 2 и витками том концы полос загиба665152 Формула изобретения г иг г.З Составитель В. ЗолотовскаяРедактор Н. Суханова Техред А. Камышннкова Коррект рл 1139комитета СССиид,4/5 Заказ 1527/ Изд.383 ЦНИИПИ НПО...

Номер патента: 661127

Опубликовано: 05.05.1979

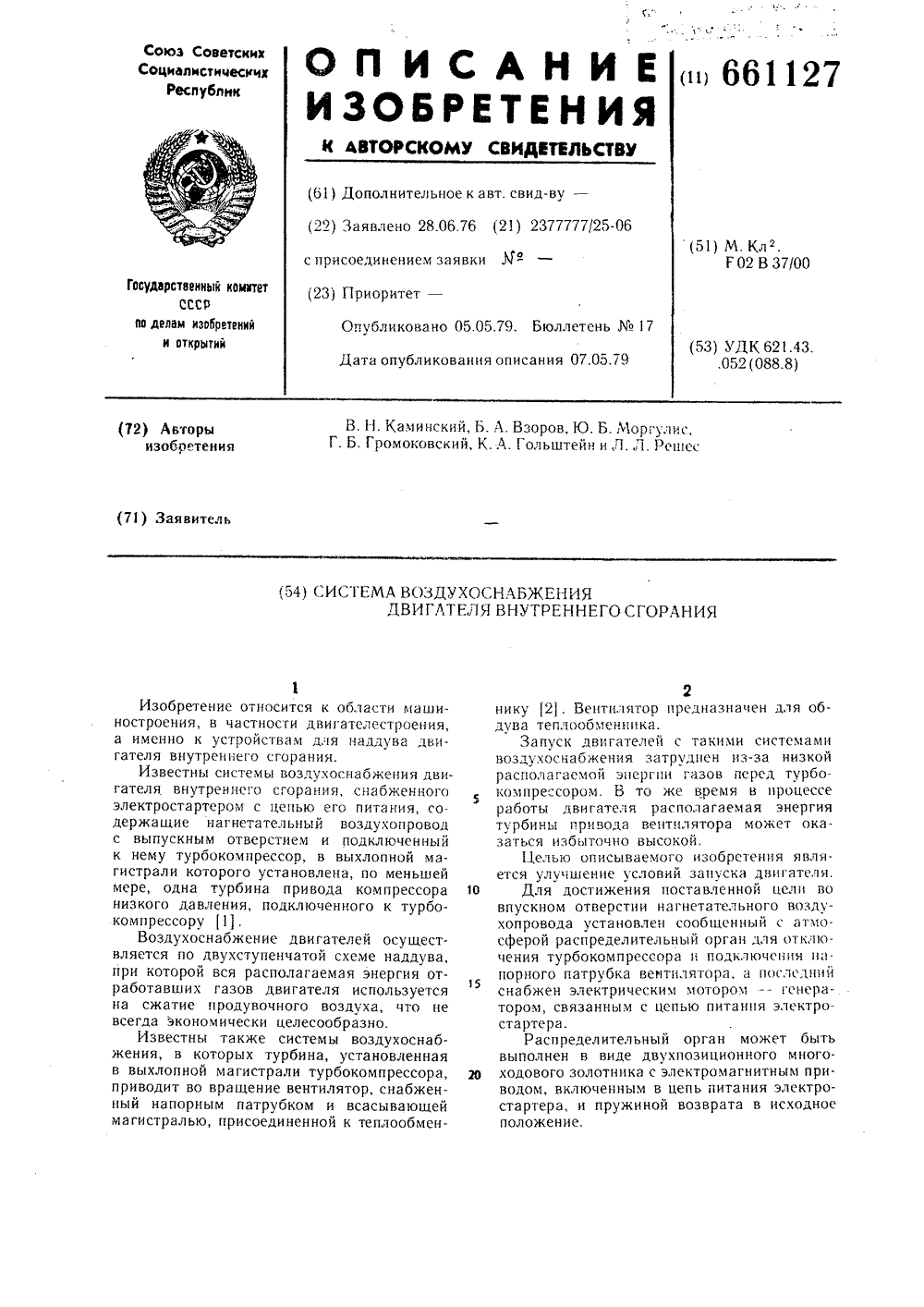

Авторы: Взоров, Гольштейн, Громоковский, Каминский, Моргулис, Решес

МПК: F02B 37/00

Метки: внутреннего, воздухоснабжения, двигателя, сгорания

...между турбиной и мотором-генератором 11 предусмотрена обгоня муфта 23 для исключения затрат мощности мотора-генератора 11 на вращение турбины при запуске двигателя.Электр)1)еский си;ОВОЙ элемен 17 снабжен пружиной 24 возврата его в исходное цог)ожсцие цри отключении от аккумулятор- и )ой батареи. В передаче от электромагнит)Ого привода 13 к золотнику 19 предусмотр.ц выступ 25, расположенный на корпусе 4золотника, и упор 26, ря., я;( цый на рычаге 27. Эти элементы црсд )Гц ясцы для фиксирования углового по, же) золотника 19 при отключении эзекгромзгцитного привода от цени питания электростартера 12.11 ри подключении зкку)1 гТрной батареи к цепи питания электростартера во время запуска двигателя электрический ток от аккумуляторной...

Номер патента: 660732

Опубликовано: 05.05.1979

Авторы: Взоров, Морус, Надутый, Потураев, Червоненко, Шуляк

МПК: B07B 1/40

Метки: грохот, колосниковый

...например, в виде резинового бруса, установленного на нерезонирующих колосниках 4. В эластичной прокладке 3 по ее длине равномерно расположены боковые отверстия 5, имеющие форму параллелограмма со скругленными углами, про дольная ось которого ориентирована перпендикулярно требуемому направлению колебаний. Расстояния между отверстиями 5 не превышают половины их продольного размера.10Грохот работает следующим образом.При воздействии вибрационного привода 1, линия действия возмущений силы которого параллельна плоскости грохота, на резонирующие колосники последние совершают колебательные перемещения относи тельно нерезонирующих колосников 4. При этом параметры колебаний секций 2 резонирующих колосников определяют жесткостью участков...

Номер патента: 659203

Опубликовано: 30.04.1979

Авторы: Взоров, Морус, Червоненко

МПК: B07B 1/12

Метки: грохочения, первичного

...несущей коп)екторы: Е. Осипова н Т. Добровольская орячев аказ 827/7 Изд, Ио 315 Тираж 726 Подписное НПО Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб., д. 4/5ипографпя, пр. Сапунова,струкции грохот 1 и поворотную грузовую площадку 2, опирающуюся на амортизирующий механизм 3 и секцию 4 пневмобаллонов. Верхняя поверхность секции 4 пневмобаллонов жестко соединена с нижней по всрхностью грузовой площадки 2. Секция 4 пневмобаллонов посредством трубопровода 5 сообщается с секцией 6 пневмобаллопов, установленной на несущей конструкции под загрузочным лотком 7, куда поступает по ток горной массы с кузова транспортного средства. Верхняя поверхность секции 6 пневмобаллонов футерована элементами 8,...

Номер патента: 655812

Опубликовано: 05.04.1979

Авторы: Взоров, Ларионов

МПК: E21B 31/113

Метки: гидравлический, ясс

...корпусаи штокд 3, и вместе с теч не лццус.кают их относительное вращение.4 О,Чскду корпусом 1, 2 и штоком 3 с хвцсОВИ (0 4 Обрс)ЗОВЯ цд Гср МСГ Изи рОВ;)ц цся масс 0;дцолцегРдя камера.1 цлр Явл ичс скп й ясс сиускаетс в собра ц- НС)М ВИЛС, КяК ццКазс 1 НО Ня фРГ. 1 И СОСЛИ- цяется нсреволникоч 16 с нрихвдченцой частью колонны, а переводником 5 со свц- ОолнОЙ частью колонны.ГГринцРп работы гидравлического ясса СсСл Оп(П Й.11 ри натяжении бурильной колонны штск 3 с хш)стовпкцм 4, втулки 6, 7, золотник), порпсць 10 псремещак)тся в корпусе 1 ввсрх.При этом рабочая жидкость цад поршнем 10 сжимается за счет того, что она имеет возможность незначительного перетока только через кольцевой зазор между поршнем 10 и корпусом 1 вниз. Тем...

Номер патента: 634801

Опубликовано: 30.11.1978

Авторы: Взоров, Морус, Надутый, Потураев, Червоненко, Шуляк

МПК: B07B 1/12

Метки: грохот, колосниковый

...грохот, вид сбоку; на фиг. 2 --гидравлический демпфер в разрезе.Грохот содержит раму 1 и колосники, выполненные из двух частей 2 н 3, соединенных с помощью шарниров 4, Разгрузочные О концы колосников закреплены на раме спомощью шарниров 5, а хвостовики верх. них частей колосников установлены подвижно во втулку 6 и снабжены пружинами и элементами, фиксирующими их положение, В местах шарнирного соединения частей колосников имеются упор 7, и в нижней части поперечного сечения колосников одна их часть шарнирно соединена с поршнем 8, а другая - с корпусом 9 гидравлического демпфера 10, имеющего цилиндр 10 демпфирования 11 и полость 12, заполненную сжатым воздухом.Сжатый воздух, находящийся под давлением к полости 12, воздействует на...

Номер патента: 620587

Опубликовано: 25.08.1978

Авторы: Взоров, Григорьян, Гусман, Капустин, Киверенко, Пятецкий, Чуев, Штейнберг, Ясашин

МПК: E21B 23/00, E21B 47/01

Метки: приборов, скважину, спуска

...корпус 1, внутри ко"торого концентрично .размещен узелразрушения структуры скважинной жидкости, выполненный в виде пропеллерного насоса, состоящего из винта 2 ипривода 3, В зазоре между приводом3 и корпусом 1 образована кольцеваяпрлость 4, сообщающая пространствопод углом разрушения структуры скважинкой жидкости с пространством подкорпусом. Э верхней части кольцевойполости 4 размещены гидромониторныеформула изобретения Э б 205насадки 5. Устройсгво спускают в скваанну на кабеле б вместе с геофизическими приборами 7.Для исключения закручивания,кабеляпри работе устройст а в скважине надЧним устанавливают т косъейник., поэволяюайй устройству проворачиратьс бот действия реактивного момента,Спуск в ствол скМржины,геофизичес-,ких приборов...

Номер патента: 612863

Опубликовано: 30.06.1978

Авторы: Взоров, Кравченко, Плохотнюк, Потураев, Червоненко

МПК: B65G 27/04

Метки: виброконвейера, горизонтального, лоток

...с несущей конструкцией по средством монтажных штырей.На фпг, 1 изображен лоток, общий вид; нафиг. 2 - разрез по А - А иа фиг. 1; иа фнг.3 - разрез по Б - Б на фиг. 1.Лоток содержит несущую конструкцшо 1, 10 секции 2 грузонесущего лотка, сферическиеопоры 3, пружины 4, болты 5, центрирующие штыри б.По мере поступления на лоток горячего материала происходит тепловое расширение ма териала секций, при этом усилия от температурного расширения превосходяг силы трения от прижатия каждой секции 2 и сферическим опорам 3 при помощи пружин 4 и болтов 5. в результате чего каждая секция 2 перемещаст ся относительно несущей конструкции 1 инаправлении продольной оси конвейера, вокруг нее и перпендикулярно ей.Штырь 6 препятствует поперечному...

Номер патента: 591222

Опубликовано: 05.02.1978

Авторы: Бедрань, Взоров, Денисенко, Потураев, Тарасенко, Христор, Червоненко

МПК: B30B 7/00

Метки: аппарат, ископаемых, обогащения, полезных

...двухзаходная винтовая поверхность, которая состоит нз перфорированного заборного винтового лотка 5, жестко соединяющегося с секторным карманом 6, помещенным ниже ,ровня днища приемной чаши 3.Выше уровня днища приемной чаши распо,вжен наружный персрорированный заборный ш 1 цтовой лоток 7, плоскость съема 8 которого 2 н может регулироваться по высоте в зависимости"ег)гая дралция 0 СЯ 01 ный прая)гггг от крупности исходного материала. Перфорация внутреннего и наружного заборных лотков5 и 7 осуществляется после подъема их на одиншаг винтовой поверхности, Под перфорированными заборными лоткми размещены сплошныелотки-поддоцы 9 и 10, переходящие в разгрузочные течки 1. Перфорированные наружцыслотки 5 и 7 жестко соединены с...

Номер патента: 543583

Опубликовано: 25.01.1977

Авторы: Борисов, Взоров, Потураев, Тарасенко, Федоскин, Хабло, Червоненко

МПК: B65G 27/04

Метки: классификатор, формы, цилиндрической

...изображен предлага Классификатор деталей цилиндрической формы содержит рабочий орган 1, имеющий форму диска с двумя или более независимыми концентрическими желобами 2 и жестко связанный с инерционным вибратором 3, который опирается на упругие элементы 4. В днище желобов по их длине выполнен ряд калиброванных отверстий 5, над которыми расположены плоские упругие элементы 6. Загрузка деталей осуществляется загрузэчным устройством 7, а разгрузка деталей - разгрузочными устройствами 8. Инерционный вибратор 3 обеспечивает колебательное движение рабочего органа классификатора как вдоль, так и вокруг его вертикальной оси, вследствие чего происходит транспортирование деталей по желобам 2, Загрузка деталей при этом осуществляется загрузочным...
