Номер патента: 1661635

Опубликовано: 07.07.1991

Авторы: Вавилов, Иванов, Ширяев

МПК: G01N 25/18

Метки: коэффициента, температуропроводности

...потока энергии импульса нагрева Ф(т) (фиг,2).Форма импульса нагрева влияет на вид вводимой поправки, .Вместо характеристического времени ю 1 уг может быть использовано время тмп достижения первой производной хронологической термограммц Тф максимального значения,Для мгновенного импульса нагрева выражение для коэффициента температуропроводности в,этом случае имеет вид Получено расчетное выражение для температуропроводности, учитывающее конечную длительность импульса нагрева ксеноновой лампы-вспышки;ггоп - 1,7 тр5 20 25 Именно с помощью этого математического выражения производится оп ределение коэффициента температуропроводности исследуемого образца в устройстве, которое измеряет время (тмп - 1,7 тр ) . Учет конечной длительности...

Номер патента: 1660963

Опубликовано: 07.07.1991

Авторы: Антоненко, Вавилов, Карасик, Кондуров, Лялюк, Мищенко, Москаленко, Недогарский, Сагалевич, Стрижев, Учитель, Чечун

МПК: B28B 1/08

Метки: бетонных, огнеупорных, формования

...навибростоле. Вначале на форму воздействуют вибрациями снизу (от вибростола), направление которых совпадает с направлениемпрессования, перпендикулярно поверхностистола в течение 30 с (0,15 длительности всегопериода формования) с виброускорениемравным 30 м/с . После этого снимают вибгровоздействие на форму от стола и, замкнувформуемую смесь между днищем формы ипуансоном, воздействуют вибрациямисверху того же направления, что и в первомслучае, на протяжении 40 с (0,2 длительности периода формования) с виброускорением равным .60 м/с, при одновременномприложении давления 0,06 МПа. Затем втечение 110 с из 200 с всего периода формования воздействуют одновременно вибрациями снизу от вибростола с ускорениями30 м/с и сверху от пуансона с...

Номер патента: 1659611

Опубликовано: 30.06.1991

Авторы: Вавилов, Ваганов, Зубов, Яковленко

МПК: E04H 9/02

Метки: здания, каркас, многоэтажного, сейсмостойкого

...напряжение кянятя 4,Конструкция каркаса многоэтажногосеЙсмастОЙкОГО здания 1 азатеет следую"щим образом. 20При вертикальнь(и;Ооизсчпальных Ол 8 баниях здания верхни 8 части б составного ригеля 2, несущие большуО нагрузку отплит перекрытия, и нигкниз часги б со ггавного ригеля 2 получаГот различное ускорение и смещение, Это приведетВОзникнОвеник 3 сил теьуя м 8 кду сасявными частями б ригеля 2 па фрикционнайпОладке 10, кат 1)ы 3 в(333 сСтяОт с увеличением смещениЯ, ВО;381 эя Г систсмы в ис 50х" Днов саста 7 ив дбеспРяивяе г Гиля3 Пругости дапоягяыаг;3 (ГчЛтя л 1 р 3 с ходящее при атом поглощение энергии СейсмическОГО возд 58 йствдя снижс 8 т Велиц 1 уинерционной на.рузкк на каркас. БГап 5 дя. 35ря интенсивному рассеянию знеОГии,...

Номер патента: 1656098

Опубликовано: 15.06.1991

Авторы: Батулов, Вавилов, Ваганов, Зубов, Корягин

МПК: E04G 21/08

Метки: вибратор, глубинный

...и фильтром, который выполнен в виде поворотнойкрыльчатки, имеющей перфорацию 34 в основаниях лопастей 35, закрепленных в вер 5 10 15 20 25 30 35 40 45 50 55 хней части многозаходной спирали 36, Между лопастями 37 многозаходной спирали 36имеются окна 38 для непосредственногоконтакта бетонной смеси с разогретой частью корпуса 1, Лопасти 35 крыльчатки могутбыть выполнены в поперечном сечении храповидными, Перфорация 34 соединена свнутренней полостью вакуум-камеры 39, образованной внутренней поверхностьюкрыльчатки и корпусом 1,Вакуум-камера 39 соединена ресивером 17 посредством наклонных радиальныхканалов 19, Полость вакуум-камеры 39 изолируется от внешней среды в нижней частивкладышем 40, а в верхней - сопряжениемс верхней сьемной крышкой 2...

Номер патента: 1655895

Опубликовано: 15.06.1991

Автор: Вавилов

МПК: B67D 5/02

Метки: жидкостей, подачи

...шланга сливной патрубок и элементы крепления гибкого шланга к приемному и сливты, оно снабжено дополнительным гибким шлангом, концы которого соединены с приемным и сливным патрубками, приспособлениями для натяжения гибких шлангов,каждое из которых состоит из шарнирно соединенных рычагов со свободно укрепленным роликом, имеющим кольцевую выточку на наружной поверхности под гибкий шланг, при этом каждый элемент крепления гибких шлангов к приемному и сливному патрубкам содержит хомут и обжимные элементы в виде изогнутых желобов, на одних концах которых образованы продольные прорези для разгрузки мест соединения гибких шлангов с патрубками от динамических нагрузок, а хомуты попарно шарнирно 40 соединены с рычагами,Составитель В....

Номер патента: 1654497

Опубликовано: 07.06.1991

Авторы: Батулов, Вавилов, Ваганов, Зубов

МПК: E04G 21/08

Метки: бетонных, вибратор, глубинный, смесей, уплотнения

...благодаря чему бетонная смесь приобретает свойство текучести. Включая источник давления перепад давления создают на перфорированных поверхностях 4 лопастей 5. Удаляемая вода затворения, проходя через предохранительные сетки 7 и перфорированные поверхности 4 лопастей 5, поступает в полость, ограниченную стенками цилиндрического корпуса 1 вала 2 и съемным наконечником 10. Скапливаясь, избыточная вода эатворения по достижении определенного 5 10 15 20 25 30 35 40 45 расположенными один над другим карманами 9, Сменный наконечник 10 установлен на нижней части корпуса 1. Шланг 11 закреплен на верхнем конце вертикального приводного вала 2. 2 ил уровня удаляется через осевой реэьбовой канал 8, Реэьбовая нарезка создает подьемную силу,...

Номер патента: 1651155

Опубликовано: 23.05.1991

Авторы: Вавилов, Пушных, Шипулин, Ширяев

МПК: G01N 3/58

Метки: инструментов, партии, режущих, свойств, твердосплавных

...этого сигнала является функцией теплового сопротивления материала образца, которое в свою очередь зависит от толщины, теплофизических характеристик материала и наличия дефектов.. Используя хронологические термограммы;режущих пластин 2, определяют коэффициенты температуропроводности по формуле 1 38 Ь 2а л 2УИ о 1где ь - время, необходимое для повышения температуры на стороне, противоположной облучаемой, до половины максимальной с момента поглощения импульса;Ь - толщина образца.Подвергают испытанию резанием несколько выборочно взятых инструментов партии при точении заготовки на фиксированном режиме. Критерием для оценки режущих свойств инструмента служит ширина фаски износа по задней поверхности после резания в течение времени,...

Номер патента: 1644903

Опубликовано: 30.04.1991

Авторы: Вавилов, Трофимов, Шанин

МПК: A61B 5/0205

Метки: больных, иценко-кушинга, лечения, оперированных, поводу, синдрома

...показатель острой надповой недостаточности (ПОН Н): где КИТф - коэффициент интегральной тоничности фактический, усл.ед.;КИТд.о. - коэффициент интегральной тоничности до операции, усл.едУИф - уарный индекс сердца фактический, мл/м;УИ д.о. - У 2 ДаРный инДЕкС СЕРДЦа ДО ОпЕ- рации, мл/м .При значениях ПОН Н меньше 1,0 назначают дополнительную заместительную гор1644903 тензии, сократить сроки пребывания больных в реанимационном отделении. ПОНН -Составитель С. Трухмаиов Редактор М. Бандура Техред М.Моргентал Корректор Л. ПилипенкоЗаказ 1304 Тираж 455 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород,...

Номер патента: 1643049

Опубликовано: 23.04.1991

Автор: Вавилов

МПК: B01D 29/48

Метки: фильтр

...так и во внутрь. 4 ил,направлены наружу, Между проушинами ) расположены прокладки 4, выполненные в виде шайб, которые сжимаются стержнями 5, проходящими через отверстия прокладок,Концы стержней 5 закреплены на верхнем подвижном диске 6 и нижнем подвижном кольце 7, На диске 6 жестко закреплен шток 8, проходящий через корпус 1 (уплотнение между корпусом и штоком не показано). Для фильтра, работающего на разрежение(фиг. 2), нижние концы стержней 5 закреплены на нижнем подвижном диске 9, а верхние концы - на подвижном кольце 10, Подвижный диск 9 снабжен штоком 11, конец которого проходит через корпус 1 наружу фильтра.вращения скребков, или путем вращенияфильтрующего элемента,Для полной очистки элемента достаточно одного скребка, так как...

Номер патента: 1641399

Опубликовано: 15.04.1991

Авторы: Вавилов, Лавров, Реут, Шафоростов

МПК: B01D 39/00

Метки: бронзовый, фильтр

...слоя использовали порошки размером 60 мкм.Полученные результаты приведены втаблице,Измерение характеристик проводили 10при вязкости фильтруемой жидкости 2,8 хх 10 и /с при перепаде давления Л Р ==100 кПа.Индекс 4 в таблице соответствуетфильтру, изготовленному по прототипу, 15при использовании частиц порошка, диаметр которых равен 60 мкм.Из анализа данных, приведенных в таблице, следует, что сочетание высокой тонкостифильтрации(10 мкм)и высокой проницаемости 20(9,8 м/м . мин) соответствует пределамО/б = 3-4 и и/б = 2 - 4. Уменьшение Ойприводит также к высокому уровню тонкости фильтрации, но в то же время к оченьнизкой проницаемости (таблица, индекс 1). 25Увеличение О/о (индекс 3) хотя и приводитк увеличению проницаемости, но...

Номер патента: 1638110

Опубликовано: 30.03.1991

Авторы: Вавилов, Галифанов

МПК: C02F 1/14

Метки: воды, минерализованной, опреснения

...устройства. В этих же целях 15днище устройства имеет теплоизоляционную защиту 26. Габариты устройствамогут быть любых заданных размеров,например от мобильных величиной сведро до стационарных объемом до 204000 м и более,Устройство работает следующим образом.Открывают впускной вентипь 21 назаданный расход, В результате являющаяся источником холода исходная минералиэованная вода через входнойпатрубок 4 поступает в теплообменнуютрубу 1, охлаждает ее и далее черезотверстие 20 поступает в полую крьппку 19. Здесь вода нагревается и послезаполнения крышки 19 до верхнегокрая трубок 22 в подогретом виде через перфорированную часть трубок 22поступает в находящийся в емкости 8пористый заполнитель 9 и насыщаетего до влажности вьппе влажности разрыва...

Номер патента: 1637726

Опубликовано: 30.03.1991

Авторы: Артющик, Большов, Вавилов, Дупляк, Павлов, Степаненко, Фильчагов, Чхалов

МПК: A01K 61/00

Метки: нереста, разведения, рыб

...В состав датчиков 34 входят датчикитермооксиметров 40 и пьезоэлектрическиедатчики 37. Тиристорное управляющее устройство 39 связано кабельной линией сэлектродвигателем насосной станции 8 и сэлектроприводами задвижек водовыпусков10.35Наличие дополнительного кольцевогоканала позволяет оперативно варьироватькак площадью живого сечения каналов, изменяя в них горизонт воды, так и обеспечивать одновременно разные скорости потока 40воды, что позволяет рыбам находить места,наиболее благоприятные для нереста. Наличие устройств, привлекающих рыб в систему, позволяет увеличить количество 45зашедших на нерест рыб и тем самым увеличить ее производительность, Комплексыдатчиков совместно с тиристорным управляющим устройством обеспечивают...

Номер патента: 1629843

Опубликовано: 23.02.1991

Авторы: Андронов, Вавилов, Горда, Павлов, Старов, Тесленко, Ходаков

МПК: G01N 33/22

Метки: газодинамических, исследования, прибор, процессов, физико-химических

...измерений, тогда какуменьшение объемов резко снижает точность измерений,Реактор помещен в силитовую печь10, служащую для его нагрева до заданной температуры.Прибор работает следующим образом. В реакторе 1, помещенный в силитовую печь 10, нагретую до заданной температуры, которую замеряют термопарой 3, через газоподводящую трубку 8 с буферной емкостью 13 подается рабочий газ. Состав и расход газа задаются в зависимости от характера изучения процесса, определенного технологическим регламентом проводимых исследований (восстановление рудных материалов, окисление диспергированных материалов, обработка парогазовыми или газовыми смесями и т.д.) во взвешенно-фонтанирующем слое. При проведении исследований с горючими газами реактор...

Номер патента: 1627785

Опубликовано: 15.02.1991

Авторы: Вавилов, Мухутдинов, Сагатдинов, Фазеев

МПК: F23G 7/06

Метки: газов, кислородсодержащих, органических, отходящих, примесей

...7 к термоизлучателям. По стрелке А показ ан вид на ток овыводящиешины 17 от термоизлучателей 6,Пдлйндры с открытыми участкамиизготавливаются различных вариантов;сетчатые, перфорированные, спиральные, продольно-полостные и т.д, Длямонтажа по месту к корпусу могут бытьприварены лапы (не показано) илифпанцевое устройство 18 с воэможностьк разворота устройства для монтажаили демонтажа термоизлучателей ит.р. Устройство для очистки отходящихкислородсодержащих газов устанавливается в разрыв газохода и соединяетсяс ним посредством эластичных рукавов.Устройство работает следующим образом.Отходящий кислородсодержащий гаэбеэ предварительного подогрева постуФпает в каналы бпока 2, в которых несимметричные органические молекулыпримеси, включая...

Номер патента: 1623753

Опубликовано: 30.01.1991

Авторы: Вавилов, Дорогавцев, Канский, Маланичев

МПК: B01J 47/04, C02F 1/42

Метки: воды, непрерывного, обессоливания

...6 имеют отводные трубы 30 и сбросные патрубки 31.Уста новка работает следующим образом.Соленая вода поступает в сорбционные колонны 1 через распределительные устройства 5 и, поднимаясь вверх, уплотняет сорбент. При этом воздух, поступающий в соленую воду через сальники насосов (не показаны), выделяется в воздухоотделители 6, вытесняя из них воду через отводные трубы 30. После насыщения сорбента в одной из колонн 1 (что определяется проскоком сорбируемых ионов) командоаппарат(не показан) подает команду на включениепривода 17, который проворачивает вал 18и многопозиционный переключатель 16 внутри цилиндрического корпуса 14 до соединения патрубков 12 этой колонны с отверстием 21, а патрубков 13 и отверстия 25 -с продольной прорезью 24....

Номер патента: 1623584

Опубликовано: 30.01.1991

Авторы: Вавилов, Марченко, Передня, Симонян, Федорович

МПК: A01G 23/06

Метки: корчевателя, оборудование, рабочее

...платформе 2 базовой машины 3 и управляемую гидроцилиндром 4, рукоять 5, шарнирно присоединенную к стреле 1 и управляемую гидроцилиндром 6, рабочий орган, выполненный в виде трех корчующих зубьев 7, шарнирно установленных на оси 8 руко.яти 5, силовой гидроцилиндр 9 поворота корчующих зубьев 7. На конце среднего корчующего зуба, имеющего большую длину, чем боковые, в его продолжении, и под уг лом жестко закреплен вертикальный подрезающий зуб (нож) 10, образуя с ним Г- образную форму. С противоположной сторо ны размещены упорные зубья 11 с зубчатой рабочей поверхностью, вершиной закрепленные на одной оси 8 с корчующими зубья. 2 ь ми 7. Их рабочая часть через амортизатор 12 связана непосредственно с рукоятью 5.Рабочее оборудование...

Номер патента: 1618345

Опубликовано: 07.01.1991

Авторы: Вавилов, Галифанов

МПК: A01G 25/02

Метки: капельница

...к капельному орошению.Цель изобретения - повышение надежности и эффективности работы.На фиг. 1 изображена общая схема капельницы, вид сверху; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2.Капельница содержит уплотнительную резиновую прокладку 1, расположенную между торцом корпуса капельницы и основанием патрубка 2 поливного трубопровода 3, нижнюю цилиндрическую часть 4 и верхнюю коническую 5 часть корпуса капельницы, переходящую в цилиндрический наконечник 6, рабочий канал 7, расположенный в цилиндрическом наконечнике 6, сетчатый фильтр 8, размещенный в цилиндрической части корпуса капельницы под буртом 9 поверх торца патрубка 2 поливного трубопровода 3, шарообразный поплавок 1 О, свободно расположенный...

Номер патента: 1614825

Опубликовано: 23.12.1990

Авторы: Вавилов, Воробьев, Кузнецов, Силуков

МПК: B62D 63/08

Метки: прицепное, средство, транспортное

...5 и колеса 6. На грузовой платформе 1 укреплен направляющий ролик 7, взаимодействующий при перемещении балансирной тележки 4 с выступом 5, Балаисирная тележка 4 имеет возможность поворота около оси 8. Направление движения транспортного средства показано стрелкой.Транспортное средство работает следующим образом.При движении по плотной поверхности и отсутствии препятствий балансирные тележки занимают горизонтальное положение (фиг. 1, сплошная линия). При прохождении по мягкому грунту или глубокому снегу включают силовой цилиндр 3, балансирная тележка 4 перемещается относительно грузовой платформы 1 по направляющим 2 в сторону движения транспортного средства. Опорный фигурный выступ 5 скользит по направляющему ролику 7 и поворачивает...

Номер патента: 1613048

Опубликовано: 15.12.1990

Авторы: Вавилов, Евдокимович

МПК: A01F 15/00

Метки: линия, льносырья, паковок, снопов, формирования

...18, соединенный с рамой 19, на которую ставится прессподборщик с предварительно снятыми спицей с карданной передачей, подборщиком с предохранительной муфтой и механизмом подъема подборщика, двумя колесами и одним из прессующих ремней. На раме 19 5 10 15 20 25 30 35 40 45 50 55 установлен электрогидравлический привод (не показан) для питания гидроцилиндров 20 и 21, а также гидроцилиндров меха.- низма 5 установки паковок в тару и кантователей 7 (левого, правого). Управление прессующим устройством и линией в целом .осуществляется с кабины 22, в которой установлен центральный пульт управления. Прес- сующее устройство имеет заднюю стенку 23, ограничивающую диаметр формируемой паковки,Механизм 5 установки паковок в тару состоит из...

Номер патента: 1608641

Опубликовано: 23.11.1990

Авторы: Вавилов, Вальшонок, Сигалов, Шалыто

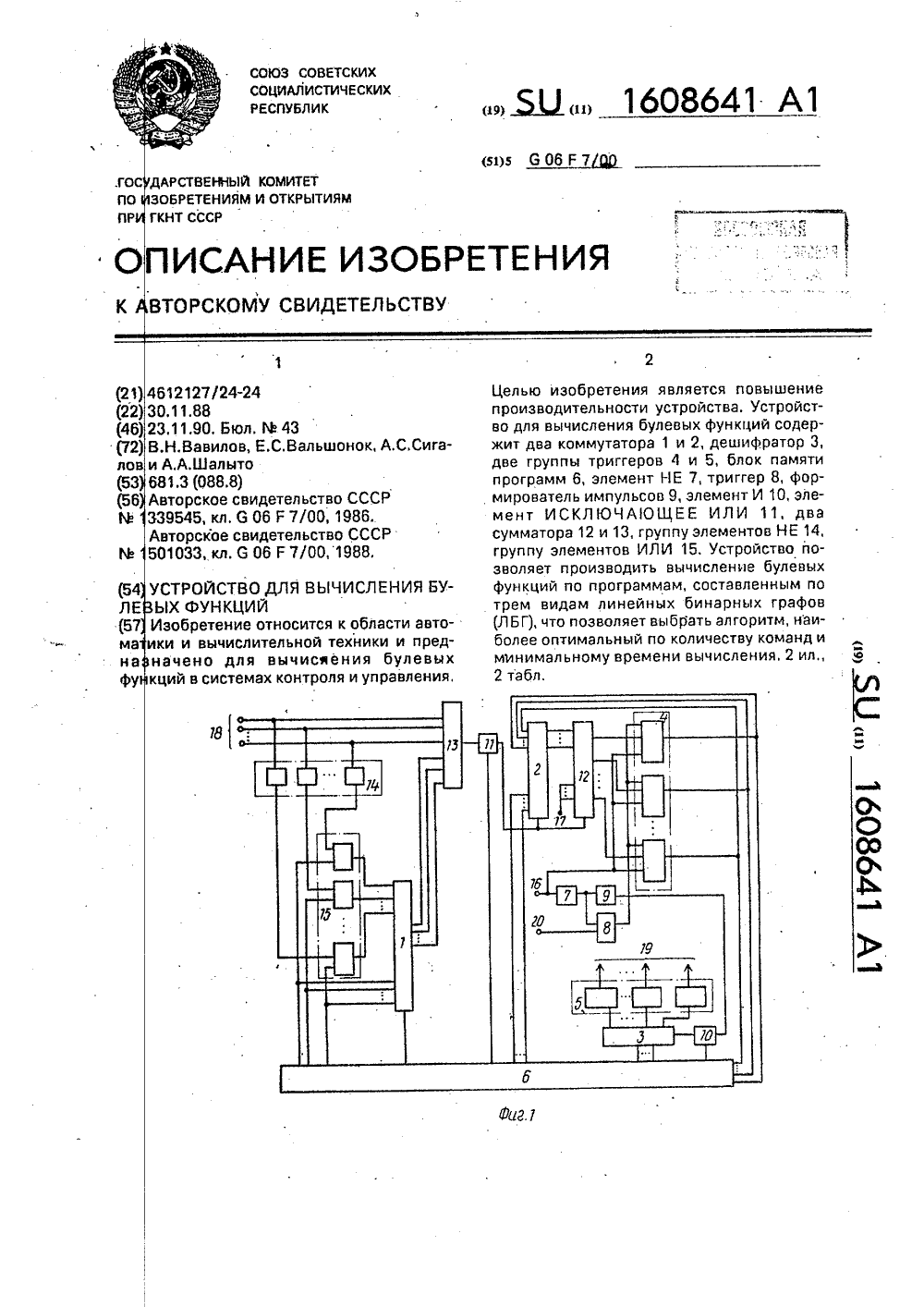

МПК: G06F 7/00

Метки: булевых, вычисления, функций

...ЛБГ.По командам программы, построенной по ЛБГ 2, производится сложение вектора значений аргументов с дополнительным кодом границ, Эта операция эквивалентна сравнению числа, соответствующего векто-ру значений аргументов и границы, Если ХЪ, то на выходе переноса сумматора 13 формируется сигнал "Лог.1" и по этому сигналу устройство переходит к выполнению следующей по порядку команды. Если ХЪ, то на выходе переноса сумматора 13 формируется сигнал "Лог,О", По этому сигналу устройство переходит к выполнению коман 1608641ды, адрес которой записан в поле адреса команды. Переход к последующей команде и в том и в другом случае выполняется так же, как и при реализации программы, построенной по ЛБГ. Это же можно сказать о командах записи результата...

Номер патента: 1606867

Опубликовано: 15.11.1990

Авторы: Вавилов, Вельт, Неймарк, Перфильева

МПК: G01F 25/00

Метки: беспроливной, градуировки, жидкостей, измерителей, поверки, потока, скорости, электромагнитных, электропроводных

...М определяется из зависимостиеМЦ У2 Я -Е 35 где К - сопротивление имитатора 5. Коэффициент передачи имитатора 5 определяют из зависимости М ф 1 Кгп К и К ф еш у рсредняя скорость потока измеряемой жидкости;проекция суммарной площади витков индукционной катушки на плоскость, проходящую через ось первичного преобразователя и оси электродов; средний диаметр изоляционной поверхности канала первичного преобразователя в зоне размещения электродов; расчетный поправочный коэффициент, учитывающий отклоне" ние геометрических парамет 5.5 ров первичного преобразователя от номинальных;коэффициент, учитывающий отклонение формы витков индукционной катушки от линийуровня поверхностей весовойфункции.Поверку передающего преобразователя 9 измерителя...

Номер патента: 1604880

Опубликовано: 07.11.1990

Авторы: Вавилов, Летов, Передня, Свита, Симонян, Сушкевич, Филонов

МПК: E01C 23/02

Метки: дорожных, орган, плит, рабочий, соединений, создания, стыковых

...элементов 6 створками 7 с рычагами 8. Нанижних концах рычагов закреплены опоры9 качения. Створки 7 прикреплены к нижним частям наклонных элементов 8 посредством осей 10.На осях 10 установлены пружины 11,обеспечивающие постоянно смыкание створок 7 и перекрытие тем самым щелевогоотверстия 3. Кривошипный привод представляет собой шток 12 с диском 13, полыйцилиндр 14 с нижней 15 и верхней 16 (связанной со штоком) крышками и заключенная внутри цилиндра пружина 17.Рабочий орган работат следующим образом.При взаимодействии опор 9 качения споверхностью уложенной плитки преодолевается сопротивление пружин 11, створки 7расходятся и открывают щелевое выпускное отверстие 3. После этого включается кривошипный привод 5 толкателя 4 и...

Номер патента: 1598974

Опубликовано: 15.10.1990

Авторы: Вавилов, Горбунов, Комиссарчик, Хацкевич, Шломин

МПК: A61B 17/00, A61B 17/56

Метки: височно-нижнечелюстного, заболеваний, лечения, сустава

...до 0,5 см. На 45 рентгенограмме нижней челюсти определяется в области левого височно-нижнечелюстного сустава обширный массив костной ткани с резким нарушением нормапьной анатомии области (невозможно отличить суставную головку, венечный отросток, скуловую дугу, все представлено единым костным конгломератом), Под общим обезболиванием с интубацией через рот произведена операция. Произведен разрез кожи по Ковтуновичу слева, Послойно, с сохранением краевой ветви лицевого нерва, под контролем остальных его ветвей выделены поверхностные высочные артерия и вена, пройдено до угла и ветвинижней челюсти. Обнажена эона анкилоза, представленная массивным костнымконгломератом тканей. Произведена остэктомия анкилозированного участка на протяжении 30...

Номер патента: 1596011

Опубликовано: 30.09.1990

Авторы: Вавилов, Галифанов

МПК: E02B 15/00

Метки: канала, наносов

...6 из дюралюминия; под одну решетку встраиваются три направляющие (две по краям и одна посередине решетки). Для предотвращения смещения решетки вдоль канала с торцов крайних стержней 2 закреплены ограничи. вающие упоры 7, по два.с каждой стороны. Элементы решетки могут быть оцинкованными, что повышает стойкость конструкции к коррозии. Для уменьшения сопротивления среды при движении решетки с якорем 3 в сторону электромагнита 1 в якорях 3 по всей площади вы пол нен ы отверстия. Для предотвращения попадания воды в электромагнит 1 он заключен в оболочку, например, из поливинилхлоридного материала.Устройство работает следующим образом.При подаче напряжения на, обмотку электромагнита 1 постоянного тока возникает электромагнитная сила тяги,...

Номер патента: 1594402

Опубликовано: 23.09.1990

Авторы: Вавилов, Иванов, Тютюнщикова, Хафизов, Ширяев

МПК: G01N 25/18

Метки: твердых, тел, температуропроводности

...полной энергииимпульса нагрева. Запоминающий блок 11(пиковый детектор) сохраняет значениеполной энергии импульса нагрева в те"чение времени измерения. Управляемыйусилитель 12 выполнен на операционном 55усилителе с полевым транзистором в цепи управления коэффициента передачии предназначен для автоматической корректировки сигнала по энергии нагрева, Фильтр 13 верхних частот выполнен на операционном усилителе и предназначен для передачи частотмиф где м я мий минимальное измеренное время.Вычитающее устройство 14 выполнено на резисторах. Сигналы на вычитающее устройство 14 с выходов дифференциатора 4 и фильтра 13 поступает в противофазе, чем обеспечивается час тотное подавление помехи.Преимущество устройства состоит в снижении дисперсии...

Номер патента: 1586798

Опубликовано: 23.08.1990

Авторы: Вавилов, Вайнштейн, Горбоносов, Канский, Кленышева, Кононенко

МПК: B08B 3/04

Метки: мойки

...10 сердечника 8 к вертикальной емкости 4. Сжатый воздух воздействует на поверхность воды в вертикальной емкости 4, заставляя ее опускаться на некоторую глубину и, соответственно, в ванне вытесняется из вертикальной емкости 4 через трубопровод 15,пульсатор 7, продольный канал 9 и выпуск, ное отверстие 12 в атмосферу. При этом уровень воды возвращается в исходное по лажение, Таким образом, при вращении сердечника 8 в ванне 2 создается колебательное движение воды, образующее зону , повышенной турбулентности у поверхно сти изделий и способствующее интенсив-ной очистке от ее загрязнений.После окончания промывки изделия из , ванны 2 перемещают в ванну 1, при этом держатель 11 ванны 2 пружиной 13 возвращает планку б в горизонтальное положение,...

Номер патента: 1581442

Опубликовано: 30.07.1990

Авторы: Вавилов, Лукашевский, Шутов

МПК: B21D 43/24

Метки: верхнего, зону, листа, отделения, подачи, стопы

...2 загружается стопа 5листов 6. При включении привода40подъемного стола 3 стопа листов поднииается вверх в выгнутом состоянии.Это обеспечивается выпуклой клиновойповерхностью 4 подъемного стола, Поиере дальнейшего продвижения подъем 45ного стола, его боковая копирнаяповерхность 7 взаимодействует с раздвижными пластинами 8, а они - снижним плечом 9 рычагов 10 и 13,которое, преодолевая усилие пружины 11, наклоняется. Так как рычаги5010 и 13 шарнирно закреплены на корпусе 1, происходит наклон верхнегоплеча 12 рычагов 10 и 13 (стенкиконтейнера) в сторону стопы листов.Верхнее плечо 12 взаимодействует состопой листов, дополнительно ее изгибая, причем кривизна каждого последующего верхнего листа увеличивается, Возникает дополнительная...

Номер патента: 1579950

Опубликовано: 23.07.1990

Автор: Вавилов

МПК: E02B 15/04

Метки: воды, волнении, локализации, нефти, поверхности, сбора

...пластины 19 закреплены наклонные полки 21 так, что их нижние кромки жестко соединены в этом месте с кромками щитов 8, В полках 21 выполнены окна для поступления нефтепродуктов.Секции 1 бонового заграждения соединены между собой пружинно-тросовым соединением, которое состоит из пружины 22,к крайним виткам которой с помощью сварки жестко прикреплены большой 23 и малый 24 фланцы. Фланец 24, прикрепленный снаружи к стенке 3 одной секции тросом 25; проходящим внутри пружины 22, соединен со стенкой 3 другой соседней секции, Аналогично большой фланец 23 тросами 26 соединен со стенкой 3 другой секции. Промежуток между двумя секциями с двух сторон закрыт гибкими перегородками 27, выполненными из прорезиненного материала. Перегородки 27...

Номер патента: 1575154

Опубликовано: 30.06.1990

Авторы: Вавилов, Ожиганов, Подушников, Смирнов

МПК: G05D 9/12

Метки: парогенераторе, уровня

...установленные на линиях пара ипитательной воды соответственно, , дифференциатор 9, выход которого подключен к входу сумматора 10, а входк датчику 11 давления пара в парогенераторе; к выходу сумматора 10 подключен трехходовой клапан 2, а к входу - задатчик 12.Устройство работает следующим образом.В стационарных режимах работы парогенератора степень открытия клапана 4 пропорциональна нагрузке парогенератора, Сигналы, поступающие на вход регулятора уровня 3 от датчиков расхода 7 и 8, уравновешивают друг друга. Питательная вода в этих режимах через.трехходовой клапан 2 подается целиком через экономайзерный участок контура циркуляции вертикаль, ного парогенератора 1, Сигнал по скорости изменения давления в парогенераторе, поступающий от...

Номер патента: 1574716

Опубликовано: 30.06.1990

Авторы: Вавилов, Летов, Передня, Свита, Симонян, Сушкевич, Филонов

МПК: E01C 19/52

Метки: плитки, укладки

...в виде граненой призмы; Между рядом расположенными лоткам 25 по углам многогранника имеются зазоры, в которых рас-.положены зажимные планки 26 с демпфирующими элементами 27. Демпфирующие элементы 27 закреплены на рыча 10 гах 28, установленных нэ осях 29,стягивающих диски 24, Зажимные планки 15203035 40 45 50 55 26 с демпфирующими элементами 27 образуют механизм фиксации плитки в лотках 25,На противоположном конце рычагов 28 размещены ролики 30, которые пружиной 31 прижаты к поверхности профильного кулачка 32, закрепленного на неподвижнойоси 22 барабана 23На оси 22 закреплена звездочка 33 при- вода вращения барабана 23.Ось 22 неподвижно закреплена в проушинах 34, которые расположены нэ раме 8.На раме 8 установлены проушины 35 крепления...
