Вайнер

Номер патента: 1666431

Опубликовано: 30.07.1991

Авторы: Вайнер, Гаврилов

МПК: B65H 54/52

Метки: паковки, текстильной, уплотнения

...в правую полость пневмоцилиндра 7 через трубопроводы 8, клапан 9 и переключатель 10, при эгом левая полость пневмоцилиндра соединена с атмосферой, Уплотняющий элеглент 2 уплотняет поверхность паковки пругком 3, а вблизи торцов паковки - фасонными шайбами 4, 1666431на которых имеются эксцентричные выступы, предотвращающие слеты наматываемого материала с уплотняющего элемента. ; При остановке для ликвидации обрыва или при смене паковки переключатель 10 подает сжатый воздух в левую полость пневмоцилиндра 7, при этом правая полость его сообщается с атмосферой, и давление в ней падает: рычаги 5 поворачиваются на оси 6, уплотняющий элемент 2 отходит от поверхности паковки 1, натяжение наматываемого материала уменьшается, что позволяет...

Номер патента: 1664708

Опубликовано: 23.07.1991

Авторы: Вайнер, Гаврилов, Тарасов

МПК: B65H 54/38

Метки: жгутовой, намотки, предотвращения

...установлены на общей оси поворота, размещенной на приклоне 3, а их количество так же, как и двуплечих рычагов 5 и грузовых толкателей 9, соответствует количеству критических радиусов намотки.Устройство для предотвращения жгутовой намотки работает следующим образом. Зксцентрик 10 получает вращение от привода и сообщает колебательное движение толкателю 9, который поворачивается на оси 8. От толкателя 9 колебательное движение передается рычагам 5 и 4. По мере 40наработки паковки и роста ее диаметра происходит поворот приклона. При критическом радиусе, когда возможно образование жгутов, приклон отклоняется настолько, что рычаги 4 и 5 образуют прямую линию (показано пунктиром) и входят в "мертвое" положение силового замка. При этом...

Номер патента: 1654206

Опубликовано: 07.06.1991

Авторы: Вайнер, Гаврилов

МПК: B65H 54/42

Метки: паковки, текстильной, формирования

...скольжения паковки веретено или держа- О тель паковки подтормаживают посредством (Л тормоза, например, ленточного или кало дачного, при этом величину тормозного мо- Я мента принимают не более 60 О от момента О трения паковки по фрикционному валу или Я, барабанчику и увеличивают его по мере наматывания паковки пропорционально диаметру намотки,В результате этогоснижается плотность д намотки, в основном от влияния следующих факторов: вследствие скольжения паковки по поверхности фрикционного вала уменьшается натяжение наматываемого на паковку длинномерного материала; создается сдвиг наружных слоев намотки; при рас654206 Составитель Т. ГавриловаРедактор В, Бугренкова Техред М.Моргентал Корректор Т,Малец Заказ 1926 Тираж 347 Подписное...

Номер патента: 1652264

Опубликовано: 30.05.1991

Авторы: Вайнер, Гаврилов, Гаврилова, Ткаченко

МПК: B65H 54/38

Метки: жгутовой, намотки, предотвращения

...и жгутовая намотка не образуется. При обратном повороте толкателя по ча-, совой стрелке собачка опускает сектор, приклон также поворачивается, и паковка снова опускается на мотальный 4 О барабанчик. Если диаметр намотки существенно отличается от критического, то собачка взаимодействует с гладкой частью сектора, и поворота приклона не происходит. Вблизи нижнего положения толкателя 6 сегмент 8 выводит собачку 7 из зацепления с впадиной сектора. Для регулирования высоты подъема паковки над барабанчиком положение сегмента 8 регулируется, при этом максимальная высота подъема паковки выбирается такой, чтобы наматываемая нить не выходила из канавки на барабанчике и обеспечивалась нормальная раскладка нити на паковку.Устройство отличается...

Номер патента: 1652195

Опубликовано: 30.05.1991

Авторы: Вайнер, Даничкин, Ломакин, Мартынюк, Матеюк, Мельничук

МПК: B65B 9/08

Метки: пленку, полимерную, упаковывания

...21 связан со стаканом 19 цепями 22. Рядом с контейнером 21 расположена тара 23,Контейнер 21 снабжен пружиной 24, откидным днищем 25 и электромагнитной защелкой 26.Устройство работает следующим образом.Полимерную пленку 2 разматывают срулонодержателя 1 и протягивают, охватывая направляющую 3 с нахоДящимся в ней30 ется назад и опускается по направляющей 5 10 15 20 35 40 45 50 приспособлением 6 для ограничения деформирования пакета, Затем пленку сваривают с помощью губки 10. образуя поперечный шов.Приспособление 6 по направляющим 13 перемещается на шаг, равный длине пакета, в направлении механизма 5 образования продольного шва, при этом производится протягивание полимерной пленки, плотно облегающей приспособление 6.Включают механизм 4...

Номер патента: 1646691

Опубликовано: 07.05.1991

Авторы: Вайнер, Малаховский

МПК: B23B 27/16

Метки: пластина, режущая

...технологических возможностей за счет увеличения диапазона надежно го стружкодробления.На фиг. 1 изображена часть режущей пластины, план; на фиг. 2 сечение А-А на фиг. 1; на фиг, 3 - сечение Б-Б на фиг. 1; на фиг. 4 сечение В-В на фиг, 1; на фиг.5 - сечение Г-Г на фцг. 1; на Лиг.6 - сечение Л-Л на фцг. 1,.Режущая пластина 1 содержит переднюю поверхность 2 с режущей кромкой 3, вдоль которой вьполнена стружколомающал канавка 4, представляящая собой часть многозаходной винтовой поверхности. В стружколомающей канавке 4 винтовые выступы 5, чередующие ся с винтовыми впадинами 6, расположены под углом наклона винтовой ли-. нии И) к режущец кромке 3.В процессе резания при малых глубине и подаче сходящая стружка попадает в винтовую впадину 7 у...

Номер патента: 1643121

Опубликовано: 23.04.1991

Автор: Вайнер

МПК: B08B 1/04

Метки: поверхности

...6, Для регулирования размера диаметра рабочего органа при износе гибкого ворса 7 служат вертикальные пазы 9, выполненные в 0-образных опорах 5.Торцовые диски 2 имеют пазы 4 большей длины, чем помежуточные диски 3. Упругий ворс 7 торцовых дисков 2 имеет скос,Предлагаемый рабочий орган к устройству для очистки поверхности работает следующим образом.Перед началом работы гибкий ворс 7 на торцовых дисках 2 устанавливается в рабочее положение путем поворота пружинящих направляющих 6 на стяжных элементах 8 в пазах 4 до соприкосновения с очищаемыми поверхностями. Затем включается привод вращения устройства, который подается к месту очистки полувагонов,Гибкий ворс 7 при его перемещении и вращении, соприкасаясь с взаимно перпендикулярными...

Номер патента: 1635147

Опубликовано: 15.03.1991

Авторы: Вайнер, Васин, Календин, Кононенко, Марченко, Пономарев

МПК: G01R 27/26

Метки: емкости, объекта, проводящего, электрической

...Р 1 входа регистратора 3 емкость С 1 груз и выбирают из ссогношеия1С 1 -" -- ,О Ркгде гк - циклическая частота переменного поля;Й 1 - активное сопротивление нагрузки В этом случае, исходя изх описанной схемы измерений, соотнсоение для цаця. жений имеет видСэ СоСэ+С 1 Со С 1Из системы уравнений (1) определяют собственную электрическую емкоеь уединенного гроводящего обьекта по форглуле Ко КэОэ , Оогде Кэ = - и Ко = -- - - коэфф;ц, тыР уэпреобразования поля;Оэ и Оо - величины измеренного наццяжения на агрузке в случае подклоче 1 я к фидеру эталона и исследуемого объекта сс ответственно;уев потеццал поля в имитаторе, Со и Сэ - собственцаЯ егкость селеДУ емого обьекта и эталона соотвесяго,С 1 - емкость нагрузки, вкпочающэя ем кость кабеля и...

Номер патента: 1627380

Опубликовано: 15.02.1991

Авторы: Бастеев, Вайнер, Капашин, Кумызов, Сергеев, Якупов

МПК: B24B 19/14

Метки: криволинейных, поверхностей, финишной

...крайнее положение. При включении электродвигателя 6 и подаче сжатого воздуха в пневмоцилиндр 11 траверса 3 плавно вращается в шариковых опорах и подводит абразивный инструмент 4 до момента контакта с обрабатываемой деталью 2,В зоне контакта возникает технологическое усилие, величина которого определяется разностью давлений в полостях пневмоцилиндра 11 и активной площадью поршня. Заданное значение технологического усилия устанавливают с помощью регулировочных винтов 9 путем изменения затяжки пружин 8, При этом изменяется угловое положение качающейся платформы 5 и изменяется зазор в пневмоусилителе "сопло - шарик", вызывающий изменение расхода воздуха через полости пневмоцилиндра, В рабочей полости устанавливается давление,...

Номер патента: 1624230

Опубликовано: 30.01.1991

Авторы: Берлянд, Вайнер

МПК: F16L 3/18

Метки: опора, подвижная, трубопровода

...по другой диагонали сваи, 2 ил,1624230 2. При этом. благодаря установке стенки по диагонали сваи, площадь ее опирания увеличивается. В этом положении площадь примыкания стенки 1 достаточна для обеспечения прочности смятия стыка между стенкой 1 и сваей 2, Для предотвращения схода стенки с головы сваи выполонены ограничители, установленные по другой диагонали сваи,Составитель А, Х 3 ревскийТехред М,Моргентал Корректор А. Осауленко Редактор А, Ревин Заказ 179 Тираж ПодпиСное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская нвб 4/5 Производственно-издательский комб,1 нат "Патент". г. Ужгород, ул.Гагарина, 101 Изобретение относится к строительству и может быть использовано при...

Номер патента: 1624045

Опубликовано: 30.01.1991

Авторы: Вайнер, Данилович, Корольков, Литвиненко, Марченко, Эфрон

МПК: C22C 38/38

Метки: сталь

...,металл зя счет уменьшения толщины иэделий. 2 табл,Листы из предлагаемой и известной стали подвергают термической обработке по одинаковому рехиму: нормализаци от 920 С и отпуск при 650 С, После травления и зачистки листы подвергают колодной деформации с обхатием 503.Из полученных полос готовят продольные плоские пятнкратные образцы по ГОСТ 1497-84, которые испытывают на статическое растяхениа, и поперечные образцы тапа 3 по ГОСТ 9454-78 для определения ударной вязкости при комнатной температуре.В табл. 1 приведен химический состав редлагаемой и известной стали.1624045 В табл. 2 приведены механические свойства предлагаемой и известной стали.Использование предлагаемоМ стали в качестве материала для высокопрочных иэделий позволяет...

Номер патента: 1606648

Опубликовано: 15.11.1990

Автор: Вайнер

МПК: E21B 44/00, E21D 9/10

Метки: агрегат, бурильный

...5 наклона бурильной машины устанавливают параллельно оси выработки. При перемещении рукоятки 2 для наведения бурильной машины 8 на шпур эта ориентация вала вращателя сохраняется благодаря гидравлической связи одноименных полостей гидроцилиндрапилота 4 и гидроцилиндра 5 наклона бурильной машины, образующих автоматическую систему автоматического поддержания ее параллельности (ГМП). Подключение гидроцилиндров 3 и 5 к маслостанции 12 бурильной установки условно не показано.Для бурения шпуров, параллельных продольной оси выработки по лобовому забою,4бурильный агрегат приводят в исходное положение (см. выше), а гидроцилиндр поворота бурильной машины 9 полностью складывают, в результате бурильная машина становится параллельно валу...

Номер патента: 1602892

Опубликовано: 30.10.1990

Авторы: Вайнер, Гаврилов

МПК: D02H 13/14, D02H 5/02

Метки: валов, машин, сновальных, стойка, шлихтовальных

...раскатывающим валам 7, на ка- меры 8 (фиг.2), на которые опирают 45 ся своей намоткой сновальные валы 9, образующие с камерами 8 фрикционные пары. При этом сновальные валы раскатываются со скоростью, пропорциональной диаметру пневматической камеры. Нити основы со всех сновальныхвалов 9 поступают на тянульный вал 1,огибая при этом ролишки 19 датчиковнатяжения нитей основы по числу сновальных валов. При изменении натяжения нитей, сходящих с одного из сновальных валов, рычаг 18 отклоняетсяи сигнал от контроллера 20 положениядатчика поступает в регулятор .15 давления, который регулирует давлениев камерах 8. Изменение давления вызывает увеличение или уменьшение диаметра эластичных оболочек и соответственно скорость...

Номер патента: 1601245

Опубликовано: 23.10.1990

Авторы: Вайнер, Гаврилов, Кузьмина, Челышев

МПК: B65H 55/00, D06B 23/04

Метки: крашения, паковка, подготовленная, текстильная

...имеет симметрично выступающие за торцы бобины концы, выполненные в виде гофр. Изобретение повышает равномерность окрашивания нитевидного материала, упрощает процесс сборки паковки при формировании носителя в пряжекрасильном аппарате, 1 ил. конец выступающего за бобину 3 участка 5 выполнен гофрированным и начинается сразу за торцом бобины, Перфорированный патрон выполнен, например, из нержавеющей стали или другого материала, неокрашиваемого применяемыми красителями. Эластичная рубашка может быть выполнена из нескольких слоев полипропиленовой сетки, образующей упругое тело толщиной 3 - 5 мм пористой структуры с размером ячеек от 0,5 до 2 мм. Симметрично выступающие за патрон 1 уцастки 4 рубашки 2 служат опорой торцовых участков бобины...

Номер патента: 1595974

Опубликовано: 30.09.1990

Авторы: Вайнер, Гаврилов, Нетесов, Охременко

МПК: D06H 3/12

Метки: выпрямления, перекосов, тканях, утка

...1 ил,равления с источником 8 сжатого воздуха и датчиком 9 перекоса утка. Устройство работает следующим обзом. При наличии перекоса утка датчик 9 подает сигнал на блок 7 управления и последний подает воздух отисточника 8 сжатого воздуха под повышен" Ж ным давлением в отдельные эластичные ф 3 камеры 4 через уплотнительное сред- ; Два ство 6 и трубопроводы 5. Эластичные камеры растягиваются, деформируя оболочку 2 и, внешняя поверхность ее ,В 3 . меняет геометрию в соответствии сперекосом ткани, В результате этого :скорости наружной поверхности ободочки 2 изменяются по длине, что приводит к выравниванию ткани, т.е. к устранению перекоса утка.1595974 Таким образом, устройство для выпрямпения перекосов утка в тканях псзволяет повысить...

Номер патента: 1583578

Опубликовано: 07.08.1990

Авторы: Вайнер, Крист, Симдянов, Симонянц, Токарев

МПК: E21B 4/00

Метки: бурения, интервала, одноразмерного, турбинного

...давления нагнетаниядся даннойточки, в результате частота вращениядолота будет соответствовать оптимальному режиму. Буровые насосы должныобеспечивать регулирование расхода втребуемом диапазоне.Так, например, при первом долблении для первой пачки горных породоптимальными условиями бурения являются и, С, Р 1. В процессе буренияпри переходе во вторую пачку требуенить режим на и Окоторый достигается переходом на новое значение расхода Ц . Контролируют переход по достижению давлениян агн е тания Р,При переходе от одного долбленияк другому возможно изменение рабочейхарактеристики турбобура за счет изменения типа и числа секций турбобурас учетом обеспечения минимального имаксимального по частоте вращения режимов бурения,П р и м е р....

Номер патента: 1567509

Опубликовано: 30.05.1990

Автор: Вайнер

МПК: B66F 3/08

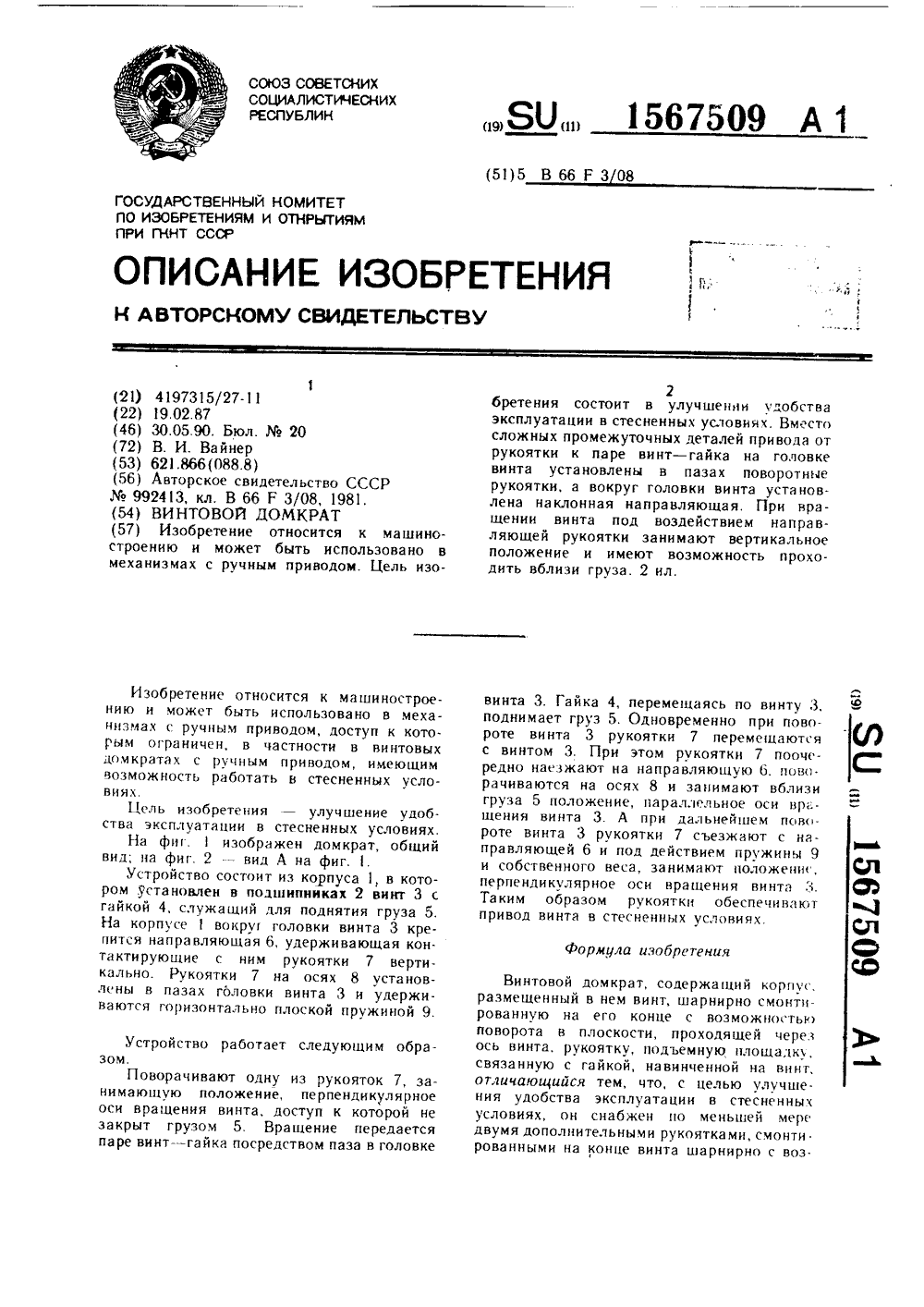

Метки: винтовой, домкрат

...двумя дополнительными рукоятками, смонтн. рованными на конце винта шарнирно с возющим об дну из ние, пе а, досту Враше средствоукояток 7, запендикулярноек которой не ие передаетсяпаза в головке К АВТОРСКОМУ С 8 И(57) Изобретенстроению и момеханизмах с ру Изобретение относится к машиностроению и может быть использовано в механнзглах с ручным приводом, доступ к которым ограничен, в частности в винтовых домкратах с ручным приводом, имеющим возможность работать в стесненных условиях.Цель изобретения - улучшение удоб. ства эксплуатации в стесненных условиях.На фиг.изображен домкрат, общий вид; на фиг. 2 -- вид А на фиг. 1.Устройство состоит из корпуса 1, в котором установлен в подшипниках 2 винт 3 с гайкой 4, служащий для поднятия груза 5....

Номер патента: 1553525

Опубликовано: 30.03.1990

Авторы: Вайнер, Верба, Косоголова, Мицнефис, Парахин, Пивен, Сосков, Федоров, Ципкина

МПК: C04B 14/12

Метки: заполнителя, легкого, смесь, сырьевая

...ингредиентов,г (мас.%) на 1 кг сырьевой смеси:Глинистое сырье 965 (9,5)Отходы очисткиминеральных масел отбеливающими глинами 15 (1,5)Отходы произ1553525 При использовании предлагаемой сырьевой смеси улучшается качество изделий за счет снижения объемной массы керамзита. Повышение коэффициента вспучивания создает благоприятные условия для расширения сырьевой базы (по глинистому сырью) получения керамзита. Кроме того обеспечивается охрана окружающей среды (прим нение отходов). Состав Компоненты сырьевой смеси Содержание,мас. 7 ОбьемПрочностьна сжатиеНПа озффидивнтвспучи- ваннл нан масса,/ Отходы производствадиоксида титанаОтходы очистки минеральных масел отбеливакщими глинами Глинистое сырье 1 О 210 9,3 0,5985 Отходы...

Номер патента: 705899

Опубликовано: 07.03.1990

Авторы: Вайнер, Канделаки, Рабинович, Тугуши, Чхеидзе

МПК: G06G 3/00

Метки: возведения, дробную, оптико-электронное, степень

...которого подклю- оптического амплитудного модулятора,чева к управлякицим входам пространст" электрический вход которого являетсявенных амплитудных модуляторов света. входом устройства, а оптическийКроме того данное оптико-электронное выход снязан через собиракиций конденустройство включает разделитель оп- . 2 сор со входом второго оптическоготического пучка и источник опорного амплитудного модулятора, электричеснапряжения, выходы которого подключе-. , кий вход которого соединен с выходомны ко .нтррой группе входов блока уси- фотопреобразователя, а оптическийлителей-формирователей, причем разде- выход - через, рассеивающий конденсарлитель оптического пучка установлен 25 со входом световодного и-канального.между входом одного и входом...

Номер патента: 1548771

Опубликовано: 07.03.1990

Авторы: Белицкий, Вайнер, Клеп, Ковалишин, Переплетчик, Румянцева, Трахтенберг

МПК: G03F 7/00

Метки: композиция, типа, фотополимерного, целлофот, штампа

...соеднение, которое повышает процность печатающих элементов. Одновременно наличие боной кислоты (рИ раствора 3-4) создает благоприятные условия для связывания таннидов растительного дубителя с гидроксильными карбоксильными и амидными группами Фотополимеризующейся компо зиции, цто также приводит к упроцнению печатающих элементов фотополимерных штампов (ФПЫ),Результаты испытаний представлены в табпице показывают, что использование предложенной композиции позволяют снизить величину остаточной и относительной деформаций сжатия печатающих элементов ФПШ и соответственно улучшить качество штампа. 20 25 формула и зобрет ения Композиция для обработки Фотополимерного штампа типа "Целпофот, содержащая борную кислоту и воду, о т л и ц а ю щ а я с я...

Номер патента: 1548146

Опубликовано: 07.03.1990

Авторы: Вайнер, Гаврилов

МПК: B65H 54/28

Метки: наматывания, нити, паковку

...Механизм рассеивания содержит закрепленный на паковкодержателе 2 тормозной диск 6 и тормозную колодку 7, закрепленную на приклоне посредством плоской пружины 8, На приклоне также установлен подпружиненныйтолкатель 9, причем усилие пружины 2510 отжимает толкатель от плоской пружины 8. На оси 11, закрепленной накорпусе 4, установлен двуплечий рычаг12, Одно плечо рычага 12 выполненовильчатым и охватывает эксцентрик 13,30закрепленный на приводном валу 14.Второе плечо рычага 12 имеет несколько фасонных выступов 15 для взаимодействия с толкателем 9.Рычаг 12 выполнен составным подлине из двух частей, соединенныхмежду собой с возможностью изменениявзаимного углового положения плечрычага. Фиксация этого положения осуществляется болтом 16, На...

Номер патента: 1532136

Опубликовано: 30.12.1989

Авторы: Вайнер, Мельничук

МПК: B21D 28/14

Метки: листового, штамп

...Ужгород, ул, Гагарина, 10 Изобретение относится к обработке металлов давлением, в частности к штампам для листовой штамповки.Цель изобретения улучшение условий обслуживания штампа за счет обеспечения свободного доступа к его рабочей зоне.На чертеже изображен штамп: а) штамп в рабочем положении; б) штамп при хранении или транспортировке.Штамп для обработки листового материала состоит из верхней 1 и нижней 2 плит. На верхней поверхности верхней плиты 1 установлен хвостовик 3 с размещенной в ней резьбовой втулкой 4 и толкателем 5.На нижней части верхней плиты 1 установлен пуансон 6, на котором в свою очередь установлены пуансон 7 и выталкиватель 1 О, который посредством толкателей 9 ко нта кти рует с тра ве рсо й 8.На нижней плите 2...

Номер патента: 1528505

Опубликовано: 15.12.1989

Автор: Вайнер

МПК: A61M 25/00, A61M 25/06

Метки: катетер, уретральный

...Проксимальный конец катетера перемещают к средней линии живота, после чего мягко опускают вниз, дистальный конец катетера пди этом проходит под лонным сочленением в простатический отдел урет. ры и далее через шейку в мочевой пу. зырь. При проходе через шейку катетер 1 освобожлаеъся от сгустков крови, а торцовое отверстие открывается нал ними. Олива 4 отходит, н освобождается торцовое отверс. тие. Содержимое мочевого пузыря отводят в трубку б, При забивании трубки 1 сгустками крови или конкрементами опи. ву 4 возвращают в исходное положение и, вращал рукоятку, витками пружины 5 иссекают сгустки, вошедшие в боковые отверстия 2. Проводник 3 в данном случае служит как рассекатель и как транспортирующий орган для отвода отсеченных частей...

Номер патента: 1523232

Опубликовано: 23.11.1989

Авторы: Бакшин, Вайнер, Латайчук, Федорук

МПК: B21D 43/10, B30B 15/30

Метки: зону, подачи

...образом.При подаче воздуха в полость 6 силового цилиндра 1 по каналу 4 в штоке 3 и поршне 2 и отверстию 18 клапана 16 шток 3 с поршнем 2, выбрав зазор, перемещает полый шток 5, при этом кольцевая канавка отжимает двуплечий рычаг 33, подпружиненный палец 34 опускается вниз с подвижной губкой 35 и освобождает материал 36. Каретка 30 свободно перемещается от штока 5 в крайнее правое положение, при этом шток 37 с поршнем 38 и кольцом 39 также находятся в крайнем правом положении, свободно пропустив жидкость через отверстие 40 поршня 38 в левую часть полости,При достижении крайнего правого положения поршень 2 взаимодействует с упором 9 и передвигает подвижную гильзу 8 в крайнее правое положение, которая перекрывает отверстие 27 и...

Номер патента: 1516443

Опубликовано: 23.10.1989

Автор: Вайнер

МПК: B65H 54/30

Метки: длины, заданной, нити, паковке, фиксации

...достижении заданной длины сбрасы"ватель по сигналу счетчика сбрасываетнить за торец паковки на ее цилиндр(ось). Продолжительность работы сбрасывателя рассчитана на намотку на цилиндр одного, двух витков и можетрегулироваться, например, реле времени. Затем сбрасыватель отключается ипри подходе нитевода нитераскладываю-,угловая скорость паковки.1516443 Скорость наматывания на паковку ковки на мотальной машине под крашение.Для получения безотказного обрыва на последующей операции паковку с контрольными витками устанавливают на бобинодержатель таким образом, чтобы контрольные витки находились со стороны основания бобинодержателя.Предлагаемый способ прост в осуществлении, обеспечивает высокую точность фиксации заданной длины нити в паковке,...

Номер патента: 1516442

Опубликовано: 23.10.1989

Авторы: Вайнер, Гаврилов, Кленов

МПК: B65H 54/30

Метки: намотки, нити, паковку

...при перематывании пряжи с паковок путем образования на патроне петли при достижении заданной длины нити, что достигается смещением нитепроводника за торец паковки и сбрасыванием нити с тела намотки на патрон. Компенсация свободной длины петли путем всасывания нити соплом обеспечивает натяжение и удер жанне петли на патроне после снятия паковки.В результате отпадает необходимость контроля длины нити на последующих операциях, например в основании или при перемотке на паковки для крашения, повьппается точность отмера, снижается выход угаров в основании и шлихтовании. Ликвидируются счетчики длины на сновальных машинах.формула из обретения 1. Устройство для намотки нити на паковку, содержащее механизм раскладки, имеющий ползун с шарнирно...

Номер патента: 1514890

Опубликовано: 15.10.1989

Авторы: Вайнер, Глушков, Каневский, Кошелев, Краснов, Метс

МПК: E04H 5/12

Метки: вентиляторной, градирни, конфузора, монтажа, обшивки

...остается свободным и отходит от плоскости основания, что создает необходимые условия для предварительного напряжения. Принудительно силой Р прижимают заготовку в четвертом углу при короткой боковой стороне к нижнему основанию 5 конфузора 4 в точке Е, крепят его в проектное положение и таким образом преднапрягают листовой элемент заготовки, При этом преднапряжение может быть визуально выражено в виде диагонального перегиба листового элемента по линии 8. Затем устанавливают заготовку смежного сборного элемента обшивки конфузора и в той же последовательности крепят ее к основаниям конфузора, только вместо съемного инвертарного элемента боковую сторону смежного сборного элемента после закрепления в трех углах фиксируют и прикрепляют к...

Номер патента: 1495905

Опубликовано: 23.07.1989

Авторы: Вайнер, Залманов, Рудерман, Ямилов

МПК: H02J 3/42

Метки: генераторов, переменного, синхронизации

...4 возникает логический "0", обеспечивающий отсутствие выходного сигнала на время измерения. С окончанием импульса на счетчике 7 оказывается записанным число, соответствующее его длительности, С помощью дешифратора 14 определяется соответствие этого числа заданной установке. Если угол сдвига фаз находится в допустимых для включения пределах, то на выходе дешифратора 14 образуется логическая "1", в противном случае - логический "0", Триггеры 12 и 13 служат для защиты от ложных выходных сигналов. Емкость счетчика 7 несколько превышает максимально допустимое число, соответствующее норме. 40 45 50 Ллительность измеряемых импульсов разности фаз и заполнякщая частота высокочастотных импульсов таковы, что, исключая небольшой интервал в...

Номер патента: 1483657

Опубликовано: 30.05.1989

Авторы: Вайнер, Вертаева, Филиппов

МПК: H04B 7/00, H04J 1/00

Метки: параллельного, передачи, сигнала, составного

...по шестой Фаэовращатели 2-7, первый, второйи треий сумматоры 8,9 и 10, ерыйи второй Фазовые манипуляторы 11 и 12Устройство работает следующим образом.На сумматор 8 поступают колебанияс первого, третьего и седьмого выходов синтезатора 1 непосредственно, ас пятого, девятого и одиннадцатого 20выходов - через Фаэовращатели на 1803,6 и 7. На сумматор 9 колебания, вырабатываемые синтезатором 1, поступают с второго и десятого выходов син-тезатора 1 непосредственно, а с четвертого, шестого и восьмого выходовчерез Фазовращатели на 180 2,4 и 5.Суммарные колебания с выходов сумматоров 8 и 9 поступают на Фазовыеманипуляторы 11 и 12, где производится манипуляция несущих двумя источниками информации. С выходов Фазовыхманипуляторов многочастотный...

Номер патента: 1468988

Опубликовано: 30.03.1989

Авторы: Вайнер, Кленов

МПК: D01H 13/32

Метки: валом, выпускным, многоместной, общим, производительности, текстильной

...Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно"издательский комбинат "Патент", г.Ужгород, ул, Гагарина, 101 Изобретение относится к текстильной промышленности.Цель изобретения - Повышение точности контроля.Нв чертеже представлена блок-.схема устройства.Устройство содержит источник 1 питания, подключенный к генератору 2 частоты, Выход генератора 2 связан 1 О с включенными последовательно датчиками 3 обрыва пряжи, выполненными, например, в виде герконов. Каждый датчик 3 шунтирован конденсатором 4. Вход генератора 2 через корректирую щий элемент 5 соединен с выходом тахогенератора 6, вал которого кинематически связан с выпускным валом текстильной машины...
