Утков

Номер патента: 1482577

Опубликовано: 30.05.1989

Авторы: Ожерельев, Утков, Чеботарь

МПК: A01D 46/00

Метки: ягодоуборочная

...плоскость поддерживающего контура 4 расположена ниже плоскости наклоняющего контура 2 и их проекции на горизонтальную плоскость перекрываются между собой. Плоскость под.ьемного контура 3 устройства для возвратакуста в исходное положение расположена, наклонно к продольной и поперечной осяммашины передним концом вниз и с поперечным уклоном в сторону, противоположнуюего рабочей ветви. Подъемный контур 3располагается выше плоскости поджимногоконтура 1, и их проекции на горизонтальную плоскость также перекрываются, Рабочая ветвь подъемного контура 3 образуетс рабочей ветвью поддерживающего контура4 ручей, проекция которого на горизонтальную плоскость сужается спереди назад.Со стороны поджимного элемента 1 формирователя на уровне его холостой...

Номер патента: 1479119

Опубликовано: 15.05.1989

Авторы: Макаров, Сидоров, Тарасова, Утков

МПК: B05B 5/02

Метки: красок, порошковых, распылитель

...1, с размещенными в нем крестообразными перегородками 2, смесительную камеру 3 с патрубком ввода воздуха 4 и ввода аэрозоля 5, распределительную камеру 6 с рассекателем 7. Распылитель работает следуюшим образом. Через патрубок 5 ввода аэрозоля в распылитель подается аэрозоль, а воздух подается через патрубок 4 в камеру смешения 3. Аэрозоль порошка поступает в каналы образованные трибоэлектризующим цилиндром-корпусом и крестообразными перегородками, где частицы порошковой краски приобретают заряд при трении о стенки цилиндра и крестообразных перегородок. Крестообразные перегородки являются также рассекателями потока. Так как при движении аэрозоля вдоль каналов ядро струи обладает максимальной скоростью, таким образом трения о стенки...

Номер патента: 1465431

Опубликовано: 15.03.1989

Авторы: Величанская, Герасименко, Запольский, Соломенцева, Терновая, Терновой, Устинов, Утков, Шморгуненко, Ямов

МПК: C04B 7/38

Метки: приготовления, смеси, сырьевой

...сы. ВВВай; смес и7,(еньг(рня няа% при аггинаковай те "кучестт па с(Я.г(енгю " грагатипам 36чта паЗвапяет ",.е;нашить знерГазатраты на апекание клинкера на 6%. Павыффшеиеа(-аг В(мР"д па (7 рег 1 лаг ае"мам 7 способ "7 цаа "ЯГЯВ"с Ва Все сроки ТВ,рдения40Для аааснаВяния Граничных условийпаедлЯГЯе(ага "Па( рба праведены апырт(ентич.ые В;,ш,"дг," яннаму,. - 3 уль тз ты ис;,пяда Вяний представЛЕНЫ В ",Я (Г(Н 7(Е 45- "- г дуе г 9тгри сгушеии бакатавота щламЯ В присутстдиьСБ В ( аатнап.енин бокситовыишлак:ССБ.1.;(0.,00(5"0,015 достигаетсяВлажность 50653, При которой дасти Огае та Се(",яя," Тя Сна нц," и чс тоичивс стьВ теч(.-":1 е:е доспи"тяВзнага Времени (не мефне"(р Г(а(т очно говошРитекучСти, пазналяюще.г транспортира"а и При "том...

Номер патента: 1456051

Опубликовано: 07.02.1989

Авторы: Воеводский, Воронцова, Утков, Чеботарь

МПК: A01D 46/00

Метки: земляники, уборки, ягод

...машиностроению, вчастности к устройствам для уборкиземляники,5Целью изобретения является уменьшение потерь ягод путем стабилизации расположения рабочего органа.На чертеже изображена предлагаемая машина, вид сбоку. 10На транспортном средстве 1 посредством гидроцилиндра 2 смонтирован рабочий орган 3, состоящий изщеточных лифетров 4, на концах которых закреплены гидромоторы-датчики 155 и счесывающие гребенки 6. В нагнетательную магистраль, соединяющуюнасос гидросистемы 7 с гндромотором5, включен релейный регулятор, выполненный в виде манометра 8, имеющего специальные контакты 9 и 1 О,замыкающиеся при превышении заданного давления или уменьшении давленияниже заданного. Контакты манометра8 соединены с электрогидравлическим 5золотником 11,...

Номер патента: 1449468

Опубликовано: 07.01.1989

Авторы: Корб, Передеренко, Утков, Чемерисов

МПК: B65B 17/02

Метки: пакета, транспортного, формирования

...вибра 10 ции штабеля происходит перераспределениепродукта 11 в единичной упаковке с образованием плотного ядра 12 и перераспределение нагрузок с материала тары на продукт.После вибрации и термоусаживания скрепляющей пленки транспортные пакеты обретают способность к восприятию нагрузок при их многоярусном хранении и транспортиро.ванин. кетну; н ничн тран беля паке схем Изобретение относится к способам упаковывайия, а именно формированию транспортного пакета из единичных упаковок сыпучего продукта в нежесткой таре, и может быть использовано в различных отраслях народнОго хозяйства.Цель изобретения - повышение качества паркета из единичных упаковок сыпучего продукта в нежесткой таре.Нд иг, 1 п едставлен т анспо тный паф Р р Р еред...

Номер патента: 1435495

Опубликовано: 07.11.1988

Авторы: Брутер, Зильбершмидт, Мор, Утков, Цымбал

МПК: B60P 1/24

Метки: бокового, кузова, наклона, средства, транспортного

...вертикальной плоскости запорным крюком1 О, снабженным рукояткой 11. Рукоятка 11опирается на ось 12, жестко закрепленнуюна раме 2, и может стопориться любым известным способом. На поперечных брусьях 1рамы 2 выполнены упоры 13, ограничиваюцие перемещение кузова 5.Устройство работает следующим образомПри перевозке груза кузов 5 занимаетустойчивое положение за счет того, что впелеречом направлении он фиксирова(средними роликами 7, расположеннычн вместе стыка сегментв, а в продольн(ч (вправлении ребордами 8 роликов, в псргикальном направлении кузов фикспр)(а(запорным крюкоч 10.Для наклона куз(,( 5 неооходичо рукояткой 11 (свобог(ь ось 9 срс.(е о р(к 7и х,кисть юзов о в трсб)с)(р) в,с( ) (.)чт). с це,(ьк) с)есс (ея кс(. к).ва в 2Наклон...

Номер патента: 1412645

Опубликовано: 30.07.1988

Авторы: Кротов, Тарнопольский, Утков

МПК: A01D 46/00, A01D 46/26

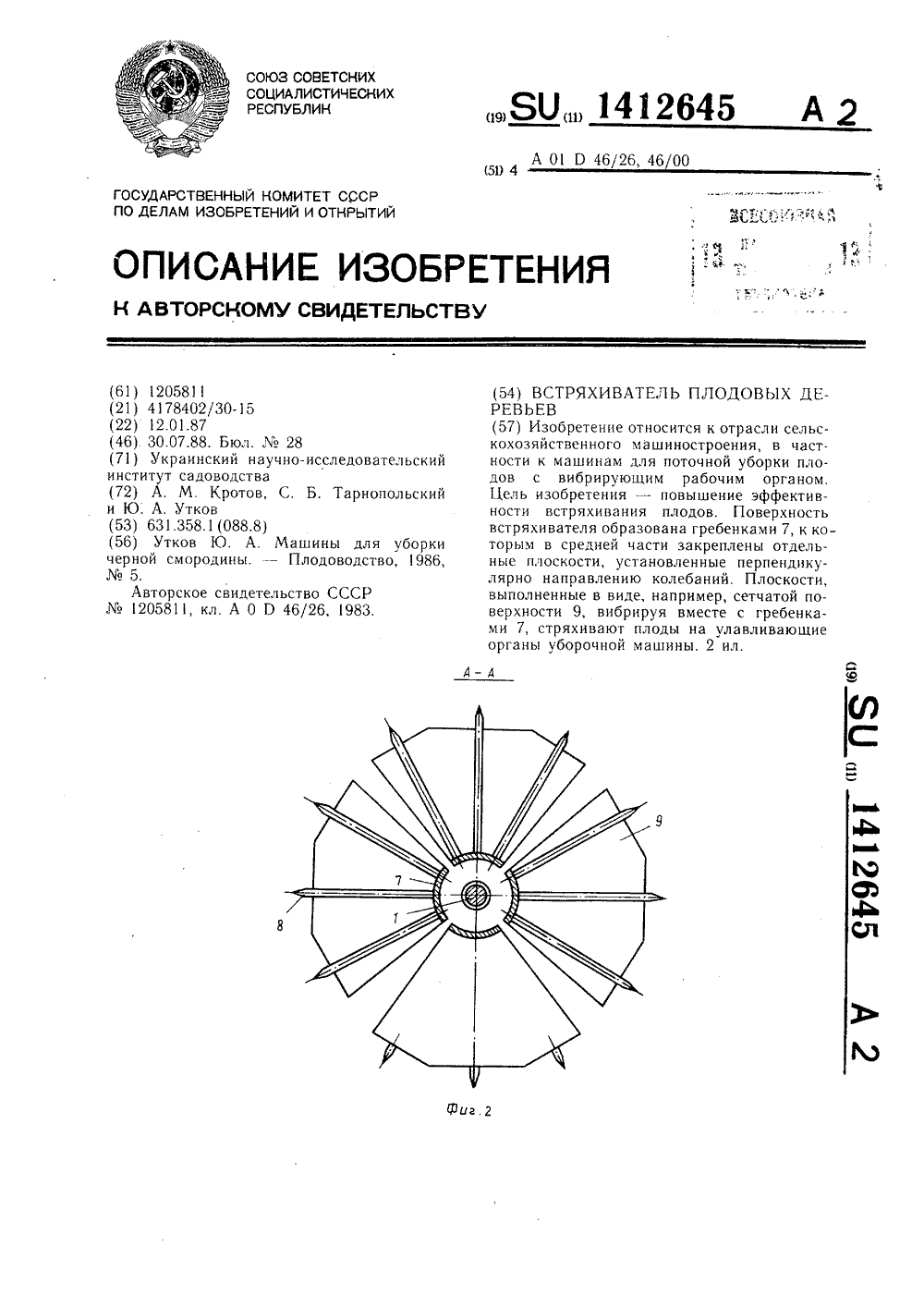

Метки: встряхиватель, деревьев, плодовых

...з по делам изо бретениушская наб., д. 4/5пятне, г. Ужгород, ул. Редактор О. СпесивыхЗаказ Зб 81/3ВНИИПИ Государственно113035, МосПроизводственно-полигра А, Тяскои открытийроектная, 4 1Изобретение относится к отрасли сельскохозяйственного машиностроения, в частностик машинам для уборки плодов, преимущественно ягод и винограда.Цель изобретения - повышение эффективности встряхивания плодов,На фиг. 1 изображен встряхиватель,продольный разрез; на фиг. 2 - разрез А - Ана фиг. 1.Встряхиватель плодовых деревьев состоитиз вращающегося вала 1, на котором поставлены жестко на шпонках две косопоставленные втулки 2, На втулках 2 через подшипники 3 установлены внешние обоймы 4,к которым через штанги 5 и шарниры 61, с двумя взаимно...

Номер патента: 1406117

Опубликовано: 30.06.1988

Авторы: Борисова, Жестков, Утков

МПК: B67C 3/04

Метки: головке, патрубок, разливочной, сливной

...4/ аушс роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Изобретение относится к дозоровочной технике и может быть использовано для розлива жидких и вязких продуктов.Цель изобретения - повышение надежности работы.На фиг. 1 изображен общий вид устройства; на фиг2 - разрез А-А на фиг, 2.10Устройство состоит из корпуса 1, смонтированного в нем штока 2, на нижнем конце которого укреплен клапан 3, имеющий форму клина, мембраны 4 из эластичного материала с центральным отверстием 5, соосным со штоком 2, укрепленной между нижним концом корпуса и центрирующим колокольчиком 6, и крестообразной перегородки 7 для прохода продукта. 20 Устройство работает:.ледующим образом.фасуемая жидкость подается в полостьразливочной головки...

Номер патента: 1402490

Опубликовано: 15.06.1988

Авторы: Жестков, Передеренко, Утков

МПК: B65B 51/26, B65B 9/06

Метки: внутренней, многоугольного, перегородкой, пленки, поперечном, рукава, сечении, термопластичной, формования

...образуя рукав. В продольных пазах планок 13 и 14 размещен дополнительный нагревательный элемент 17, выполнен ный из плоской ленты в виде петли, охватывающий ролик 18, подпружиненный на корпус трубы 7 пружиной 19, Ролик 18 жестко смонтирован на оси 20, которая двумя концами установлена в пазах 21 трубы 7 с возможностью перемещения в них. Концы нагревательного элемента 17 через втулки 22 введены в паэ штырей 23, установленных в отверстиях контактора 24, где жестко фиксируются планками 25 при помощи винтов 26, Штыри 23 через изолирующую прокладку 27 крепятся на кольце 28, жестко установленном внутри корпуса трубы 7, выполнены из токопроводящего материала и имеют концы дляподсоединения к источнику электроэнергии, На поверхности трубы 7...

Номер патента: 1399652

Опубликовано: 30.05.1988

Авторы: Мналимов, Пак, Прядкин, Утков

МПК: G01M 3/36

Метки: герметичности, оболочкой, упругой

...изделия 8. Течение каждой струи газа проходит с больШой скоростьк), поэтому формируется плоский поток, а благодаря разрежению, возникаюшему в зазорах между стенками изделия 8 в полостях щелей 6, происходит контроль герметичности, при этом течение струй воздуха проходит над всей поверхностью изделия 8 одной из сторон, затем струи выходят по периметру расположения швов. Благодаря эжекции происходит отсос воздуха Через щели 6 с другой стороны изделия 8, образуя вокруг него разрежение.Устройство работает следующим образом.Проверяемое на герметичность заполненное и запечатанное эластичное изделие 8 Например полиэтиленовый пакет, располагают на выступах 7 в полуформах 1, 2 так, что швы проверяемого изделия 8 располагаются между...

Номер патента: 1391927

Опубликовано: 30.04.1988

Авторы: Арефинкин, Ершов, Конохов, Полтавцев, Титова, Утков, Холодный

МПК: B29C 53/64

Метки: намотки, трубчатых

...план- шайб 3, а звездочка 4 паразитного зубчатого обода 15 связана через свою звездочку 18 с валом 19. Валы 17 и 19 оборудованы электромагнитными дисковыми фрикционными муфтами 20 и 21 и связаны кинематически с общим распределительным валом станка 22, например, через набор зубчатых сменных колес 23. Муфты 20 и 21 могут быть включены порознь и вместе. При включении муфты 21, включается вращение лишь обода 15 при заторможенных планшайбах 3, сообщая оправкам 7 только поступательное движение (работа станка в кабельном режиме), при включении муфты 20 включается вращение планшайб 3 при заторможенном ободе 15, сообщая оправкам 7 поступательно- вращательное движение (работа в кабельнотокарном режиме). При параллельном включении муфт 20 и...

Номер патента: 1358830

Опубликовано: 15.12.1987

Авторы: Бычков, Кульчиев, Пиковский, Рыбников, Утков, Цымбал

МПК: A01D 46/24, A01D 91/04

Метки: плодов, уборки

...6 устанавливают левый рулон 9 и правый рулон 10 синтетической полосы. С левого рулона 9 сматывается синтетическая полоса 11, а с правого рулона 1 О синтетическая полоса 12. Синитетическая полоса 13, сматываемая с рулона 1 О, при втором проходе агрегата по позиционному ряду 2, а синтетическая полоса 14,сматываемая с рулона 10, при третьем проходе агрегата по позиционному ряду 3. Борозды обозначены позициями 15, 16, 17 и 18. На чертеже также изображены АА ось первого позиционного ряда; ББ - ось второго позиционного ряда; ВВ - ось третьего позиционного ряда.На плоскости чертежа стрелками обозначены направления движения агрегата по позиционным рядам 1, 2, 3.Технологический процесс способа уборки плодов выполняется следующим...

Номер патента: 1353722

Опубликовано: 23.11.1987

Авторы: Борисова, Жестков, Прядкин, Утков

МПК: B67C 3/04

Метки: дозаторам, жидкости, направления, сосуда, стенкам, струи

...5, открытый конец которой соединен с.источником 6 подачи воздухапод давлением, дозирующего цилиндра7 с поршнем 8 и емкости 9 для жидкости, при этом направляющий патрубок4 и эластичная трубка 5 установленав цилиндрическом корпусе 1, а последний имеет косой срез.Устройство работает следующим образом.Жидкость из емкости 9 через обратный клапан 10 поступает в дозирующий цилиндр 7 при движении поршня8 вниз. После заполнения цилиндра 7жидкостью поршень 8 движется вверх,сосуд 11 подается к корпусу 1, приэтом клапан 10 закрывается, препятствуя движению жидкости в емкость 9,и жидкость поступает через сливнуютрубку 3 и направляющий патрубок 4из эластичного материала в сосуд 11.С началом движения поршня 8 вверхупор, установленный на поршне...

Номер патента: 1350516

Опубликовано: 07.11.1987

Авторы: Жестков, Пак, Прядкин, Утков

МПК: G01M 3/36

Метки: герметичности, эластичных

...ограничителями 5 и 6 перпендикулярно оси направляющего стержня 4, а сплющенный конец 7 трубы 3 - 45 напротив и ниже стержня 4. Затем горизонтальная плоскость 2 накрывается колпаком 8, включают систему 10 отсоса воздуха, откачивающего воздух из камеры 9. 11 од воздействием воздуха, находящегося внутри герметичной трубы 3, сплющенный конец 7 увеличивается в объеме и при движении трубы 3 толкателем 11 в направлении, параллельном оси направляющего стержня 4, между ограничителями 5 и 6, опираясь на стержень 4, она поворачивается и становится параллельно ему.Сплющенный конец 7 негерметичной трубы 3 не меняет свой объем и при движении трубы 3 сплющенный конец 7 проходит в зазоре, образованном между стержнем 4 и плоскостью 2, и труба 3 не...

Номер патента: 1339033

Опубликовано: 23.09.1987

Авторы: Конохов, Полтавцев, Утков, Холодный

МПК: B29C 43/46, B29C 53/72

Метки: прикатки, трубчатых

...3 вращаются установленные в ее радиальных пазах кулачки 7 вместе с держателями 9 с пружинами10 сжатия.и размещенными в них толкателями 11 и 12, нижние иэ которых (12)несут сферические прикатывающие элепружинные сепараторы 14. Прикатыващие элементы 13 обкатывают поверхность формуемой трубы 6, размещеннойна оправке 5. Вращаемые силой трения 35 о поверхность формуемой трубы 6 прикатывающие элементы 13 припрессовы5 10 15 20 25 30 35 40 45 50 55 вают арматуру к предыдущим слоям, уплртняя материал стенки трубы 6, улуч 1 шая тем самым структуру материала и повышая прочность трубы 6,Постоянство усилия припрессовки обеспечивается тем, что пружины 10 с;катия передают реакцию на прикатывающие элементы 13 и нижние толкатели 12, через толкатели...

Номер патента: 1336978

Опубликовано: 15.09.1987

Авторы: Ожерельев, Утков

МПК: A01D 46/00

Метки: ягодоуборочная

...как нижнюю часть полотна верхнего приводного контура 17,так и верхние части эластичных полос19 нижнего приводного контура 18. Таким образом, как перед вибратором,так и за ним расстояние между верхним и нижним контурами формирователяуменьшается по мере приближения квибратору,Для обеспечения возможности перевода машины в транспортное положениеона связана с трактором, кроме кронштейна 12 и осей 13, еще и гидроцилиндром 32.Ягодоуборочная машина работаетследующим образом,Трактор с поднятым улавливателем2 подъезжает к междурядью и операторопускает гидропиндром 32 улавливатель 2 до упора колес 15 о почву,устанавливая золотник гидрораспредез 133 б 97 лителя в плавающее положение. Затем включаются все рабочие органы (транспортеры 9-11,...

Номер патента: 1335174

Опубликовано: 07.09.1987

Авторы: Бычков, Васильева, Довгенко, Ковалев, Утков, Цымбал, Чеботарь

МПК: A01D 46/26

Метки: встряхиватель, ягодоуборочной

...8 и укрепленные 25 в них бичи 9, образующие набор. Пары расположенных по одну сторону от продольной оси встряхивателя валов 7 бильных рабочих органов 3 и 5, 4 и 6 соответственно связаны кинематической системой регулируемых тяг 10 и 11, причем валы 7 рабочих органов 3 и 4, расположенных ближе к продольной оси устройства, установлены один от другого на расстоянии, меньшем их35 диаметра.Бичи 9 выполнены уменьшающимися по длине в направлении сверху вниз.Рабочие органы 5 и 6 смещены в продольном направлении соответственно относительно рабочих органов 3 и 4 на расстояние, меньшее длины нижних бичей 9, Передача движения валам 7 осуществляется от привода (не показан) через коленчатый вал 12.Встряхиватель работает следующим образом.При движении...

Номер патента: 1324931

Опубликовано: 23.07.1987

Авторы: Борисова, Завьялов, Сахарцев, Утков

МПК: B65B 9/00

Метки: пленку, предметов, термоусадочную, упаковки

...сварочно-отрезно( игиспосом(чц(е 14, размецц нные между основным 2,. дсцюлнительцым 3 цетлеобразовп гелями.Збга ось ) качания дополнит(льцого петлеобразователя 3 усташсцлен ролик-накопитель 15, который, в свою о (ер(дь, ноджимается прижимным валиком 16. 11 ри оги.банни валиков 4 и 5 основного 2 и допол ци г( льного 3 петлеобразователей образуются соответственно основная 17 и дополнительная 18 расходные п(тли.У(тройство раоотает следующим образом.Приспособлением для подачи упаковываемые предметы 13 подаются на пленку сквозь раскрытые губки сварочно-отрезного 40 приспособления 14, при этом обандеролицацце предметов 13 осуществляется за счет ( ротягивания пленки из основной расходной петли 17. Под действием предметов 13 пленка...

Номер патента: 1316588

Опубликовано: 15.06.1987

Авторы: Ковалев, Утков, Цымбал, Чеботарь

МПК: A01D 46/00

Метки: отделения, цветоносов, ягод

...вальцов, имеющие больший диаметр и охватывающие половину окружности, выполнены рифлеными. 5 О 5 20 25 30 35 40 45 50 55 Устройство работает следующим образом.Ягоды с предварительно частично подрезанными цветоносами поступают на многоручьевой транспортер 1 для ориентации цветоносов. Так как ленты 5 транспортера достаточно узкие, ягоды ориентируются вдоль щелей, разделяющих ленты 5. Снизу ягоды обдуваются потоком воздуха, создаваемым соплами вентилятора 2, в результате чего цветоносы поднимаются. Каретка 4 расположена в этот момент над транспортером 1 (в крайнем левом положении). Ягоды, продвигаясь по транспортеру 1, подходят к участку, над которым непосредственно расположены упоры 7. Когда первая порция плодов попадает в рабочую...

Номер патента: 1298092

Опубликовано: 23.03.1987

Авторы: Ершов, Конохов, Полтавцев, Утков, Шныпиков

МПК: B29C 53/62

Метки: армированных, намотки, труб

...смонтировано на станине 24.55Устройство для намотки труб работает следующим образом.От привода станка (не показано)через звездочку Г передается вращение вертлюгу 7, от которого череззубчатый венец В, паразитную шестерню 9 и зубчатый венец Б ступице 4.При вращении ступицы 4 происходитзаклинивание роликов 5 между этойступицей 4 и наружным кольцом 6, который начинает вращаться с угловойскоростью, равной скорости вращенияступицы 4, т.е, равной по величинеи противоположной по направлению скорости вертлюга 7. Вместе с вертлюгом 7 и кольцом 6 вращаются в противоположные стороны, смонтированныена них бобины 21 с армирующим материалом, например пропитанной, связующим стеклолентой, производя планетарную намотку трубы, перемещающуюся в...

Номер патента: 1289412

Опубликовано: 15.02.1987

Авторы: Винер, Евсеева, Утков, Цымбал

МПК: A01D 46/00

Метки: ягодоуборочная

...2 вентиляторы 3, каждый из которых посредством воздуховодов 4 соединен с прямоугольным всасывающим патрубком 5, установленным внутри барабана 6, в котором вмонтирован улавливатель 7, На барабане 6 установлены счесывающие гребенки 8, вдоль оси 9 каждой закреплена прямоугольная шторка 10, изогнутая по внутреннему радиусу барабана. Всасывающий патрубок 5 выполнен так, что торцы передней 11 и задней 12 стенок у него прямолинейны, а боковые 13 выполнены криволинейными, причем радиус изгиба боковых стенок идентичен радиусу изгиба шторки 10, что определяет скольжение одной по поверхности другой. Перед барабаном размещены пассивные ориентаторы 14. Под улавливателем 7 располагается накопитель ягод 15. При этом патрубок 5 размещен под углом...

Номер патента: 1288117

Опубликовано: 07.02.1987

Авторы: Куличенков, Несмеянов, Передеренко, Третьяков, Утков, Юдин

МПК: B65B 51/02

Метки: линия, материалом, пачек, сыпучим, упаковывания

...завесу обандероливающего приспособления 16 в поворотную кассету 24. Группа 39 пачек передвигает толкатель 30 из крайнего левого положения в крайнее правое положение до упора в пластину 28, при 30 этомдвуплечий рычаг взаимодействует роликом 33 с неподвижным копиром 23 и его длинное плечо 34 устанавливается параллельно участку Б пластины 28, не препятствуя перемещению группы 38. 35 Группа 39 воздействует на БВК 40 и включает его, По сигналу последнего включается механизм 25 дискретного действия, который при помощи мальтийского креста 21 поворачивает кассету 40 24 на 90 , В процессе поворота группа 39 обворачивается (обандероливается пленкой, а после поворота касосеты 24 на 90 опорная губка 19 устанавливается под нагревательной губ кой...

Номер патента: 1276675

Опубликовано: 15.12.1986

Авторы: Бойченко, Кушнарев, Петров, Пефтиев, Утков

МПК: C22B 1/16

Метки: агломерата, офлюсованного, производства

...отнаш"-. - ния А 1 Оз/МдО сверх 1,2 нецелесообразнатак как приводит к расту рас - хода технологического топлива с 675Лодновременным увеличением пустой породы в агломерате,При отношении А 1 О /МВО ниже 0,8повышение прочности проявляетсянезначительноП р и и е р. Магнезиальную добавку готовили из глинаэемсадержащегаматериала и доломитизированного известняка в расчете на получение вней массового отношения оксидовалюминия и магния в пределах 0,5-1,4с интервалом 0,1.Смешивание осуществляли в лабораторном двухлопастном шнековом смесителе с последующим грохочениемполученного материала на виброгрохоте с размером ячеек 3 мм.Химический состав исходных составляющих магчеэиальной добавки представлен в табл, 1Полученную гранулированную...

Номер патента: 1260003

Опубликовано: 30.09.1986

Авторы: Гуменюк, Котлярский, Ткаченко, Утков, Хребтов, Шуткин

МПК: A47L 5/18

Метки: порошка, пылесос, пыли, уборки, электризующейся

...дляуборки наэлектризованного порошка ипыли в пожаровзрывоопасных помещениях.Цель изобретения - повышение срока службы.На чертеже прецставлен пылесосразрез.Пылесос для уборки элек 1 рнзующейся пыли и порошка содержит установленйый в корпусе 1 побудитель тяги,выполненный в вцце эжектора 2,фильтр 3, связанный с диффузором эжектора и всасывающий шланг 4 с насадком 5. Пыпесос имеет дополнительныйфильтр выпОлненный в виде циклона 6,.выходной патрубок,7 которого снязансо смесительной камерой эжектарс 2,.Стенки циклона б и эжектора 2 с внутренней стороны имеют полимерное покрытие 8, Циклон 6 имеет пылсборник 9, а сопло 10 эжектора . связано с источником сжатого Воз уха.Фильтр 3 представляет собой сист.му рукавных фильтровПьиесос работает...

Номер патента: 1237116

Опубликовано: 15.06.1986

Автор: Утков

МПК: A01D 46/24, G01B 5/24

Метки: колебаний, органов, плодов, рабочих, съема, частот

...ца стойке 1 с помощью винта 12, а ва время вращения винто 1 л 13, Зажимное устройства "якже фиксируется в любом положении вицтом 14. Вращение основного бруса 2 осуществляется с помощью рукоятки 5.Работа устройства для определения частот колебаний рабочих органоь" длл съема плодов осуществляется следу 1 ощим образом.Отделение плодов и ягод ат ветВЕй ПРОИСХОДИТ ЛИШЬ В ТОМ СЛУЧЯЕ, когда частота вынужденных колебаний совпадает с основной собственной частотой колебаний в системе ветвь плодоножка - ягода или с одной иэ ее форм.Известно уравнение основной частоты собственных колебаний системы ягода - плодоножка в виде=1 ф 1)+ - )где Г - длина плодоножки с учетамрадиуса ягоды;угол отклонения плодоножкипод действием массы ягодыдо начала...

Номер патента: 1235752

Опубликовано: 07.06.1986

Авторы: Безверхний, Передеренко, Утков, Шапошников, Юсман

МПК: B29C 65/18, B65B 51/10

Метки: горловин, пакетов, укупоривания

...рычагах 10 и 11, ЦОСГ 1 СДНИЙ ИЗ КОТОРЫХ ЗЯКЯЦИВЯ(.ТС 51 РО- ликом 12, зекгю(сццым и цаправлякцих качающейся рамы 13, связанной с кулачком 14 через рычаг 15. В свою очередь сварочные губки 7 и 8 установлены на ползунс 6, который имеет возможность возвратцопоступательного церемещ(ция от кулачка 6.(Чсхацизм 9 для отрезания ленты посредством ролика 17 связан с жестко устацонленным кулачком 18.4.).1 а входе в устройство устацовлещ) рисюсоблецие 19 для загибания горловин 20 ндаваемых пакетов 21.Устройство работает следующим образом.Предварительно сваренная по одному кряк) лента 22 под воздействием легких натяжных устройств Кох)пенсаторов) 3 прижимается к выходному концу приспособления 2 для подачи ленты. Пакеты 21, цодак)ецисся...

Номер патента: 1234201

Опубликовано: 30.05.1986

Авторы: Конохов, Полтавцев, Утков, Шилимов

МПК: B05C 3/12, B29B 15/12

Метки: армирующих, волокнистых, пропитки

...потока, воздействующего на пропитываемый материал, сохранялись неизменными на всем протяжении магнитной обработки необходимо равенство20 магнитных потоков Ф, и Р плоскихпостоянных магнитов 6 и роликов 3 и5, т.е,и зависит от магнитной индукции поверхностей полюсов, рабочего зазораЗО и длины плоских постоянных магнитов6 основной системы,Вводя геометрический параметрь,ш:, получим: В = 2 ш Вполучим: В = 2 т ВТаким образом, для каждых вполнеопределенных плоских магнитов 6 существует только одно значение В век 2тора индукции поверхности радиальнощ намагниченных роликов 3 и 5.Зазор ь между роликами 3 и 5 также зависит от коэффициента ш, крометого, он зависит от диаметра Й роликов. Отношение зазора Ь к днаьутруй роликов определяется...

Номер патента: 1229146

Опубликовано: 07.05.1986

Авторы: Бабаджанов, Передеренко, Утков, Чемерисов, Юдин

МПК: B65G 47/52

Метки: ориентированных, подачи

...приемно-передающего дискаповерхность тягового дискаиз фрикционного материала,12Изобретение относится к механизмам для подачи ориентированных изделий, в особенности, полимерных банок, наполнительным и другим машинам.Целью изобретения. является повышение надежности работы устройства,На фиг. 1 изображено устройство для подачи ориентированных иэделий, вид сверху; на фиг.2 - разрез А-А на фиг.1.Устройство состоит из вертикального канала 1, приемно-передающего. диска 2, покрытого фрикционным материалом 3 и расположенного под вертикальным каналом 1 эксцентрично его оси 4, второго тягового диска 5, расположенного между вертикальным каналом 1 и приемным конвейером 6 и кинематически связанного посредством цепной . передачи 7 с...

Номер патента: 434720

Опубликовано: 23.02.1986

Авторы: Сницер, Стробыкин, Третьяков, Утков, Хейман, Чиннов, Шапошников, Шубин

МПК: B01J 23/883

Метки: автомат, продуктов, расфасовки, упаковки

...звездочкиможет быть установлен копир, определяющий трассу движения конвейера 3). 35 40 45 50 55 Ротор 2 несет на каждой своей рабочей позиции дозирующее устройство, например, стаканчикового типа,Автомат также оснащен механизмом коррекции подачи пленки по рисунку этикеток, установленным в активной зоне вращения первого ротора. Эта зона находится со стороны прохождения конвейера 3, при этом в ней расположен управляющий каретками 10 копир 16. В активной зоне на участке восходящей линии копира 16 расположены контрольная станция 17 и исполнительные элементы механизма коррекции, которые выполнены в виде двух подпружиненных рычагов 18 и 19, управляемых, например, электромагнитами 20 и 21, а также одного жестко закрепленного на автомате упора...

Номер патента: 1205811

Опубликовано: 23.01.1986

Авторы: Кротов, Тарнопольский, Утков, Фрышев

МПК: A01D 46/00, A01D 46/26

Метки: встряхиватель, деревьев, плодовых

...машиностроению, в частности к машинам для уборки плодов, преимущественно ягод и винограда. 5Цель изобретения - повышение про - из водительности,На фиг, 1 изображен встряхиватель плодовых деревьев, продальный разрез; на фиг. 2 - узелна фиг.1; 1 О на фиг. 3 - разрез А-А на фиг. 1; на фиг.4 - вид Б на фиг. 2.Встряхиватель плодов состоит иэ вращающегося вала 1,. на котором посажены жестко на шпонтах 2 две косо- поставленные втулки 3. На,втулках 3 через подшипники 4 установлены внешние обоймы 5.Пальцевая поверхность встряхивателя 2 образуется четырьмя гребен О ками 6 с пальцами 7. Каждая гребенка имет амортизаторы 8 и через штан - ги 9 и шарниры 10 с двумя взаимно перпендикулярными осями вращения 11 2(типа ГУКА) связана с...
