Стеценко

Номер патента: 1432744

Опубликовано: 23.10.1988

Автор: Стеценко

МПК: H03K 4/02

Метки: генератор, сигнала, трапецеидального

...1 Б= К 2 Б, = КЗ 13 = К 4 13,где К 1 - К 4 - коэффициенты передачисумматора 11 по соответствующим входам,П - амплитуда входного напряжения;Б - амплитуда напряжения,40до которой заряжаютсяконденсаторы КС-цепейза время.Постоянная времени ВС-цепей выбрана так, что используется тольконачальный участок зарядной экспо 45ненты конденсатора и напряжение навыходах КС-цепей линейно.В этом случае при суммированииступенчатого напряжения (фиг.2 е) спилообразными напряжениями (фиг.2 жБОи з), поступающими на входы сумматора 11, получается линейно-нарастающее напряжение (фиг,2 и), снимаемоес выхода сумматора 11, которое черезограничивающий резистор 17 поступаетна неинвертирующий вход компаратора 20. При этом на инвертирующий входкомпаратора 20...

Номер патента: 1432620

Опубликовано: 23.10.1988

Автор: Стеценко

МПК: H01F 7/18

Метки: электромагнитом

...электромагнита приводит к тому, что на выходе усилителя-ограничителя 35 (фиг.2 л, интервал времени между точками 39 и 40) отсут ствует контрольный импульс, фиксирующий срабатинание электромагнита и формируемый только при полном срабатывании подвижной системы электромагнита, Вследствие этого триг гер 31 остается в единичном состоянии, а на его инверсном выходе сохраняется уровень логического нуля (фиг,2 м), который поступает на инвертирующий вход эл мента ЗАПРЕТ 25 и не влияет на его работу.Одновременно управляющее напряжение поступает на второй инвертирующий вход элемента ЗАПРЕТ 22 и запрещает его срабатывание, а по перед нему фронту этого напряжения срабатывает одновибратор 19 и формирует на выходе импульс, под действием которого...

Номер патента: 1429243

Опубликовано: 07.10.1988

Авторы: Зайков, Новиков, Прохоренко, Стеценко

МПК: H02K 29/00, H02K 41/06

Метки: бесконтактный, двигатель, катящимся, постоянного, ротором

...а к базе транзистора, через который при включении протекаетменьший ток например,транзистора 7) -положительное напряжение. Это приво-.дит к еще большему увеличению токаколлектора транзистора б и к запиранию транзистора 7, В результате транизистор б полностью открывается и егоколлектарный ток увеличивается, что вызывает нарастание магнитного потока в сердечнике трансформатора 5. Вначале первого полупериода колебанийток протекает по зоне 1, Зона 2 первоначально шунтирована конденсатором 8,К концу первого полупериода конденсатор 8 полностью заряжается и в зоне2 ток возрастает до максимума.,Транзистор 6 открыт до тех пор,пока магнитный поток в сердечникетрансформатора не достигнет величины насыщения, Так как в этот...

Номер патента: 1425337

Опубликовано: 23.09.1988

Авторы: Великанов, Воскобоев, Ионин, Калинкин, Стеценко

МПК: E21D 15/28

Метки: клиновая, крепь, шахтная

...основания 3, противонаправленные верхний 4 и дополнительный верхний 5 клиновые элементы, которые перемешаются по вертикальным направляющим 6 и 7, противонаправленные нижний8 и дополнительный нижний 9 клиновые 25элементы, перемещающиеся по горизонтальным направляющим 10-12 и связан ные с основанием посредством гидродом"крата 13 и дополнительного гидродомкрата 14, имеющих общий предохранительный клапан 15,Работа крепи осуществляется следующим образом,В исходном положении (фиг. 1) верхняя часть крепи опущена. Для распоракрепи рабочая жидкость под давлениемчерез предохранительный клапан 15подается в поршневые полости гидро,домкрата 13 и дополнительного гидродомкрата 14, которые перемещают ниж 40ний 8 и дополнительный нижний 9 клиновые...

Номер патента: 1422198

Опубликовано: 07.09.1988

Авторы: Курганцев, Стеценко, Чинков

МПК: G01R 35/00

Метки: автоматической, поверки, приборов, стрелочных, электроизмерительных

...значений входного сигнала, соответствующие поверяемым отмеТКЯМдУстройство работает следующим об- .разом,По команде оператора сигнал с генератора 1 импульсов начинает поступать через управляемый делитель 2частоты на вход счетчика 3 импульсов,выходная кодовая комбинация которого .начинает соответствующим образом изменяться. Кодовый сигнал с выходасчетчика 3 импульсов поступает какна информационный вход блока 9 регистрации и вычисления, так и на входциФроаналогового преобразователя 4Фаналоговый выходнок сигнал которогопоступает на вход поверяемого прибо"ра 6, Таким образом, на кодовом ианалоговом выходах формирователя 5входного сигнала образуются однозначно зависимые кодовые и аналоговыесигналы,Линейно изменяющийся аналоговыйсигнал с...

Номер патента: 1421604

Опубликовано: 07.09.1988

Авторы: Стеценко, Юдин

МПК: B63B 27/14

Метки: пассажирский, трап

...прикрепленных к захватам 4.Трап используют следующим образом.При изменении угла наклона трапа тяги 3 обеспечивают горизонтальное положение самоустанавливающихся ступенек 6, при этом стойки 7, шарнирно связанные с поручнями 8, передают это изменение на концевую ступеньку 5, которая поворачивается благодаря цилиндрическим выступам 9 в полуцилиндрических пазах а захватов 4, Полукрышки 10 удерживают ступеньку 5 в пазах а захватов 4.Нагрузка от борта судна передается на тетивы 1 марша через опорные пазы б, цилиндрические выступы 9 концевой ступеньки 5 к пазам а захватов 4.Ф о р м у л а изобретения Пассажирский трал, содержащий тетивы марша, несущие самоустанавливающиеся ступеньки, причем по торцам концевой из них расположены захваты тетивы...

Номер патента: 1411068

Опубликовано: 23.07.1988

Авторы: Гермашев, Гладуш, Костюченко, Марченко, Нечепоренко, Остапенко, Стеценко, Худик

МПК: B21B 39/16

Метки: катанки, клети, моталке, направления, чистовой

...работает следу ющим обраКатанка 4 после прокатки в чистовой клети 1 при помощи выводной проводки 2 направляется по касательной в изогнутый по дуге окружности открытый переходный желоб 3. Перемещаясь по дну желоба 3, катанка 4 поступает в направляющую проводковую трубу 5 и далее к моталке 6.При появлении продольных сжимающих ,усилий, например, при прохождении переднего конца глубого охлажденного раската 1 через колено и мотовило катанка 4 прижимается к дну выполненного по дуге окружности переходного желоба 3, благодаря чему обеспечивается повышение продольной устойчивости профиля и, как следствие этого, предотвращение его выброса из переходного желоба.Продольная устойчивость катанки в переходном желобе 3 увеличивается по мере...

Номер патента: 1396155

Опубликовано: 15.05.1988

Авторы: Константинов, Кошевой, Кулик, Мадерич, Никишов, Стеценко

МПК: G09B 23/12

Метки: жидкости, моделирования, областей, стратифицированной, турбулентных

...жидкость и генерируя турбулентность какс наличием закрутки так и без нее,Скорость вращения или частота колебаний ножа 3, а также продолжительность перемешивания задаются из уев ловий эксперимента. 11 о окончании перемешивания цилиндр 2 одновременно сножом 3 убирается через боковую стенку лотка 1 в бак 4,Если ограничивающий тонкостенныйцилиндр 2 выполнен иэ двух равныхплотно стыкующихся частей (фиг, 2),то принципиальная схема работы устройства и условия перемешивания окрашенной жидкости, находящейся внутрицилиндра, не изменяются. При постоянной ширине лотка 1 и скорости выводачастей цилиндра 2 и ножей 3 вдвое сокращается время вывода частей цилиндра из лотка, что позволяет получитьболее качественные результаты моделирования...

Номер патента: 1389704

Опубликовано: 23.04.1988

Авторы: Абросимова, Демидов, Логин, Стеценко

МПК: A01C 7/00

Метки: процесса, технологического

...струна 10 за счет упругих сил демпфера 8 возвращается в исходное положение, Поэтомувся Г-образная конструкция, состоящая изрычага 4, шарнира 9 и струны 10, начинаетколебаться с частотой Р, = - 1 кГц. Такимобразом, удары и колебания сошника (обычно с частотой Г= 10750 Гц) сошниковойгруппы не влияют на колебания рычага 4.Этот режим вынужденных колебаний чувствительного элемента надежно защищаетот ложных срабатываний устройство контроля высева при вибрациях и тряске сошников, что является основным. фактором, воздействующим на устройство контроля и различные датчики приборов, применяемыхна сеялках. Продольные колебания участ 2ка струны 10 переменного сечения воспринимаются электромагнитным приемником 15 колебаний и с его выхода в...

Номер патента: 1388832

Опубликовано: 15.04.1988

Автор: Стеценко

МПК: G05B 23/02

Метки: электромагнита

...обмоткуэдектромагнита - на клемму 5 и датчи6 така.Если подвижная система электромагнита срабатывает, то нарастание токав обмотке электромагнита происходитс характерным провалом (фиг,2 в, момент времени между точками 54-55),обусловленного движением подвижнойсистемы электромагнита. Падение напряжения на датчике 6 тока (фиг.2 в,момент времени между точками 54 и 55)пропорциональное току, дифференцируется во времени дифференцирующимусилителем 7. Усилитель-ограничитель 8 выделяет и усиливает импульсотрицательной полярности (фиг.2 л),задним фронтом которого триггер 8по прямому выкоду устанавливается,в нулевое состояние, размыкая темсамым ключ 10, а по инверсному выходу устанавливается уровень логической единицы (Фиг,2 м), которыйпоступает на...

Номер патента: 1386946

Опубликовано: 07.04.1988

Авторы: Минустин, Стеценко

МПК: G01R 31/3177

Метки: логический, пробник

...вторыми выходами второго дешифратора 21, входгашения второго дешифратора 21 - свыходом формирователя 13 свеченияединицы, второй вход блока 33 индикаторов - с пятым выходом блока 35обработки, вход "Синхронизация" устройства - с третьим входом блока 34синхронизации, выход которого соединен с девятым входом блока 35 обработки, первые входы которого соединены с соответствующими многоразрядными цифровыми входами устройства, авход обнуления - с входами обнулениясчетчиков 17 и 18,Блок 35 обработки содержит мультиплексор 36, блок 37 элементов И,первый блок 38 элементов ИСКЛЮЧАЮЩЕЕИЛИ, блок 39 триггеров, элемент И 40,элемент ИСКЛЮЧАЮЦЕЕ ИЛИ 41 и второйблок 42 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ.Первые, вторые, третьи, четвертыеи пятый входы блока 35...

Номер патента: 1384242

Опубликовано: 30.03.1988

Авторы: Демидов, Еремеева, Зволинский, Стеценко

МПК: A01C 7/00

Метки: забивания, семяпровода, сеялки

...пол-, ностью и в конце его движения срабатывает датчик 11 (фиг.2 О ц ), устанавливая своим выходным импульсом счетчик 12 в нулевое состояние (фиг 2 0. 6). При этом элемент И 14 подготавливается к пропусканию импульсов, а элемент И 13 блокируется.При включении вращения вала высевающего аппарата (фиг.2, момент времени 1 фиг.2) датчик 15 формирует короткие импульсы (фиг,2 О, ), которые поступают через элемент И 14 на тактовый вход счетчика 12 (фиг.2 3О )б После прохождения 2 импульсов на выходе последнего разряда счетчика 12 устанавливается логическая единица (0),1 отпирающая элемент И 13, Первым импульсом датчика 15, прошедшим через элемент И 13 и элемент ИЛИ 17, запускается одновибратор 6 (фиг,2 О О,7: ). Под действием вы...

Номер патента: 1381663

Опубликовано: 15.03.1988

Авторы: Каменецкая, Караев, Старков, Стеценко

МПК: H02M 1/08

Метки: вентильным, преобразователем, реверсивным

...13, с соответствующей вторичной обмотки сигнал управления поступает непосредственно на силовой тиристор. Аналогично работает и другая вентильная группа.В ходе работы устройства управления реверсивным вентильным преобразователем в условиях помех возможны следующие аварийные ситуации: при работе первой вентильной группы в результате помехи произойдет открывание ключа 7 второй вентильной группы; при работе первой вентильной группы откроются выходные ключи 5 блока 3 неработающей в данный момент второй вентильной группы; во время бестоковой паузы произойдет открывание обоих ключей 6 и 7; одновременно откроются ключи 4 - 7.В каждой из указанных аварий ни при каких обстоятельствах сигналы управления не будут переданы трансформаторными...

Номер патента: 1381192

Опубликовано: 15.03.1988

Авторы: Батенева, Гусева, Емельянов, Иванов, Казаков, Макогон, Натапов, Осадчий, Ревякин, Скрынченко, Сокольчук, Стеценко, Шевченко, Яценко

МПК: C22C 38/26, C22C 38/36

Метки: быстрорежущая, спеченная, сталь

...сталей исплавов.Цель изобретения - повышение механических свойств, стойкости при резании и улучшение шлифуемости стали.Предлагаемая сталь имеет следующийсостав, мас,7: углерод 1,6-2,3; кремний 0,4-0,9; марганец 0,2-0,8; хром3,5-5,0; вольфрам 2,5-7,5; молибден1,5-8,0; ванадий 5,0-7,5; ниобий 0,08-150,15; азот 0,02-0,10; кальций 0,010,05; железо - остальное,П р и м е р. Сталь выплавляют виндукционной печи и распыляют азотомна установке УРЖМ. Порошки распыленной стали компактируют в изостатетипа "Квинтус" в заготовки диаметром 150 им, которые затем куют напрофиль (квадрат 35 мм) по режимам,принятым для быстрорежущих сталей. 25Термическую обработку образцов проводят в соляных электродных и тигельных ваннах, Механические...

Номер патента: 1375222

Опубликовано: 23.02.1988

Авторы: Кузнецова, Рогов, Стеценко

МПК: A23D 3/02

Метки: кристаллизации, маргарина, пластификации

...секций последовательно повернуты на неравные углы относительно центральной осевой линии цилиндрической части устройства, Охлаждаемые пластинчатые секции неподвижно прикреплены к корпусу цилиндра 1 и имеют герметичные уплотнения с валом, расположенным в центре охлаждаемых секций. Между охлаждаемыми секциями на одном валу 6 укреплены шнеки 7, имеющие минимальные зазоры с внутренней поверхностью цилиндра и торцевыми поверхностями охлаждаемых пластин. Вал шнеков соединен индивидуальным приводом с редуктором 8, Каждый последующий шнек имеет на один заход шнека (виток шнека) больше и шаг витка шнека меньше на величину длины, обратной числу заходов шнека. В двухстенное пространство цилиндра и внутрь охлаждаемых пластин подается...

Номер патента: 1370740

Опубликовано: 30.01.1988

Автор: Стеценко

МПК: H03K 4/06

Метки: треугольного, формирователь

...КС-цепей11 и 2 формируются пилообразные напряжения (фиг.2 ,) с амплитудой Б.Для правильной работы схемы параметры дополнительного сумматора 14выбраны так, чтобы выполнялись соотношения Кд где К,К - коэффициенты передачи сумматора 14 посоответствующим входам;- амплитуда входного напряжения; 5 10 15 20 25 30 35 40 45 50 11, - амплитуда напряжения,до которой заряжаются конденсаторы РСцепей эа время ГПостоянная времени КС-цепей выбрана так, чтобы использовался тольконачальный участок зарядной экспоненты конденсатора и напряжение на выходах цепей было линейно.В этом случае при суммированииступенчатого напряжения (фиг.2 а) спилообразными напряжениями (фиг.2 е,ф),поступающими соответственно на первый и второй входы сумматора 14,получается...

Номер патента: 1370738

Опубликовано: 30.01.1988

Авторы: Нечаев, Стеценко

МПК: H03K 4/02

Метки: ступенчатого, формирователь

...вход сумматора 5 и через открытый ключ 20 переписывается на конденсатор 23, анапряжение на выходной шине 29 становится равным 2 К 11 (фиг, Зи).Далее процессы повторяются с периодом Т повторения цикла работы устройства. В результате этого на выходных шинах 28 и 29 формируются дванезависимых ступенчатых напряжения,нарастающие по линейному закону исдвинутые на время 21 причем приращение первого ступенчатого напряжения составляет К 11 , а приращениевторого ступенчатого напряжения составляет К 11ЬПри этом запоминающий элемент 12используется как временный оперативный элемент памяти для запоминаниясуммы сигналов, работающий на дваинтегратора, что позволяет осуществить раздельное суммирование изменений двух независимых напряжений переходных...

Номер патента: 1365281

Опубликовано: 07.01.1988

Авторы: Зайков, Новиков, Прохоренко, Стеценко

МПК: H02K 41/06

Метки: катящимся, ротором, электродвигатель

...10.Электродвигатель с катящимся ротором работает следующим образом,При подключении обмотки статора(фиг.З) к трехфазному источнику максимумы тока последовательно возникают в зонах Р г 3 др )5.(фиг,4), и ротор обкатывается порасточке статора в соответствующем направлении. Реверсирование электродвигателя достигается изменением порядка чередования фаз. В обесточен ном состоянии двигателя ротор 7(фиг.1 и 2) концентричен, статору и свободно вращается вместе с валом 2 ,через поводок 9, При возбуждении обмотки 6 от трехфазного источника питания ротор 7 под действием возникшей силы одностороннего притяжения, вектор которой вращается с угловой скоростью Чк = 472, притягивается к статору 5 и обкатывается по 20 На фиг.З представлен пример...

Номер патента: 1360881

Опубликовано: 23.12.1987

Авторы: Городничий, Зинченко, Коптелов, Литовар, Лысый, Малченко, Онищенко, Поленов, Стеценко, Шаблий, Ядловский

МПК: B22D 7/12

Метки: изложницами, линия, подготовки, разливки, сифонной, составов, стали

...первая тележка 3 состава 2 не войдет в зону действия толкателя 9, который по команде с пульта 22 соединяется захватом 11 с тележкой 3. С этого момента шаговое перемешение состава 2 вдоль технологической линии осуществляется толкателем 9, а в дальнейшем толкателем 10. Два толкателя 9 и 10 предусмотрены для обеспечения непрерывности движения на линии потока подготавливаемых составов с изложницами.Толкатель 9 подает первую тележку 3 в зону действия устройства 15 для чистки изложниц. Это устройство серьгами автоматически захватывает за цапфы изложницу 7 и во время транспортировки на накопитель 7 чистит ее и затем устанавливает на нем для осмотра и подготовки к последуюшей эксплуатации. После снятия всех изложниц 7 с поддонов 6 с первой...

Номер патента: 1356074

Опубликовано: 30.11.1987

Авторы: Горобчук, Колесниченко, Стеценко, Ярков

МПК: H01R 4/28

Метки: узел, электроконтактный

...ее горизонтальной части.Это 4 О обеспечивает возможность взаимодействия отверстия 8 контактной пластины 3 только с горизонтальной частью стойки 2 при изгибе пластины. Кон. тактная пластина 3 выполнена в сред ней части с выступом 10 в форме упругого язычка и установлена этой частью в паз основания с возможностью взаимодействия выступа 10 со стенками углубления 5 основания.1, Второй свободный конец пластины 11 отогнут по отношению к верхней плоскости основания 1 под заданным углом.В качестве материала для основания и стойки могут быть использованы различные диэлектрики, например марки АГ. Материал для контактной пластины должен обладать упругими свойствами и высокой электропровод 4 2ностью, например латунь ЛС, бронза БрБ...

Номер патента: 1354164

Опубликовано: 23.11.1987

Автор: Стеценко

МПК: G05B 23/02

Метки: бесконтактного, электромагнита

...напряжением, соответствующим установившемуся току (момент времени С диаграмма ж, 0 ) выделяют напряжение. равное разности напряжений, Оотьетствующих установившемуся таку Б; и току срабатывания Б электромагнита, а по разности напряжений Цопределяют Фактическое соотношение токов срабатывания:я установившегосяз 1 З 5 после срабатывания электромагнита (диаграмма л, 11,).В процессе срабатывания электромагнита осуществляют допусковый контроль напряжений, соответствующих линейному перемещению плунжера (диаграмма к, 11, ) по отношению к двум опорным напряжениям Ц (минимально допустимое перемещение Я - 3 Б) и 11 (максимально допустимое перемещение Я 1 в Б плунжера при срабатывании электромагнита) и соотношению тока срабатывания и тока...

Номер патента: 1353940

Опубликовано: 23.11.1987

Авторы: Бережной, Иванов, Марцинковский, Пестун, Стеценко, Черепов, Чернов, Шийко

МПК: F04D 29/04

Метки: насос, центробежный

...дросселирующие каналы 15, с помощью которых кольцевые проточки 14 сообщены с нагнетательным патрубком 3. Стакан подпружинен к крышке 4 пружиной 16. Камера низкого давления сообщена со всасывающим патрубком 2.Центробежный насос работает следующим образом.При пуске с началом вращения ротора 7 перекачиваемая жидкость из всасывающего патрубка 2 поступает последовательно на все ступени ротора 7 и попадает в отводящий патрубок 3 и торцовую дросселирующую щель 9.Ппи этом давление в полости нагнетания насоса еще незначительное, и под 3940 2действием пружины 16 гильза 12 нагружает подшипник 6 осевым усилием,увеличивая при этом зазор дросселирующей щели 9. По мере увеличения )давления в полости нагнетания насосаи, соответственно, полости 13...

Номер патента: 933787

Опубликовано: 07.11.1987

Авторы: Бусыгин, Владимиров, Горынин, Грищенко, Ельцов, Киселев, Левицкая, Легостаев, Лепехов, Малышевский, Масленников, Михайлин, Набатов, Соколов, Стеценко

МПК: C22C 38/46

Метки: сталь

...0,20 0,45 1,05 1,05 0,65 0,10 0,01 0,09 0,36 0,68 1,27 1,80 0,23 0,14 0,02 Оэ 11 Оэ 26 Ов 60 112 1 23 Оэ 59 Оэ 10 . Оэ 02 0,13 0,40 0,75 1,30 2,20 0,20 0,18 0,03 0,10 0,28 0,65 1,05 1,85 0,42 0,15 0,03 Извест 0,14 0,31. 0,92 0,93 1,62 0,71 0,32 0,05 ная Продолжение табл.1 Содежание элементов мас.7 Плавка Фосфор Алюми- Каль- Сераний ций Вольфрам Предлагаемая,007 0,01 01 0,00 Остальное 8 0,02 о ж где Р - параметр трещинообразования;й - толщина листа, мм (принимает 100);Н - содержание водорода, см /100г (принимает 1,0).Для известной стали Р при содержании компонентов на верхнем и нижнем уровнях равняется 0,470 - 0,571, а для предлагаемой - 0,387 - 0,500. 10Используя параметр трещинообразования,по формуле Т = Р 1440 - 392определяем требуемую...

Номер патента: 1086820

Опубликовано: 07.11.1987

Авторы: Аксаков, Богаченко, Бусыгин, Владимиров, Горынин, Грищенко, Ельцов, Киселев, Левицкая, Легостаев, Лепехов, Лякишев, Малышевский, Масленников, Медовар, Набатов, Патон, Соколов, Стеценко, Щалимов

МПК: C22C 38/50

Метки: сталь

...0,9 - 14Кремний 0,11 - 0,4Хром 0,5 - 1,0 25Никель 0,3 . - 0,8Медь 0,25 - 0,45,Молибден 0,15 - 0,35Ванадий. 0,04 - 0,1Алюминий 0,02 - 0,1 30Железо ОстальноеНедостатком известной стали является низкая ударная вязкость и коррозионная стойкость,Целью данного изобретения является повышение ударной вязкостии коррозионной стойкости.Данная цель достигается тем, чтосталь, содержащая углерод, марганец,кремний, хром, никель, медь, молибден, ванадий, алюминий и железо,дополнительно содержит титан, редко-.земельные металлы и кальций при следующем соотношении компонентов,мас.%:45Углерод 0,07 - 0,11Марганец 0,30 - 0,60 Кремний 0,12 - 0,50Хром 0,35 - 0,75Никель 0,50 - 0,90Медь 0,50 - 0,65Молибден 0,05 - 0,14Ванадий 0,02 - 0,05Алюминий 0,02 -...

Номер патента: 1348776

Опубликовано: 30.10.1987

Автор: Стеценко

МПК: G05B 23/02

Метки: электромагнита

...при срабатывании триггера 10 и появлении "1" на его инверсном выходе срабатывает одновибратор 58 и формирует импульс (фиг.2 ц)30который поступает на первый вход эле-,мента 59 ЗАПРЕТ, на инвертирующемвходе которого присутствует сигнал свыхода генератора 4 импульсов и запрещает его срабатывание на времядействия этого импульса (фиг. 2 б).По окончании импульса с выхода генератора 4 импульсов (фиг. 2 б) снимается сигнал запрета с инвертирующего, входа элемента 59, на первый вход которого поступил импульс с выхода одновибратора 58 (фиг. 2 ц). При этомна выходе элемента 59 ЗАПРЕТ формируется импульс (фиг. 2 э), который поступает на первый вход элемента 60ЗАЛРЕТ, Если все контролируемые параметры находятся в пределах требуемой нормы, то на...

Номер патента: 1347150

Опубликовано: 23.10.1987

Авторы: Демидов, Стеценко

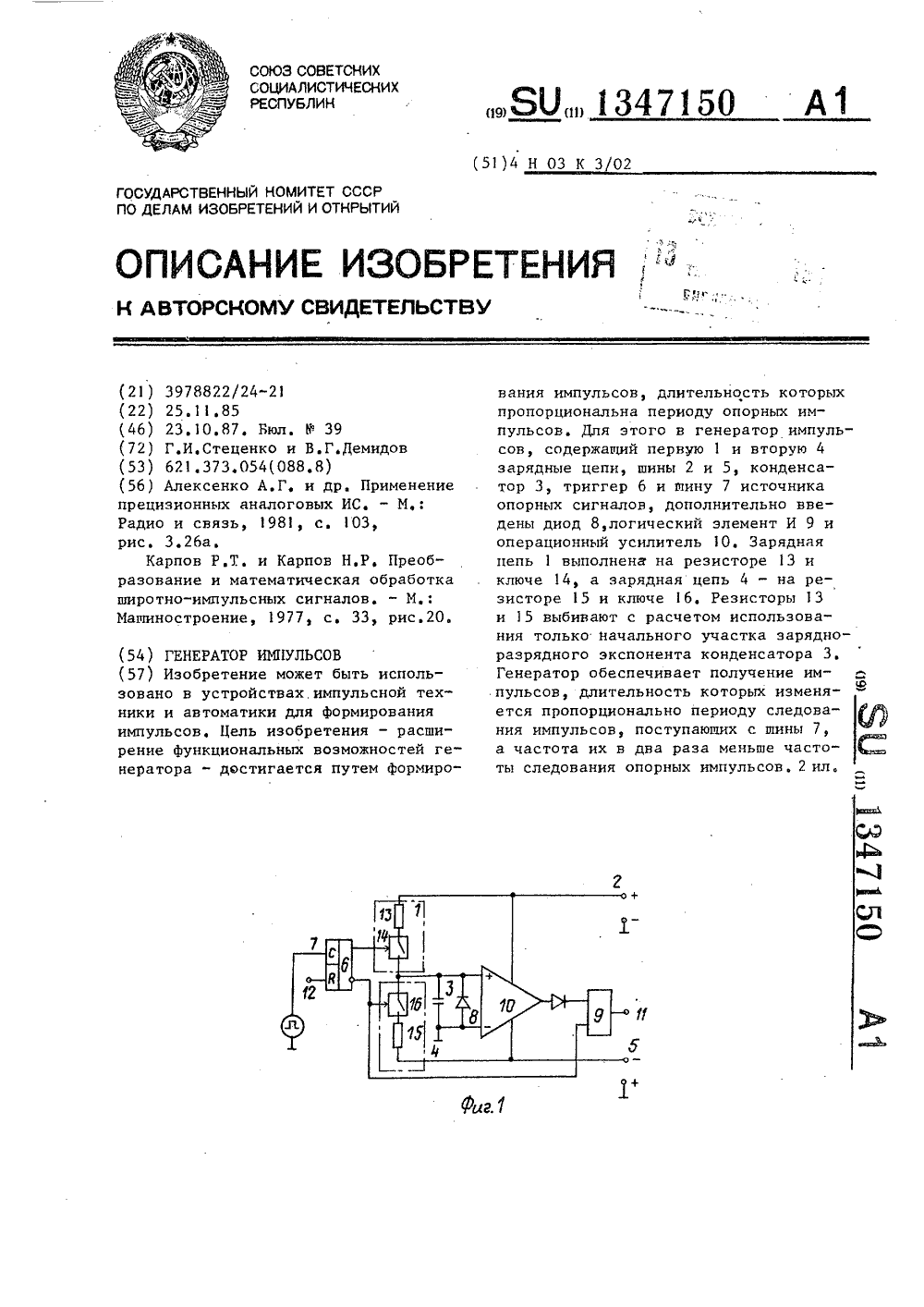

МПК: H03K 3/02

Метки: генератор, импульсов

...г).За время, равное То (фиг,2 а)напряжение на конденсаторе 3 достигает напряженияс К 1 оп ф (1)где ц - напряжение заряда конденсатора 3;Т- период следования опорныхимпульсов;К - коэффициент пропорциональ 15 ности, зависящий от постоянной времени цепи заряда конденсатора 33 Згдер- время заряда конденсатора 3;Б - сопротивление резистора 13;Сз - емкость конденсатора 3.Резисторы 13 и 15 выбраны так,чтобы использовался только начальныйучасток зарядно-разрядной экспоненты25 конденсатора 3,С приходом второго импульса(фиг.2 а) триггер б устанавливаетсяв нулевое состояние, ксгда ключ 14размыкается, а ключ 16 замыкается иЗ 0 за время, равное напряжение наконденсаторе 3 уменьшается до.нуля(фиг.2 г), При этом0лсЬ = )и35 2где- время разряда...

Номер патента: 1346158

Опубликовано: 23.10.1987

Авторы: Ануфриева, Моргунов, Моргунова, Перель, Резников, Стеценко, Толкачев

МПК: A61K 7/50

Метки: ванн, моющее, радость, средство

...4 б щего действия средства на кожу.Глицерин (трехатомный спирт формулы С Н О ) используют в качестве смягчающего вещества.Хлористый натрий служит загустителем. 58 2Экспериментально найдено оптимальное соотношение между сульфоэтоксилатами и ДНСв предлагаемом пеномоющем средстве для ванн, которое равно1:1 по весу. Это соотношение ПАВ обеспечивает высокое значение печатнойвысоты столба пены и устойчивость пены, которые соответствуют значениямвысшей категории качества. Увеличениесодержания сульфоэтоксилатов илиДНСфизико-химических показателейпеномоющего средства для ванн не улучшает. Уменьшение содержания ПАВ в рецептуре пеномоющего средства для ваннведет к ухудшению физико-химическихпоказателей.Предлагаемое пеномоющее средство.для...

Номер патента: 1343549

Опубликовано: 07.10.1987

Авторы: Нечаев, Стеценко

МПК: H03H 19/00

Метки: дискретно-аналоговый, фильтр

...подключая выходпервого блока 14 выборки и храненияк десятому резистору 13, а выход четвертого блока 17 выборки и хранения - ,к четвертому резистору 7. Второйвходной ключ 2 остается включенным,а также включается ключ третьего блока 16 выборки и хранения через первый элемент ИЛИ 29 и на его выходеустанавливается напряжение, рассчитываемое по формуле(8) Коэффициент передачи операционного усилителя 3 в данном такте равен + 1, так как он включен повторителем напряжения.Седьмой тактовый импульс, поступающий с третьего выхода блока 33 управления, включает второй 20 и пятый 23 выходные ключи, подключая выход второго блока 15 выборки и хранения к десятому резистору 3, а выход первого блока 14 выборки и хранения - к четвертому резистору 7,...

Номер патента: 1324093

Опубликовано: 15.07.1987

Автор: Стеценко

МПК: H03K 4/04

Метки: генератор, сигнала, трапецеидального

...(фиг. 22,момент времени - точка 36). При следующем такте это напряжение переписывается в запоминающий элемент 4(фиг, 2, момент времени - точка 37).Далее процессы повторяются с периодом 2. В результате этого на выходезапоминающих элементов 4 и 7 формируются ступенчатые напряжения, сдвинутые на время. Ступенчатые напряжения (фиг. 22,) с выходов запоминающих элементов 4 и 7 поступают соответственно на третий и четвертыйвходы сумматора 12. При сложенииэтих напряжений на сумматоре 12 формируется новое ступенчатое напряжение, крутизна которого в два разабольше, чем крутизна слагаемых напряжений (фиг. 2 е),При периодическом замыкании ключей 10 и 11 под действием управляющих импульсов тактового генератора,проходящих соответственно через элемент...

Номер патента: 1318820

Опубликовано: 23.06.1987

Авторы: Мадерич, Мокеев, Оришичев, Стеценко, Фурманов

МПК: G01M 10/00

Метки: внутренних, водоеме, волн, генератор

...кронштейна 6, с приводом 16, Винтовые передачи 14 и 15 имеют резьбы противоположной направленности, нарезанные на одном, общем винте 17,на который опираются оболочки 4 и 5,соединен с приводом 16 возвратнопоступательного вертикального перемещения. Оболочки 4 н 5 перемещаются в противоположных направленияхмеханизмом 8, при этом в жидкостипроисходит генерирование внутреннихволн. 4 ил,Внутренняя полость камеры 1 сообщенас атмосферой трубой 18, закрепленнойна верхней панели 1 О. Привод 16 имеет автоматическое реверсивное при 5 способление 19, соединенное с закрепленными на стойке 20 концевымивыключателями 21 и приводом 16 кабелями 22.Для лабораторных исследованийпривод 16 может быть выполнен на основе стандартной авиационной рулевоймашины...
