Пробка для разобщения ствола скважины и создания искусственных мостов

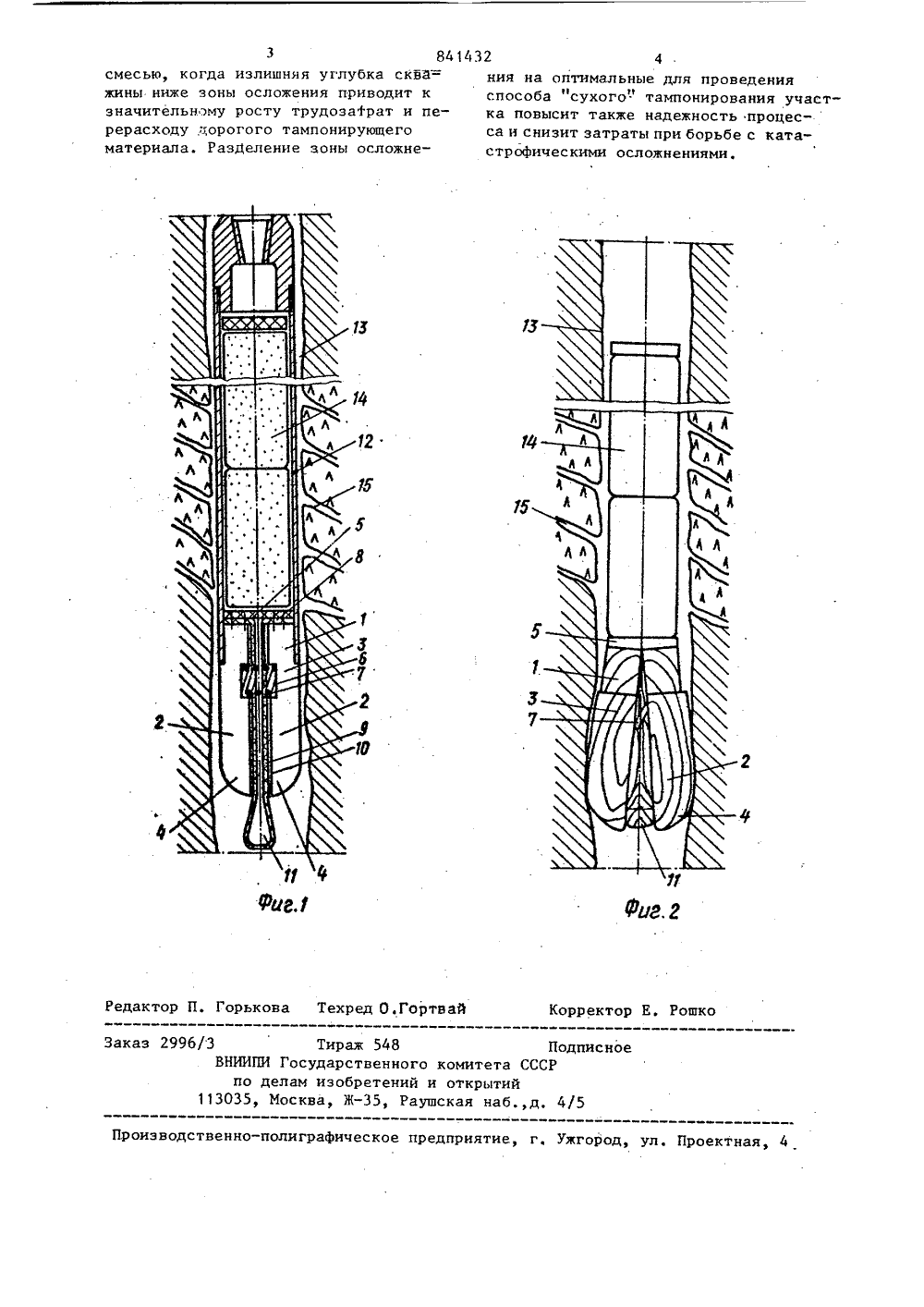

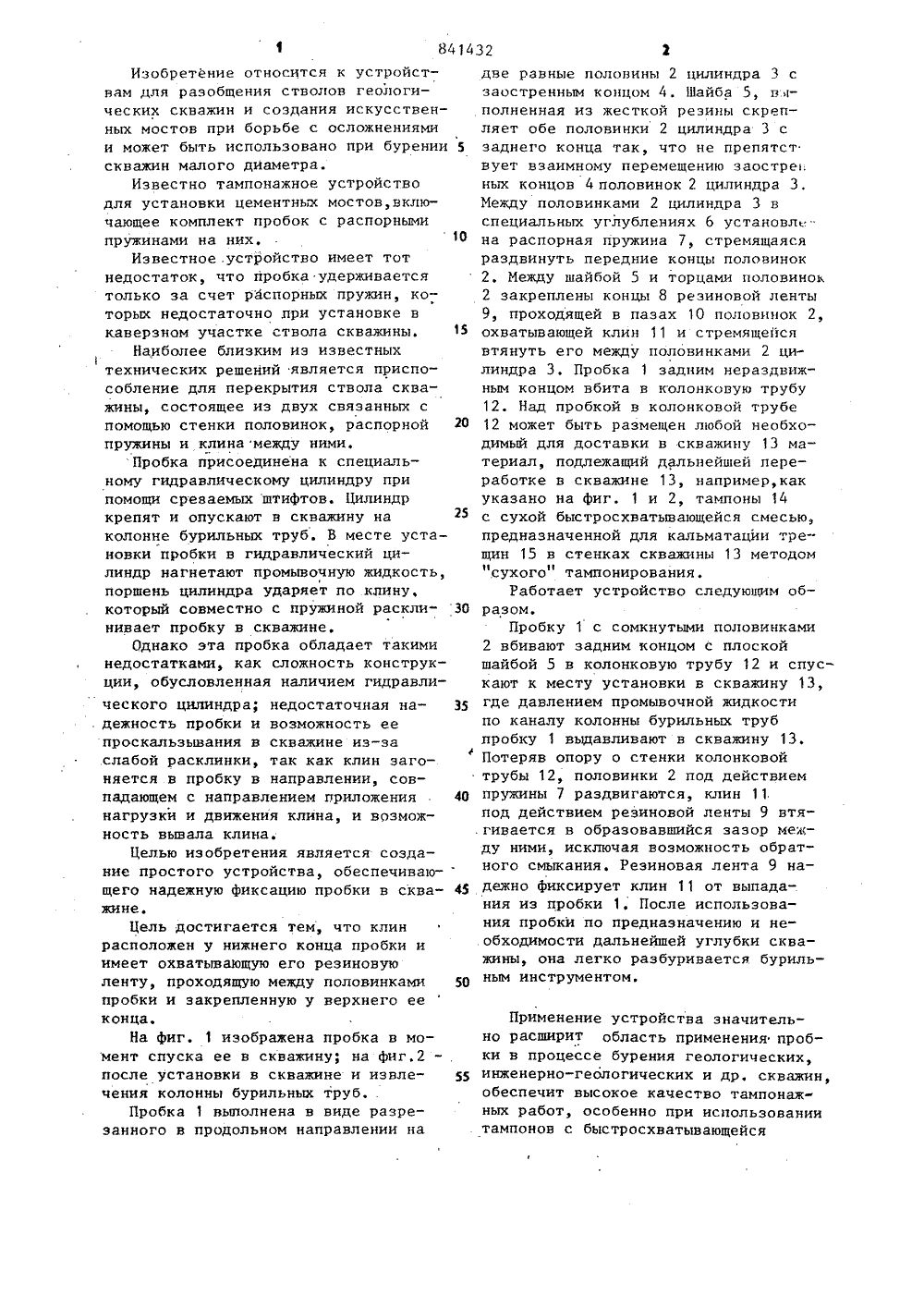

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1511 4 Е 21 В 33/1 НИЕ ИЗОБРЕТЕНИЯ, 7,.ОМУ СВИДЕТЕЛЬСТВУ ВТОРСН блов лин ра и и им положен у ниж ет охватывающ у, проходящую бки и закрепл нца. про ноего кон о ре вую лен ками пр жду полуюув н- еее к н х ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Северо-Западное территориальное геологическое управление Министерства геологии РСФСР(56) Волокитенков А.А. и Карповский Э,Н Технические средства и способы установки разделительных мостов и пробок в разведочных скважинах. М., ВИЭСМ, 1972, с, 26.Волокитенков А.А, и Волков А.С. Установка искусственных забоев и разделительных мостов в буровых скважиа . М "Недра", 1965, с. 22. 80841432(54)(57) ПРОБКА ДЛЯ РАЗОБЩЕНИЯ СТВОЛА СКВАЖИНЫ И СОЗДАНИЯ ИСКУССТВЕННЫХМОСТОВ, состоящая из двух связанныхс помощью стяжки половинок, распорнойпружины и клина между ними, о т л и -ч а ю щ а я с я тем, что, с цельюупрощения конструкции и повышения надежности ее установки в скважине, 841432Изобретение относится к устройствам для разобщения стволов геологических скважин и создания искусственных мостов при борьбе с осложнениямии может быть использовано при бурении 5скважин малого диаметра.Известно тампонажное устройстводля установки цементных мостов,включающее комплект пробок с распорнымипружинами на них, 10Известное .устройство имеет тотнедостаток, что пробка удерживаетсятолько за счет распорных пружин, которых недостаточно при установке вкаверзном участке ствола скважины, 15Наиболее близким иэ известныхтехнических решений является приспособление для перекрытия ствола скважины, состоящее из двух связанных спомощью стенки половинок, распорной 20пружины и клина между ними,Пробка присоединена к специальному гидравлическому цилиндру припомощи среааемых штифтов. Цилиндркрепят и опускают в скважину на 25колонне бурильных труб. В месте установки пробки в гидравлический цилиндр нагнетают промывочную жидкость,поршень цилиндра ударяет по клину,который совместно с пружиной расклинивает пробку в скважине.Однако зта пробка обладает такиминедостатками, как сложность конструкции, обусловленная наличием гидравлического цилиндра; недостаточная на . дежность пробки и возможность ее проскальзывания в скважине иэ-за слабой расклинки, так как клин загоняется в пробку в направлении, совпадающем с направлением приложения 40 нагрузки и движения клина, и возможность вывала клина.Целью изобретения является создание простого устройства, обеспечивающего надежную фиксацию пробки в сква жине.Цель достигается тем что клин расположен у нижнего конца пробки и имеет охватывающую его резиновую ленту, проходящую между половинками 50 пробки и закрепленную у верхнего ее конца.На фиг. 1 изображена пробка в момент спуска ее в скважину; на фиг,2 - после установки в скважине и извле чения колонны бурильных труб, .Пробка 1 выполнена в виде разрезанного в продольном направлении на две равные полонины 2 цилиндра 3 с заостренным концом 4. Шайба 5, в.- полненная иэ жесткой резины скрепляет обе половинки 2 цилиндра 3 с заднего конца так, что не препятст вует взаимному перемещению эаостре. ных концов 4 половинок 2 цилиндра 3, Между половинками 2 цилиндра 3 в специальных углублениях 6 установл. на распорная пружина 7, стремящаяся раздвинуть передние концы половинок 2. Между шайбой 5 и торцами половинок 2 закреплены концы 8 резиновой ленты 9, проходящей в пазах 10 половинок 2, охватывающей клин 11 и стремящейся втянуть его между половинками 2 цилиндра 3. Пробка 1 задним нераэдвижным концом вбита в колонковую трубу 12Над пробкой в колонковой трубе 12 может быть размещен любой необходимый для доставки в скважину 13 материал, подлежащий дальнейшей переработке в скважине 13, например,как указано на фиг. 1 и 2, тампоны 14 с сухой быстросхватывающейся смесью, предназначенной для кальматации трещин 15 в стенках скважины 13 методом "сухого" тампонирования.Работает устройство следующим образом.Пробку 1 с сомкнутыми половинками 2 вбивают задним концом с плоской шайбой 5 в колонковую трубу 12 и спускают к месту установки в скважину 13, где давлением промывочной жидкости по каналу колонны бурильных труб пробку 1 выдавливают в скважину 13. Потеряв опору о стенки колонковой трубы 12, половинки 2 под действием пружиныраздвигаются, клин 11, под действием резиновой ленты 9 втягивается в образовавшийся зазор между ними исключая возможность обратного смыкания. Резиновая лента 9 надежно фиксирует клин 11 от выпадания из пробки 1. После использования пробки по предназначению и необходимости дальнейшей углубки скважины, она легко разбуривается бурильным инструментом. Применение устройства значительно расширит область применения пробки в процессе бурения геологических, инженерно-геологических и др. скважин, обеспечит высокое качество тампонажных работ, особенно при использовании тампонов с быстросхватывающейся1432 Техред О,Гортв едактор П, Горьк Рошко ррек Заказ 2996/ Подписнота СССР по13035,абд Производственно-п фическое предприятие, г. Ужгород, ул. Проектная, 4 3 84 смесью, когда излишняя углубка сква= жины ниже зоны осложения приводит к значительн му росту трудозатрат и перерасходу дорогого тампонирующего материала. РазДеление зоны осложнеТираж 548Государственного коми лам изобретений и отк осква, Ж, Раушская ния на оптимальные для проведенияспособа "сухого" тампонирования участка повысит также надежность процесса и снизит затраты при борьбе с катастрофическими осложнениями.
